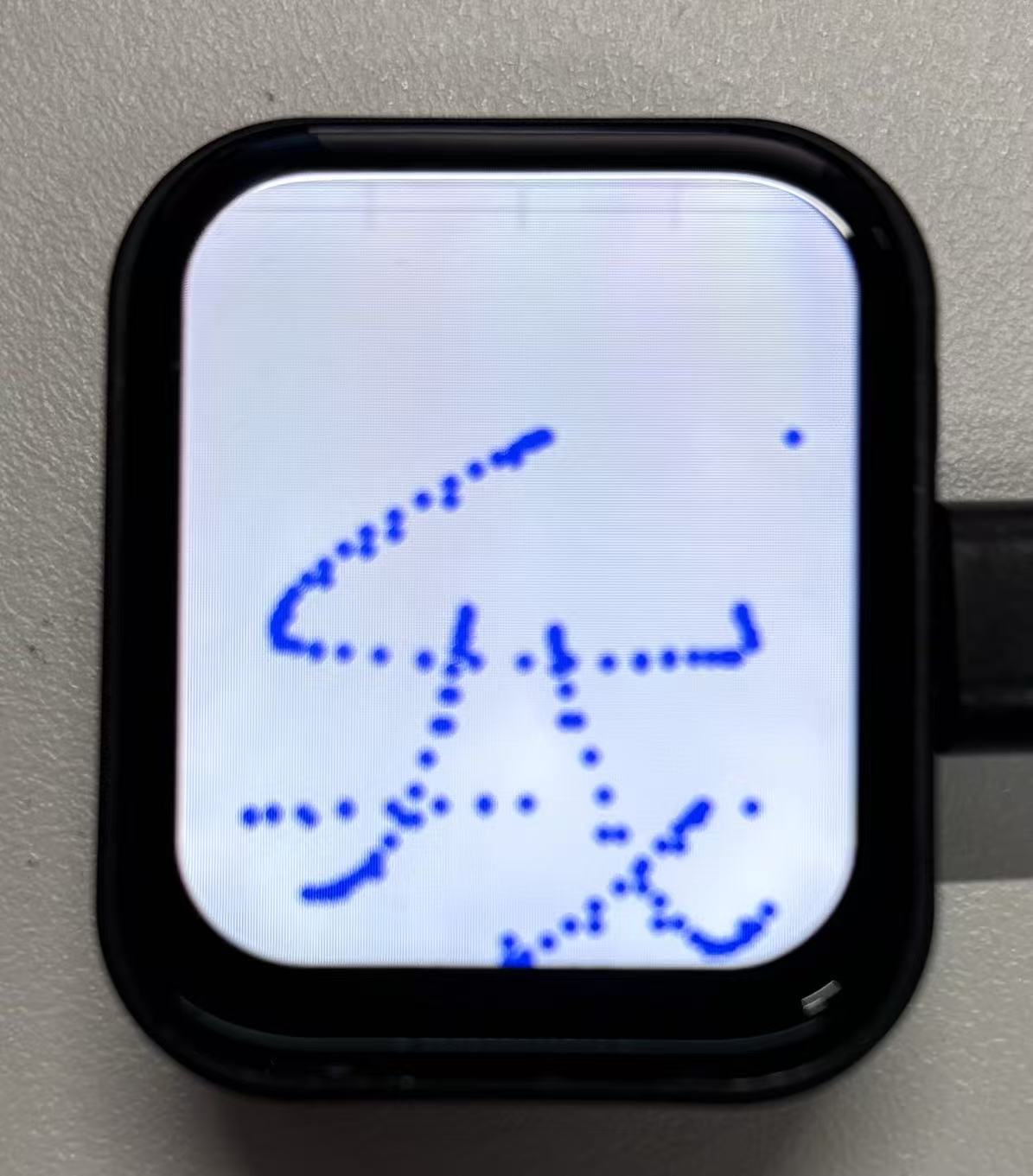

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• 显示初始化 ：

if (!gfx->begin()) {
   USBSerial.println("gfx->begin() failed!");
 }

• 清屏并显示文本 ：

 gfx->fillScreen(BLACK);
 gfx->setCursor(10, 10);
 gfx->setTextColor(RED);
 gfx->println("Hello World!");

• 动图显示 ：

 gfx->setCursor(random(gfx->width()), random(gfx->height()));
 gfx->setTextColor(random(0xffff), random(0xffff));
 gfx->setTextSize(random(6), random(6), random(2));
 gfx->println("Hello World!");

【运行效果】

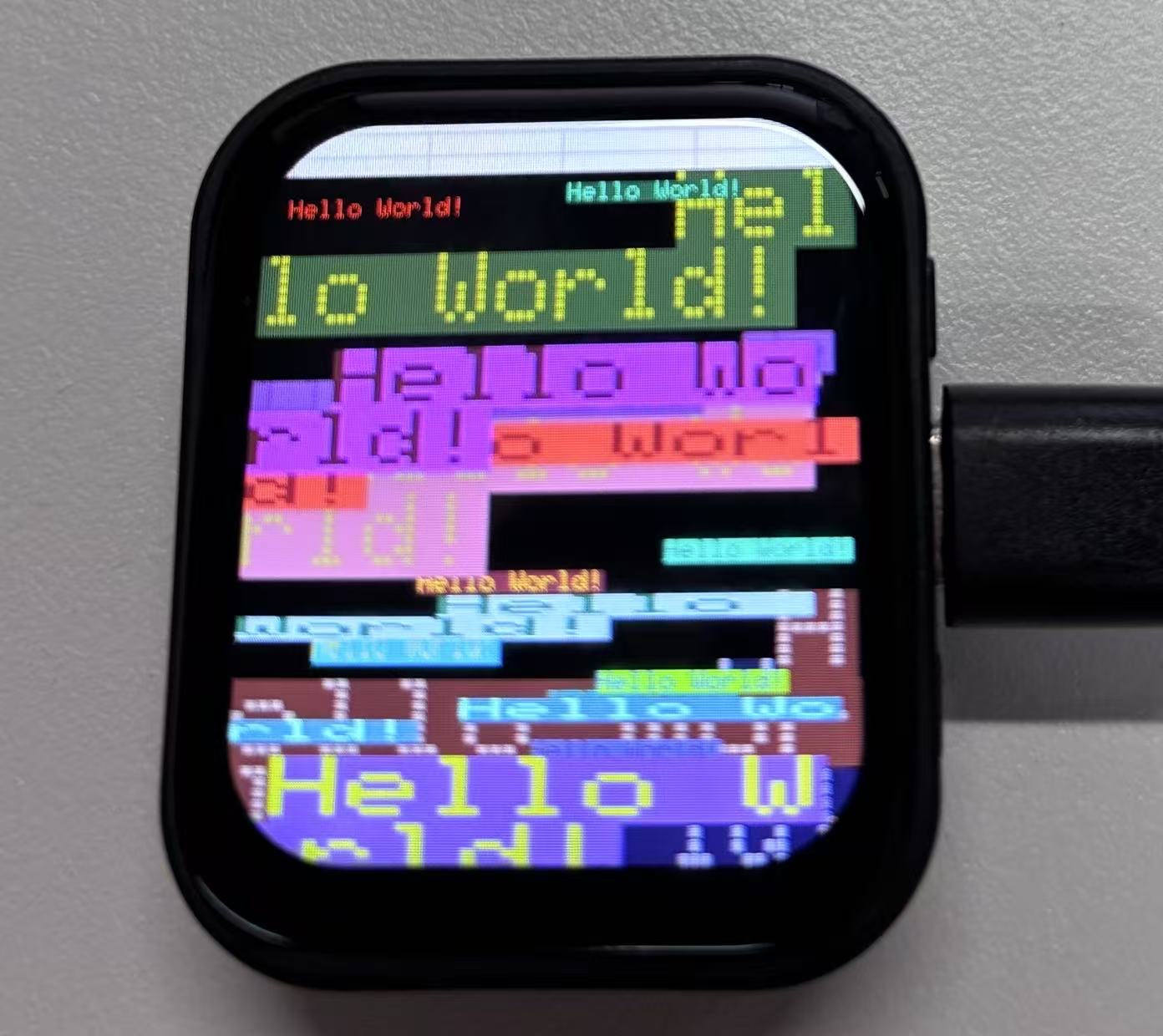

• 本示例演示了如何使用 Arduino GFX 库和 Arduino DriveBus 库控制 ST7789 显示屏，通过动态变化的文本展示了基本的图形库功能。该代码也可以用于测试显示屏的基础性能以及随机文本显示效果。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• 显示屏初始化与亮度渐变动画 ：

 gfx->begin();
 gfx->fillScreen(WHITE);
 for (int i = 0; i <= 255; i++) {
   gfx->Display_Brightness(i);
   gfx->setCursor(30, 150);
   gfx->setTextColor(BLUE);
   gfx->setTextSize(4);
   gfx->println("Loading board");
   delay(3);
 }

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：

初始化串口通信；
设置 WiFi 为站点模式并断开连接；
初始化显示屏，获取屏幕尺寸并计算各种绘图参数；
设置屏幕背景为黑色，绘制标题栏。

• loop() ：

扫描 WiFi 网络并获取网络信息，包括信道、RSSI、BSSID 和 SSID；
统计每个信道上的网络数量、噪声水平和峰值信号强度；
清除旧的图形并根据扫描结果绘制新的图形，包括信号强度椭圆和网络信息文本；
打印扫描到的网络数量和噪声最小的信道；
绘制图形基线和信道编号；
根据条件进入低功耗模式。

【运行效果】

• 本示例演示了在ST7789显示器上绘制WiFi频段信号强度示例，实现WiFi分析器的功能。


【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• 时针、分针、秒针的绘制 ：

void redraw_hands_cached_draw_and_erase() {
    gfx->startWrite();
    draw_and_erase_cached_line(center, center, nsx, nsy, SECOND_COLOR, cached_points, sHandLen + 1, false, false);
    draw_and_erase_cached_line(center, center, nhx, nhy, HOUR_COLOR, cached_points + ((sHandLen + 1) * 2), hHandLen + 1, true, false);
    draw_and_erase_cached_line(center, center, nmx, nmy, MINUTE_COLOR, cached_points + ((sHandLen + 1 + hHandLen + 1) * 2), mHandLen + 1, true, true);
    gfx->endWrite();
}

【运行效果】

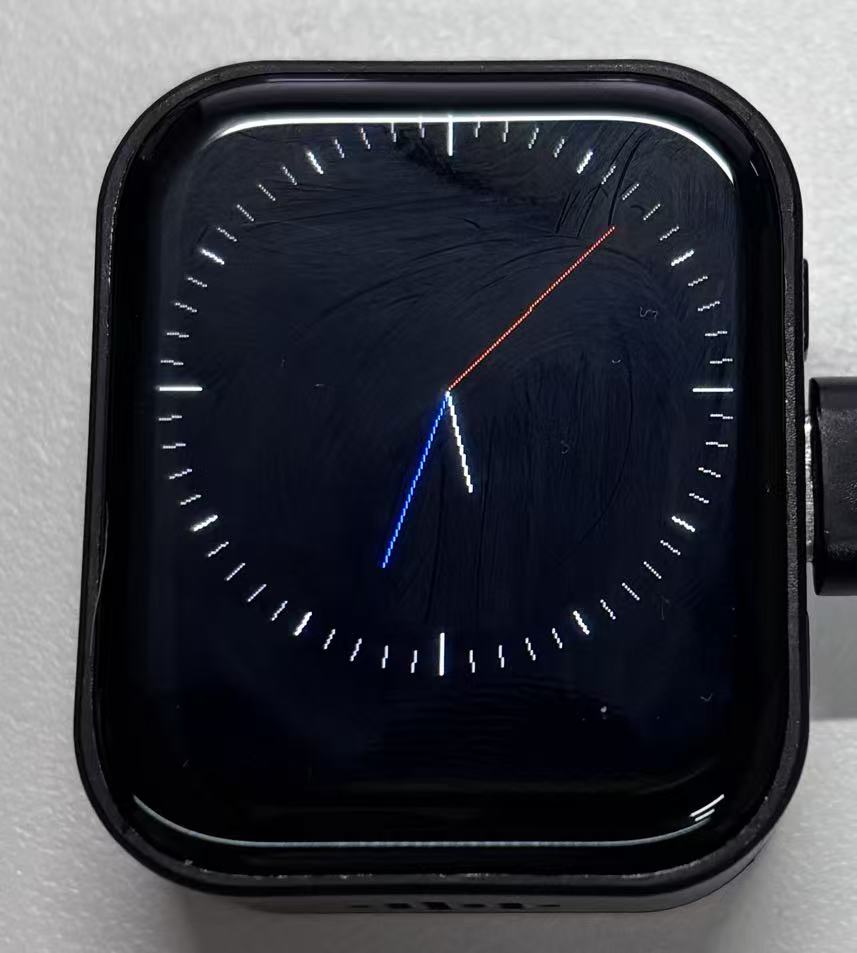

• 本示例演示了一个简单的ST7789时钟示例，通过简单的标记指针和时间管理实现时钟示例

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• loop() ：

• 首先获取当前时间，如果当前时间与上一次显示的时间不同，则进行以下操作：
  • 清除上一次显示时间的区域，通过填充一个矩形实现，以便更新时间显示时不会出现重叠。
  • 设置文本颜色为黑色，并设置文本大小为 3。
  • 调用getCenteredX函数计算当前时间字符串在屏幕上居中显示的 X 坐标。
  • 设置光标位置并打印当前时间字符串，实现时间的更新显示。
  • 将当前时间字符串复制到previousTimeString，以便下次判断时间是否变化。

【运行效果】

• 本示例演示了使用PCF85063 RTC 模块在 ST7789 显示屏上显示当前时间,每秒检索时间并仅在时间发生变化时更新显示

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：

初始化串口通信，以 115200 的波特率准备可能的串口调试；
尝试连接 PCF85063 实时时钟芯片，如果连接失败则进入死循环；
设置实时时钟的初始时间为 2025年10月23日15时23分49秒；
初始化显示屏，设置屏幕亮度；
初始化 LVGL，并注册日志输出函数（如果启用了日志功能；
配置 LVGL 的显示驱动和绘图缓冲区，以及初始化输入设备驱动（虽然是一个虚拟的指针输入设备驱动）
创建定时器用于定期触发 LVGL 的时钟更新
创建一个标签并设置初始文本为 “Initializing...”

• loop() ：

调用 lv_timer_handler让 LVGL 处理图形界面的任务；
每秒钟检查一次时间是否更新，如果是，则获取实时时钟的当前时间，通过串口输出，并将时间格式化为特定格式后更新标签的文本内容，同时设置标签的字体为 lv_font_montserrat_40。

【运行效果】

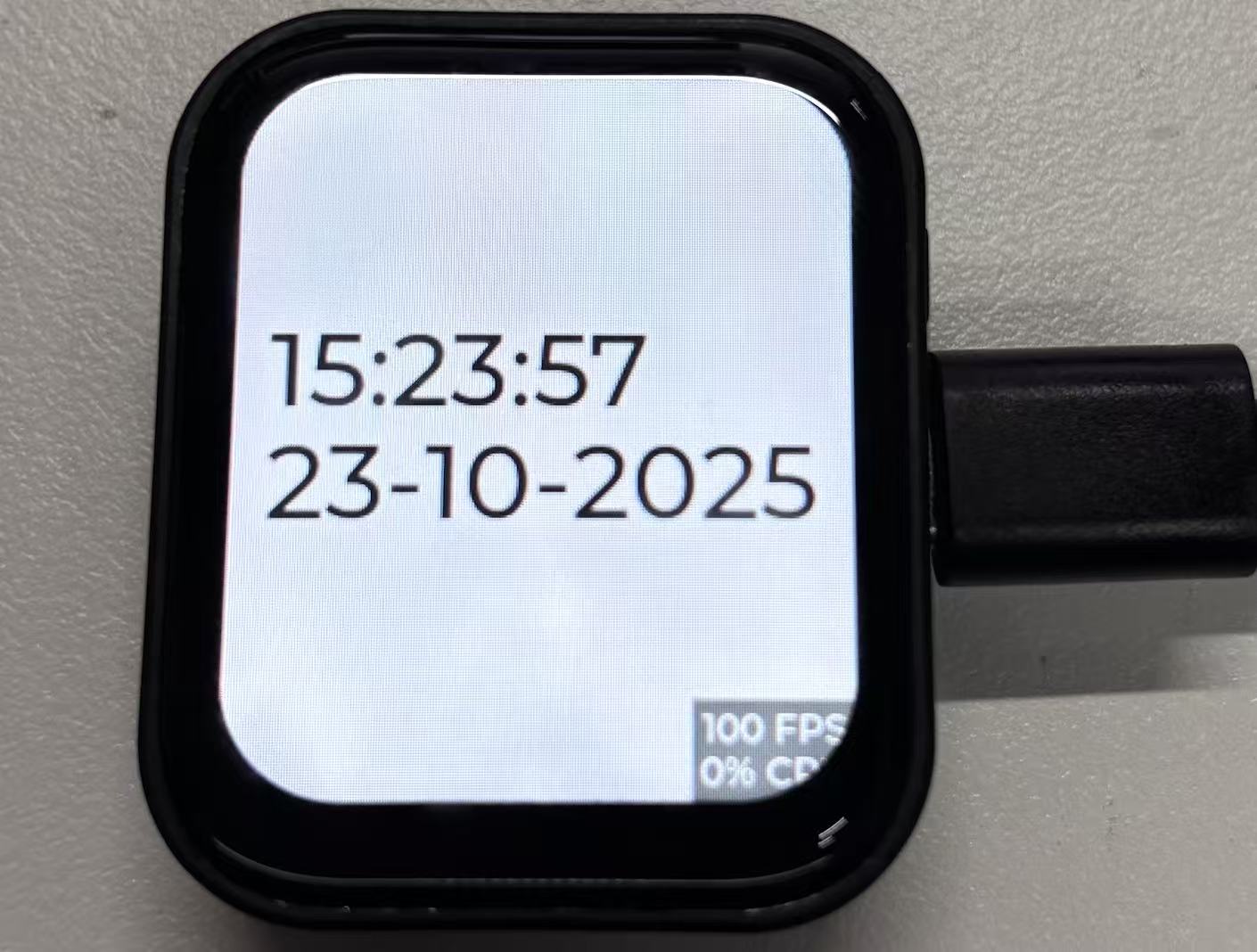

• 本示例演示了在LVGL下使用PCF85063 RTC 模块在 ST7789 显示屏上显示当前时间,每秒检索时间并仅在时间发生变化时更新显示，对比时间刷新效果更佳

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• my_disp_flush() ：

这个函数是 LVGL 显示驱动的刷新函数。它负责将 LVGL 的绘图缓冲区内容刷新到显示屏上；
根据不同的颜色格式设置，调用 gfx 对象的相应函数来绘制位图到特定的区域；
最后通知 LVGL 显示刷新已完成。

• loop() ：

调用 lv_timer_handler让 LVGL 处理图形界面的任务；
检查 qmi（QMI8658 传感器对象）是否有新数据准备好。如果有，尝试获取加速度数据和陀螺仪数据，并通过串口输出；
同时，将加速度数据更新到 LVGL 的图表上，以便实时显示加速度在三个轴上的变化情况；
通过 delay(20)增加数据轮询的频率，以确保及时获取传感器数据并更新显示。

【运行效果】

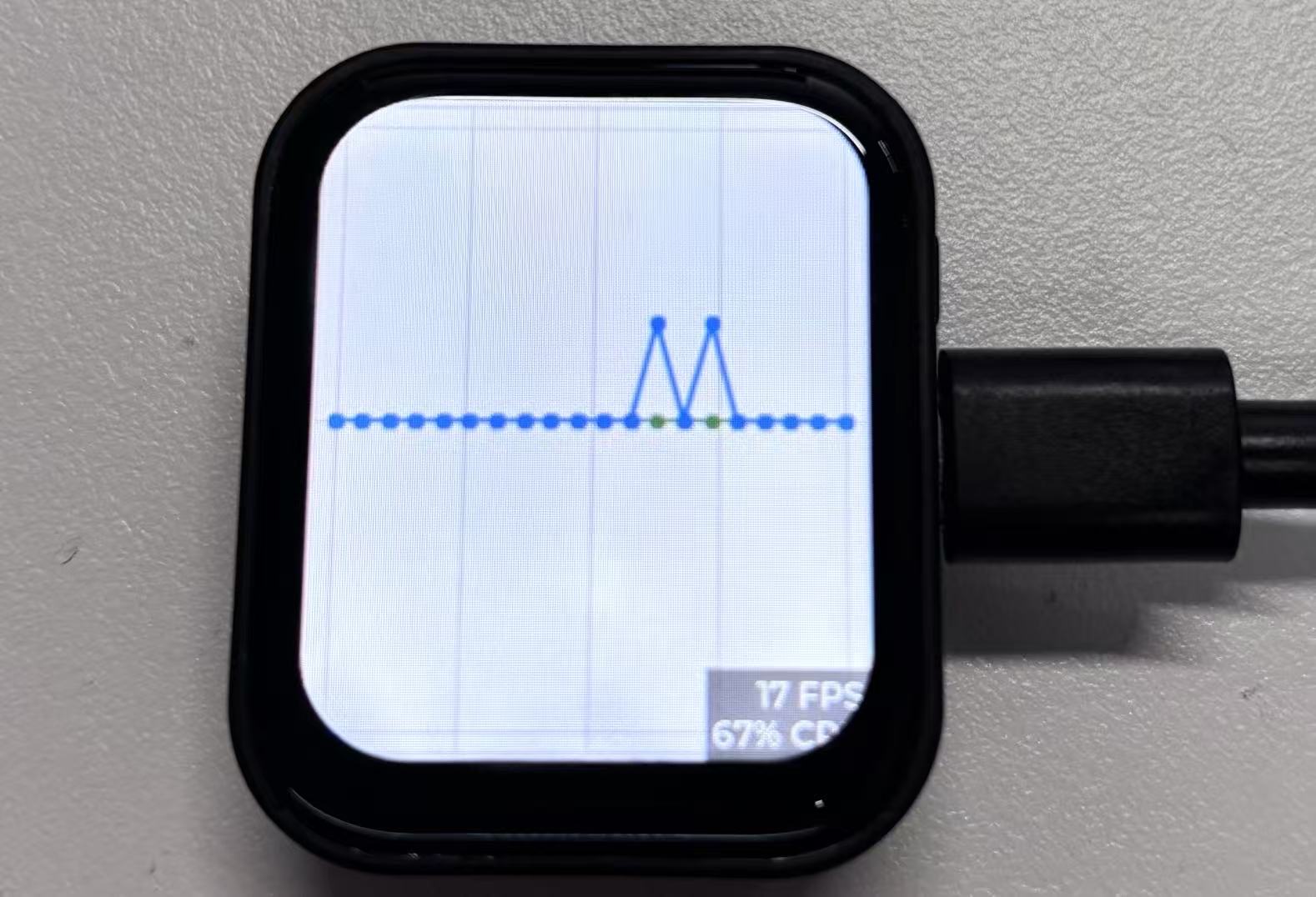

• 本示例演示了使用 LVGL 进行图形显示，与 QMI8658 IMU 通信以获取加速度计和陀螺仪数据


【硬件连接】

• 使用USB线把板子接入电脑

【运行效果】

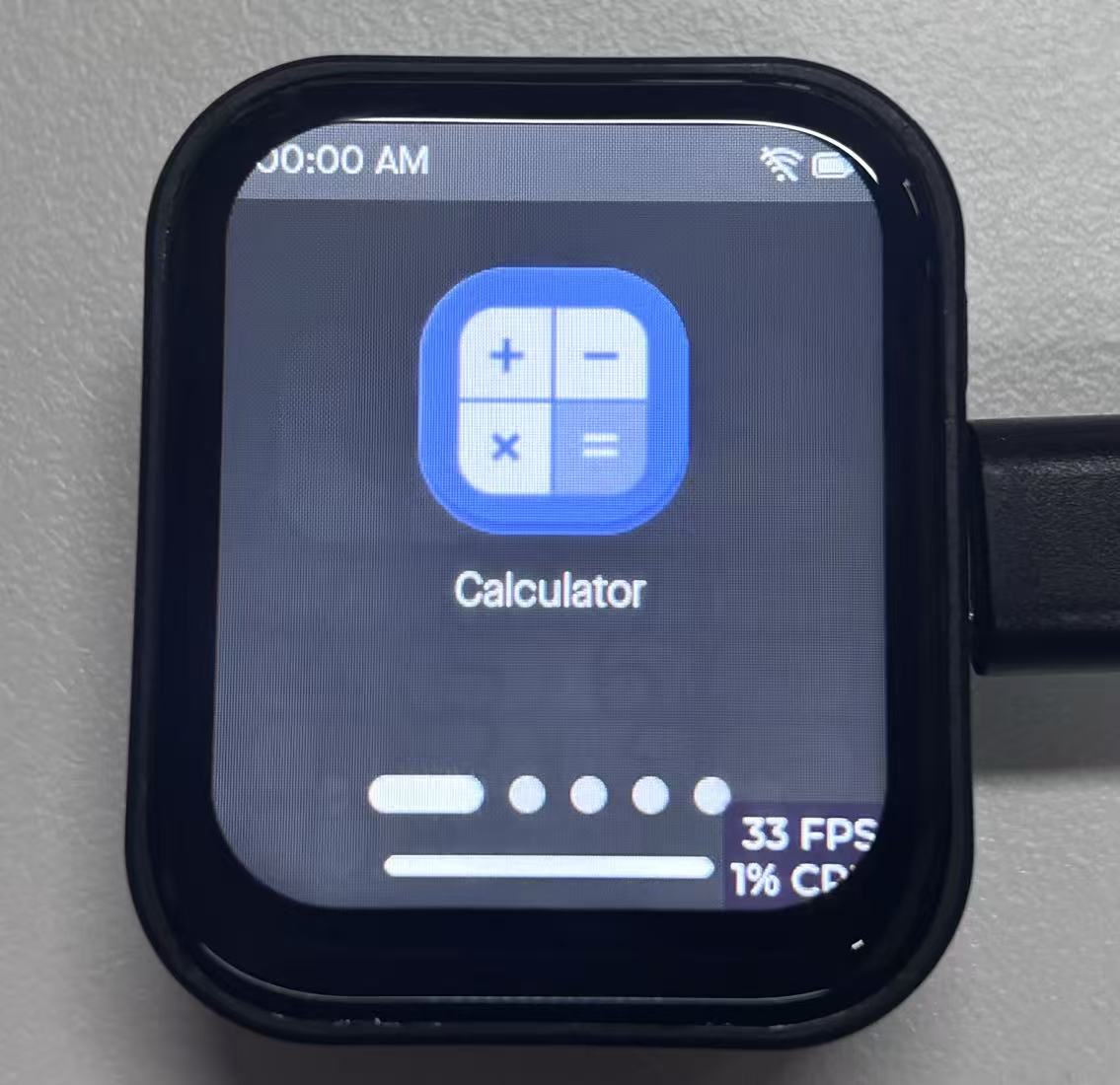

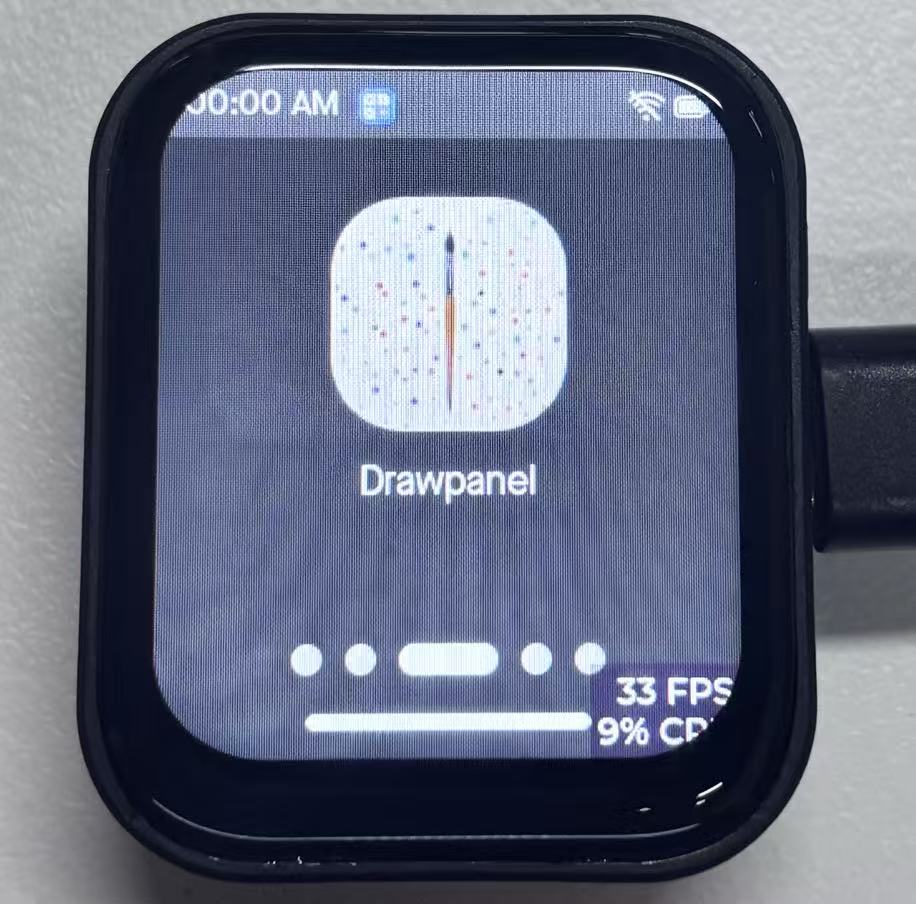

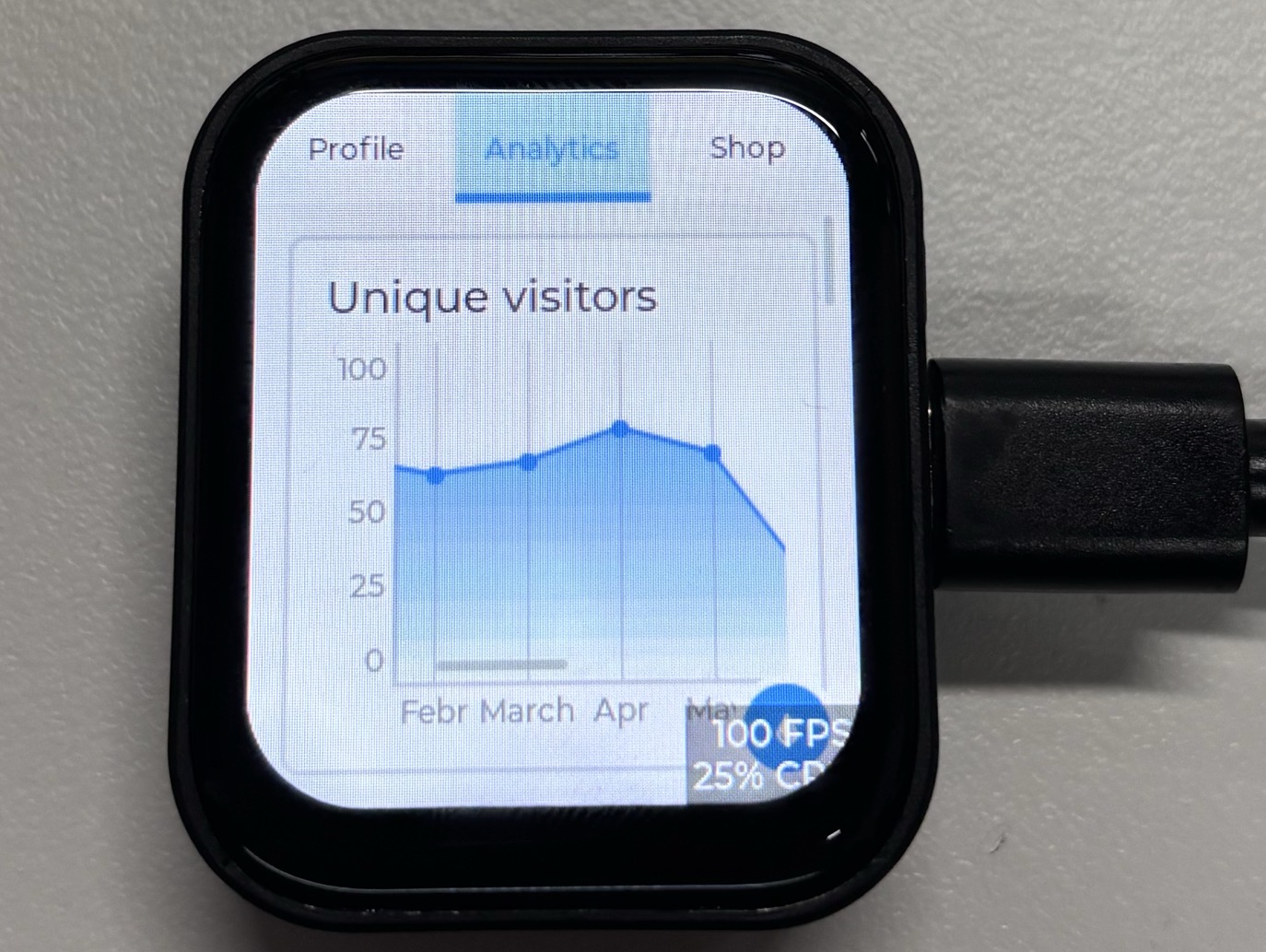

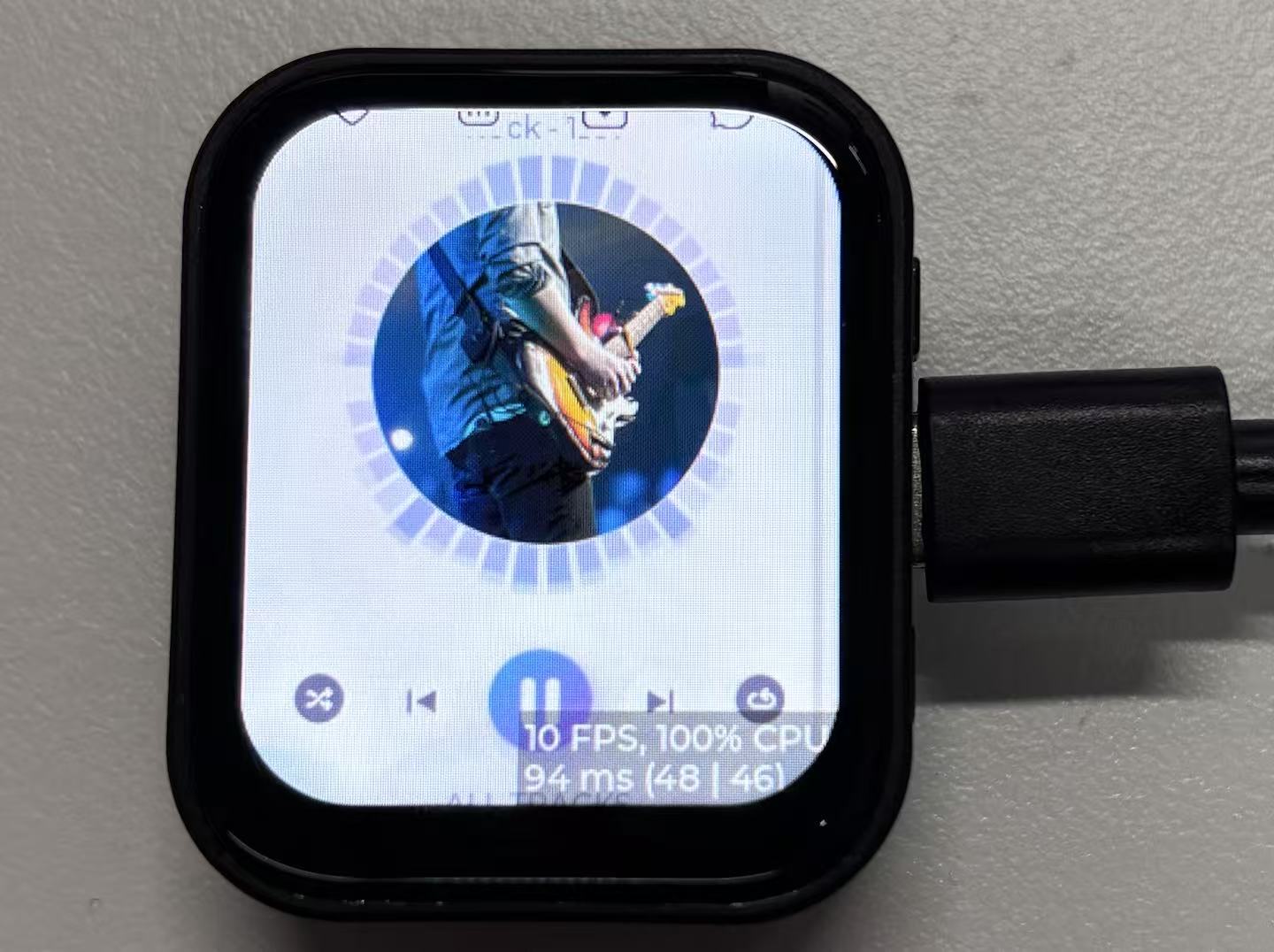

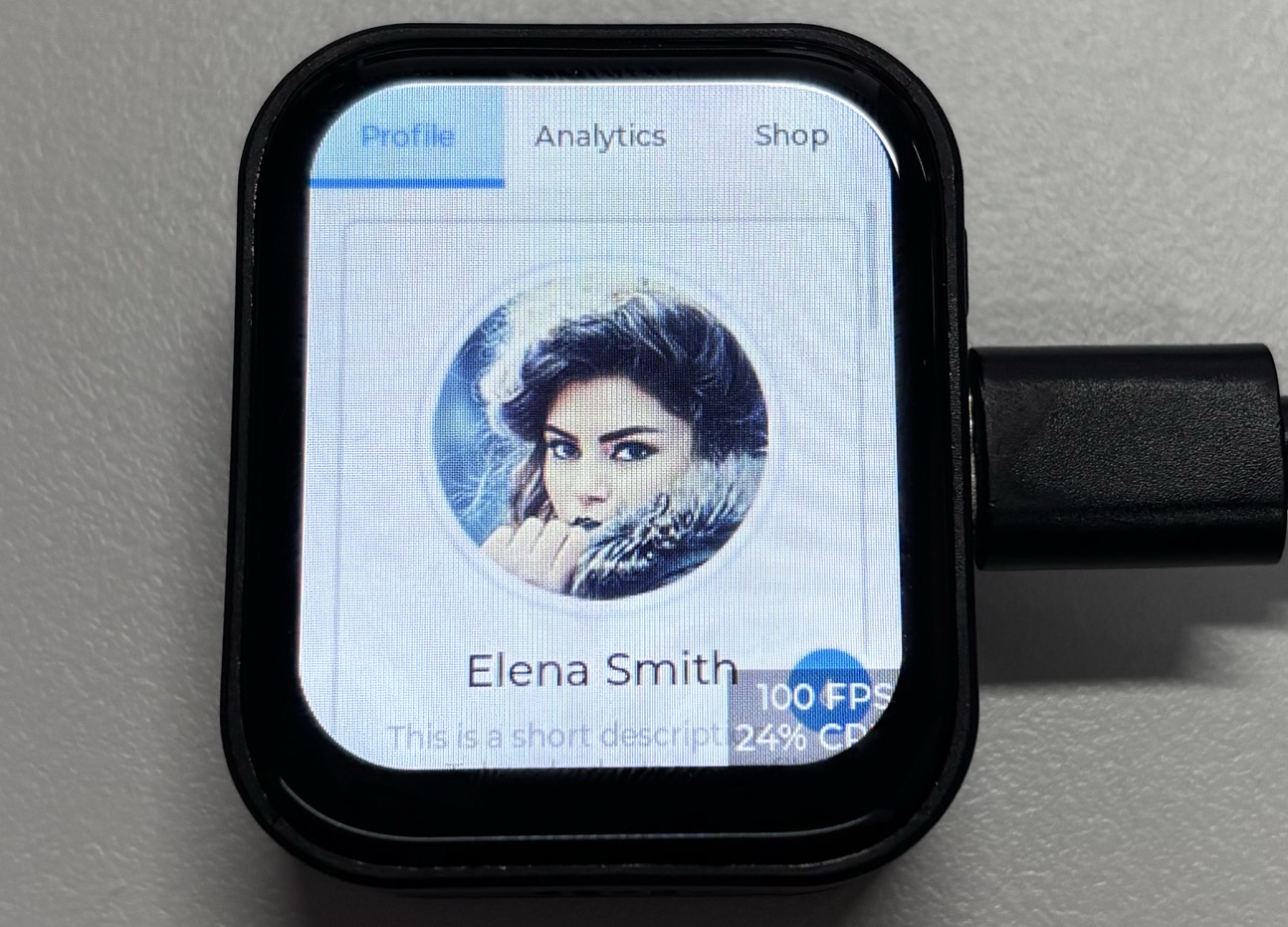

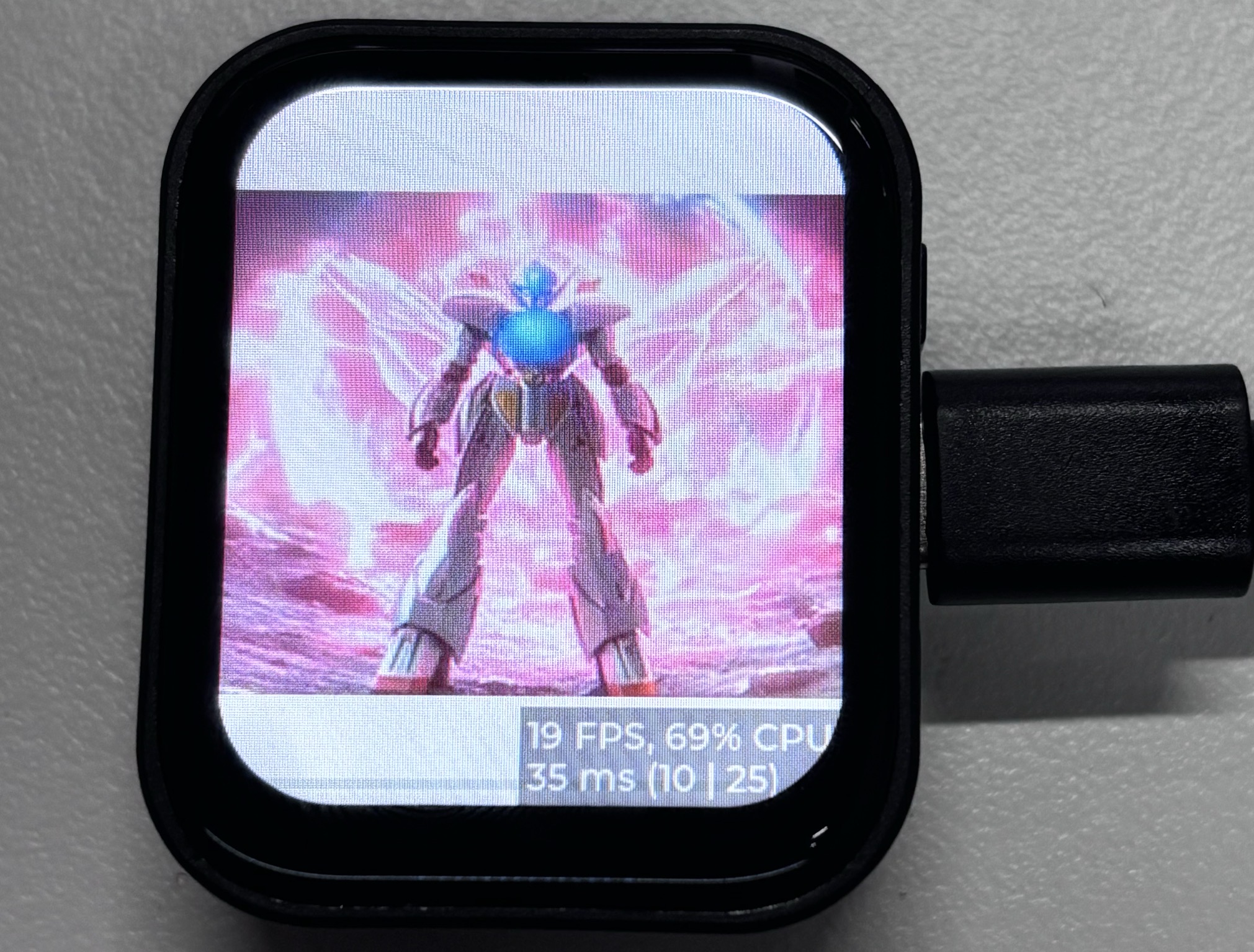

本示例演示了LVGL Widgets示例，动态状态下帧率可达20~30帧

【LVGL组件的使用】

使用LVGL框架开发时可以依据lvgl官方文档提供的组件说明来调用组件LVGL8.3 Documents

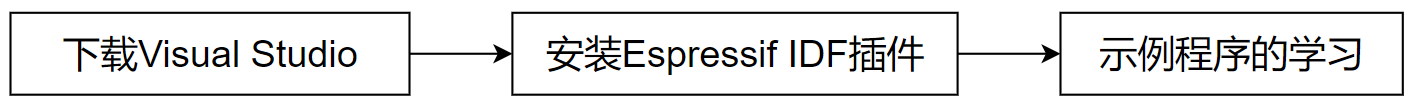

下面是Arduino IDE的LVGL实际组件调研案例
