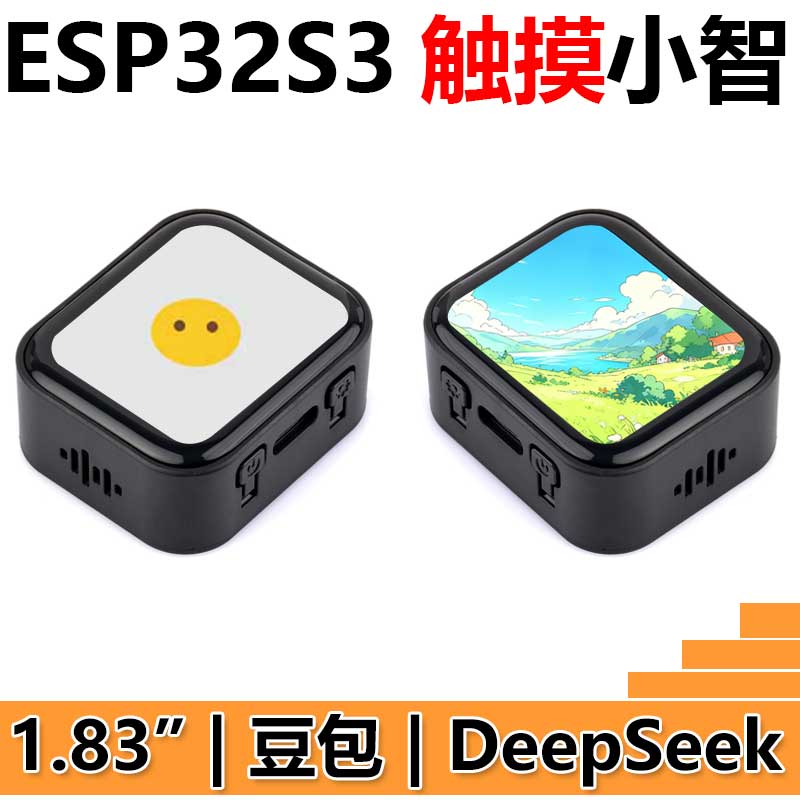

DeepSeek ESP32 S3开发板小智AI 1.83寸LCD触摸显示屏 语音聊天 240x284
¥131
制造商：斑梨电子
SKU：020808600000
发布时间：2025-10-28 16:26
ESP32-S3 1.83 英寸触摸液晶开发板 240×284 分辨率 板载音频编解码芯片 内置麦克风扬声器 支持 Wi-Fi 和 BLE 5 支持小智 AI deepseek
EPS32 DeepSeek豆包AI聊天推荐
ESP32-S3
1.83 英寸触摸液晶开发板
内置 ST7789P 显示驱动芯片和 CST816D 电容触摸芯片

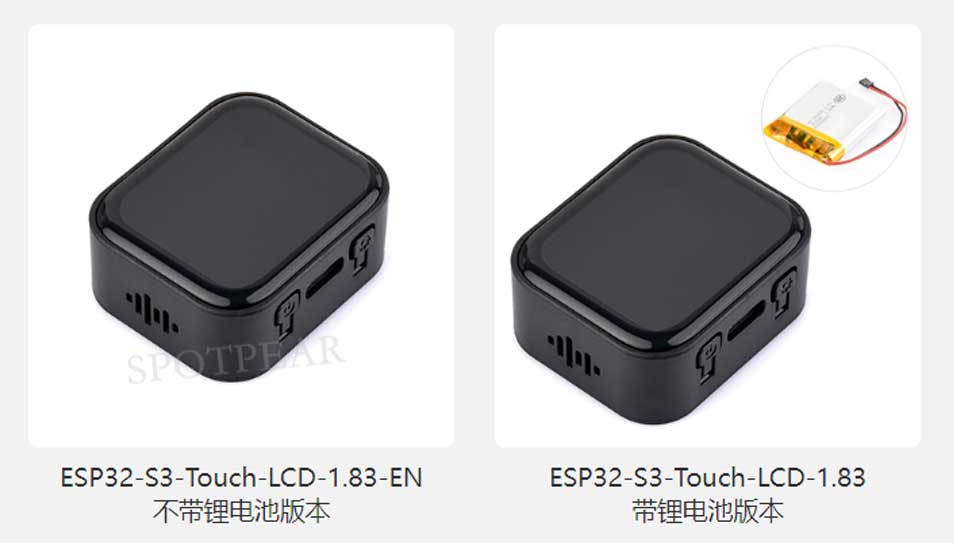

版本选择

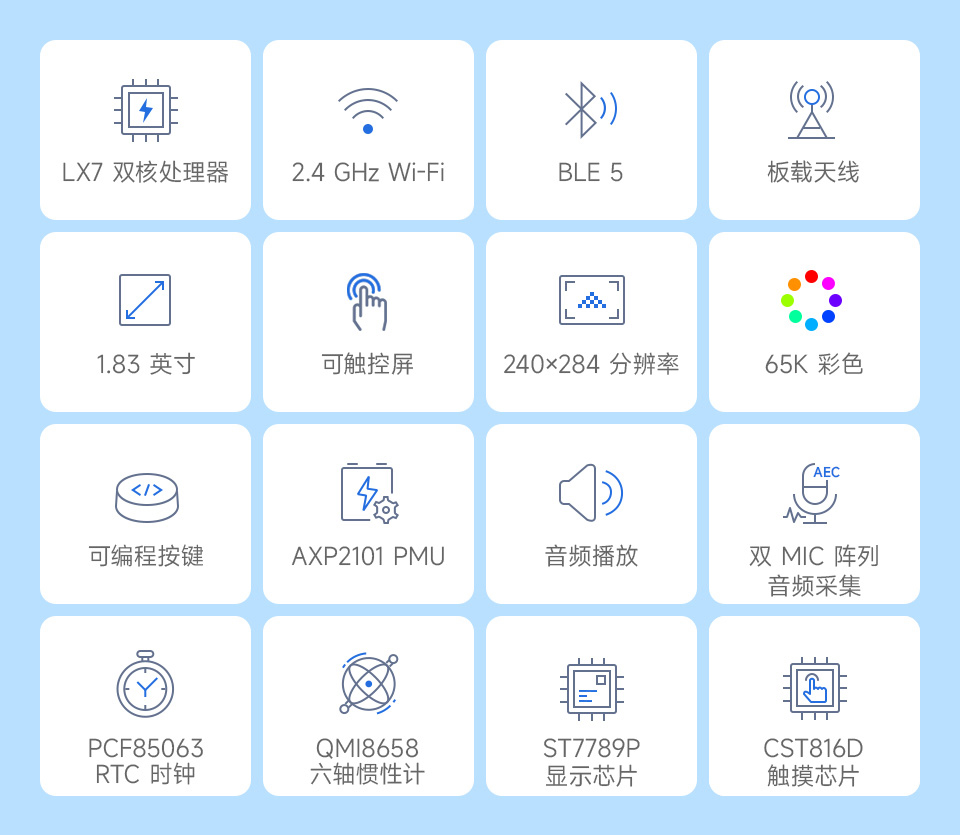

产品特性
ESP32-S3-Touch-LCD-1.83 是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.83 英寸电容液晶屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC 和低功耗音频编解码芯片等外设，方便开发并嵌入应用到产品中。
主要功能特性有：
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 1.83 英寸电容触摸液晶屏，240 × 284 分辨率，65K 彩色
- 内置 ST7789P 驱动芯片和 CST816D 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
- 板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，实现不间断供电

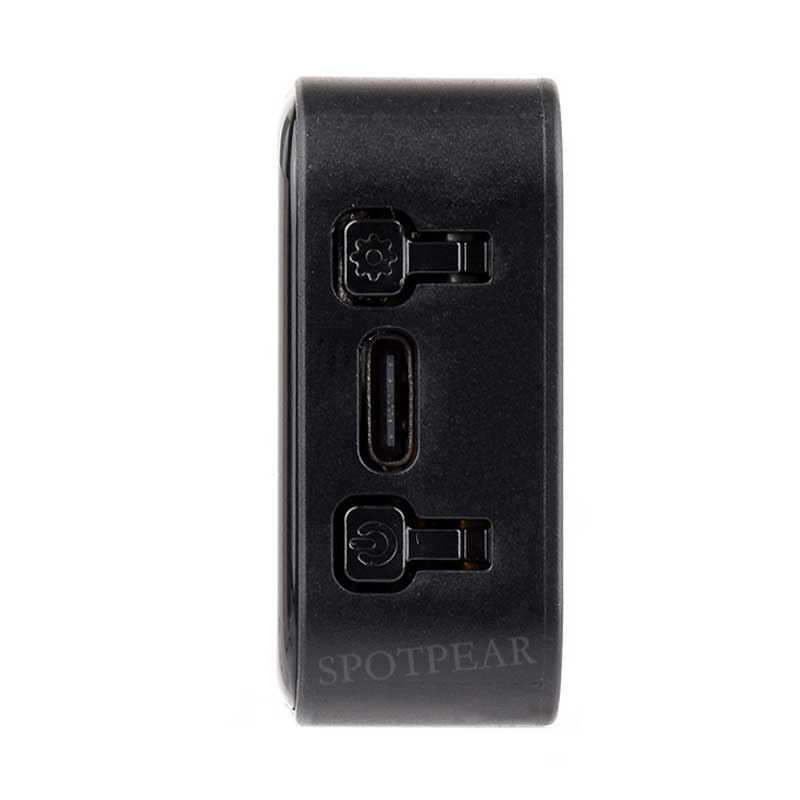

- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 JST 1.2mm 锂电池充放电接口
- 引出 1 路 I2C、1 路 UART 和 1 路 USB 焊盘，可供外接设备和调试使用，灵活配置外设功能
- 板载 Micro SD 卡槽，支持存储扩展与快速数据传输，便于实现数据记录与媒体播放等功能，并简化系统电路设计
- AXP2101 提供高效的电源管理方案，支持输出多路可配置电压，集成充电与电池管理功能，有助于延长电池寿命
- 触摸屏透过率高，响应快，寿命长
液晶屏幕参数
| 显示面板 | IPS | 显示尺寸 | 1.83 英寸 |
|---|---|---|---|
| 显示分辨率 | 240 × 284 pixels | 显示颜色 | 65K |
| 显示亮度 | 300cd/㎡ | 对比度 | 1200:1 |
| 通信接口 | SPI | 驱动 IC | ST7789P |
| 触控 | 支持 | 触控 IC | CST816D |

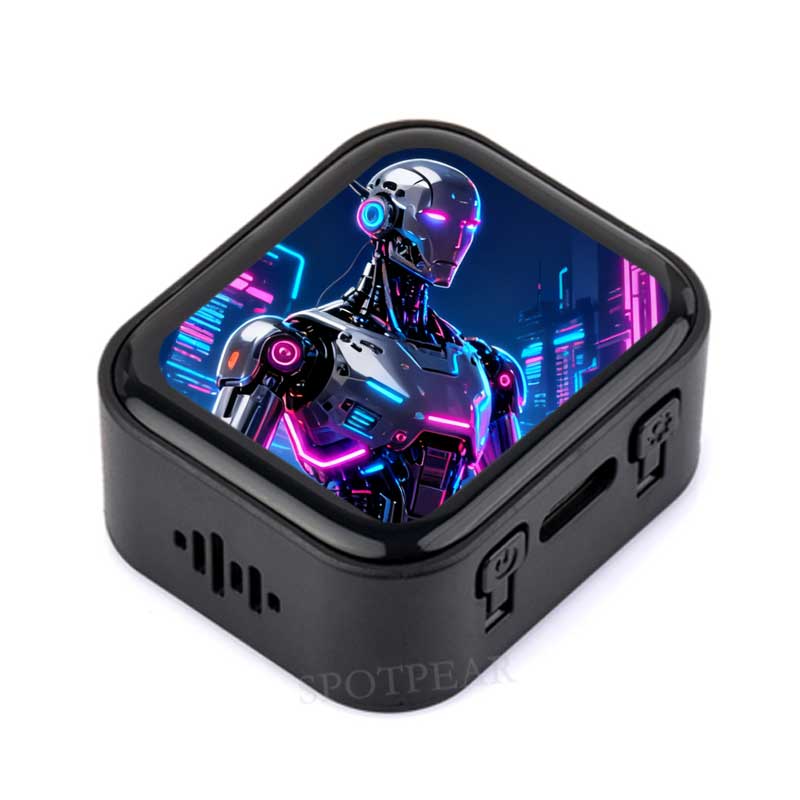

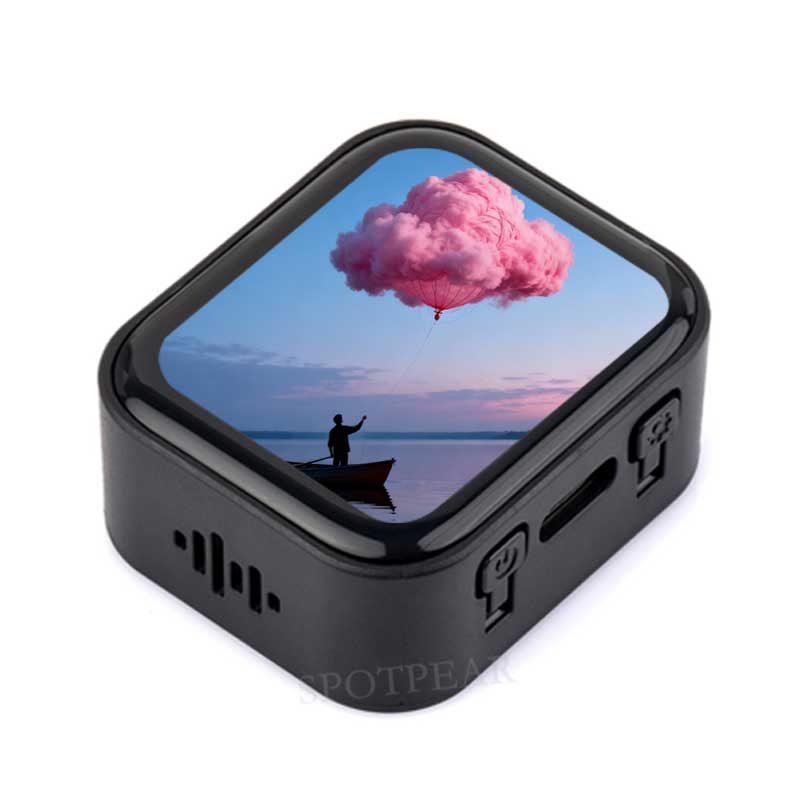

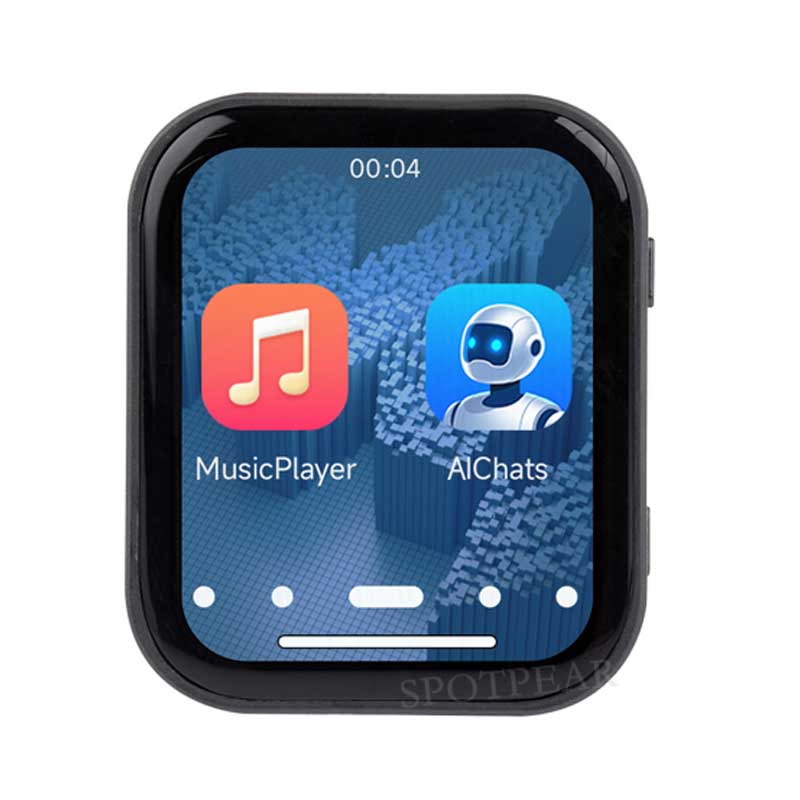

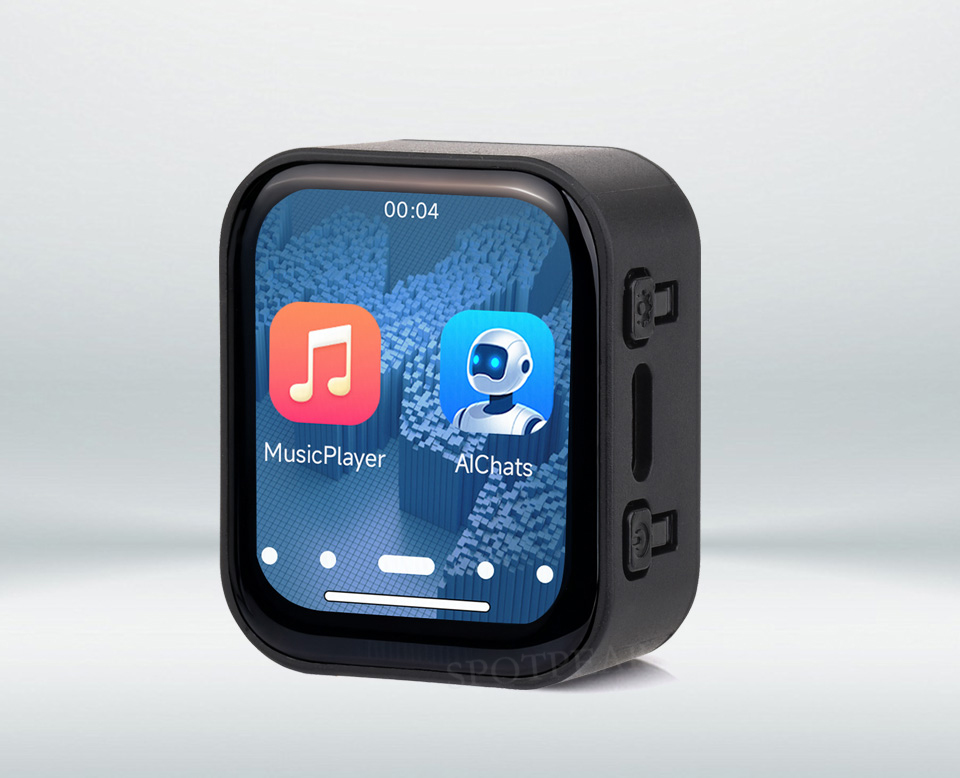

小巧面板 触摸更多可能
适用于各种智能设备开发，可实现人机交互功能，内部可接电池，独立运行

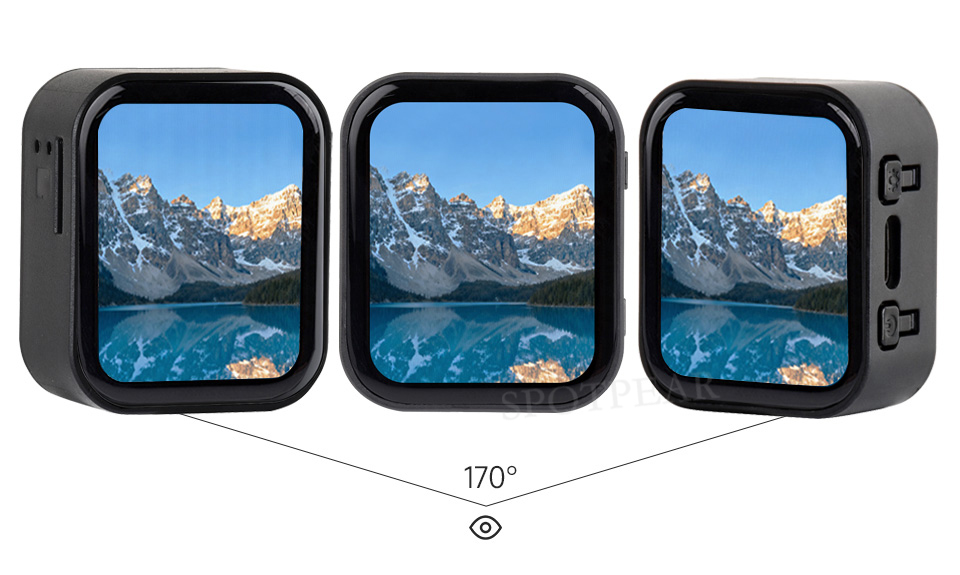

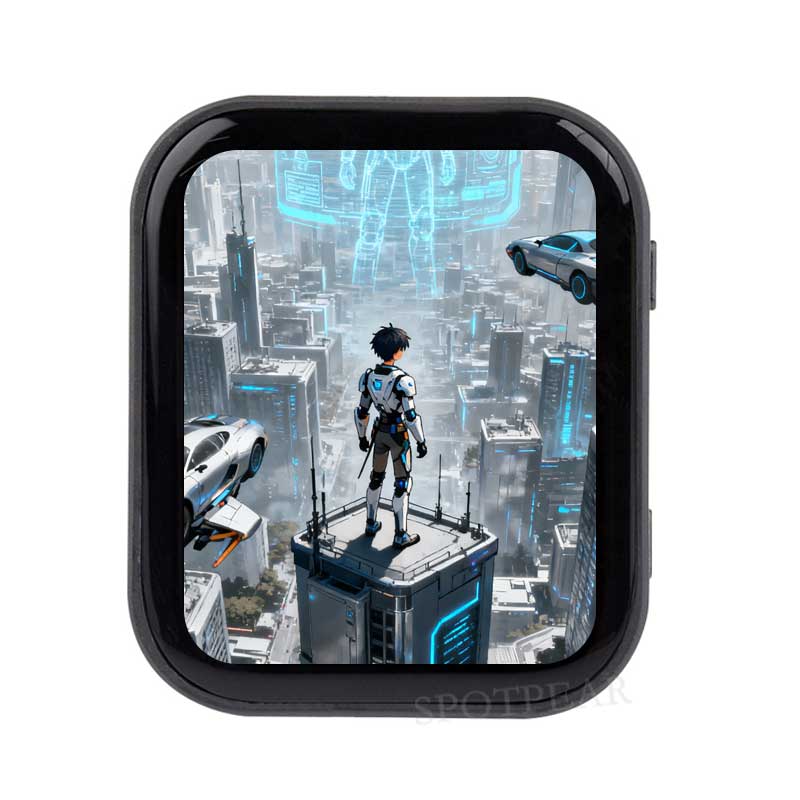

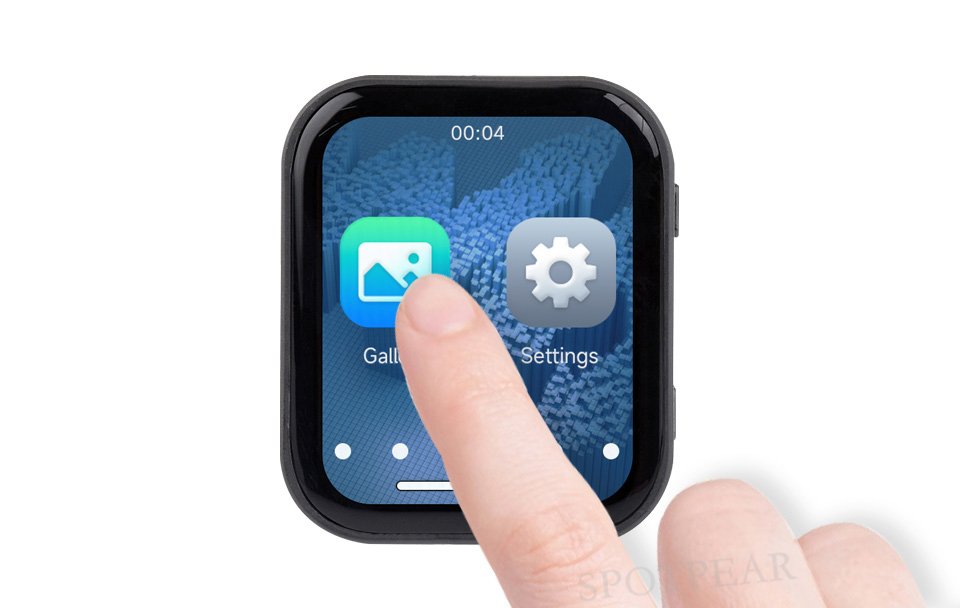

IPS 显示面板
出色的显示性能，可视角度广
板载音频编解码芯片
板载 ES8311 音频编解码芯片及 ES7210 回声消除电路，
满足日常音频应用场景

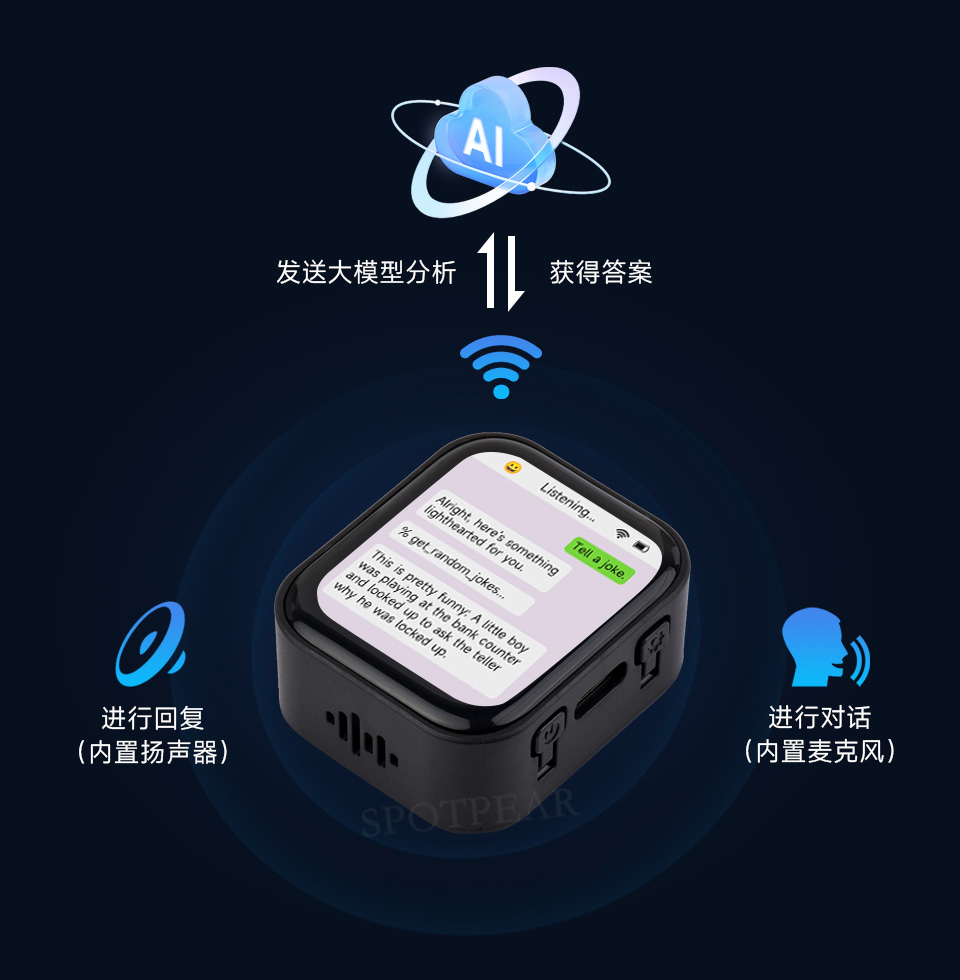

支持语音离线识别和 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型
支持 ESP-IDF，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
功能介绍

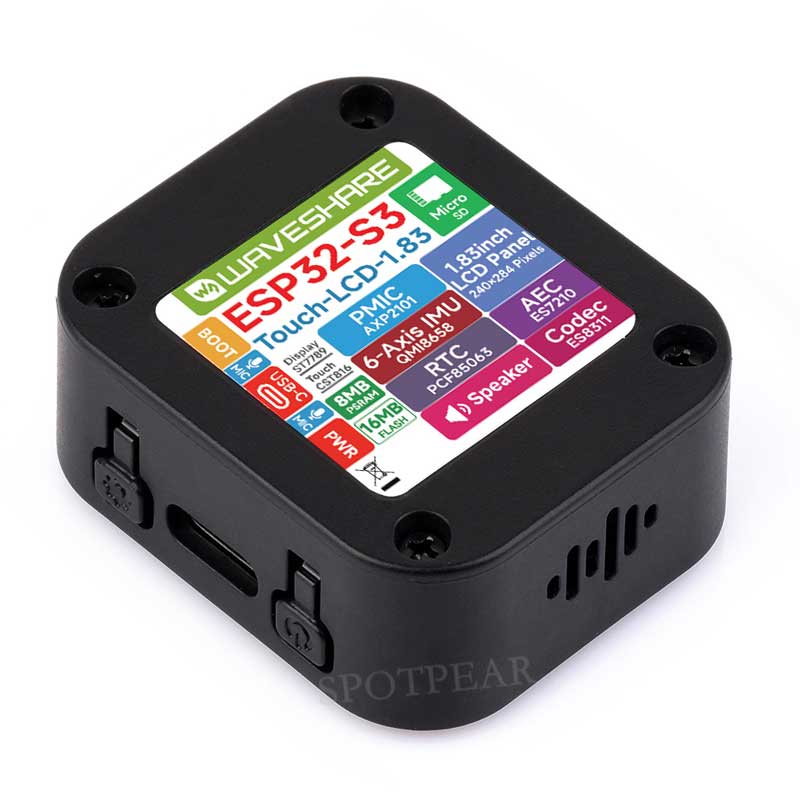

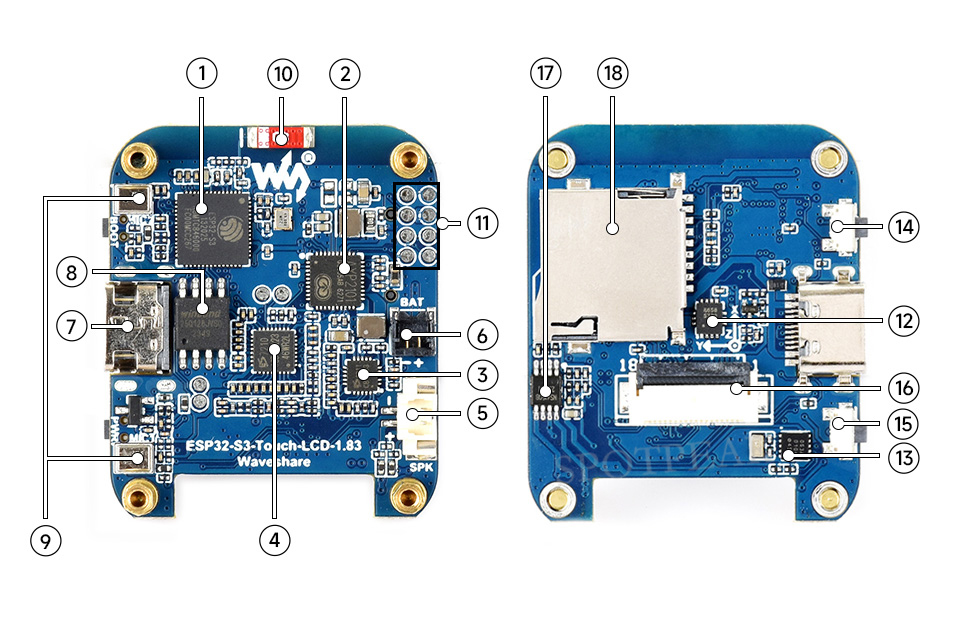

资源简介
- ESP32-S3R8
支持 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- AXP2101
高集成度的电源管理芯片
- ES8311
低功耗音频编解码芯片
- ES7210
ADC 芯片实现回声消除电路
- MX1.25 喇叭接口
不区分极性

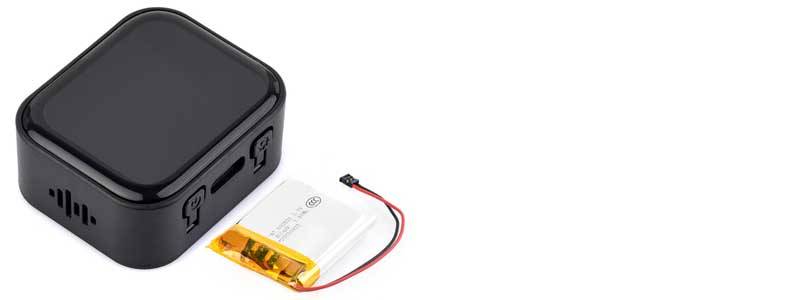

- 1.2mm 锂电池接口
1.2mm 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

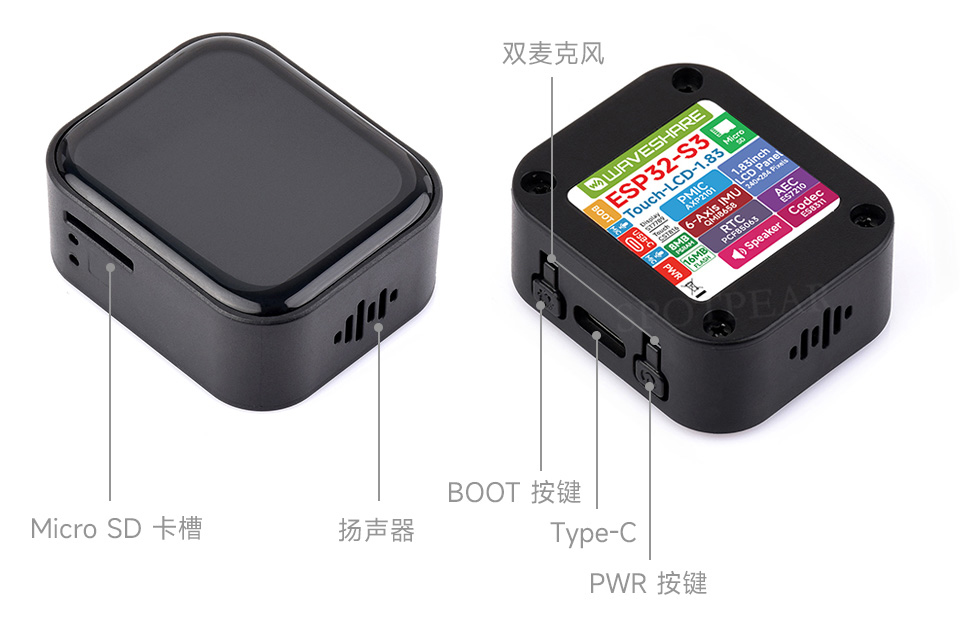

搭配外壳使用，推荐内置 6 × 25 × 25 规格的电池 - Type-C 接口
ESP32-S3 USB 接口，用于烧录程序和日志打印
- 16MB NOR-Flash
用于存储数据
- 贴片麦克风阵列
麦克风输入及回声消除
- 板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- 预留 GPIO 焊盘
引出可用 IO 功能引脚，方便扩展使用
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- PCF85063
RTC 时钟芯片
- BOOT 按键
用于设备启动和功能调试
- PWR 电源按键
可控制电源通断，支持自定义功能
- 1.83 英寸屏幕接线端子
- 扬声器功放芯片
- Micro SD 卡槽

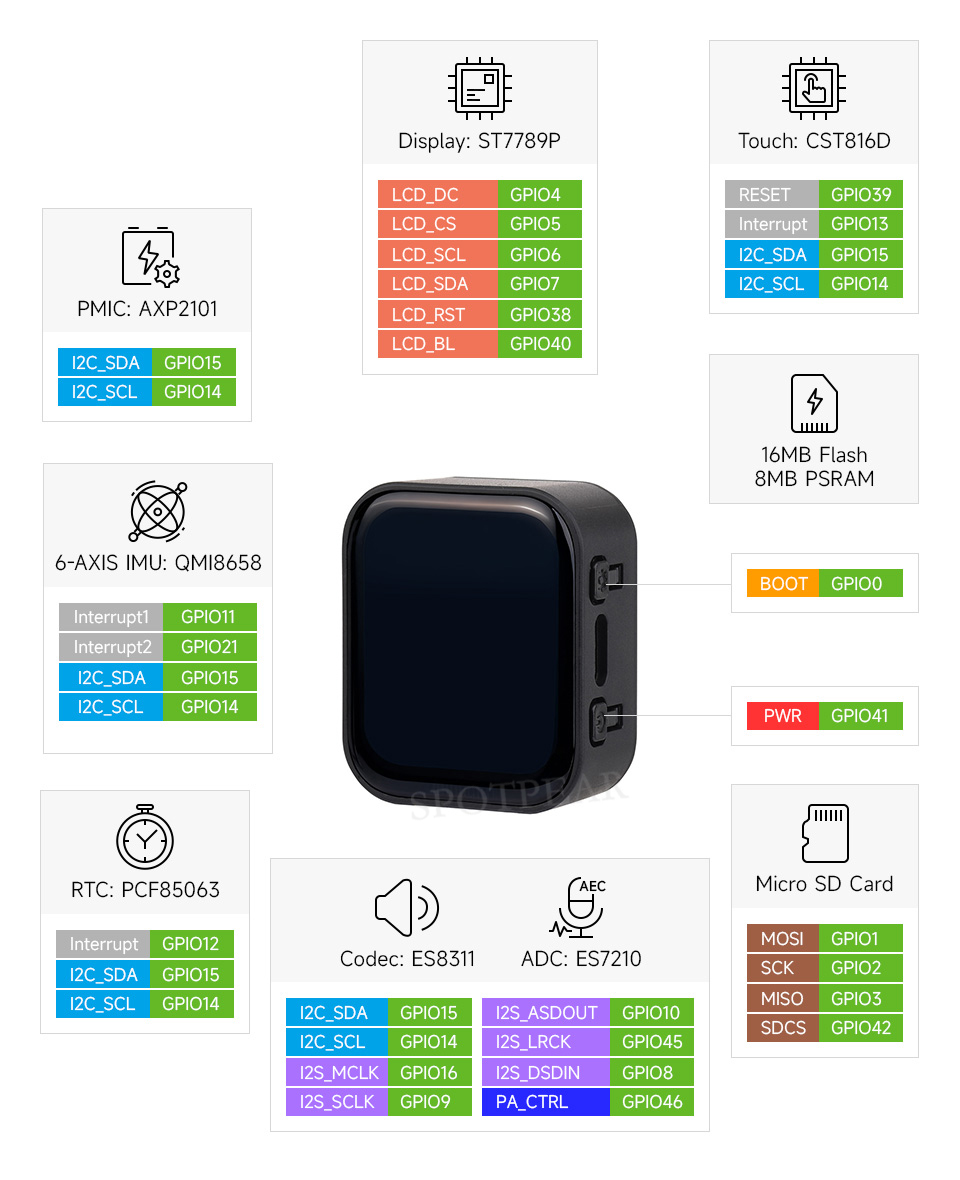

引脚定义

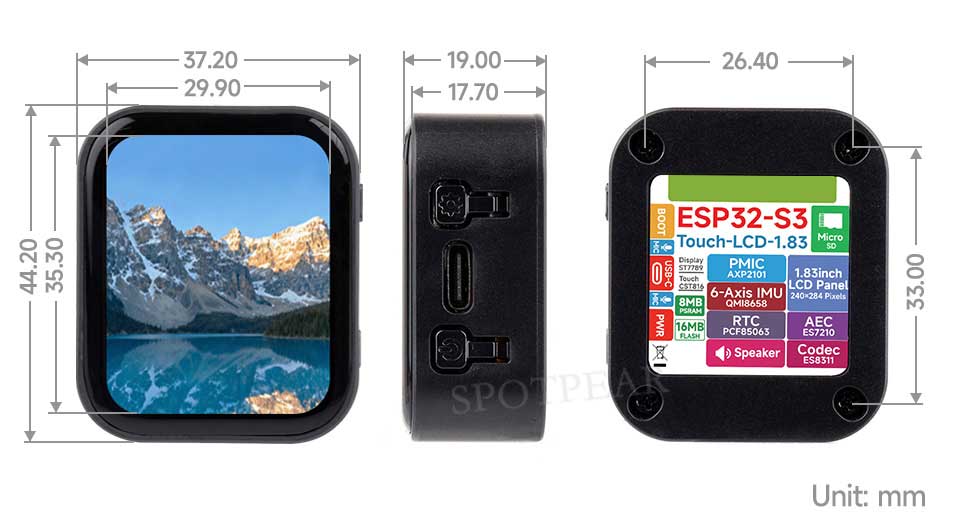

产品尺寸
