ESP32-S3小智AI盒子3.49寸电容触摸LCD显示屏开发板172×640 N16R8豆包Deepseek
¥169
制造商：斑梨电子
SKU：020807900000
发布时间：2025-09-05 11:08
ESP32-S3 高性能开发板，搭载 3.49 英寸 IPS 电容触摸屏，172×640 分辨率，集成 ESP32-S3R8 双核处理器
EPS32 DeepSeek豆包AI聊天推荐
ESP32-S3
3.49 英寸液晶屏开发板
QSPI 显示屏，集成音频输入输出模块，可实现 AI 交互和离线语音控制

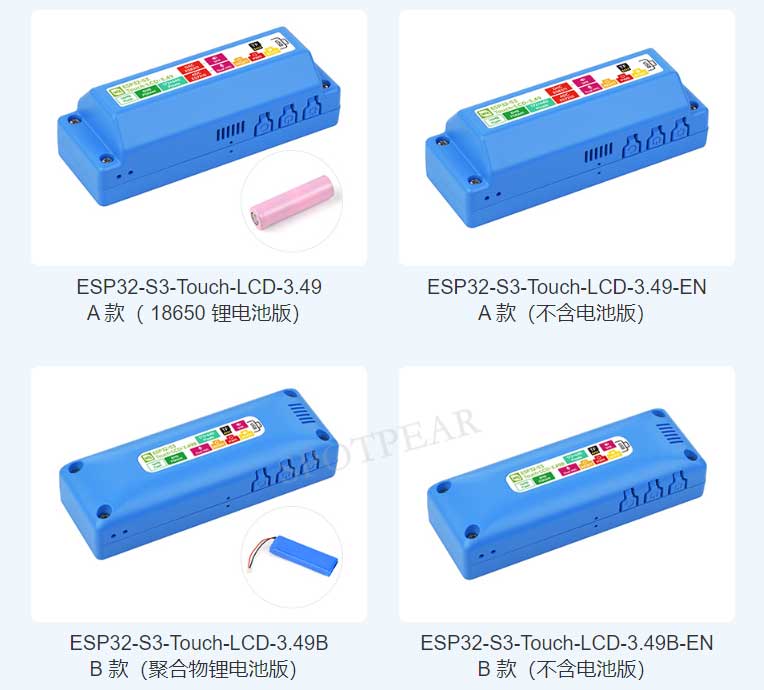

版本选择
LCD 屏幕参数
| 显示面板 | LCD | 显示尺寸 | 3.49 英寸 |
|---|---|---|---|
| 显示分辨率 | 172 × 640 | 显示颜色 | 16.7M |
| 显示亮度 | 350 cd/m2 | 对比度 | 1200:1 |
| 显示接口 | QSPI | 驱动芯片 | AXS15231B |
| 触摸接口 | I2C | 触摸类型 | 电容式感应 |

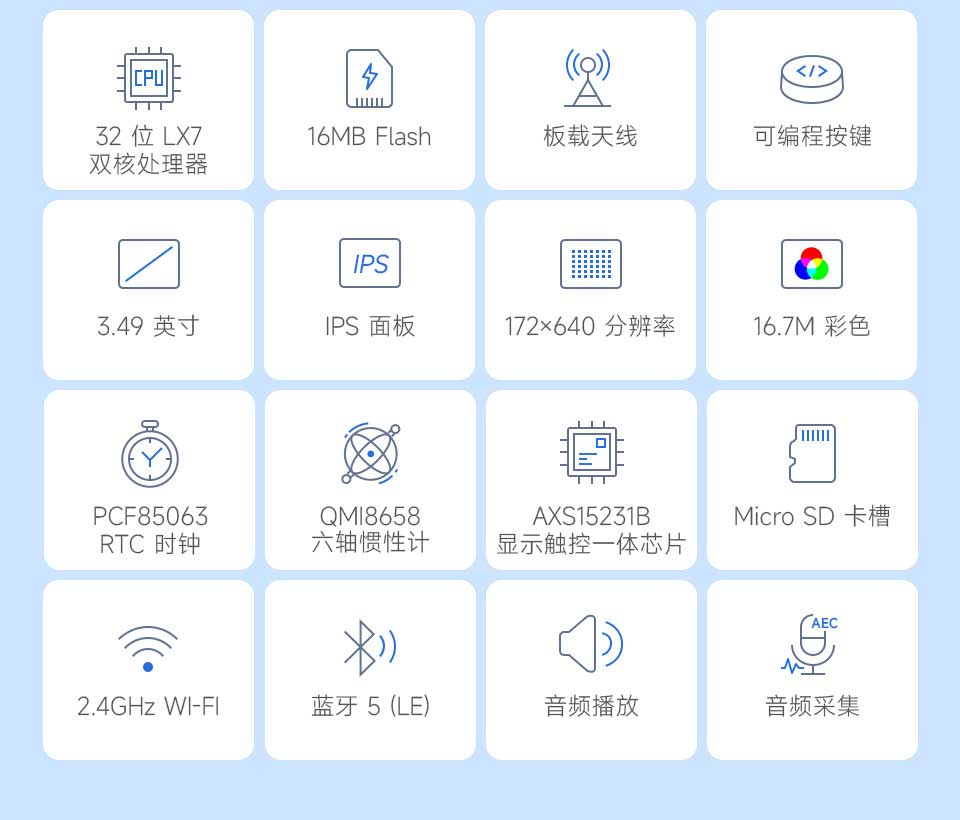

产品特性
本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。板载了 3.49 英寸电容高清 IPS 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片和回声消除电路等外设，方便开发并嵌入到产品中。
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash

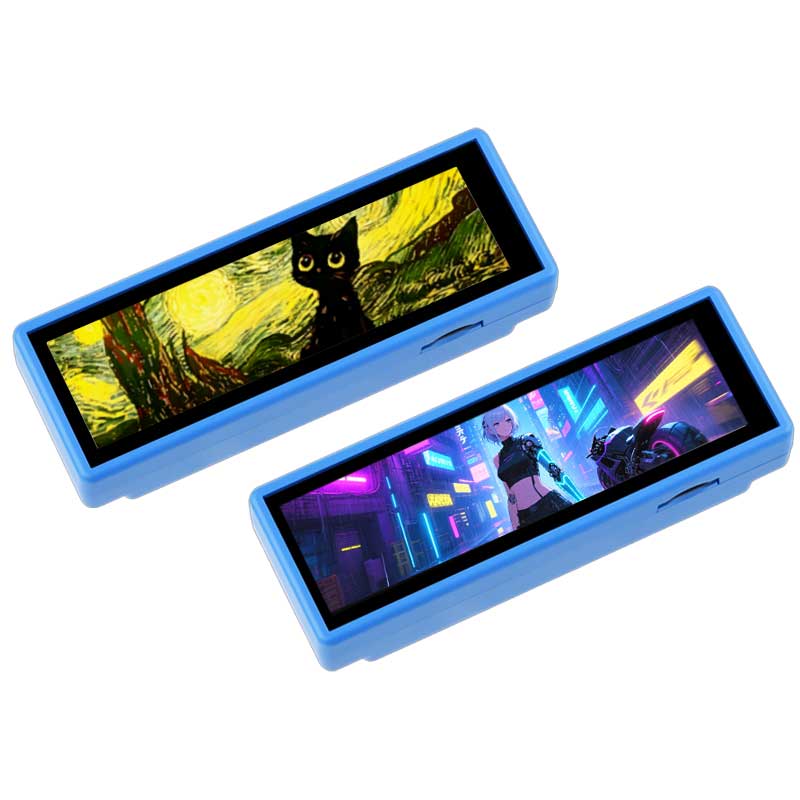

- 板载 3.49 英寸电容触摸高清 IPS 屏，172 × 640 分辨率，16.7M 彩色，能清晰地显示彩色图片
- 配备双数字麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
- 内置 AXS15231B 显示驱动一体芯片，使用 QSPI 和 I2C 接口通信
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测设备偏转状态、计步等功能
- 板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 Micro SD 卡槽，可灵活扩展存储和快速进行数据传输，适用于数据记录和媒体播放，简化了电路设计
- 预留 22PIN 2.54mm 间距的通孔焊盘，便于用户连接外部模块或进行功能拓展，提升开发灵活性

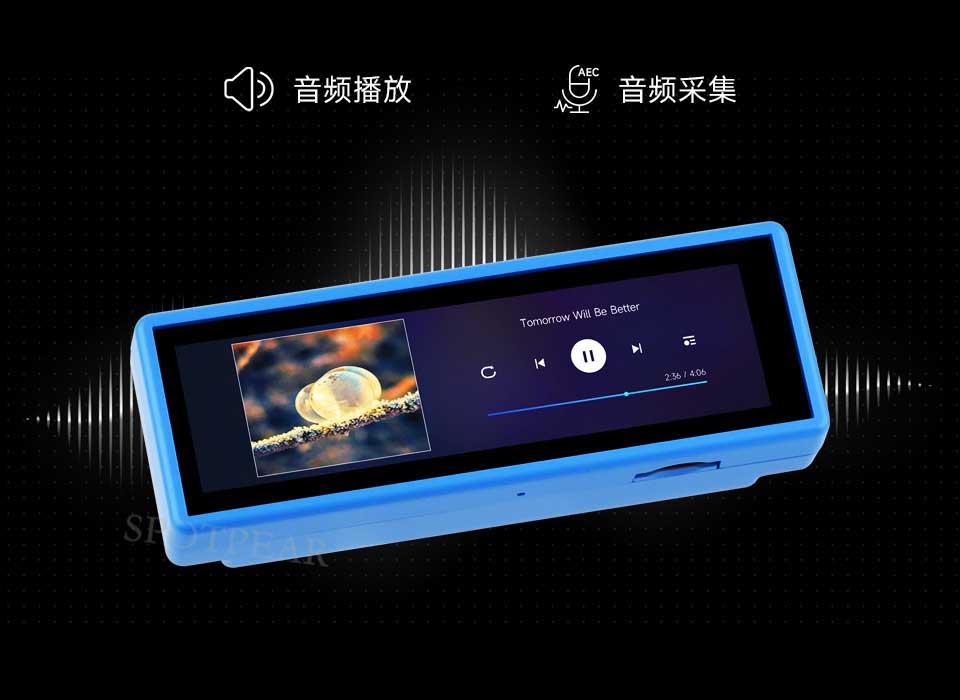

板载音频编解码芯片
可支持高质量音频处理，提供清晰、优质的音频输入和输出

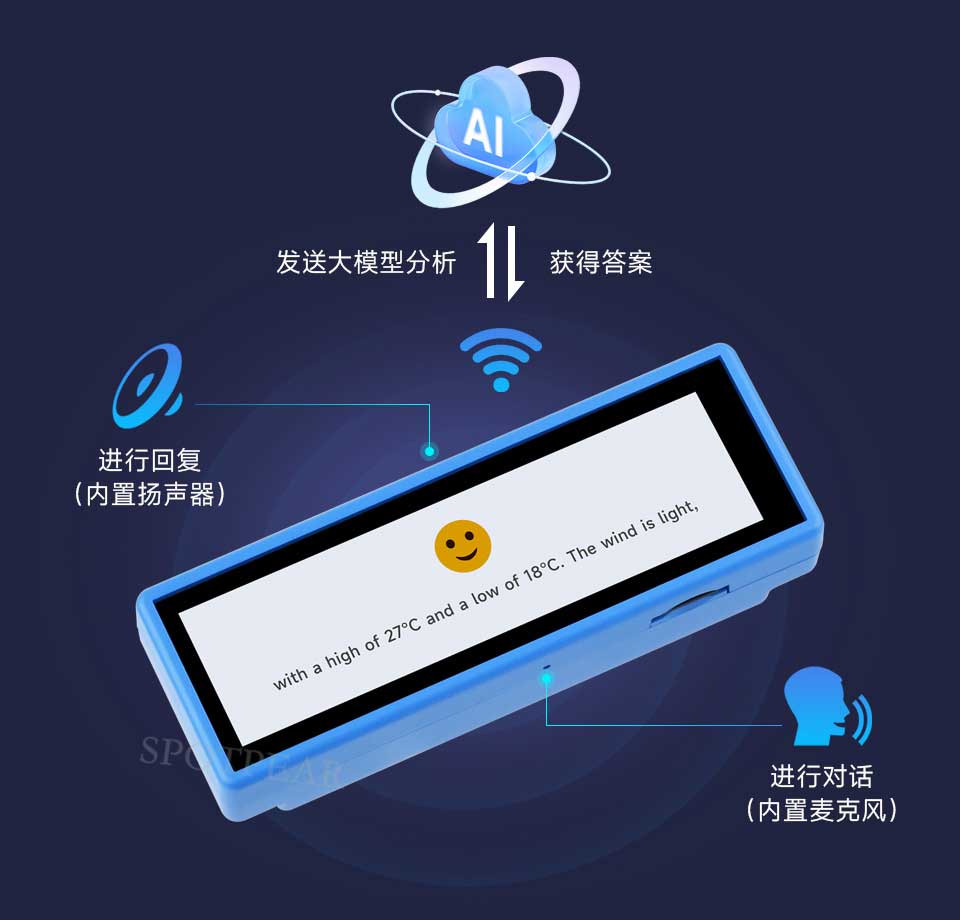

支持 AI 语音交互
可支持小智 AI，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型

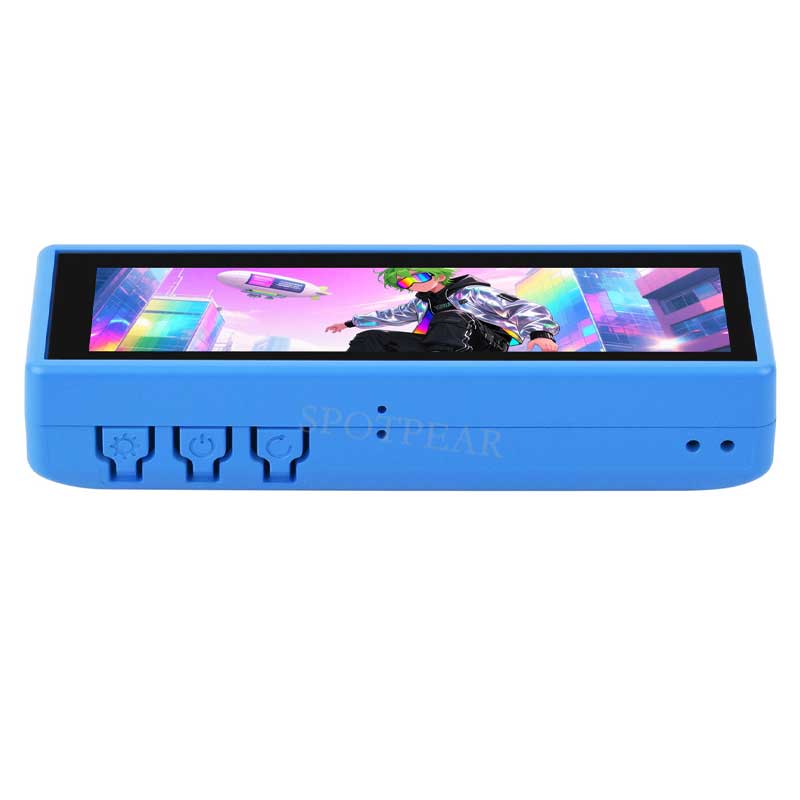

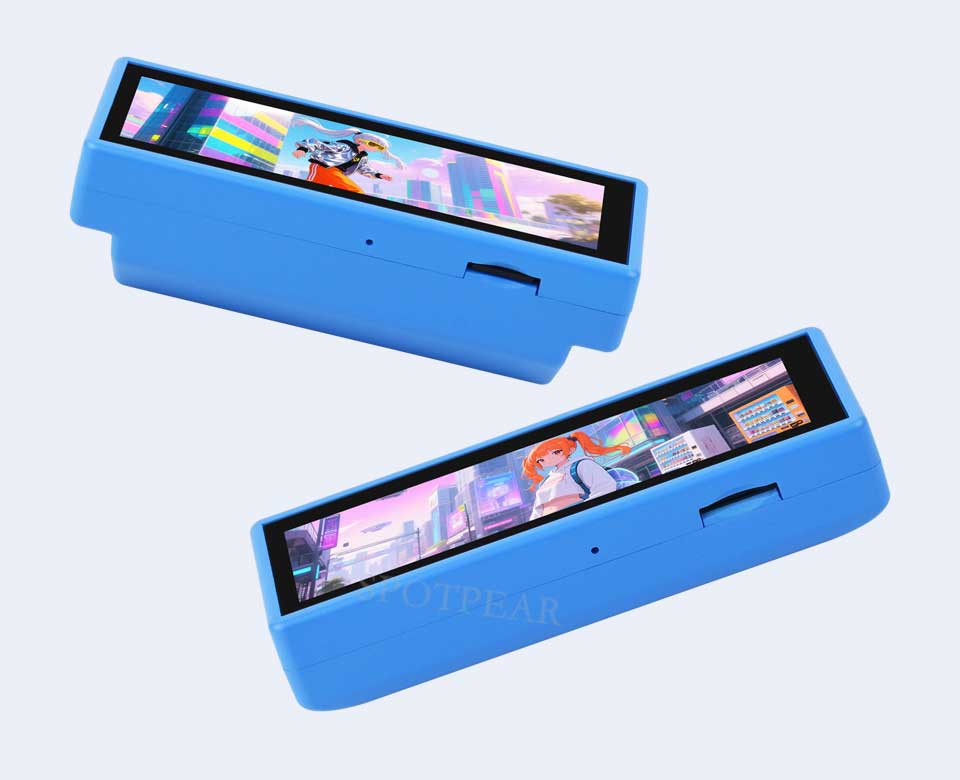

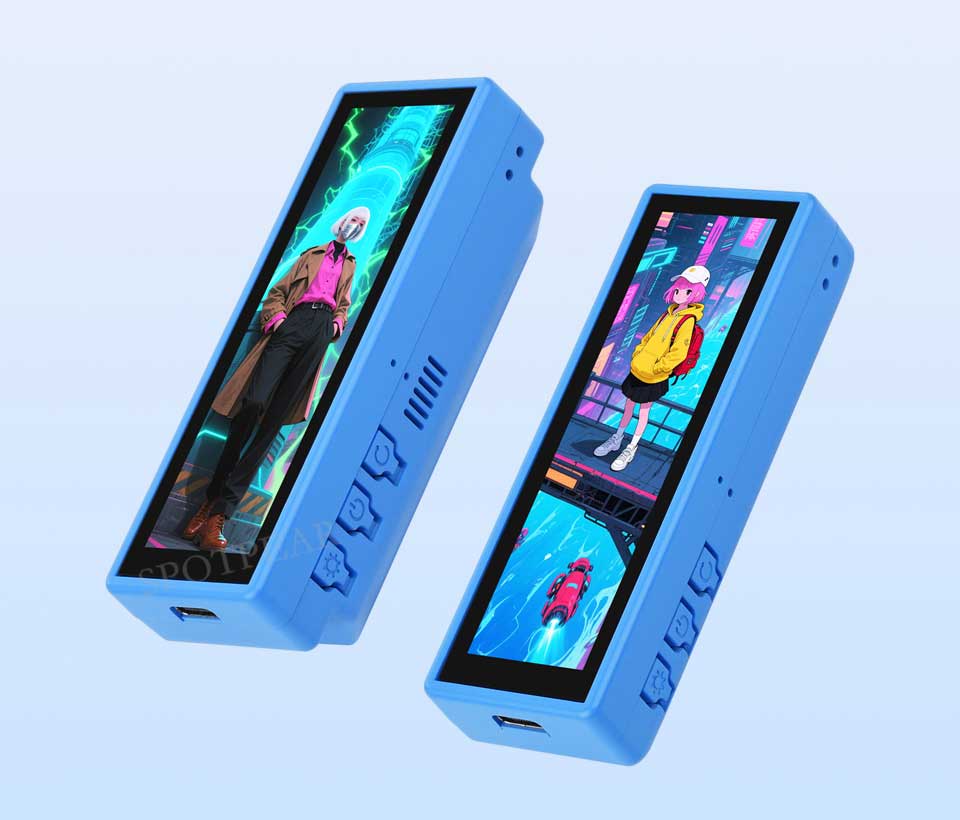

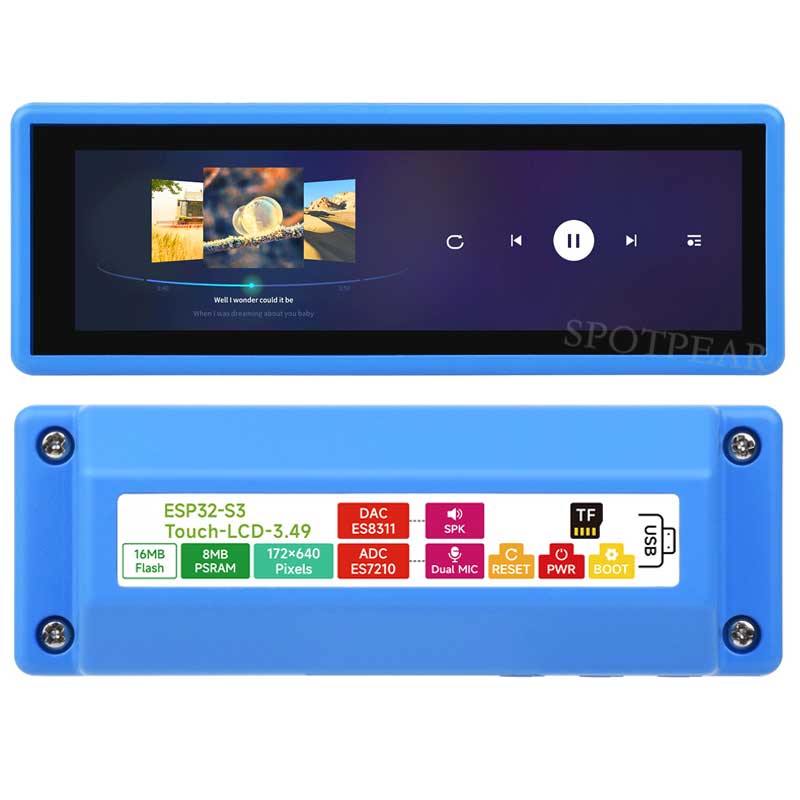

IPS 显示面板
出色的显示性能，16.7M 彩色，可视角度广

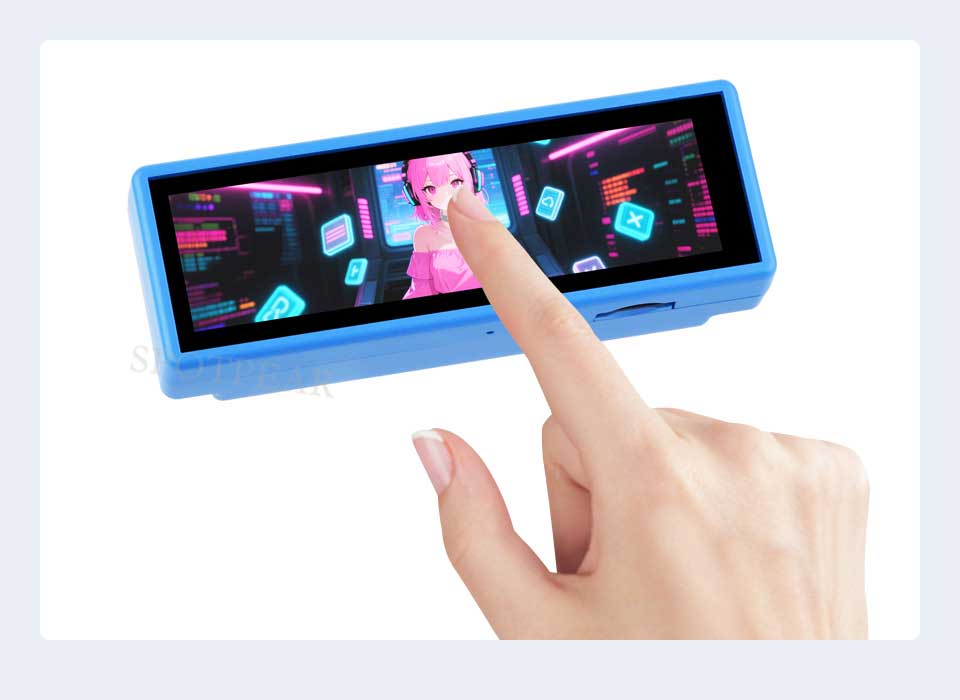

电容触摸
适用于各种智能设备开发，可实现人机交互功能

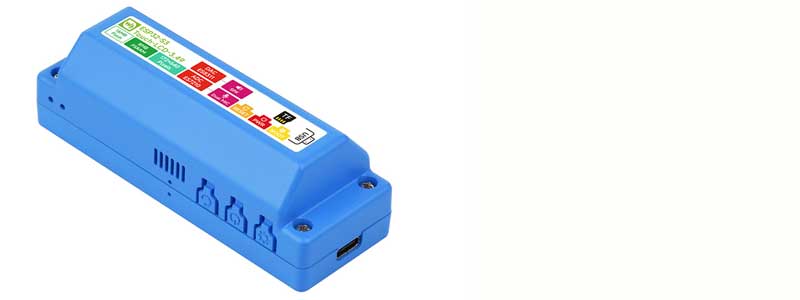

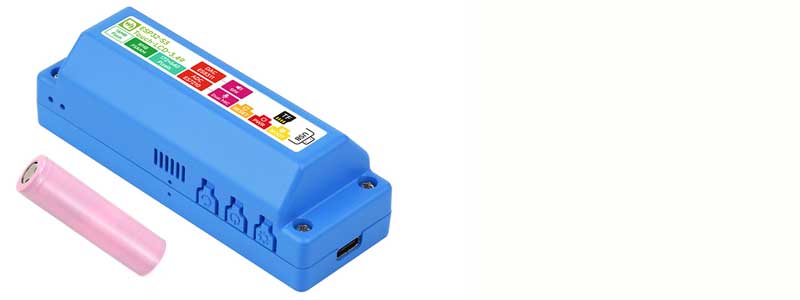

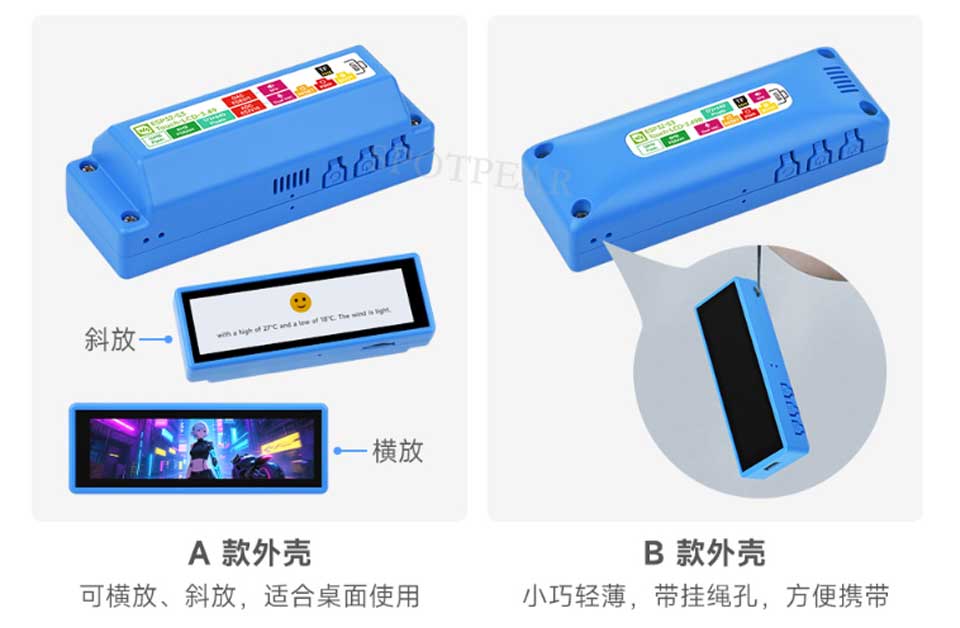

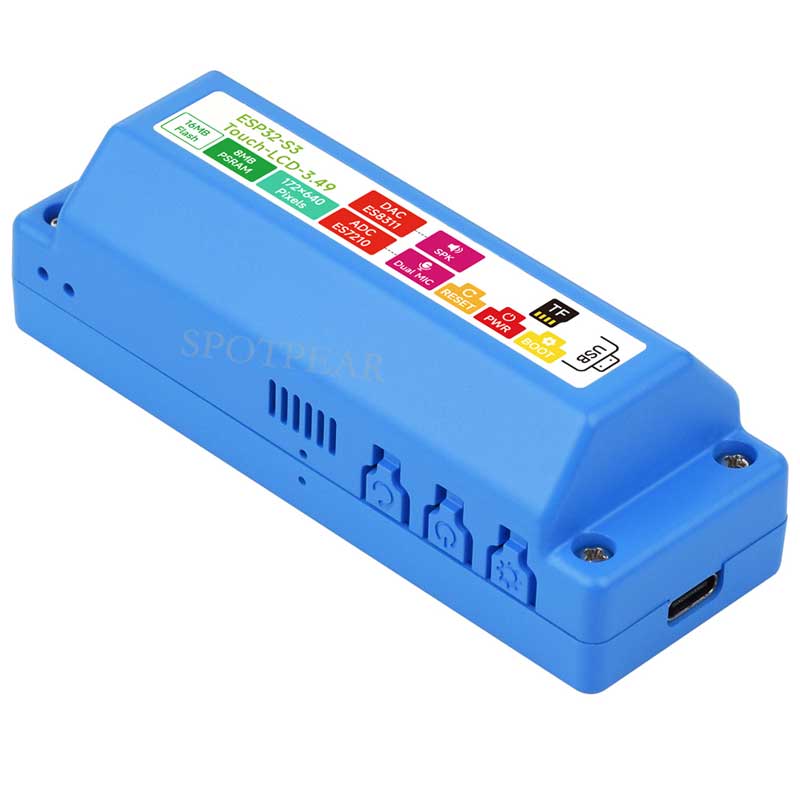

外壳可选
本图片仅供参考，详细配置请参考配置清单
支持 ESP-IDF，Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

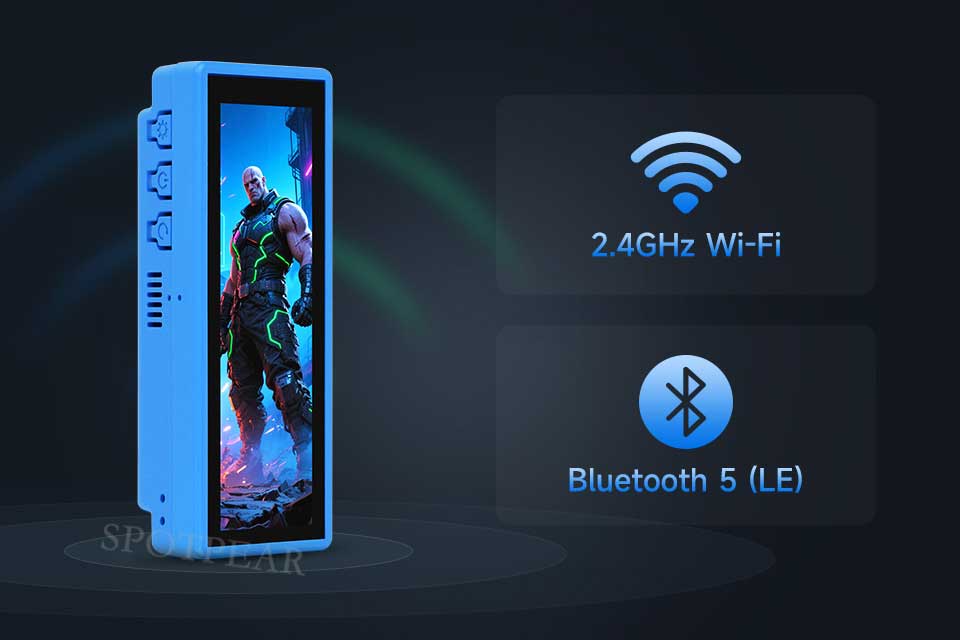

支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

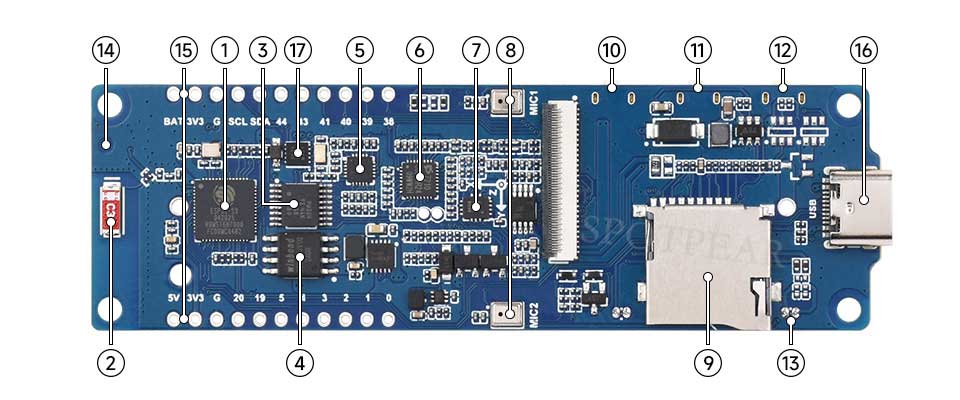

资源简介
- ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- 板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- TCA9554PWR
8 位 I2C GPIO 扩展芯片
- W25Q128JVSI
16MB Flash 存储器
- ES8311 DAC 音频编码芯片
高性能低功耗音频数模转换器
- ES7210 ADC 音频解码芯片
高性能低功耗音频模数转换器，支持多路麦克风输入
- QMI8658
三轴加速度 + 三轴陀螺仪，可用于姿态感知、动作识别等应用
- 双麦克风阵列设计
双数字麦克风阵列，支持更丰富的语音交互功能
- Micro SD 卡槽
支持 FAT32 格式的 SD 卡，用于数据扩展
- RESET 按键（背面）
按住 BOOT 按键，单击 RESET 按键可以进入下载模式
- PWR 电源按键（背面）
配合程序可实现锂电池供电情况下的电源控制
- BOOT 按键（背面）
按住 BOOT 按键，单击 RESET 按键可以进入下载模式
- MX1.25 2PIN 扬声器接口（背面）
音频输出信号，支持外接扬声器
- IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
- 22PIN 2.54mm 间距通孔焊盘
连接外部模块或进行功能拓展
- Type-C 接口
用于烧录程序和日志打印
- PCF85063
RTC 时钟芯片，支持时间保持功能

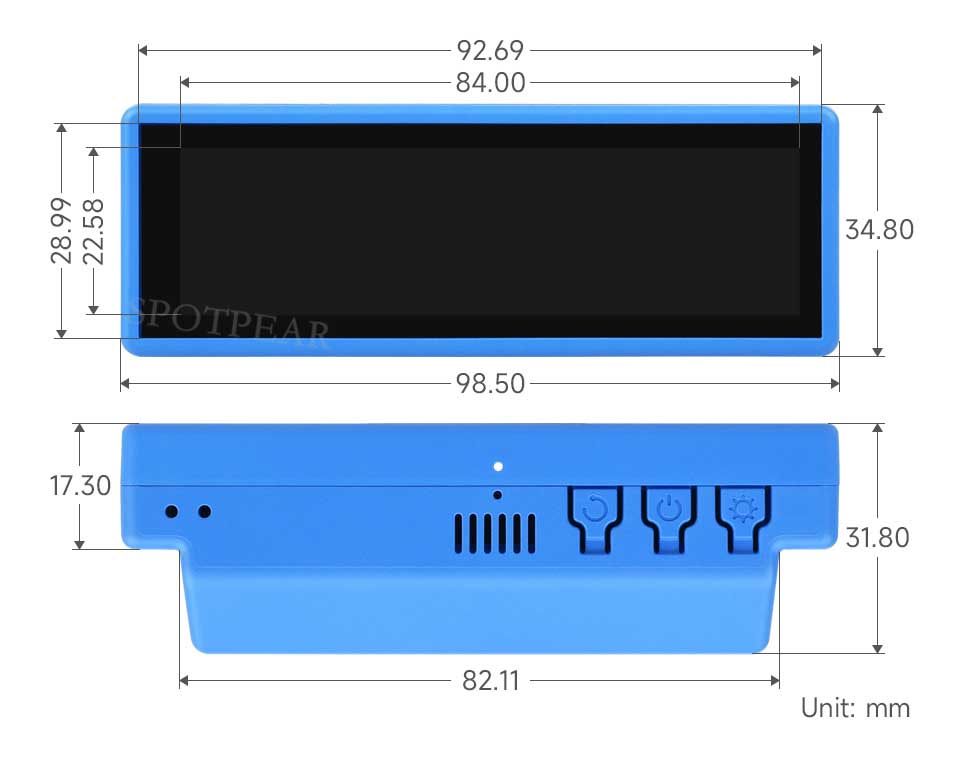

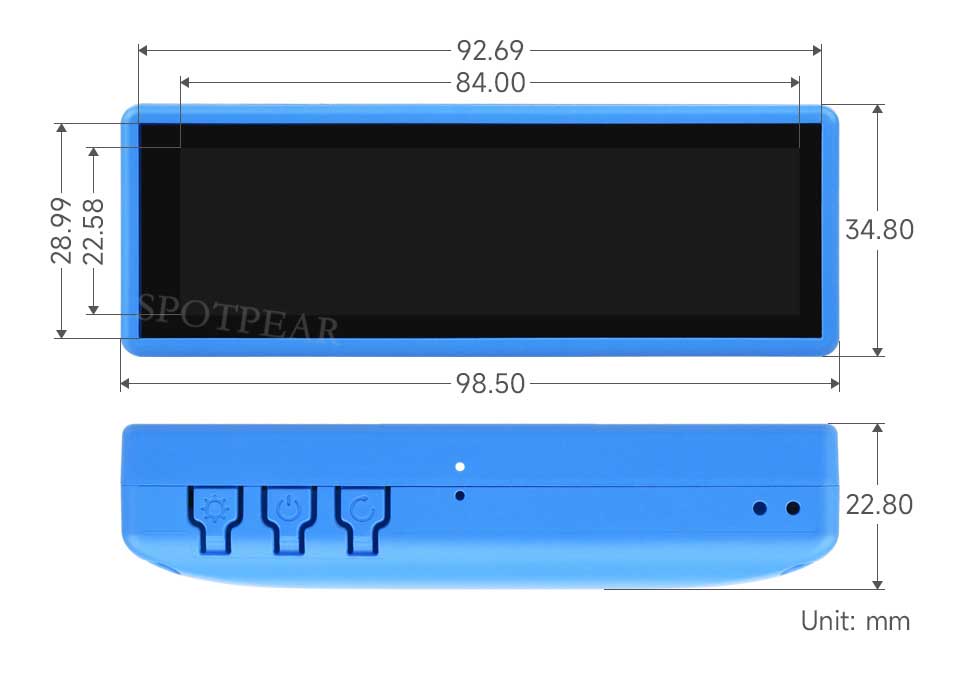

产品尺寸
ESP32-S3-Touch-LCD-3.49

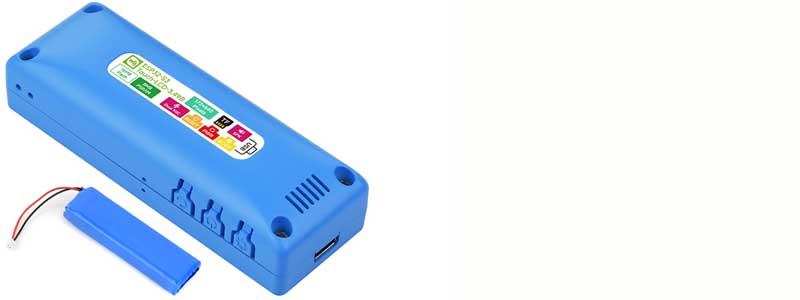

ESP32-S3-Touch-LCD-3.49B
