ESP32-S3小智AI双目电子眼睛开发板触摸圆形1.28寸LCD显示屏玩具公仔手办机器人N16R8豆包Deepseek
¥99
ESP32-S3 双核 240MHz 双目 AIoT 开发板，配备两块 1.28 英寸 IPS 屏，240×240 像素，支持 Wi-Fi / 蓝牙5
EPS32 DeepSeek豆包AI聊天推荐

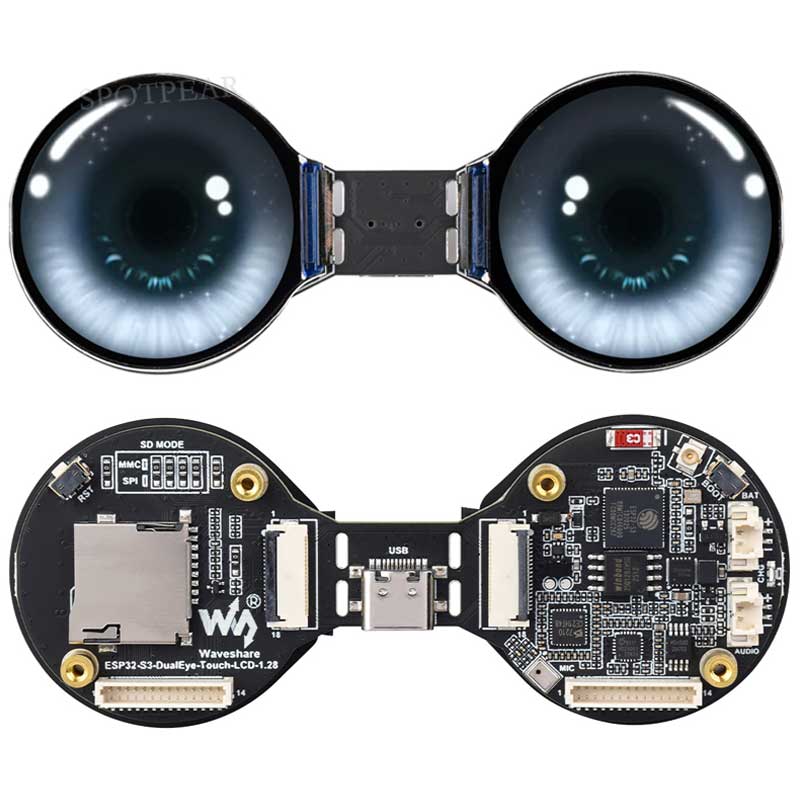

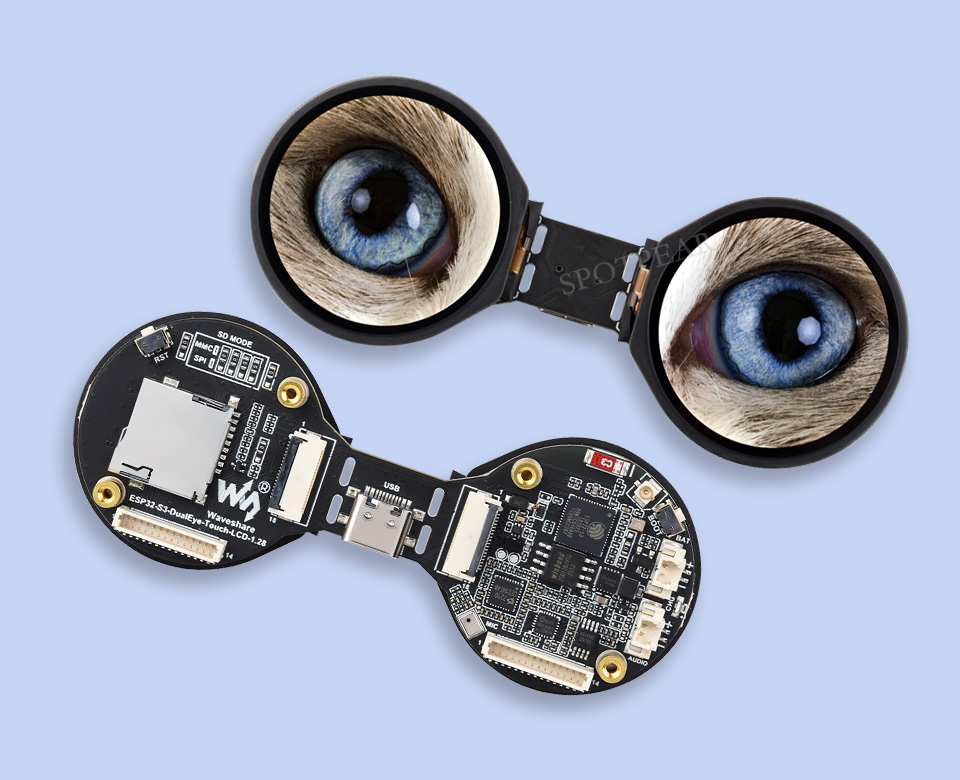

ESP32-S3 双目 AIoT 开发板
双目 IPS 屏，1.28 英寸，240 × 240 像素，SPI 接口通信
支持 AI 语音对话，板载 SD 卡槽，锂电池接口和 DIY 接口等
产品特点
本产品是一款专为创客、电子爱好者开发的双目显示 AIoT 开发板，基于 ESP32-S3，支持 2.4GHz WiFi 和蓝牙 BLE 5 的微控制器开发板。本开发板集成了大容量 Flash、PSRAM 及双 1.28 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序。此外，还集成了麦克风、喇叭与锂电池充电电路，并预留 SD 卡槽及 DIY 扩展接口，可用于快速开发基于 ESP32-S3 的 HMI 人机交互界面、双目机器人智能体及 AI 语音对话玩具等应用。无论你是想做出会 “眨眼” 的机器人、开发智能 IoT 界面、用触控操作游戏，还是打造未来感十足的可穿戴设备，它都是不错的选择。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
- 板载两块 1.28 英寸 LCD 屏，240 × 240 分辨率，65K 彩色，可选配触控版本
- 板载 ES8311 音频编解码与 ES7210 音频 ADC 芯片，并配置标准的麦克风及喇叭接口，支持 AI 语音交互
- 板载 Micro SD 卡槽，方便扩展本地存储空间，支持存储与读取数据、图片及音频文件等
- 板载锂电池充电管理模块，预留 3.7V 锂电池供电接口
- 板载 SH1.0 14PIN 接口，引出 UART、I2C 以及部分 IO 接口，方便 DIY 自定义功能

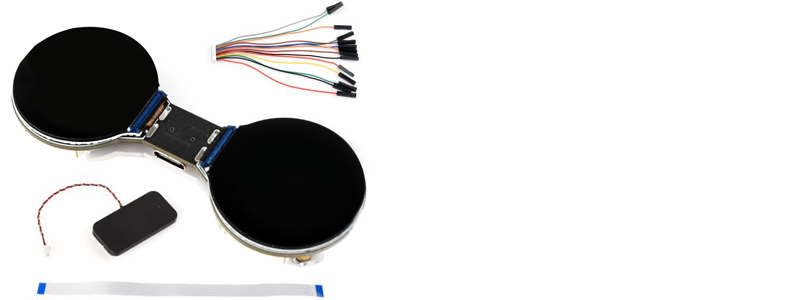

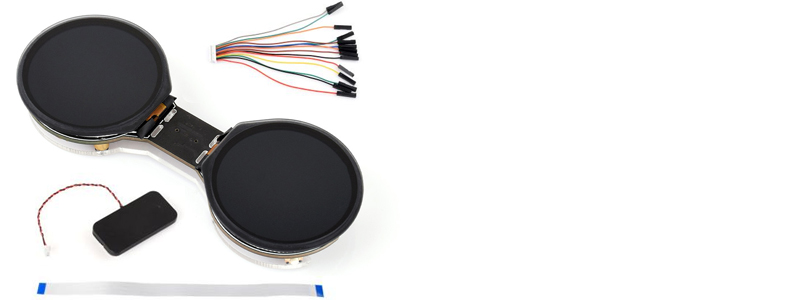

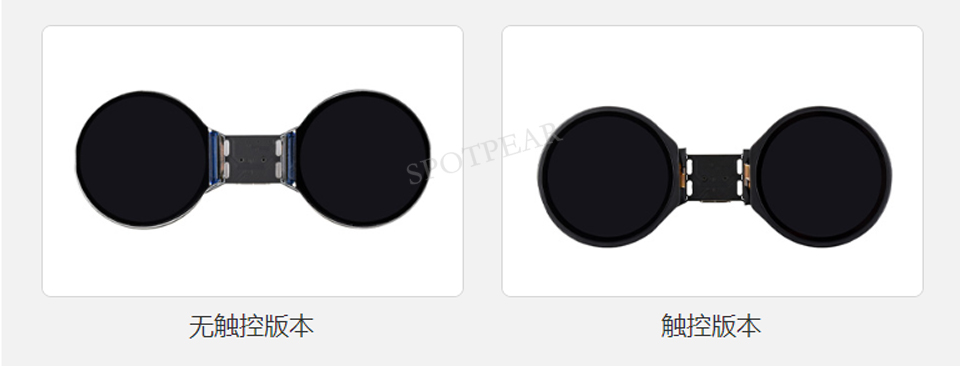

版本选择

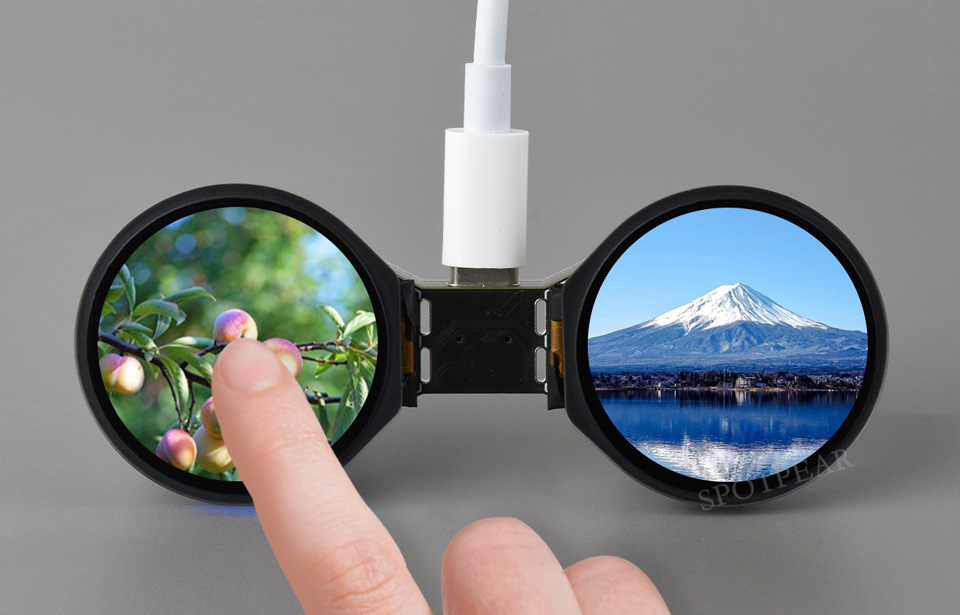

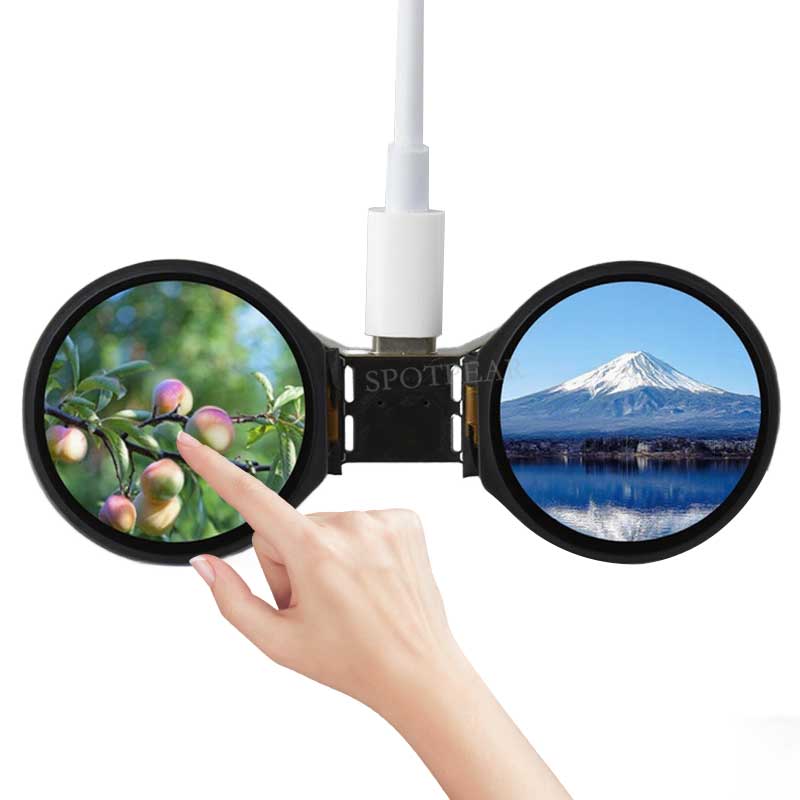

电容触摸
轻轻触控，所见即所得，灵活操作畅享 UI 交互
通过 I2C 信号，引出触摸功能，支持中断
仅触控版本支持触摸功能

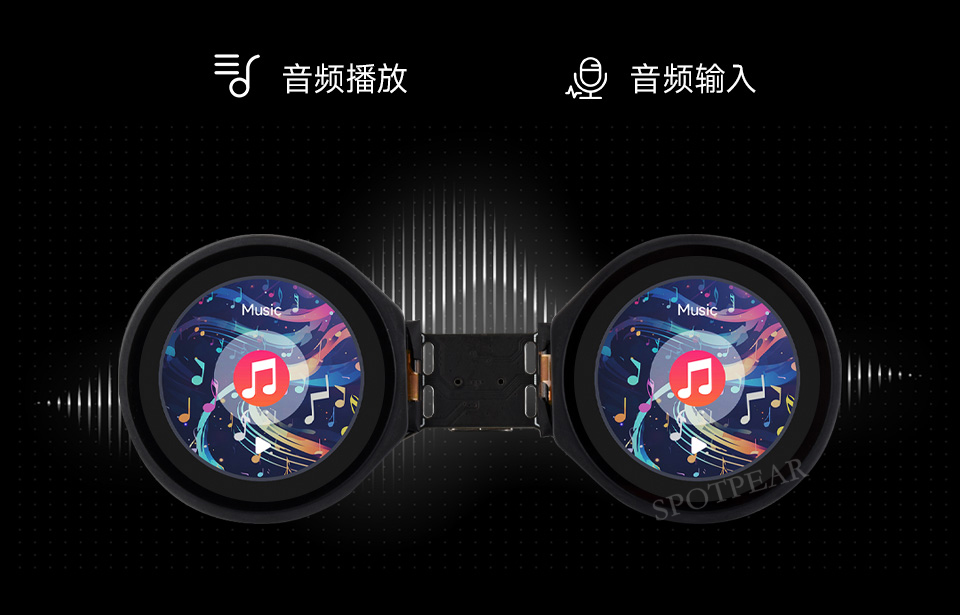

板载音频编解码芯片
可支持高质量音频处理，提供清晰、优质的音频输入和输出
支持 AI 语音交互
支持小智 AI，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型
应用场景

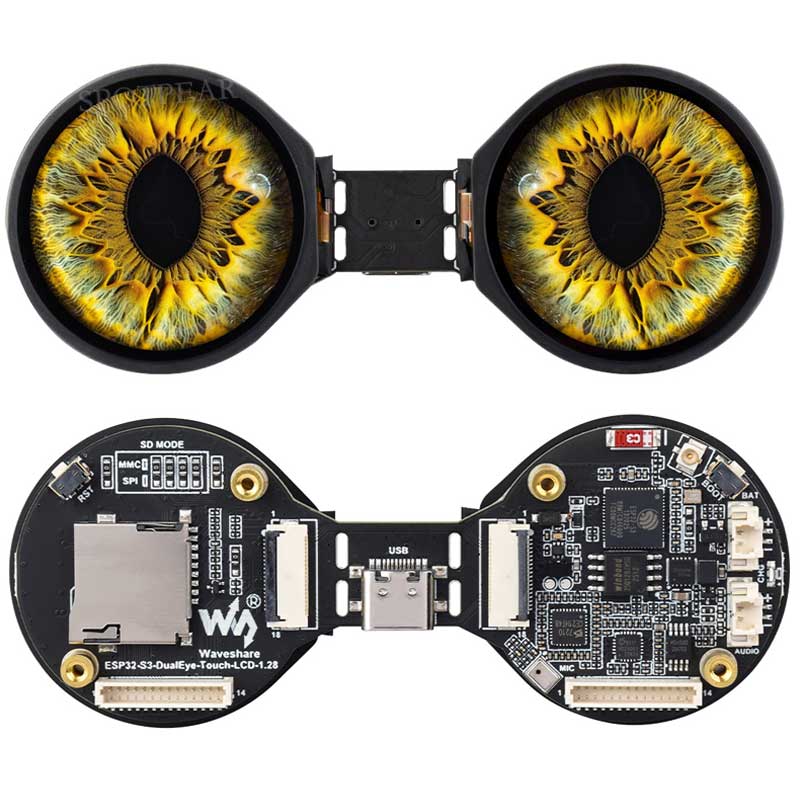

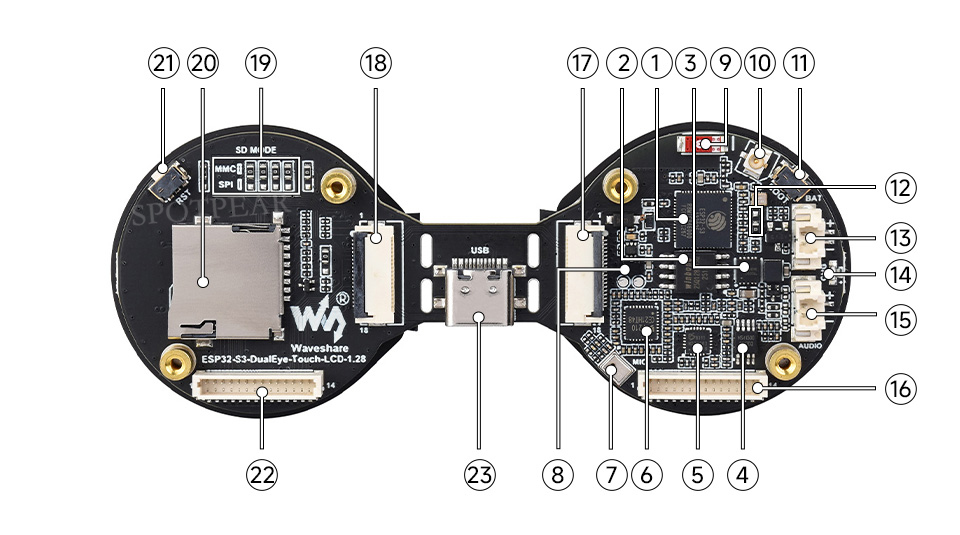

资源简介
- ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- 电池充电管理芯片
- 功放芯片
- ES8311
- ES7210
- 麦克风
- MP1605GTF-Z
电源模块，支持高达 3.3V 2A 输出
- 贴片陶瓷天线
- IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
- BOOT 按键
- GPIO1 功能修改电阻位
默认焊接在靠近晶振位置，此时 GPIO1 用于电池电压测量，若修改为远离晶振位置，则将引到 FPC 排线，此时可修改程序实现三屏显示
- 系统电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 充电指示灯
在连接系统电池时，充电为常亮，充满熄灭 (未连接系统电池时，状态不定)
- 喇叭接口
- SH1.0 14PIN 排线接口
- 18PIN FPC 接口
在主板保持上电状态下，调整位号为 R12 的电阻值，同时修改程序中的显示配置参数，即可实现三屏显示功能。在掰断板子的情况下，可以通过 FPC 排线连接，使两个屏幕都正常工作（注意，掰断板子使用 FPC 排线连接的情况下 RESET 按键不可用）
- 18PIN FPC 接口
用于连接主控
- SD 卡通信模式选择
当板子掰断的情况下，在使用其他主控控制 SD 卡这一侧时可切换为 SPI 模式，此时可以用一组 SPI 同时控制 SD 卡与屏幕
- Micro SD 卡座
允许连接大容量 SD 卡
- RESET 按键
- SH1.0 14PIN 排线接口
当板子掰断的情况下，将位号 R19 的电阻配置为 SPI 模式，此时可以使用 14PIN 排线通过一组 SPI 同时控制 SD 卡与屏幕
- Type-C 接口
产品尺寸
