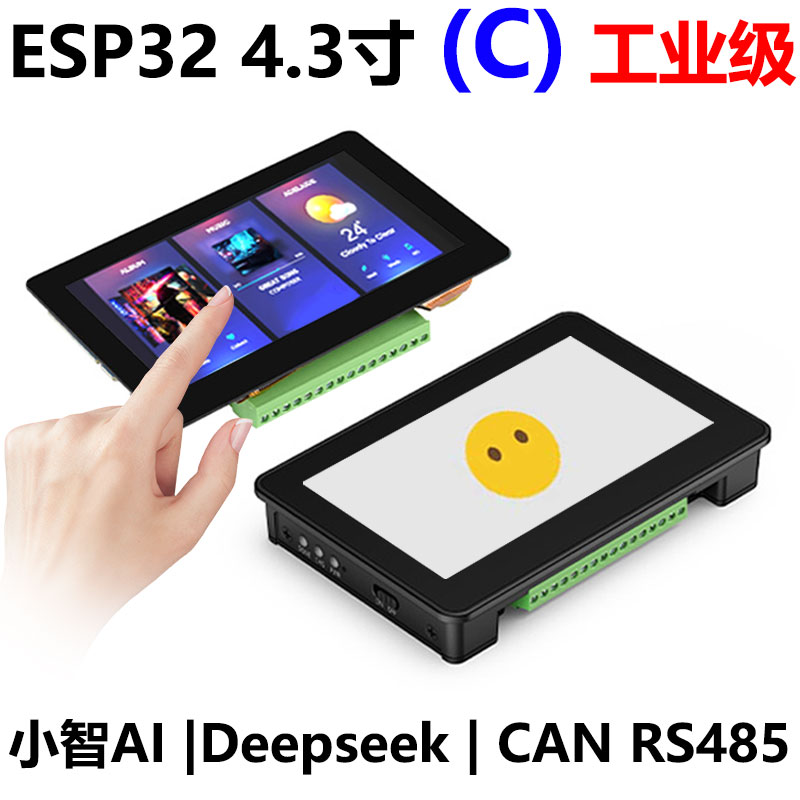

ESP32 S3小智AI开发板4.3寸LCD显示屏C工业级DeepSeek传感器CAN I2C RS485
¥211.9
制造商：斑梨电子
SKU：020811900000
发布时间：2026-01-29 14:55

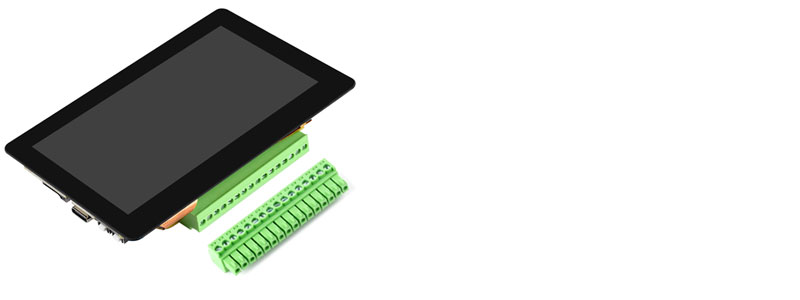

ESP32-S3 4.3寸 LCD 智能语音触控屏开发板 800 × 480 分辨率 五点触摸 双 MIC 阵列 支持 2.4GHz Wi-Fi 和 BLE 5
EPS32 DeepSeek豆包AI聊天推荐
ESP32-S3
4.3 英寸智能语音触控屏开发板
集成电容触控、高清 LCD 与音频编解码芯片
支持语音播放与录音功能，打造更智能的人机交互体验

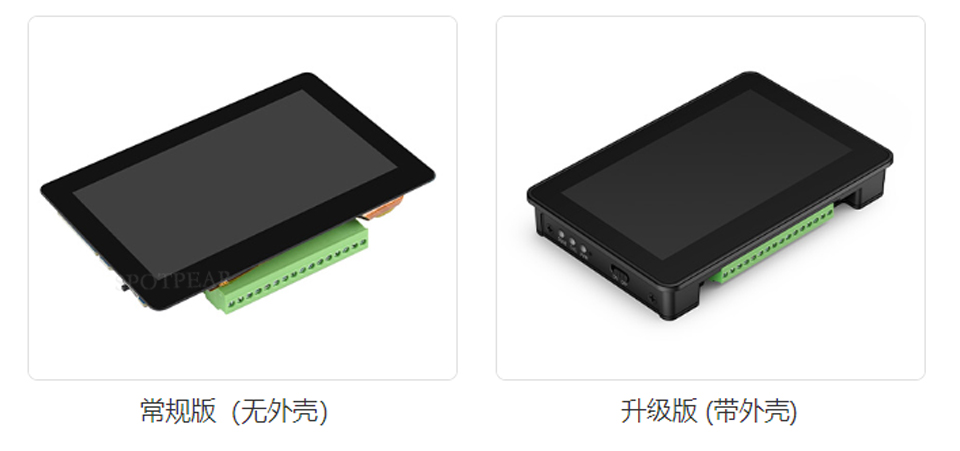

版本选择

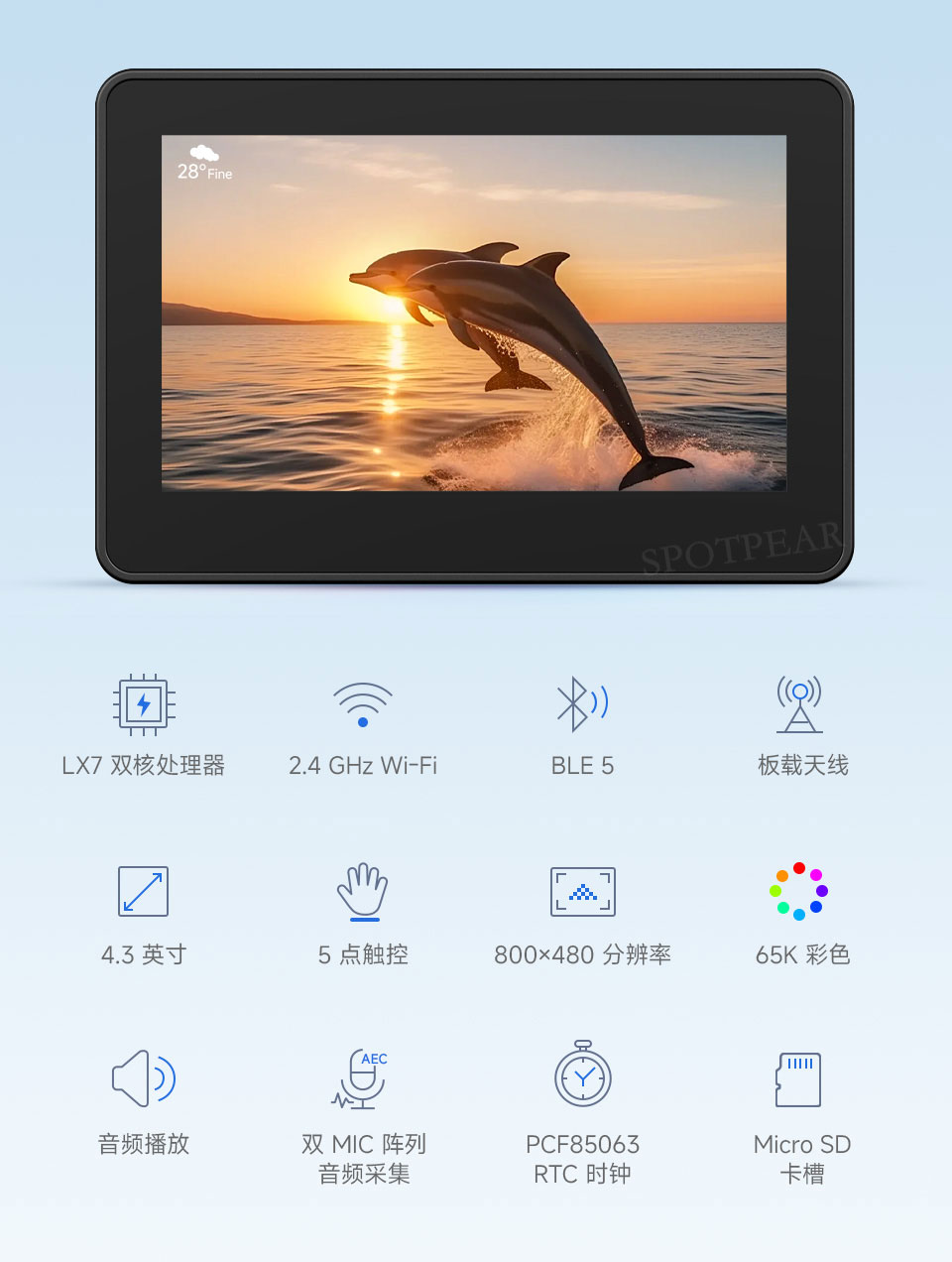

产品特性
ESP32-S3-Touch-LCD-4.3C 集成 4.3 英寸电容触控屏与音频模块，支持小智 AI 语音交互与 LVGL 图形界面，集显示、触控与语音于一体，轻松打造智能人机交互终端。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 4.3 英寸 LCD 电容触控屏，800 × 480 分辨率，65K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控，支持中断
- 板载 ES8311 音频编解码芯片及 ES7210 回声消除电路
- 板载稳压芯片，支持 7 ~ 36V 宽电压供电
- 板载 RTC 芯片和电池座，安装电池后实现掉电时间不丢失
- 板载 I2C 接口、Micro SD 卡座、MX1.25 2PIN 电池接口和数字量隔离型 IO 等资源
- 输入带双向光耦隔离，支持无源和有源开关量输入，有源支持正电压、负电压
- 输出带光耦隔离，驱动能力更强，灌电流可达 450mA (MAX)
- 外置 LED 指示灯，方便查看电源跟电池充电状态
- 支持灵活时钟，模块电源单独设置等精确控制，实现多场景低功耗模式

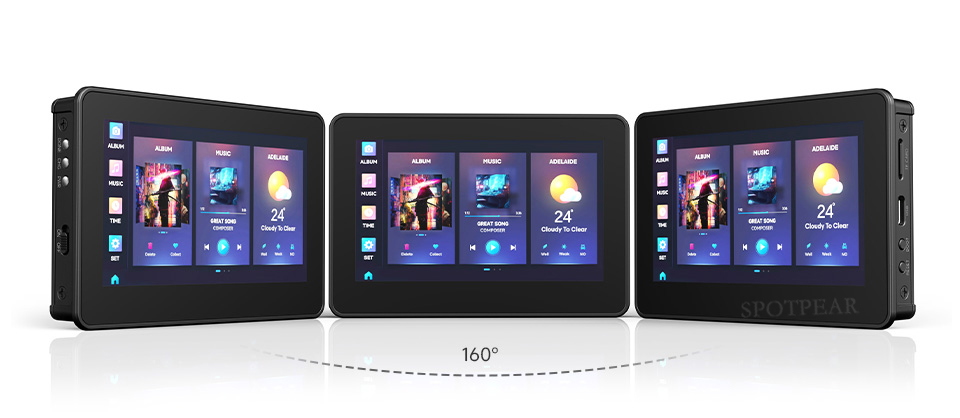

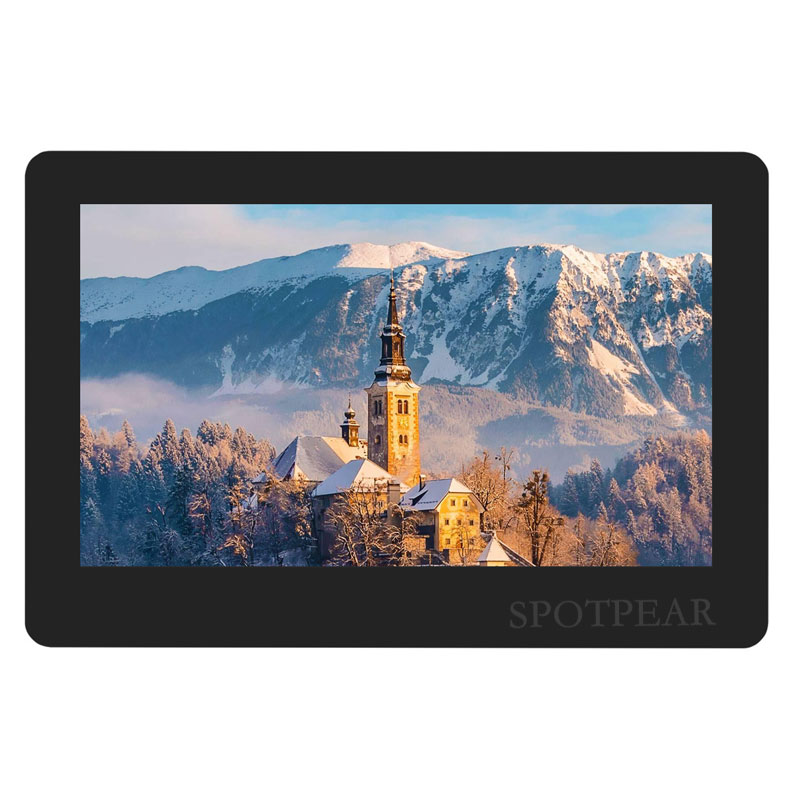

IPS 显示面板
优质的显示性能，可视角度为 160°

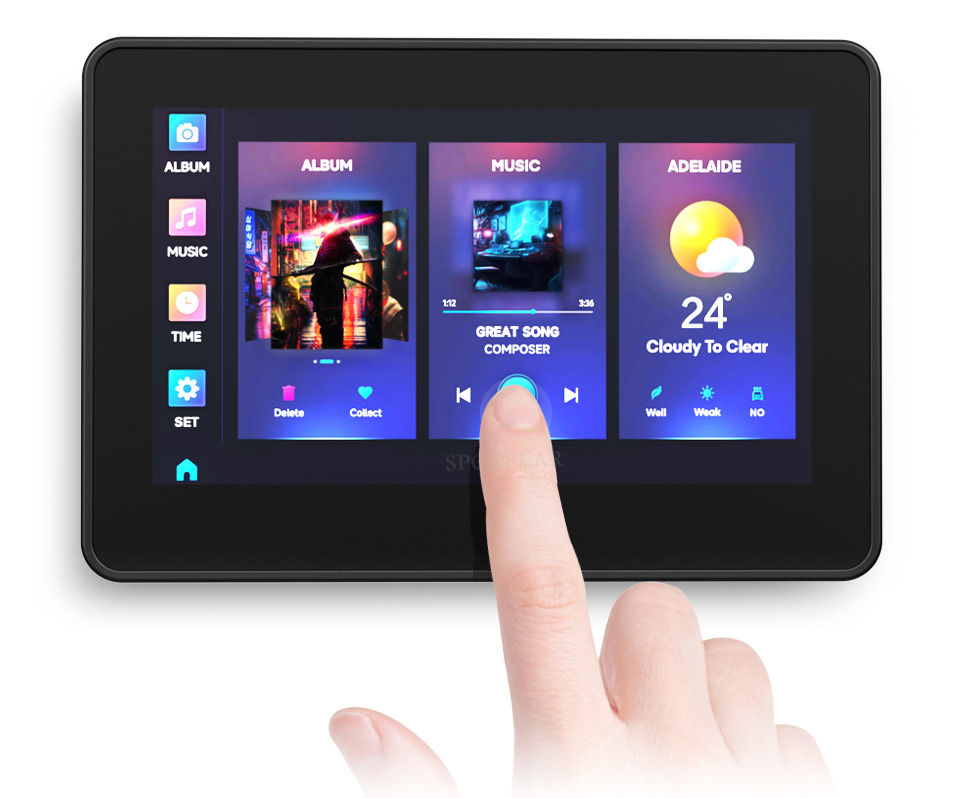

电容式 5 点触摸
轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

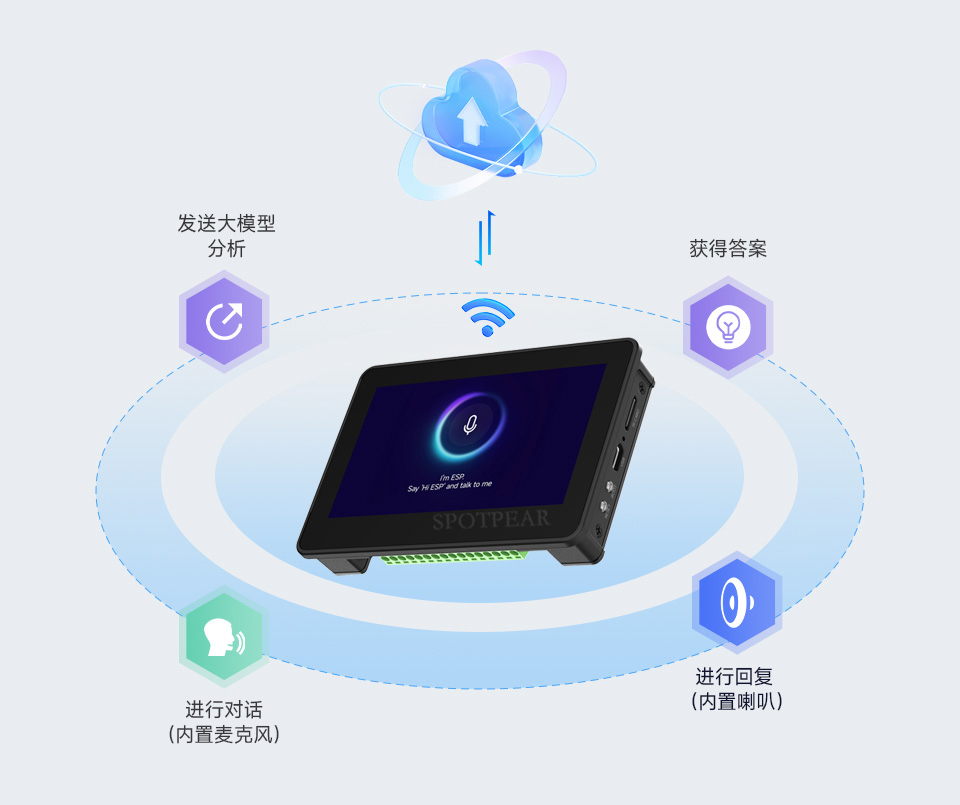

支持 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型
支持扩展多种外设
可通过 I2C 和隔离 IO 等接口接入更多扩展设备

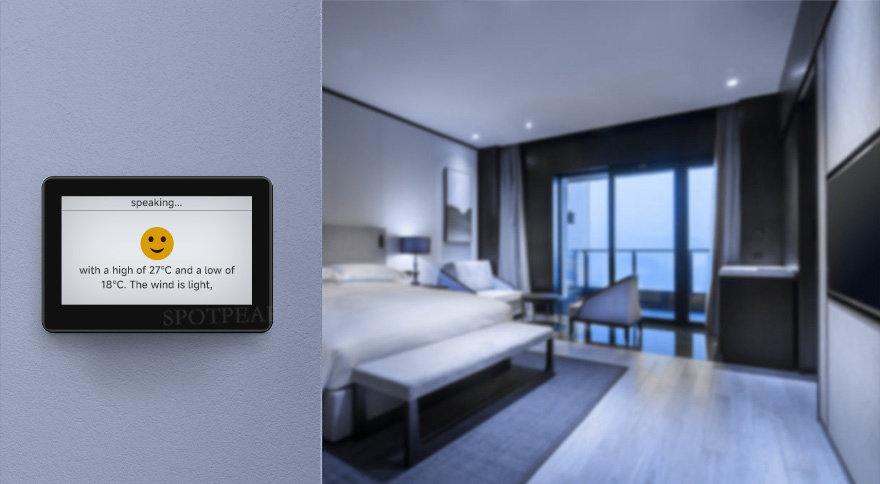

应用场景

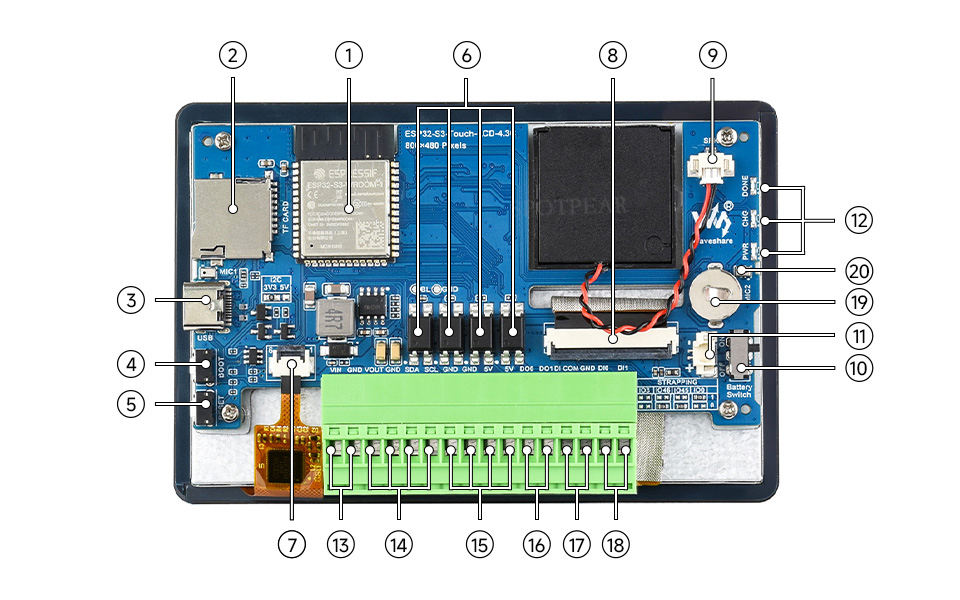

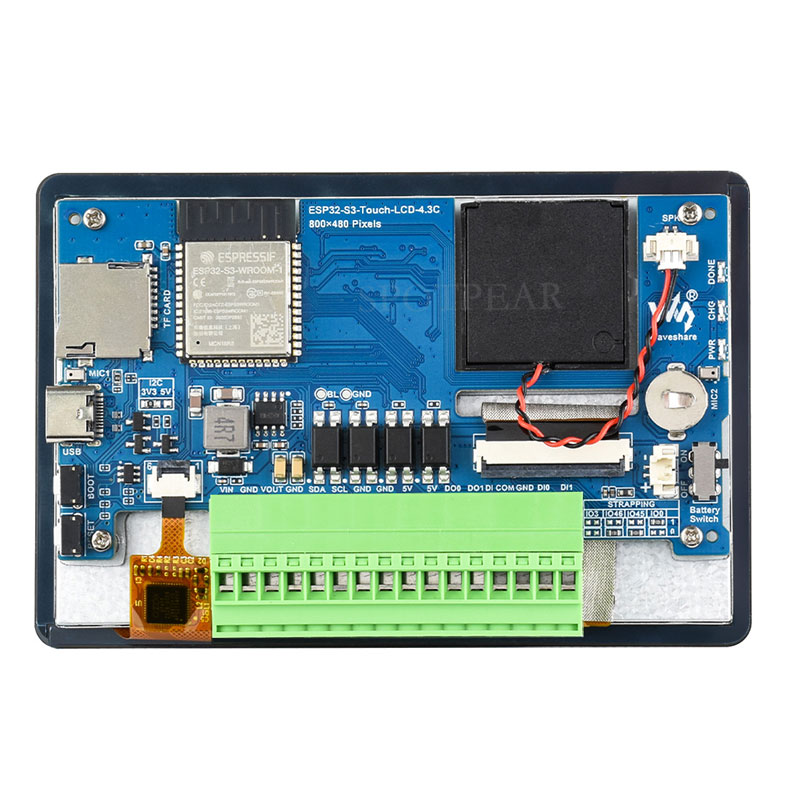

资源简介
- ESP32-S3-WROOM-1-N16R8
Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash
- Micro SD 卡座
- USB Type-C 接口
- BOOT 按键
按住上电进行程序烧录
- RESET 按键
按下复位控制器
- 光耦隔离
- 屏幕触摸接线端子
- 4.3 英寸屏幕接线端子
- 喇叭接口
MX1.25 接口
- 电池连接开关
ON：接通电池
OFF：断开电池 - 3.7V 单节锂电池接口
MX1.25 接口
- 指示灯
DONE：锂电池充电完成指示灯
CHG：锂电池充电指示灯
PWR：电源指示灯
(有连接电源，没有连接电池或者开关关闭，则 CHG 闪烁 DONE 常亮)
- 7 ~ 36V DC 供电
- I2C 接口
VOUT 输出 5V/3.3V
(由板载电阻切换，二选一) - 5V 输出接口

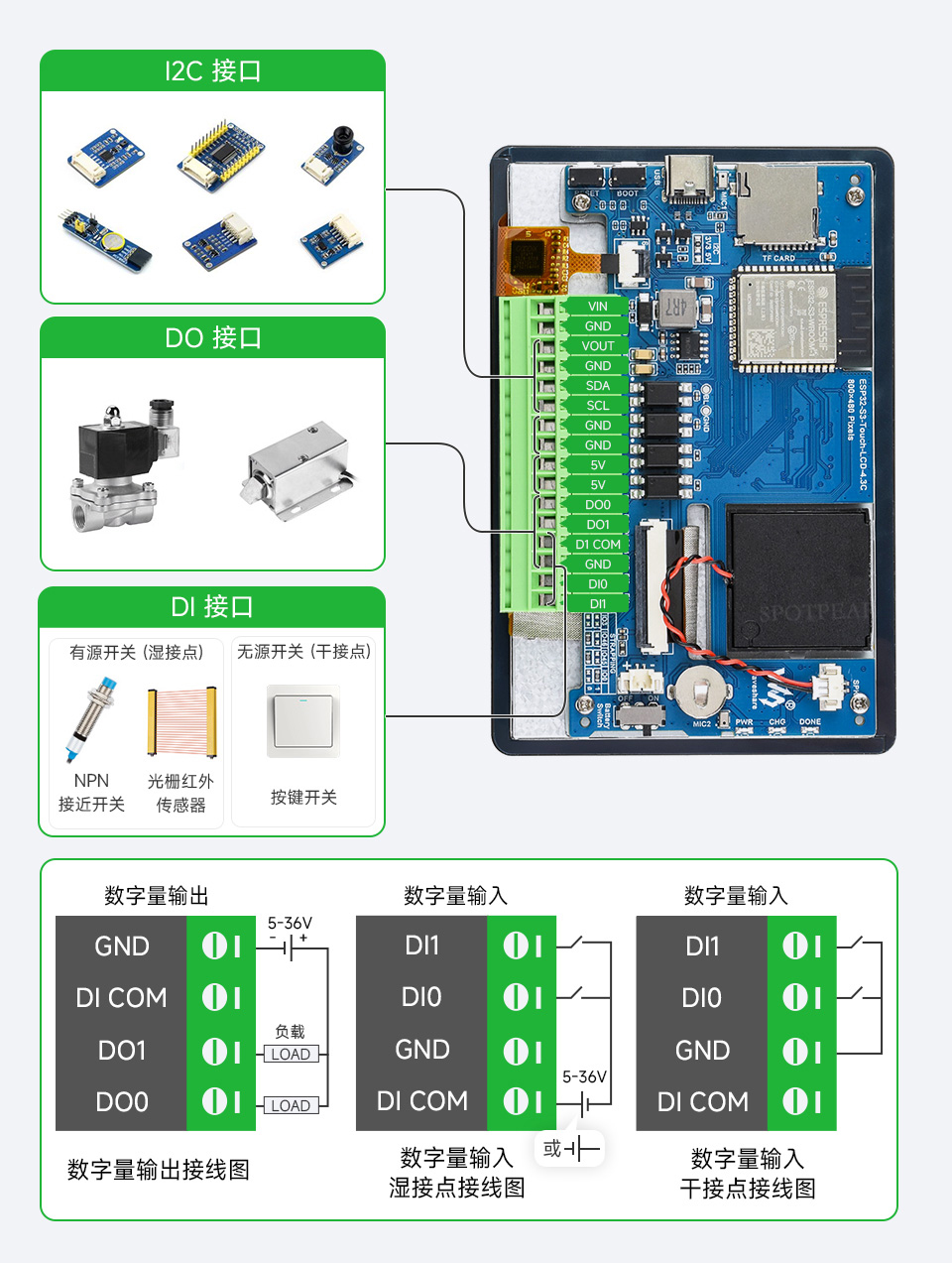

- 数字输出
5 ~ 36V，开漏输出，输出负载 450mA/通道 (MAX)
- 输入信号公共端
不接悬空：干接点无源输入
接电源负极：低电平触发，NPN 型湿接有源输入，电压 5 ~ 36V DC
接电源正极：高电平触发，PNP 型湿接有源输入，电压 5 ~ 36V DC - 数字输入
5 ~ 36V，无源输入/有源输入
(NPN 型或 PNP 型) - RTC 电池座
规格为 CR927
- 麦克风

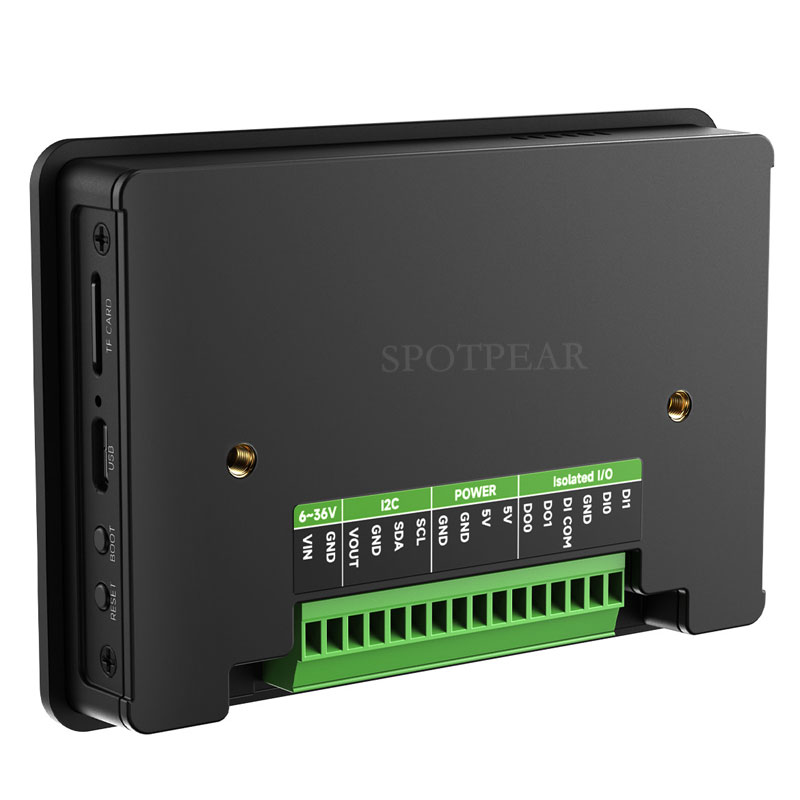

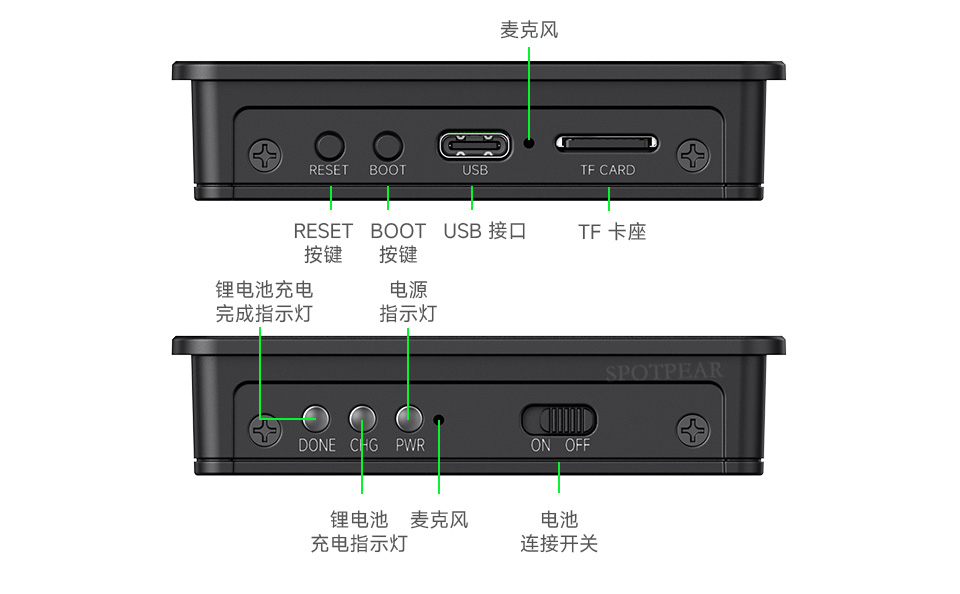

接口介绍
可容纳尺寸为 60 × 30 × 6mm (长 × 宽 × 厚) 的电池
本产品不含电池，如有需要请另行购买

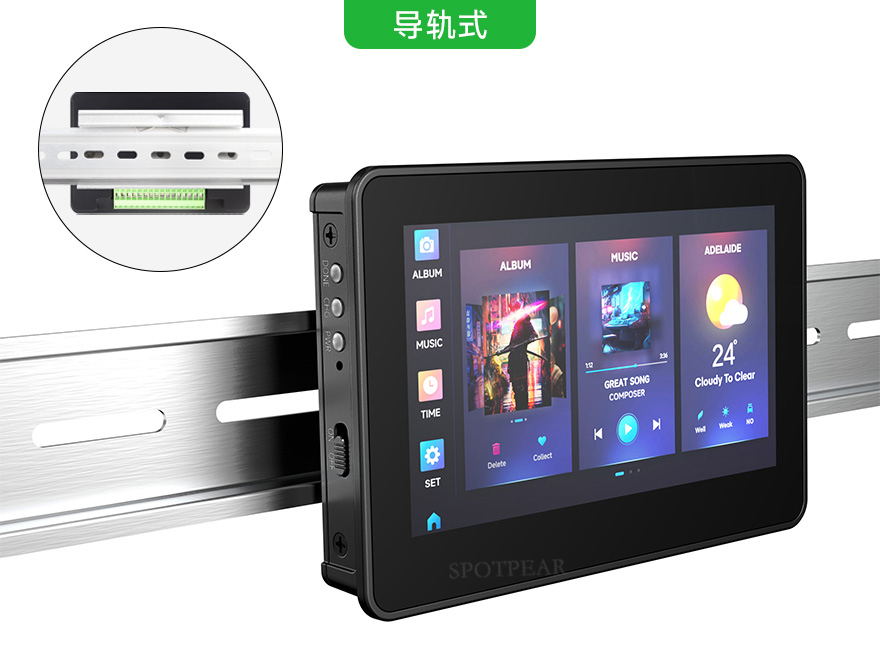

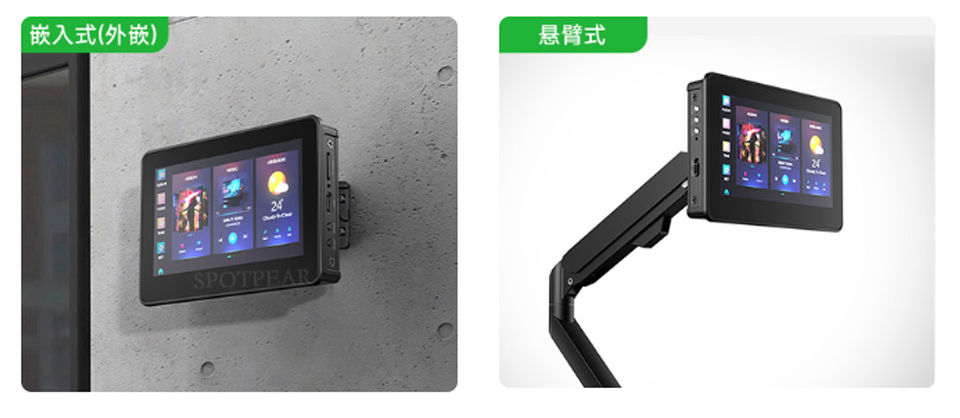

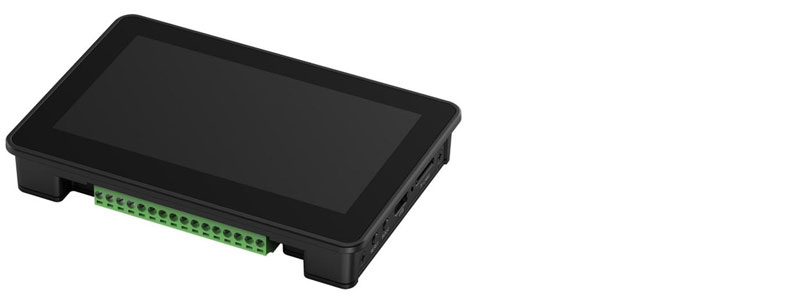

升级版安装方式
