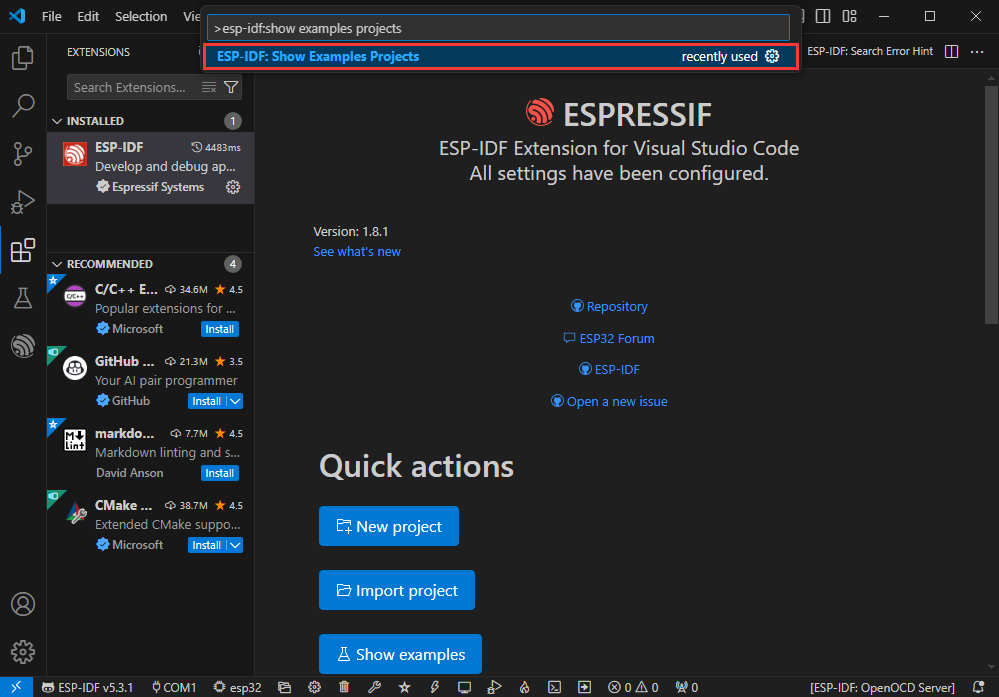

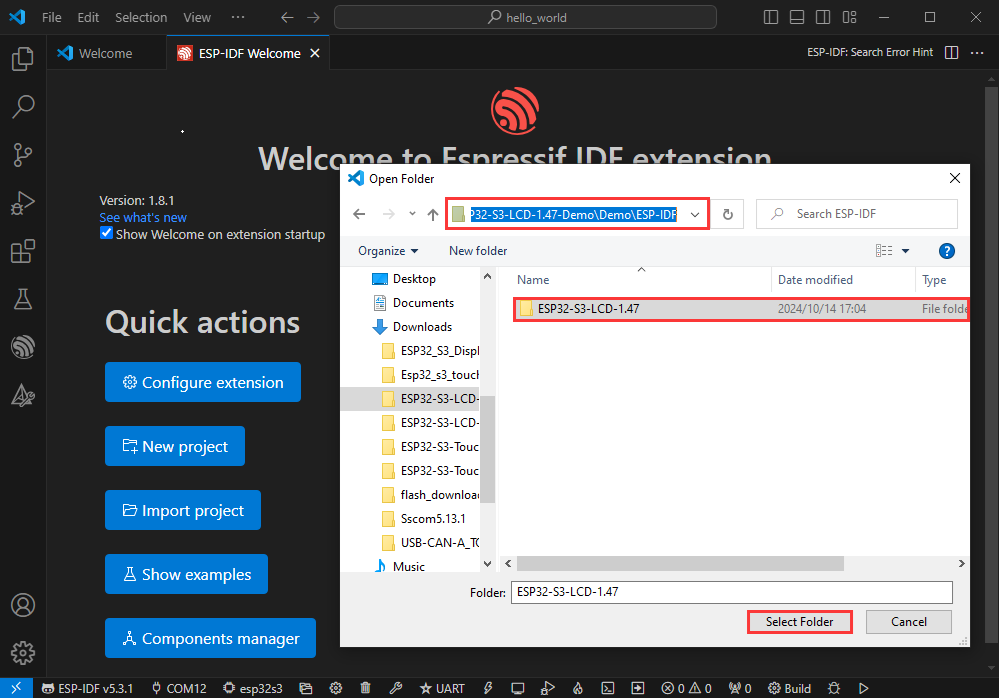

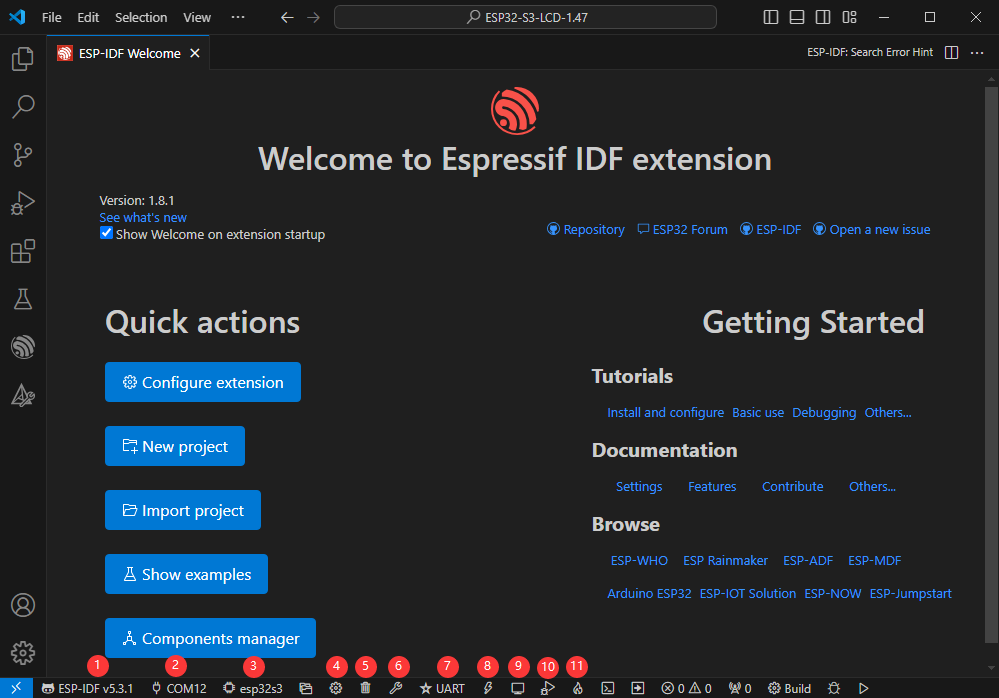

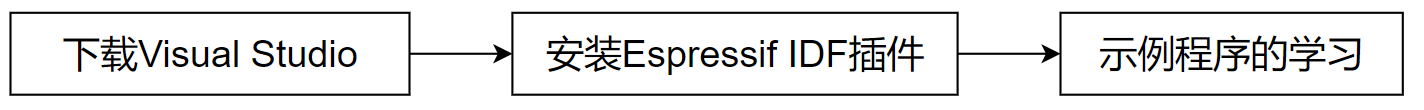

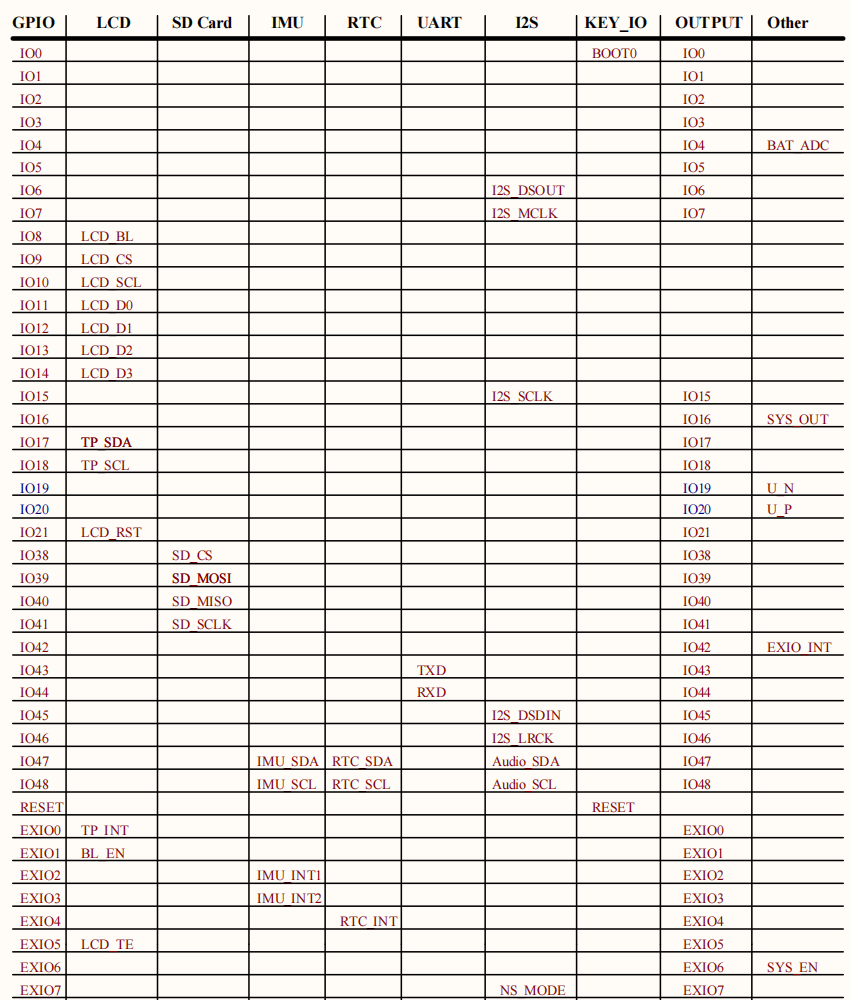

【程序说明】

• 通过GPIO连接的模拟量电压经过ADC转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• adc_bsp_init(void) ：初始化 ADC1，包括创建 ADC 单次触发单元并配置 ADC1 的通道 3。
• adc_get_value(float *value,int *data) ：读取 ADC1 通道 3 的值，并根据参考电压和分辨率计算出对应的电压值存储在传入的指针指向的位置，如果读取失败则存储 0。
• adc_example(void* parameter)：初始化 ADC1 后，创建一个ADC任务，该任务每隔 1 秒读取一次ADC的值，通过读取的ADC原始值计算出系统的电压。

【运行效果】

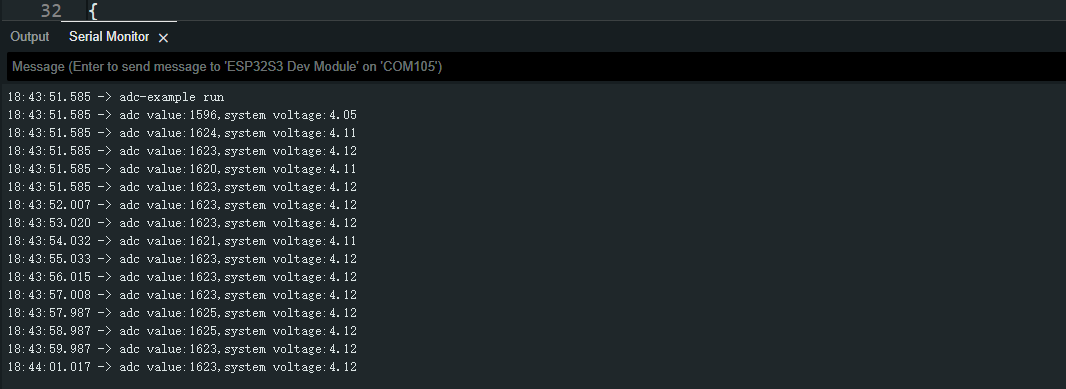

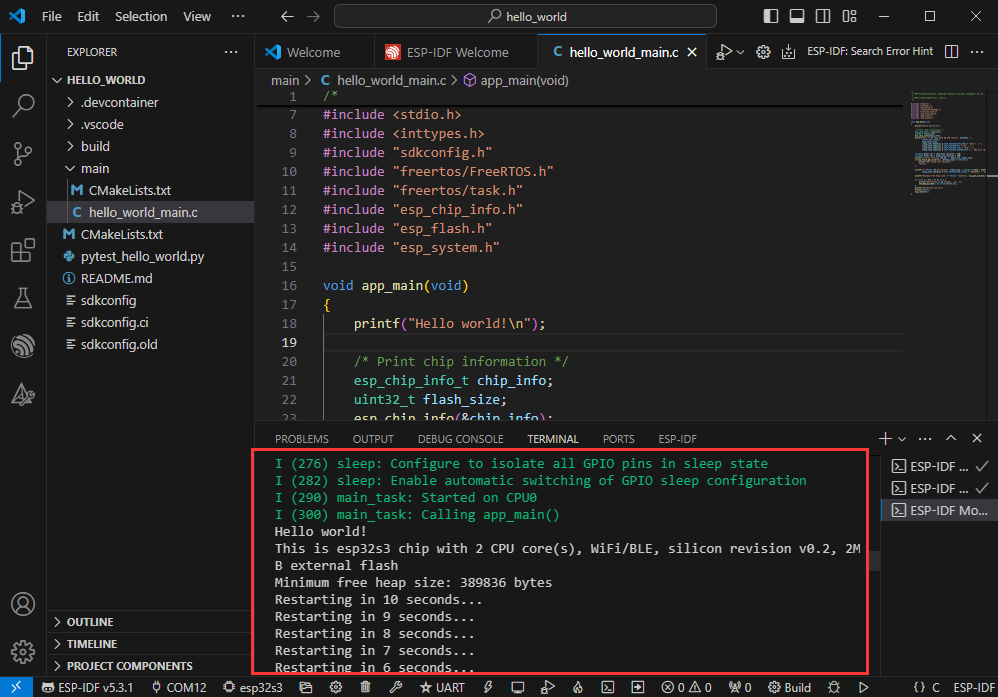

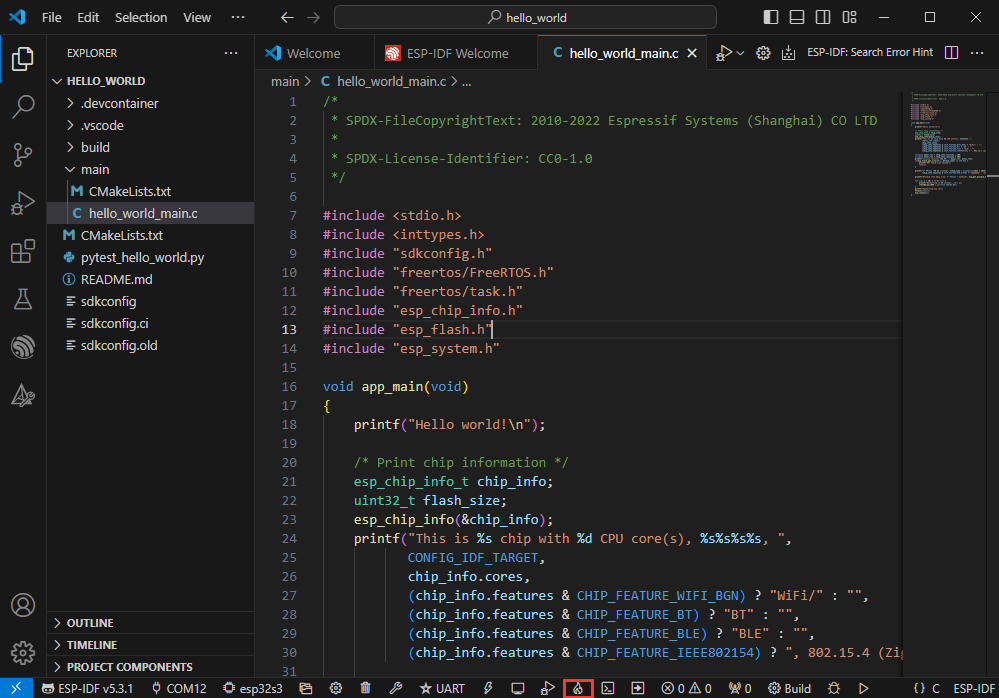

• 程序编译下载完成，打开串口监控可以看到打印输出的ADC的值和电压，如下图所示：


【程序说明】

• 通过I2C协议，分别对PCF85063芯片进行初始化、设置时间、间隔读取时间，然后打印到终端

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• void i2c_rtc_loop_task(void *arg) ：创建一个RTC任务来实现RTC功能，每隔1秒读取一次RTC芯片的时钟，然后输出到终端。

【运行效果】

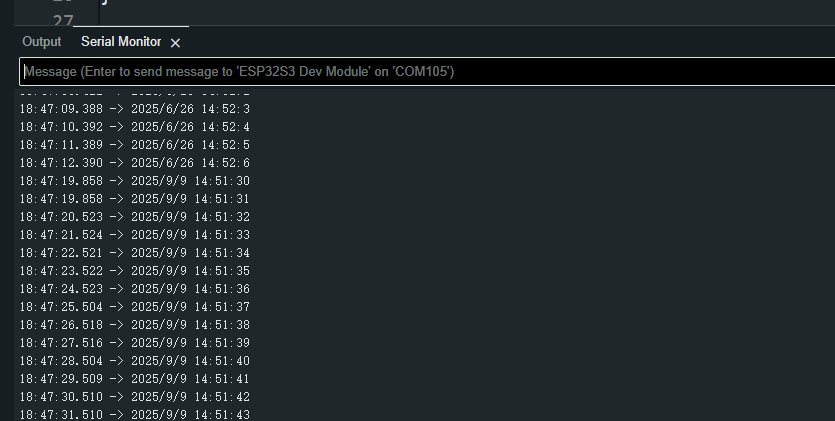

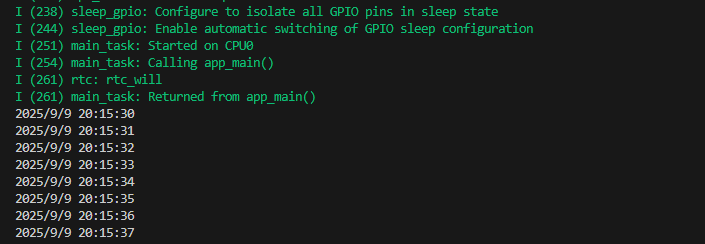

• 程序编译下载完成，打开串口监控可以看到打印输出的RTC时间，如下图所示：


【程序说明】

• 通过I2C协议，对QMI8658芯片进行初始化设置，然后每隔200毫秒读取对应的姿态信息打印到终端

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• void i2c_qmi_loop_task(void *arg) ：创建一个QMI任务来实现获取姿态信息，在任务中读取并打印加速度计、陀螺仪数据，并将获取的结果输出到串口控制台，间隔200毫秒。

【运行效果】

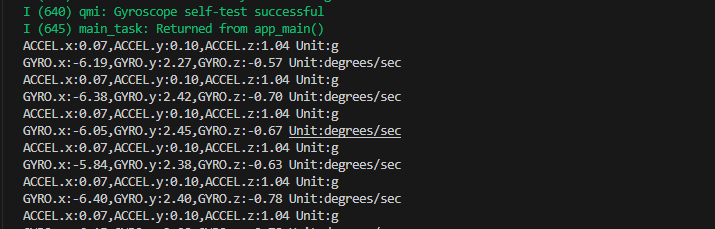

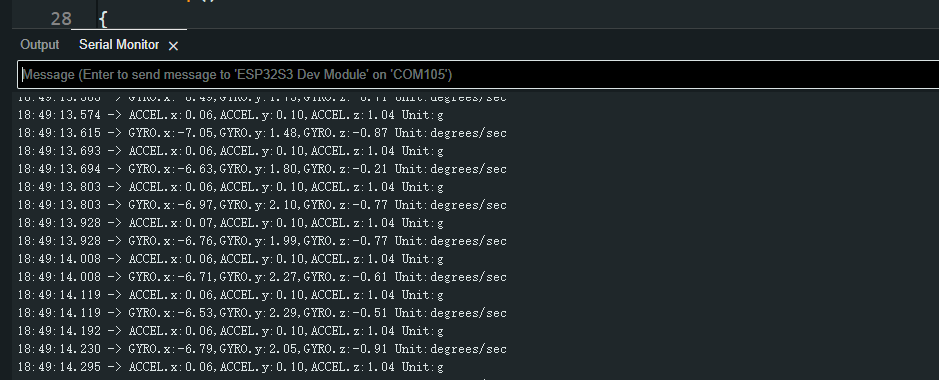

• 打开串口监控，可以看到打印输出的IMU发出来的原始数据(欧拉角需要自己转换)，如下图所示：


【程序说明】

• 通过SDMMC方式驱动SD卡，成功挂载之后把SD卡信息打印到终端。

【硬件连接】

• 上电之前先给板子装上FatFs格式的SD卡

【代码分析】

• sdcard_init(void) ：使用1线SDMMC方式初始化SD卡。
• sdcard_loop_task(void *arg)：测试SD卡读写功能的任务，需要取消#define sdcard_write_Test宏定义的注释。

//#define sdcard_write_Test

【运行效果】

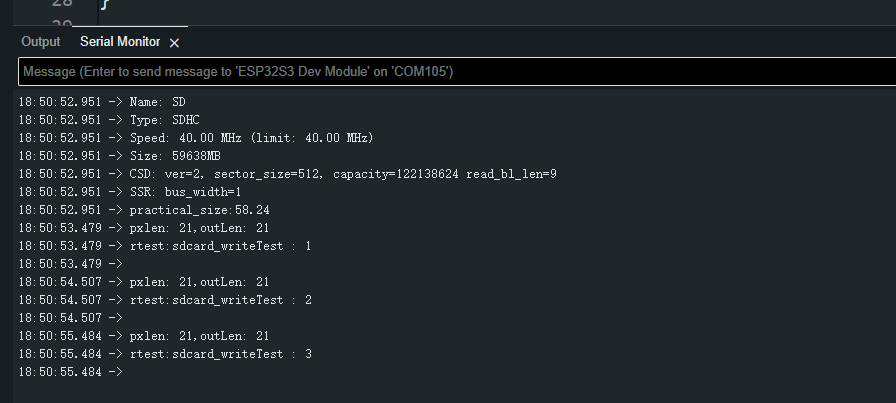

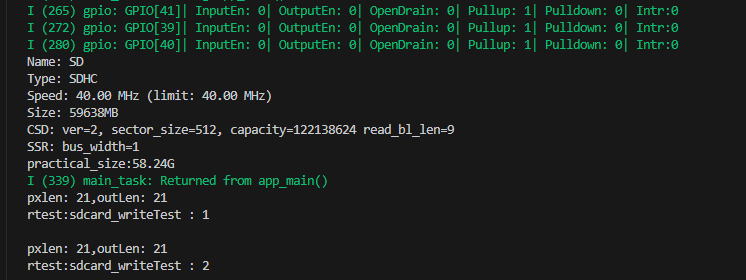

• 点击串口监控设备，可以看到输出的SD卡的信息，practical_size是SD卡的实际容量，如下图所示：


【程序说明】

• 该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【代码分析】

• 在softap_example_main.c文件找到SSID和PASSWORD，然后手机或其他处于 STA 模式的设备即可使用该 SSID 和 PASSWORD 连接到开发板。

#define EXAMPLE_ESP_WIFI_SSID      "waveshare_esp32"
#define EXAMPLE_ESP_WIFI_PASSWORD      "wav123456"

【运行效果】

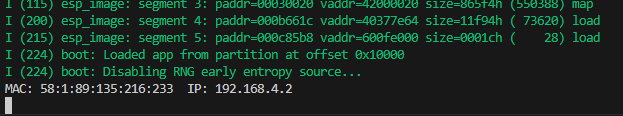

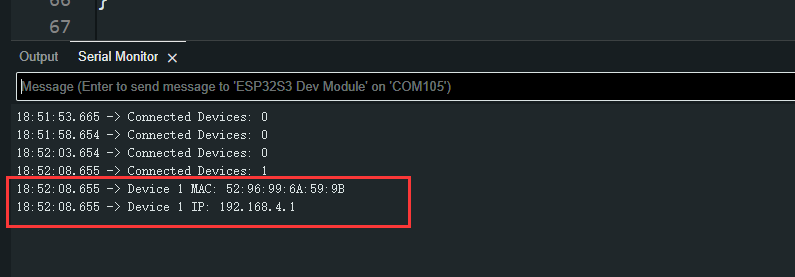

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出该设备的MAC地址和IP地址，如图：

【程序说明】

• 该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【代码分析】

• 在esp_wifi_bsp.c文件找到ssid和password，然后将其修改为当前环境中可用路由器的SSID 和 Password。

wifi_config_t wifi_config = {
      .sta = {
        .ssid = "PDCN",
        .password = "1234567890",
      },
  };

【运行效果】

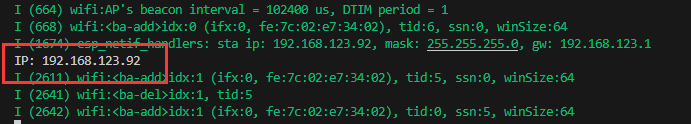

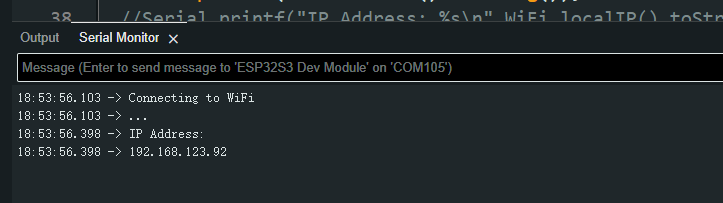

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的IP地址，如图：

【程序说明】

• 使用锂电池供电的情况下，演示如何通过PWR按键控制系统的电源。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup_ui(lv_ui *ui) ：初始化ui界面，使得控制可视化。
• tca9554_init() ：初始化锂电池控制IO端口。
• button_Init()：初始化按键以及各类触发事件。
• example_button_pwr_task(void* parmeter)：等待按键事件触发的任务。

【运行效果】

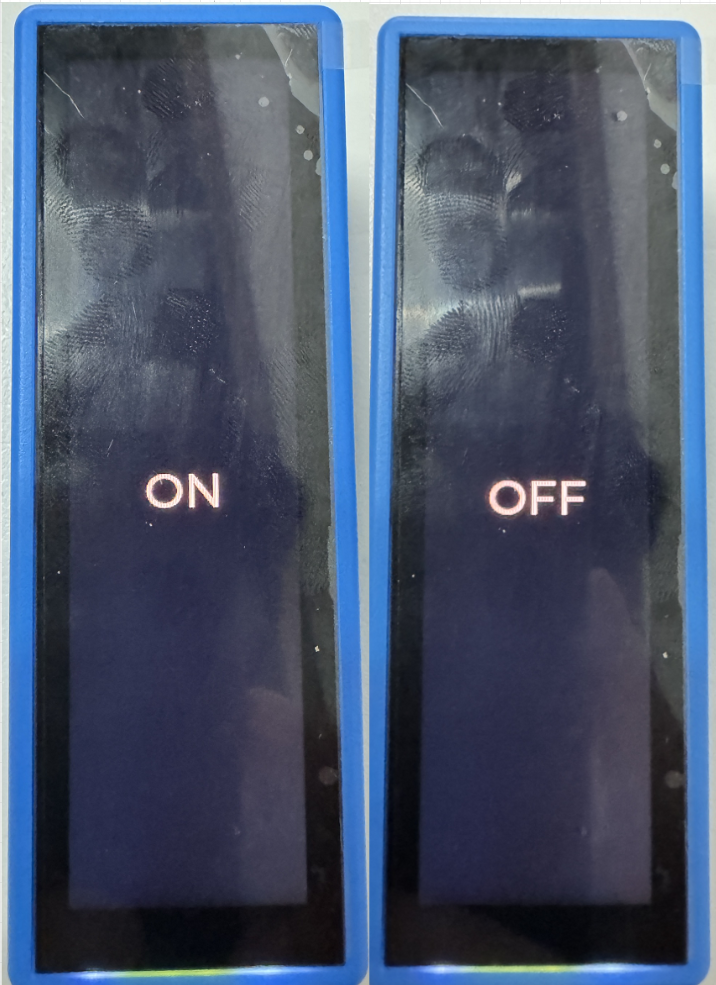

• 程序烧录完成后，断开USB供电，接入锂电池，通过长按PWR按键进行开机，如图：

1.长按PWR按键，等待屏幕显示"ON"，表示启动成功，松开按键即可
2.再次长按PWR按键，等待屏幕显示"OFF"，表示电源关闭成功，松开按键即可

【程序说明】

• 演示如何获取麦克风的数据，然后再通过扬声器播放。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• i2c_master_Init() ：初始化I2C总线。
• tca9554_init() ：初始化功放CTRL控制IO端口。
• lvgl_port_init();：初始化lvgl接口。
• user_audio_bsp_init();：初始化audio接口。

【运行效果】

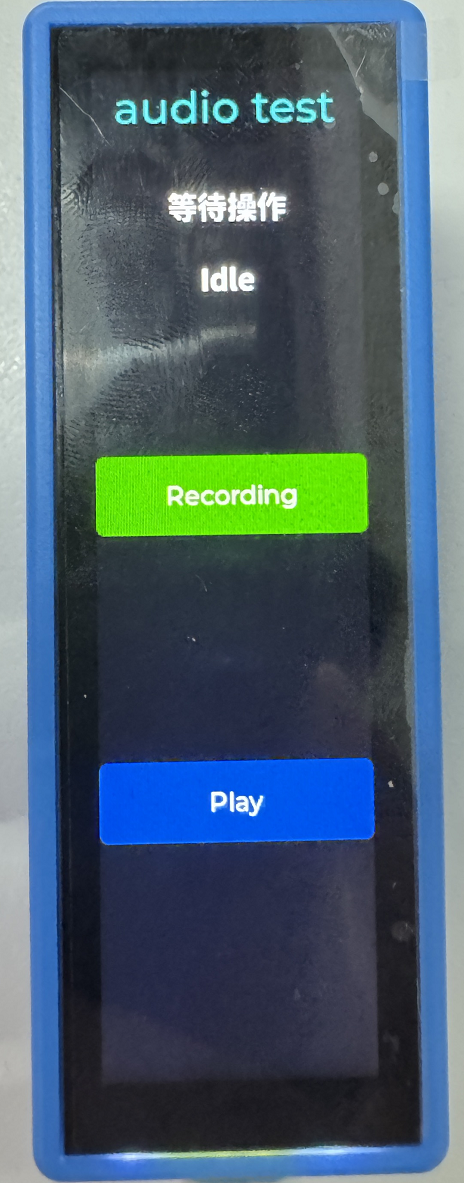

• 程序烧录完成后，如图：

1.单击Recording即可进入录音模式，对着MIC说话，3秒后自动结束
2.单击Play，播放刚刚录的声音
3.单击Play Music，可以播放一段音乐
4.单击Music Exit，可以打断音乐播放

【程序说明】

• 通过移植LVGL V8，在屏幕上实现一些多功能的GUI界面。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• 如果需要旋转90度显示，可以在user_config.h文件找到#define Rotated宏定义，给值“USER_DISP_ROT_90”即可。
• 如果需要进行背光测试，可以在user_config.h文件找到#define Backlight_Testing宏定义，给值“true”即可。

#define Backlight_Testing 0
#define USER_DISP_ROT_90    1
#define USER_DISP_ROT_NONO  0
#define Rotated USER_DISP_ROT_NONO   //软件实现旋转

【运行效果】

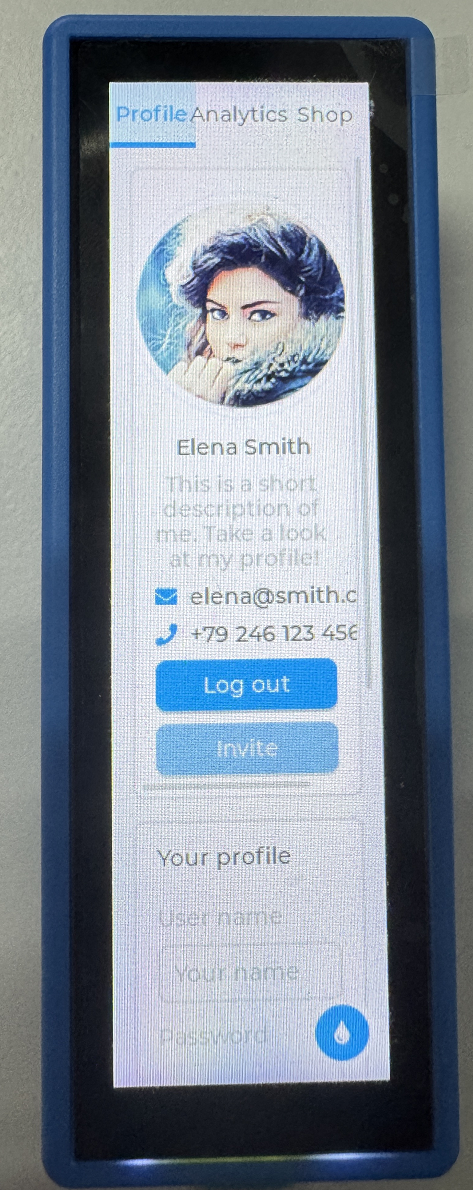

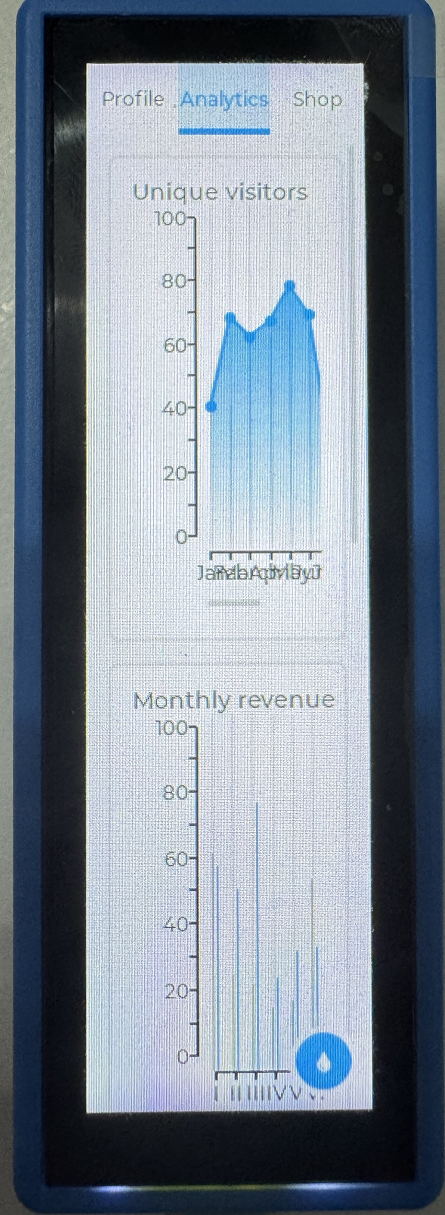

• 程序烧录完成后，设备的运行效果如下：

【程序说明】

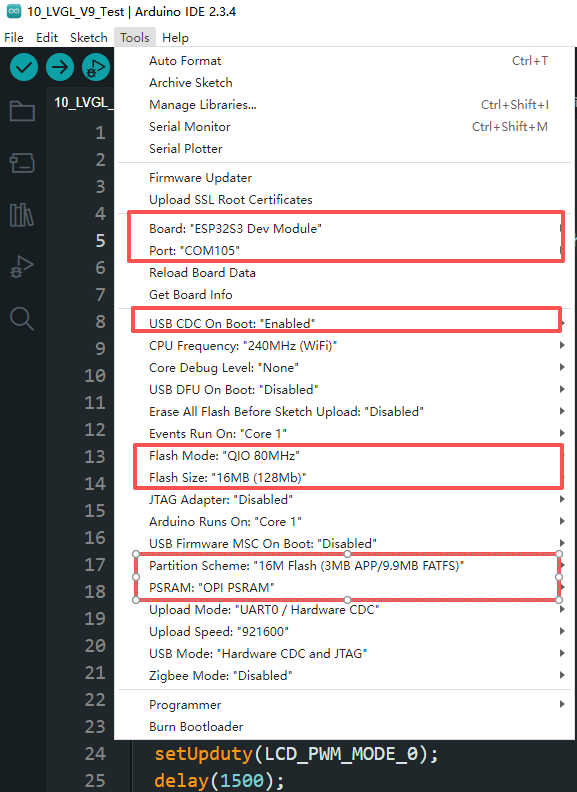

• 通过移植LVGL V9，在屏幕上实现一些多功能的GUI界面。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• 如果需要旋转90度显示，可以在user_config.h文件找到#define Rotated宏定义，给值“USER_DISP_ROT_90”即可。
• 如果需要进行背光测试，可以在user_config.h文件找到#define Backlight_Testing宏定义，给值“true”即可。

#define Backlight_Testing 0
#define USER_DISP_ROT_90    1
#define USER_DISP_ROT_NONO  0
#define Rotated USER_DISP_ROT_NONO   //软件实现旋转

【运行效果】

• 程序烧录完成后，设备的运行效果如下：

【程序说明】

• 综合性工程，简单测试板载硬件功能，也可以直接使用我们提供的BIN固件烧录。

【硬件连接】

• 使用USB线把板子接入电脑

【运行效果】

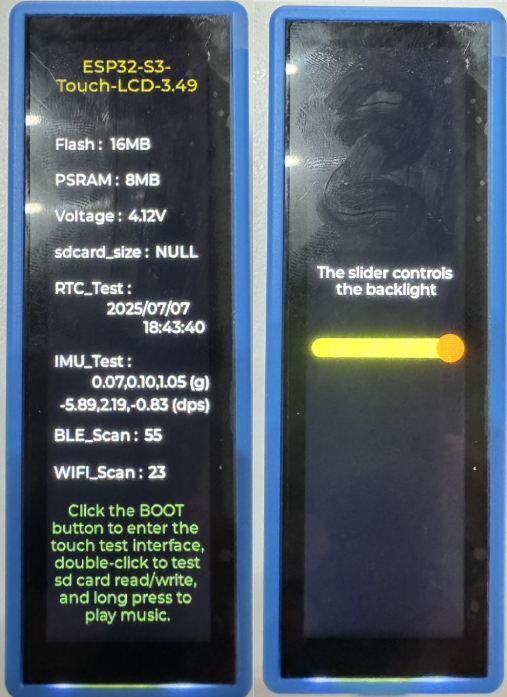

• 主界面效果图，如图：


1.可以通过主界面，判断板载的硬件是否正常工作
2.左滑动，可进行背光控制

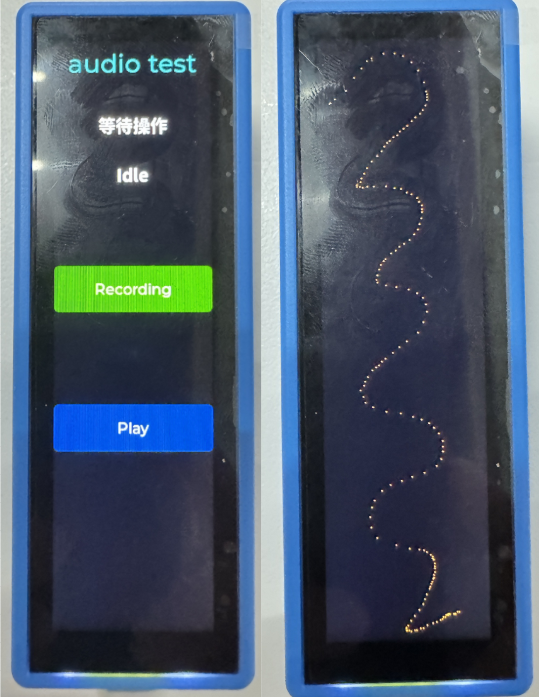

• Touch和Audio控制界面，如图：


1.长按BOOT按键，可以进入audio界面，该界面可测试录音和播放功能，再次长按BOOT按键，退回主界面
2.单击BOOT按键，可以进入Touch界面，该界面可以绘画Touch轨迹

• 当前示例程序有提供测试固件，可通过直接烧录测试固件来测试板载设备功能正常与否
• bin文件路径：

  ..\ESP32-S3-Touch-LCD-3.49-Demo\Firmware
