ESP32-S3-Relay-1CH 使用教程

产品介绍

产品简介

ESP32-S3-Relay-1CH 是一款基于 ESP32-S3 主控，支持 WiFi、蓝牙、RS485 等外设接口的工业级 1 路 WiFi 网络继电器。内置电源隔离、光耦隔离等保护电路，安全稳定更可靠,适用于AIoT领域。

产品特性

  • 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 2.4GHz WiFi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
  • 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  • 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 板载有接线端子供电接口，支持 5V 电压范围供电
  • 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
  • 板载数字隔离，避免外部信号干扰控制芯片
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载电源和 RS485 收发指示灯，方便感知设备的运行工作状态
  • 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

产品参数

参数名称参数
供电电压5V (或 5V/1A Type-C接口)
继电器路数1路
触点类型一常开一常闭
接线端口Type-C
通信协议USB协议
产品尺寸88（H）x 122（V） mm

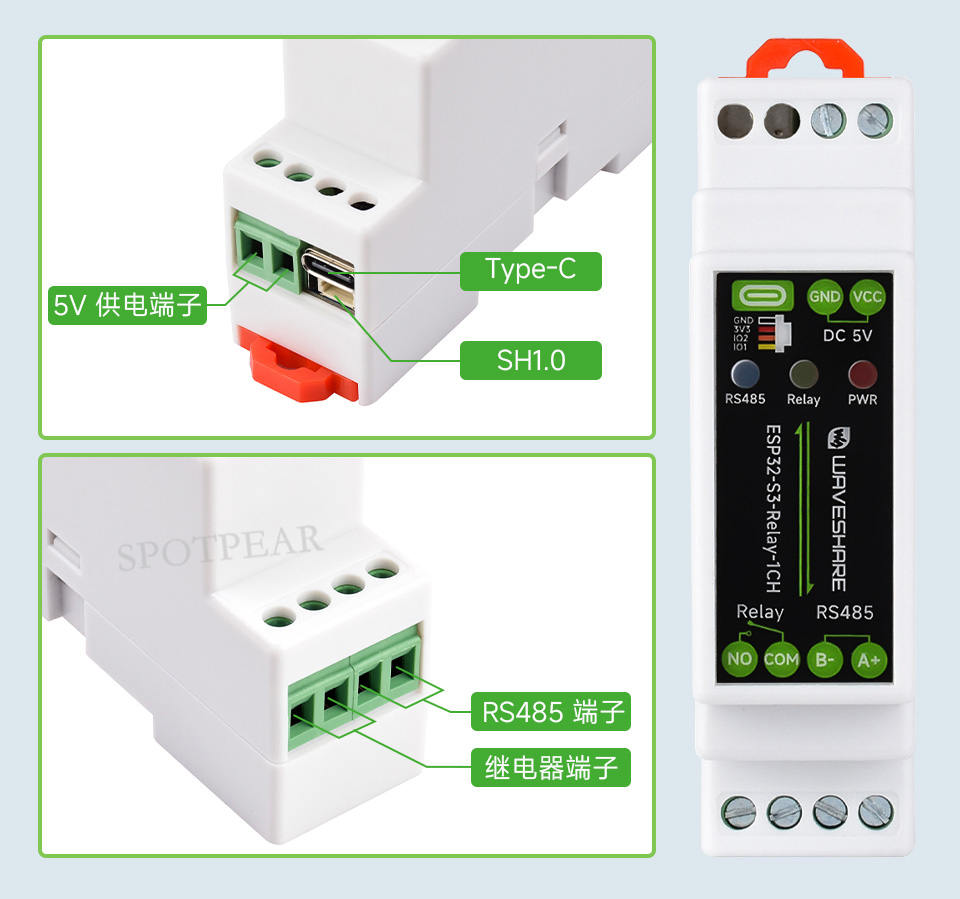

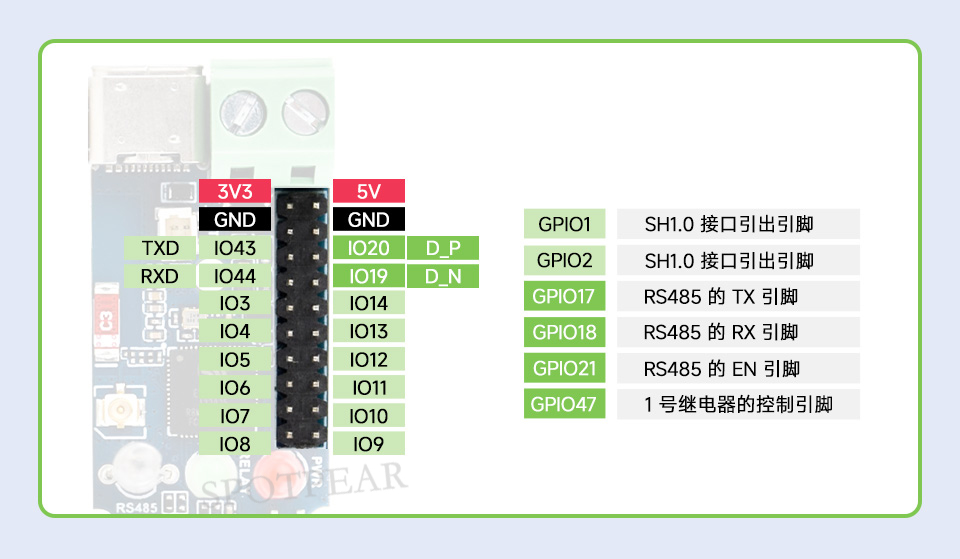

接口介绍

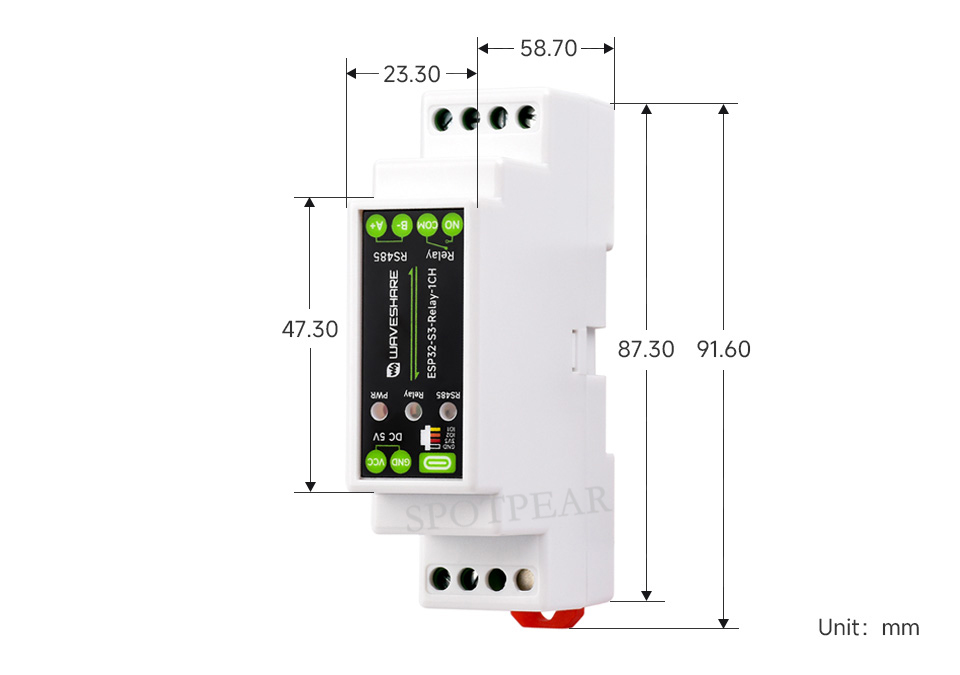

产品尺寸



用电安全注意事项

  • 本产品须由专业的电工或技术人员作业使用，使用过程中请做好用电安全,防漏电和绝缘等保护措施。
  • 在安装、维护或更换继电器设备之前，请务必关闭电源并拔下插头。
  • 请勿试图拆卸继电器设备，以免损坏设备或导致电击危险。
  • 请妥善安装放置继电器设备产品，请勿在潮湿、过热、易燃坏境中使用，避免因安装或使用不慎，引发安全事故。

使用说明

ESP32-S3-Relay-1CH 目前提供 Arduino IDE开发工具和框架，你可以根据项目需求和个人习惯选择适合的开发工具。

开发工具介绍


Arduino IDE

Arduino IDE是一款便捷灵活、方便上手的开源电子原型平台。不需要太多基础，简单学习后，你也可以快速地进行开发。同时，Arduino 拥有庞大的全球用户社区，提供了海量的开源代码、项目示例和教程，还有丰富的库资源，封装了复杂功能，让开发者能快速实现各种功能。


器件准备

在操作前，建议先浏览目录，快速了解文档结构。为顺利操作，请仔细阅读FAQ，提前了解可能的问题。文档中所有资料均提供超链接，方便下载。

Arduino开发

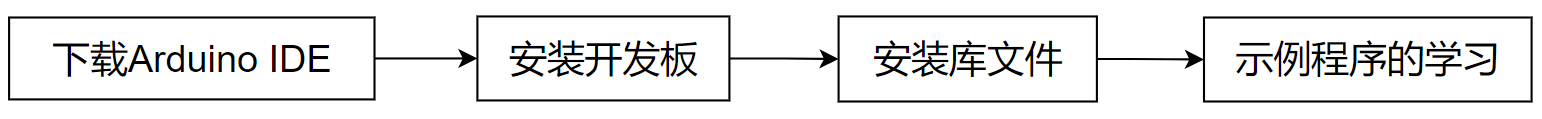

本章介绍 Arduino 环境搭建，包括 Arduino IDE、ESP32板管理、相关库的安装，程序编译下载及示例程序测试，帮助用户掌握开发板，便于二次开发。

环境搭建

下载和安装 Arduino IDE

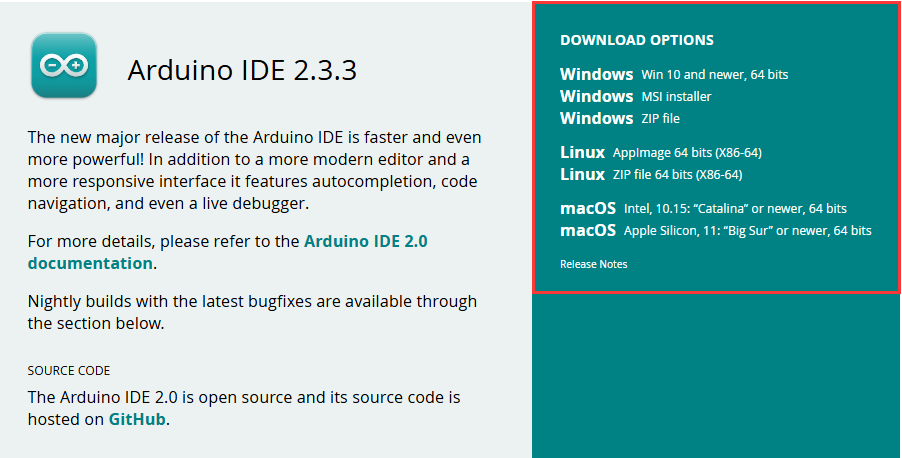

  • 点击访问Arduino官网，选择对应的系统和系统位数下载。

  • 运行安装程序，全部默认安装即可。

安装 ESP32 开发板

  • ESP32相关主板在Arduino IDE使用，须先安装“esp32 by Espressif Systems”库。
  • 根据板安装要求进行安装，一般推荐“在线安装”， 若在线安装失败，则使用“离线安装”。
  • 安装教程，详见：Arduino 板管理教程
  • ESP32-S3-Relay-1CH 所需开发板安装说明
板名称板安装要求版本号要求
esp32 by Espressif Systems“离线”安装/“在线”安装3.0.x

安装库

  • 在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装。若库安装要求离线安装，则必须使用提供的库文件
    对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
  • 库安装教程，详见：Arduino 库管理教程
  • ESP32-S3-Relay-1CH 库文件存放于示例程序中，点击此处跳转：ESP32-S3-Relay-1CH 示例程序
  • ESP32-S3-Relay-1CH 库文件安装说明
库名称说明版本库安装要求
ArduinoJson轻量 JSON 库v6.21.4“在线”或“离线”安装
PubSubClientMQTT 消息订阅发布库v2.8.0“在线”或“离线”安装
NTPClient网络时间同步客户端库v3.2.1“在线”或“离线”安装
LVGL更多学习及使用可参考LVGL官方文档

运行第一个 Arduino 程序


如果你刚入门学习ESP32和Arduino，还不知道如何创建、编译、烧录和运行Arduino ESP32程序，那么请展开看看，希望可以帮助到你！

新建工程

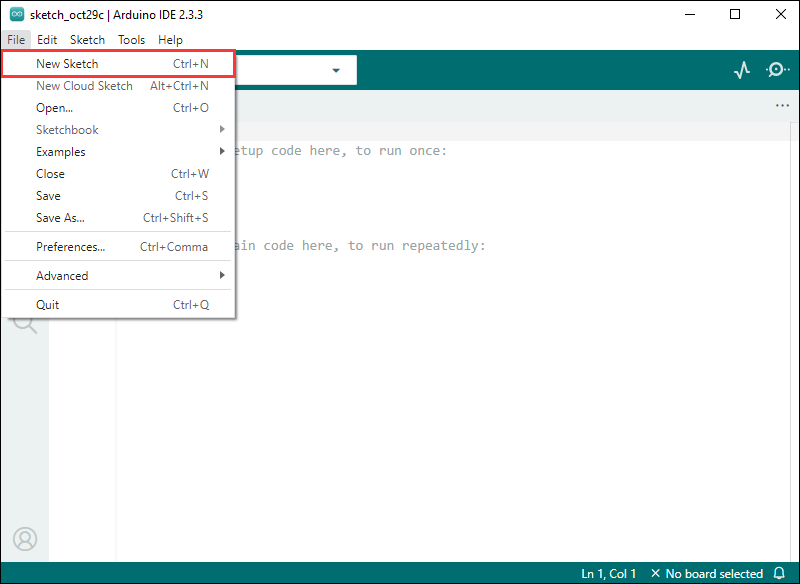

  • 运行Arduino IDE，选择 File -> New Sketch

  • 输入代码：
void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
}

void loop() {
  // put your main code here, to run repeatedly:
  Serial.println("Hello, World!");
  delay(2000);
}

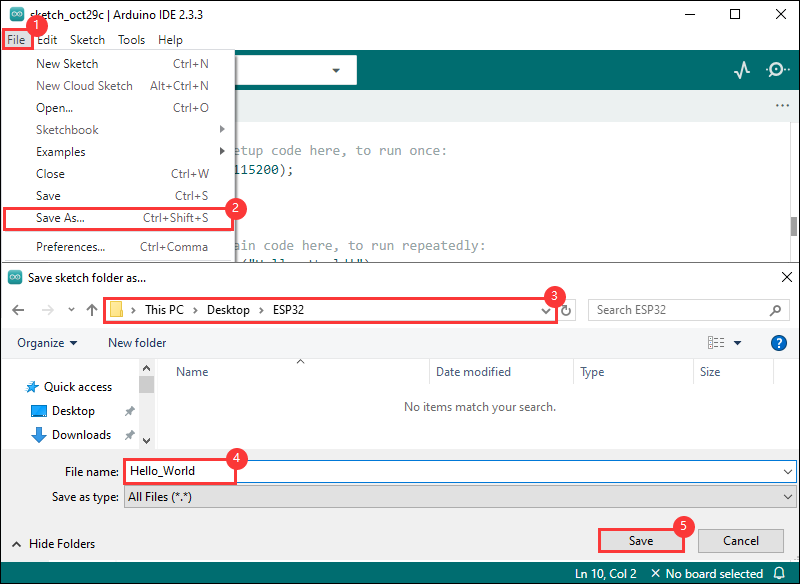

  • 保存代码工程，选择 File -> Save As...；在弹出的菜单选择保存工程路径，并输入工程名，如 Hello_World，点击保存

编译和烧录程序

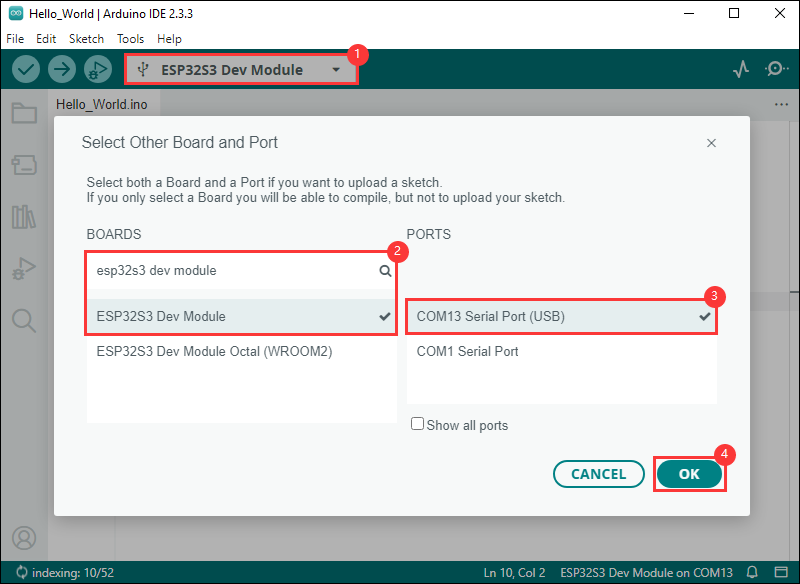

  • 选择对应的开发板，以ESP32S3主板为例：

①. 点击选择下拉框选项“Select Other Board and Port”；
②. 搜索需要的开发板型号“esp32s3 dev module”并选择；
③. 选择COM口；
④. 保存选择。

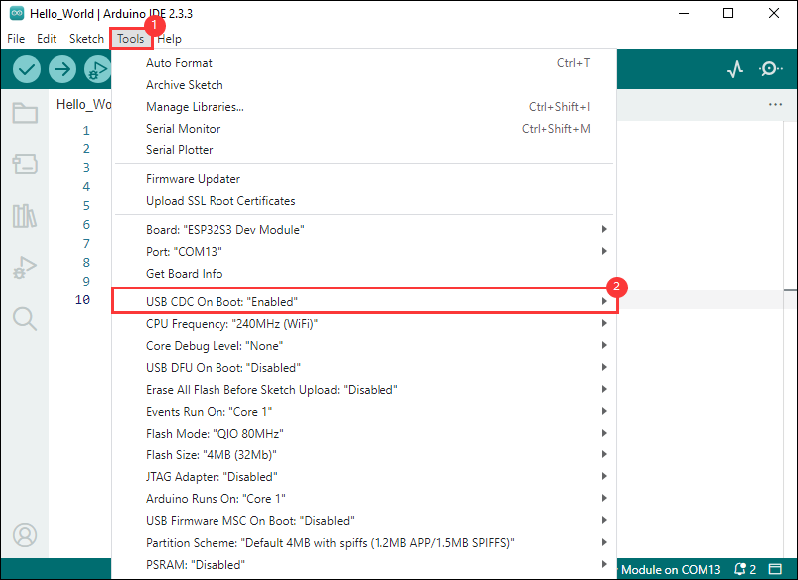

  • 若ESP32S3主板只有USB口，须打开（Enable）USB CDC，如下图所示：

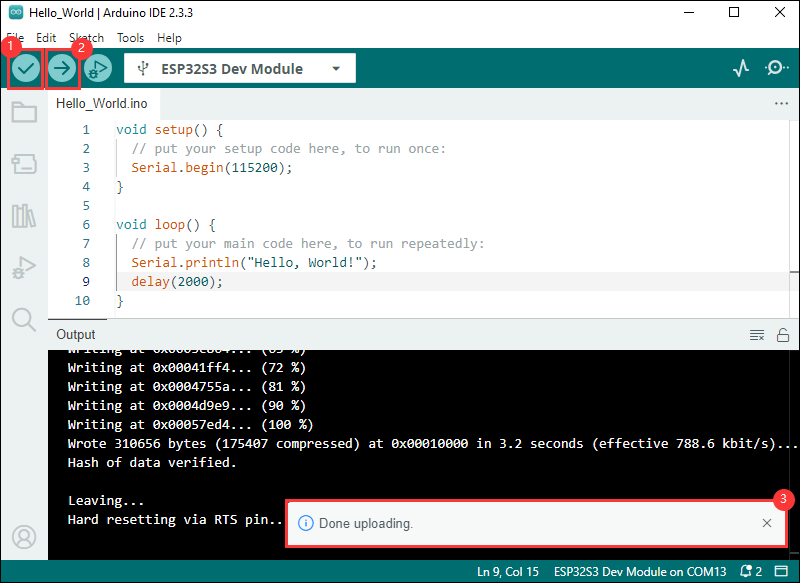

  • 编译并上传程序：

①. 编译程序；②. 编译并下载程序；③. 下载成功。

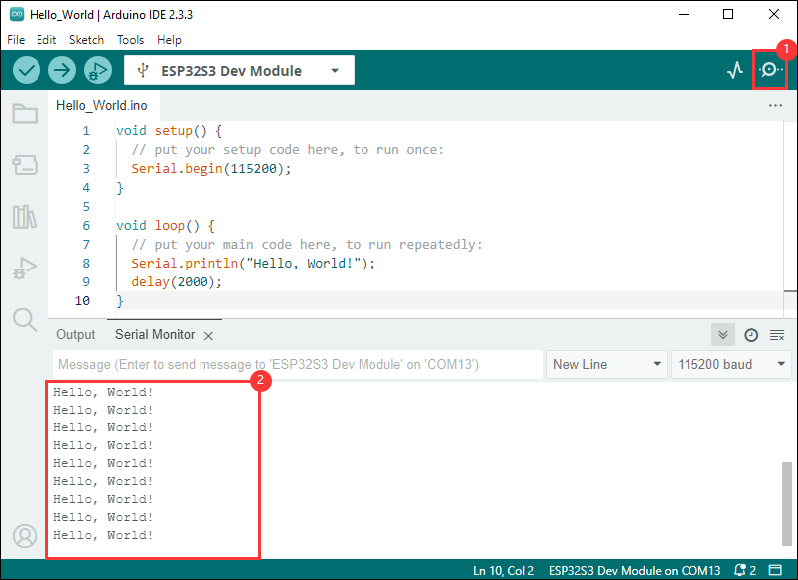

  • 打开串口监视窗口，程序每隔2秒会打印“Hello World!”，运行情况如下所示：


示例程序


  • ESP32-S3-Relay-1CH 示例程序
示例程序基础例程说明依赖库
01_MAIN_WIFI_APRS485 接口控制，蓝牙控制，蓝牙发送IP，Web页面控制(近距离)可直接烧录
Web 页仅连接到设备 WIFI 才可使用
02_MAIN_WIFI_STARS485 接口控制，蓝牙控制，蓝牙发送IP，Web页面控制(近距离)需 修改 要连接的 WIFI
Web页仅内网使用
03_MAIN_WIFI_MQTTRS485 接口控制，蓝牙控制，蓝牙发送IP，Waveshare云控制(远距离)需 修改 要连接的 WIFI
须在Waveshare云中 创建 设备
04_MAIN_ALLRS485 接口控制，蓝牙控制，蓝牙发送IP，Web页面控制(近距离)，Waveshare云控制(远距离)需 修改 要连接的 WIFI
须在Waveshare云中 创建 设备
Web页仅内网使用

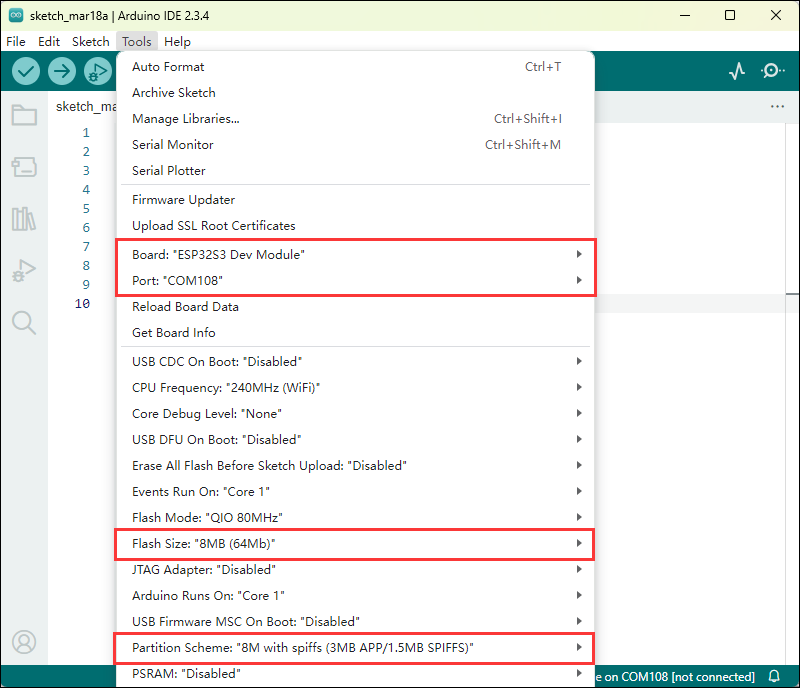

Arduino 工程参数设置


01_MAIN_WIFI_AP

【程序说明】

  • 本示例实现了通过 WiFi、蓝牙和 RS485 去控制 1 个继电器的开关，此示例开启的是WiFi的AP模式

【注意事项】

  • 可直接烧录
  • Web 页仅连接到设备 WIFI 才可使用

【RS485控制】

【蓝牙控制】

【Web页面控制】

02_MAIN_WIFI_STA

【程序说明】

  • 本示例实现了通过 WiFi、蓝牙和 RS485 去控制 6 个继电器的开关，此示例开启的是WiFi的STA模式

【注意事项】

  • 需修改要连接的 WIFI
  • Web页仅支持控制设备和本产品在同一网络下使用，若使用手机端控制，需关掉移动网络

【RS485控制】

【蓝牙控制】

【Web页面控制】

03_MAIN_WIFI_MQTT

【程序说明】

  • 本示例通过 MQTT、蓝牙 和 RS485 通信方式控制 6 个继电器。它使用 ESP32 作为主控制单元，支持连接 Wi-Fi 和蓝牙，并提供了基于 MQTT 协议的远程控制

【注意事项】

  • 需修改要连接的 WIFI
  • 须在Waveshare云中创建设备

【RS485控制】

【蓝牙控制】

【Waveshare云控制】

04_MAIN_ALL

【程序说明】

  • 本示例为RS485 接口控制、蓝牙控制、Web页面控制(近距离)、Waveshare云控制(远距离)全部功能集合

【注意事项】

  • 需修改要连接的 WIFI
  • Web页仅支持控制设备和本产品在同一网络下使用，若使用手机端控制，需关掉移动网络
  • 须在Waveshare云中创建设备

【RS485控制】

【蓝牙控制】

【Web页面控制】

【Waveshare云控制】

外部扩展


RS485 扩展继电器路数

  • 使用 Modbus RTU Relay 扩展 8 路继电器
  • 4个主示例文件已兼容该操作，需将WS_imformation.h 中的 Extension_Enable 设置为 1（默认为1）
  • 可通过蓝牙控制外部扩展的继电器
操作指令指令功能
06 01切换 Modbus RTU Relay 的 CH1 继电器的状态
06 02切换 Modbus RTU Relay 的 CH2 继电器的状态
06 03切换 Modbus RTU Relay 的 CH3 继电器的状态
06 04切换 Modbus RTU Relay 的 CH4 继电器的状态
06 05切换 Modbus RTU Relay 的 CH5 继电器的状态
06 06切换 Modbus RTU Relay 的 CH6 继电器的状态
06 07切换 Modbus RTU Relay 的 CH7 继电器的状态
06 08切换 Modbus RTU Relay 的 CH8 继电器的状态
06 09开启 Modbus RTU Relay 的所有继电器
06 0A关闭 Modbus RTU Relay 的所有继电器
  • 蓝牙控制继电器的指令为字符1~8，即十六进制的 0x06 0x01 ~ 0x38 0x0A

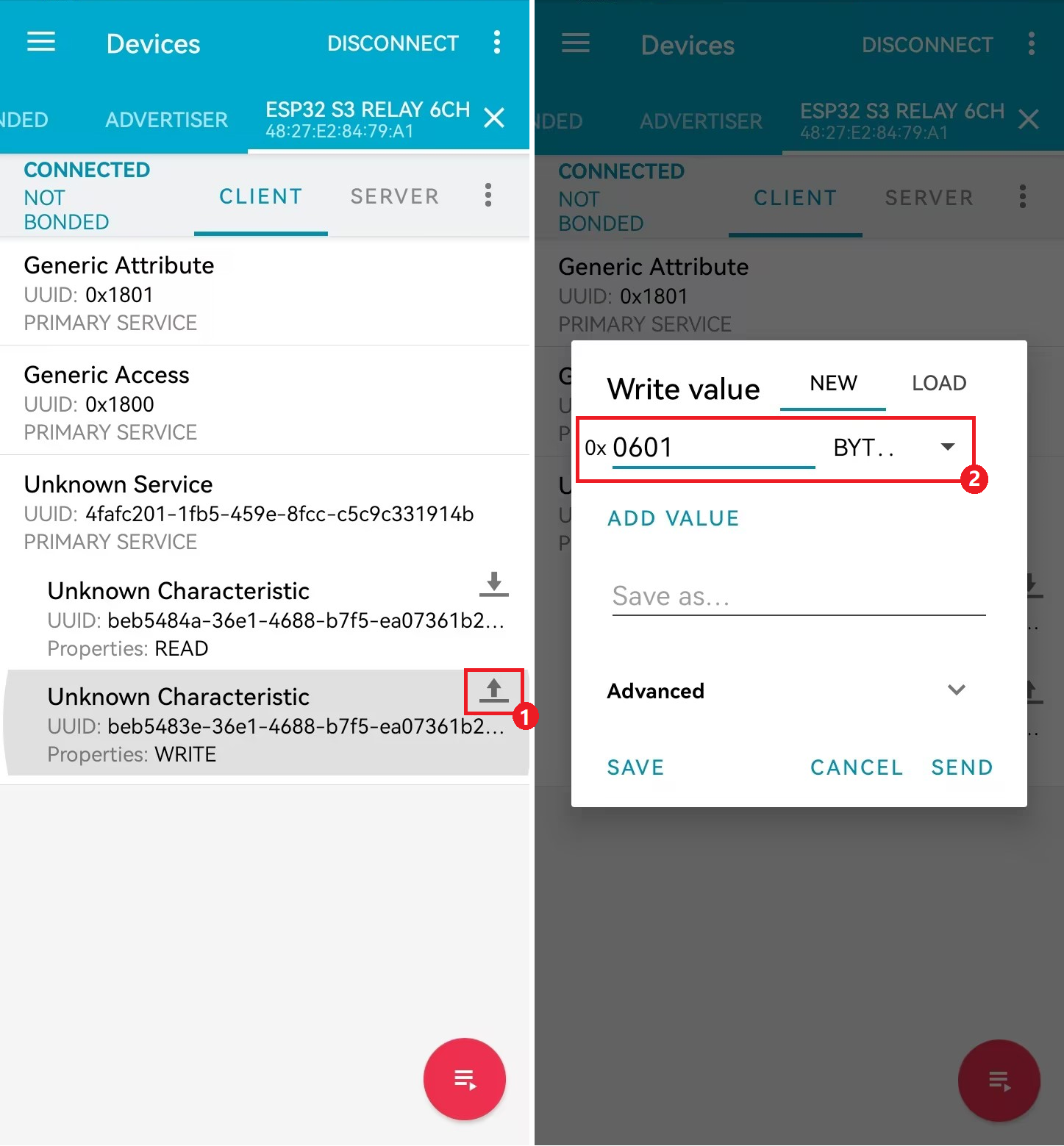

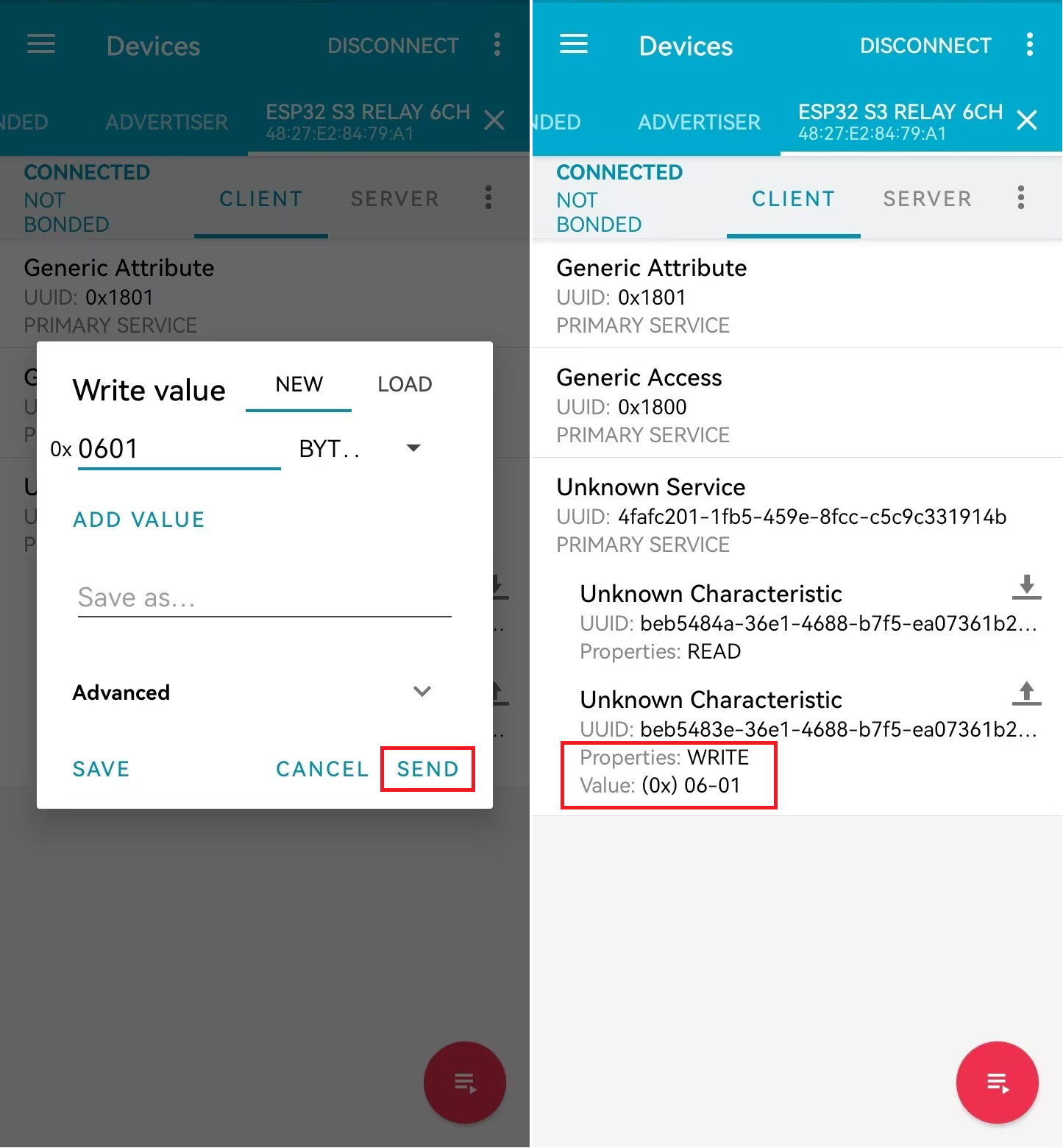

  • 点击发送按钮，填写需要发送的数据（当前为十六进制发送）,如下输入 0x06 0x01


  • 发送 0x06 0x01 可控制继电器 CH1 进行状态翻转

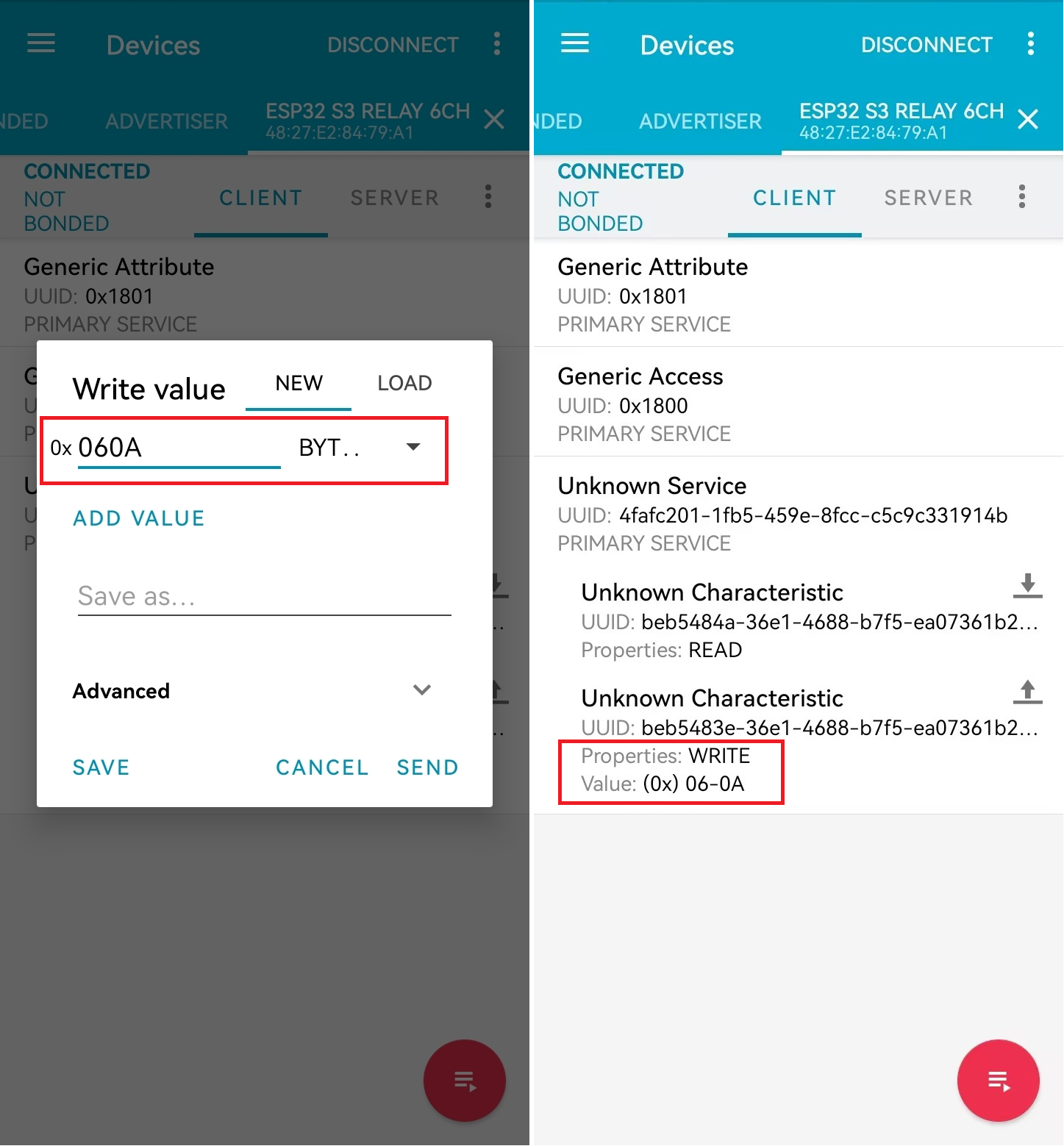

  • 发送 0x06 0x0A 可控制关闭所有继电器



Flash固件的烧录与擦除

  • 当前示例程序有提供测试固件，可通过直接烧录测试固件来测试板载设备功能正常与否
  • bin文件路径：
    ..\ESP32-S3-Relay-1CH\Firmware\Factory bin
Flash固件的烧录与擦除教程参考

资料

示例程序

数据手册

ESP32-S3

软件工具

Arduino

VScode

Thonny

调试工具

其他资料链接

FAQ

问题：模块下载程序后，重新下载，有时会出现无法连接串口，或者烧录失败的情况？

  • 可长按BOOT按键，同时按下RESET，然后松开RESET，再松开BOOT按键，此时模块可进入下载模式，可解决大部分无法下载的问题。


问题：模块出现一直复位的情况，从设备管理器查看识别状况会一闪一闪的？

  • 这种情况可能是由于 Flash 空白导致 USB 口不稳定，可长按BOOT按键，同时按下RESET，然后松开RESET，再松开BOOT按键，此时模块可进入下载模式烧录固件（程序）即可解决该情况。


问题： 程序首次编译超级慢怎么处理?

  • 首次编译很慢属于正常情况，耐心等待即可


问题： ESP-IDF烧录成功串口显示“waiting for download...”怎么处理？

  • 若开发板有复位键则按下复位键；若没有复位键，请重新上电


问题： 找不到AppData文件夹怎么处理？

  • 部分AppData文件夹是默认隐藏的，可以设置为显示。
  • 英文系统：资源管理器->View->勾选“Hidden items”
  • 中文系统：文件资源管理器->查看->显示->勾选“隐藏的项目”


问题： 怎么查看自己使用的COM口?

  • Windows系统：

①通过设备管理器查看： 按下Windows + R键打开“运行”对话框； 输入devmgmt.msc并按回车键打开设备管理器； 展开“端口（COM和LPT）”部分，这里会列出所有的COM端口及其当前状态。
②使用命令提示符查看： 打开命令提示符（CMD）； 输入mode命令，这将显示所有COM端口的状态信息。
③查看硬件连接： 如果你已经连接了外部设备到COM口，通常设备会占用一个端口号，可以通过查看连接的硬件来确定使用的是哪个端口。

  • Linux系统：

①使用dmesg命令查看： 打开终端。
②使用ls命令查看： 输入ls /dev/ttyS*或ls /dev/ttyUSB*来列出所有的串口设备。
③使用setserial命令查看： 输入setserial -g /dev/ttyS*来查看所有串口设备的配置信息。


问题：在使用 MAC 设备时，程序烧录失败？


问题：为什么代码没问题且成功烧录，运行后没有输出？

  • 查看原理图，针对不同开发板的Type-C接口，对应代码处理输出不同：
    • USB直出的开发板，支持printf函数打印输出，若想支持Serial函数打印输出则需要使能USB CDC On Boot功能或者HWCDC声明
    • UART转USB的开发板，支持printf函数和Serial函数打印输出，无需使能USB CDC On Boot


问题：请注意！

  • 出厂程序仅供学习，若用于实际应用请自行优化程序逻辑。


问题：使用RS485控制其他设备时不灵敏、或通信不上？

  • 请将跳线帽移至 120R 再次尝试，部分 RS485 设备需要串入 120R 电阻
