ESP32-S3-1.28inch-AI 使用教程

【小智使用】


备注:客户第一次使用才需要操作,后面不用重复操作

】小智固件需要配网使用

[] 在上电后,用手机连接WIFI: Xiaozhi-xxxx


连接成功后稍等片刻会弹出配网页面,自动搜索当前环境内的热点



选择你局域网WIFI或手机热点并输入密码(或在上方手动输入账号密码),即可完成配网

(注:手机热点WIFI频段必须为2.4GHz,关闭手机热点的5G 6G兼容)

配网完成后屏幕会获取到设备码。


如无屏幕的设备:设备码会语音播报,记住语音播报的设备码,后面激活会用到。

】点击进入小智后台

】点击进入小智后台

[] 点击进入控制台

】注册账号


目前注册只支持以下国家或者地区:

+86 中国大陆、+852 中国香港、+853 中国澳门、+886 中国台湾、+1 美国/加拿大、+44 英国、+33 法国、+39 意大利、+49 德国、+48 波兰、+41 瑞士、+34 西班牙、+60 马来西亚、+61 澳大利亚、+62 印度尼西亚、+63 菲律宾、+64 新西兰、+65 新加坡、+66 泰国、+81 日本、+82 韩国、+84 越南、+91 印度、+92 巴基斯坦、+234 尼日利亚、+880 孟加拉国、+966 沙特阿拉伯、+971 阿联酋、+55 巴西、+52 墨西哥、+56 智利、+54 阿根廷、+20 埃及、+27 南非、+254 肯尼亚、+255 坦桑尼亚。。。。

其他国家持续更新中,进入网站-》控制台-》手机号下拉框可查看最新支持国家列表。

】点击添加设备激活


输入屏幕显示的设备码(或之前记录的语音播报设备码)


重启设备,等待连接,即可开始使用, 此时你需要按Boot按键手动唤醒开始对话,语音唤醒需设置声纹识别

】极其重要步骤-关闭 OTA 升级

备注:如果不关闭,后期设备更新,可能会导致设备黑屏

若黑屏,可以自己重刷固件恢复

以下默认是开启 OTA 升级的

点击关闭它只后如下:

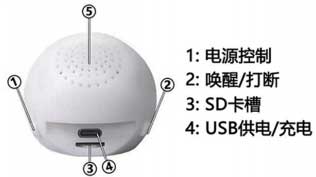

Boot 按键位置参考

[] 1.28 Boot位置



选角色和AI


点击确认,然后断电重启之后生效。

解绑设备


【天气时钟使用】

】下载固件

ESP32-S3-1.28-Weather-Clock.bin

参考【恢复出厂固件】新固件,新成功后重启电源

】连接WIFI热点:

参考视频:IOS端】 【安卓端

注意:是你的手机开一个热点,账号:spotpear 密码:12345678

你手机开热点之后。本产品会自动连接到你手机热点。

不是你的手机WIFI去连接这个产品的WIFI,这个产品无WIFI热点给你手机,是产品去连你手机热点WIFI


【恢复出厂固件】

】固件下载


ESP32-S3-1.28-AI (小智AI固件)

ESP32-S3-1.28-Weather-Clock.bin(天气时钟固件) (新增)

下载并打开烧录软件

烧录工具


如何使用


只需要烧出厂固件就行,如图


烧录成功,重新上电即可


【天空时钟源码编译】

】编译环境搭建:

】下载源代码

天气时钟源码:ESP32-S3-1.28-Weather-Clock

】安装库文件

 配置工程所需要的第三方库

导入 ESP32S3-S3-1.28-Weather-Clock\Arduino\libraries\ 库文件夹中的 库文件到arduino库路径中

lib文件夹下的TFT_eSPI、TJpg_Decoder、  ArduinoJson 、Time、HTTPClient 、lvgl、lv_conf.h 等复制到Arduino IDE 库路径的libraries下


备注:

-arduino中ESP32库版本为2.0.13

-如果之前安装过其他的LVGL 库,请删除之前的 LVGL库文件夹,将lib中的文件重新复制到 librarie 文件夹

】编译环境参数配置:



】WIFI 配置信息:


-》 打开下载的示例程序Arduino\examples\



(可通过这种方式修改WIFI账号密码为你自己路由器的账号密码)



修改完保存,编译烧录即可


【小智编译】

备注:小白忽略。程序员/研发人员编译教程资料

】编译环境安装:ESP-IDF的下载和安装

】编译小智

[] 下载源码

ESP32-S3-1.28-AI源码下载


进入终端,打开IDF 5.3或者双击桌面的ESP IDF5.3 Powershell

我解压的目录和你们的不一样,各自输入 刚刚解压的目录:

cd F:\project\esp32\ESP32AI\AW1\xiaozhi-esp32-main\xiaozhi-esp32-main

[] 设置芯片类型

再次输入以下命令把芯片设置为S3

idf.py set-target esp32s3


成功之后


[] 更换编译板子类型

默认编译出的固件是面包板的,需要输入 idf.py menuconfig 选择对应的板子型号


兼容【ESP32-S3-AI-DIY-Kit-(A)】【ESP32-S3-AI-Kit-(B)】【ESP32-S3-1.28-AI】进入Xiaozhi Assistant选项(按键盘回车按键进入选项)



选择需要编译的板子固件后按键盘的‘S’键保存 然后Esc退出menuconfig


[] 更改唤醒词

(根据需求来,可换可不换)

[] 开始编译

再次输入idf.py build进行编译



[] 开始烧录

输入idf.py build flash monitor


按回车按键,即可烧录

】相关参考

小智百科全书

已发布固件地址

【硬件参考】

屏幕分辨率:240 * 240

屏幕驱动:GC9A01

SPI引脚定义:

DC ---GPIO 10

CS ---GPIO 13

SCLK ---GPIO 14

MOSI ---GPIO 17

RESET ---GPIO 18

BL ---GPIO 3
