ESP32-S3-ePaper-1.54 使用教程

产品介绍

产品简介

本产品是一款专为低功耗应用设计的高性能、高集成墨水屏 e-Paper 开发板，搭载 ESP32-S3 微控制器，支持 Wi-Fi 与 BLE 双模通信。板载 1.54 英寸电子墨水屏，功耗极低，阳光下可视，适合便携设备及长续航场景。集成 RTC 实时时钟、SHTC3 温湿度传感器、Micro SD 卡槽、低功耗音频编解码芯片电路以及锂电池充放电管理电路。预留 USB、UART、I2C 及 GPIO 等扩展接口，便于功能拓展与传感器连接，为物联网终端、电子标签和便携显示器等应用提供灵活可靠的开发平台。

产品特性

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线
内置 512KB SRAM 和 384KB ROM，叠封 4MB Flash 和 2MB PSRAM
板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准时间管理及环境参数监测
无需背光，断电可长时间保持最后一屏的显示内容
板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
板载低功耗音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
搭载 1.54 英寸电子墨水屏，分辨率 200 × 200，具备高对比度、宽视角等特性

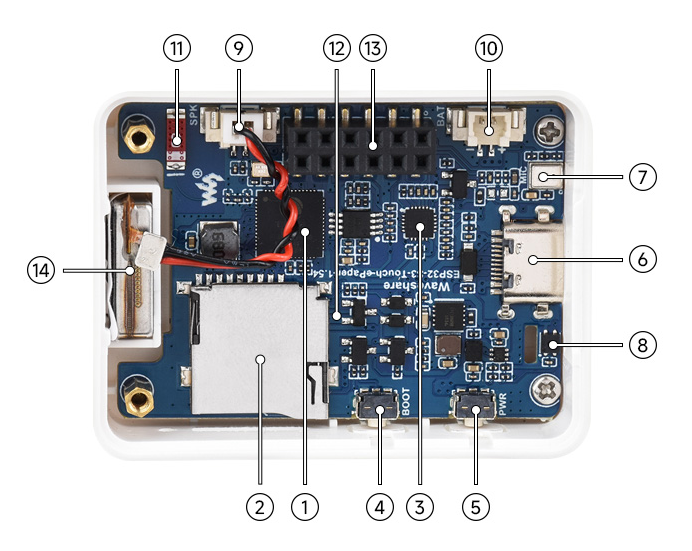

资源简介

1、ESP32-S3FH4R2
   Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 4MB Flash 和 2MB PSRAM
2、Micro SD卡槽
   使用时需要将 SD 卡格式化为 FAT32
3、ES8311 音频编解码芯片
   支持音频输入与输出，低功耗设计，适合语音识别与语音播放应用
4、BOOT 按键
   按住 BOOT，重新上电可以进入下载模式

5、PWR 电源按键
   配合程序可实现锂电池供电情况下的电源控制
6、Type-C 接口
   ESP32-S3 USB 接口，可用于烧录程序和日志打印
7、麦克风
   采集音频

8、SHTC3 温湿度传感器
   提供环境温湿度测量，便于实现环境监测功能
9、MX1.25 2PIN 扬声器接口
   音频输出信号，外接扬声器
10、MX1.25 2PIN 锂电池接口
   用于连接锂电池
11、板载贴片天线
   支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
12、PCF85063 (背面)
   RTC 时钟芯片，支持时间保持功能
13、2 × 6PIN 2.54mm 间距排母
   用于外部模块扩展，兼容杜邦线
14、扬声器
   播放音频

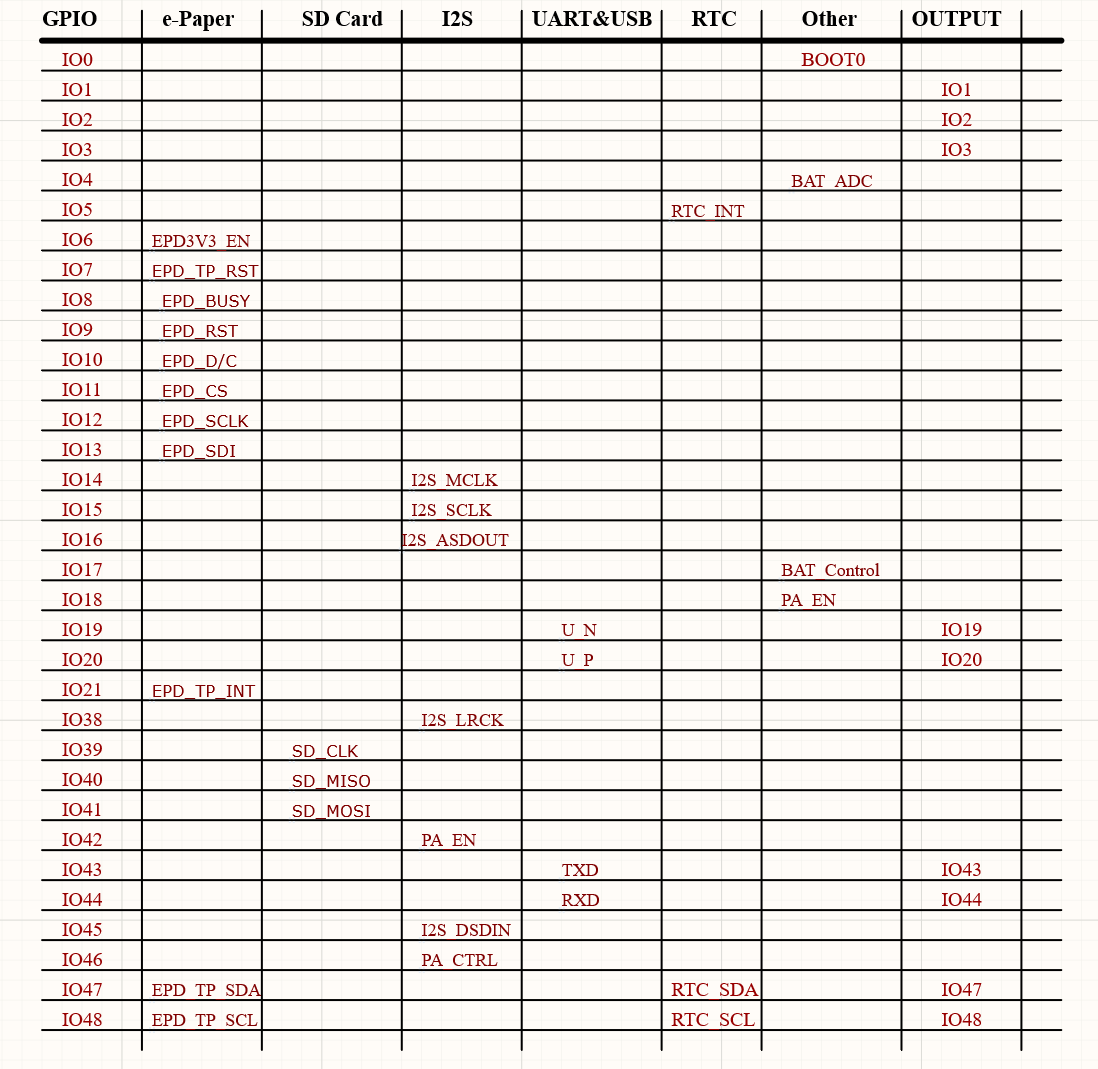

接口介绍

需要更加详细请查阅原理图

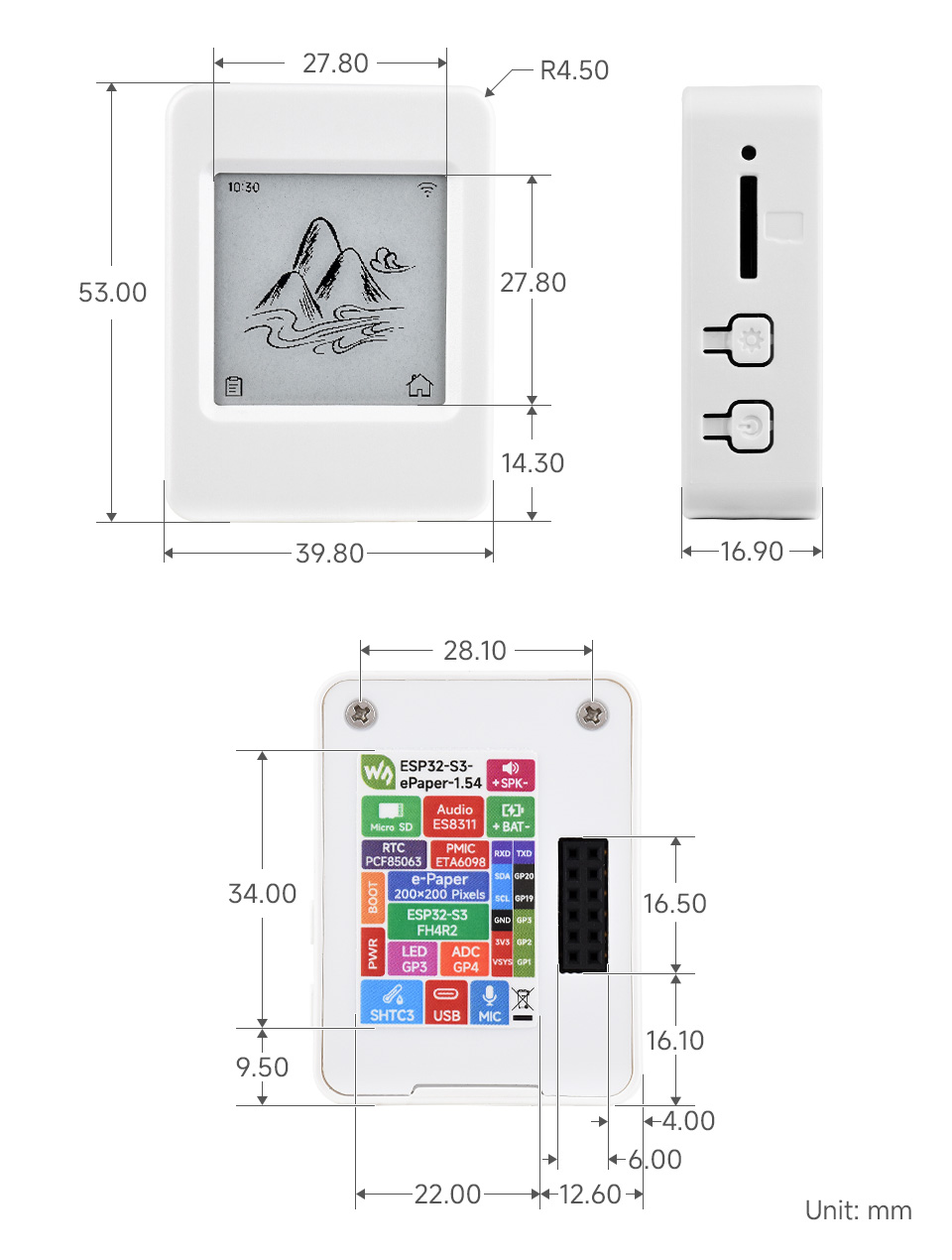

产品尺寸

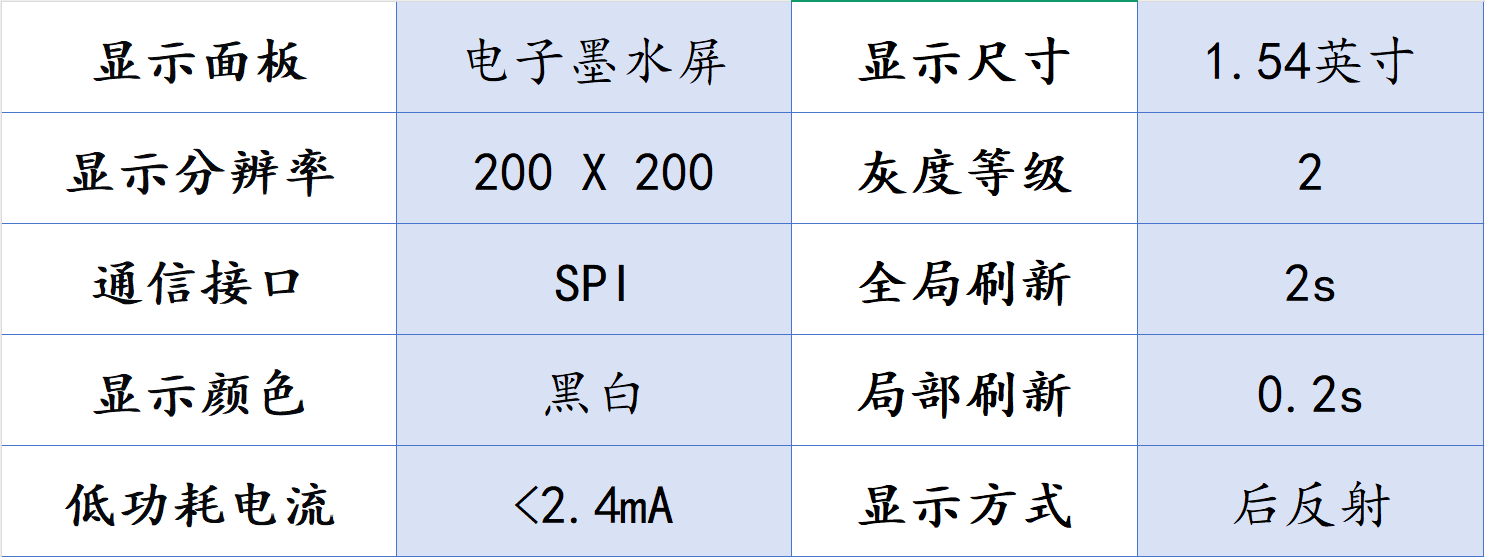

ePaper屏参数

使用说明

ESP32-S3-ePaper-1.54 目前提供 Arduino IDE 和 ESP-IDF 两种开发工具和框架，提供了灵活的开发选择，你可以根据项目需求和个人习惯选择适合的开发工具。

开发工具介绍


	Arduino IDE Arduino IDE是一款便捷灵活、方便上手的开源电子原型平台。不需要太多基础，简单学习后，你也可以快速地进行开发。同时，Arduino 拥有庞大的全球用户社区，提供了海量的开源代码、项目示例和教程，还有丰富的库资源，封装了复杂功能，让开发者能快速实现各种功能。
	ESP-IDF ESP-IDF，全称Espressif IDE，是乐鑫科技为 ESP系列芯片推出的专业开发框架。它使用C语言开发，包括编译器、调试器、烧录工具等，可在命令行下或使用集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）进行开发，插件提供代码导航、项目管理、调试等功能。

Arduino IDE

Arduino IDE是一款便捷灵活、方便上手的开源电子原型平台。不需要太多基础，简单学习后，你也可以快速地进行开发。同时，Arduino 拥有庞大的全球用户社区，提供了海量的开源代码、项目示例和教程，还有丰富的库资源，封装了复杂功能，让开发者能快速实现各种功能。

ESP-IDF

ESP-IDF，全称Espressif IDE，是乐鑫科技为 ESP系列芯片推出的专业开发框架。它使用C语言开发，包括编译器、调试器、烧录工具等，可在命令行下或使用集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）进行开发，插件提供代码导航、项目管理、调试等功能。

这两种开发方式各有其优势，开发者可以根据自身需求和技能水平进行选择。Arduino 适合初学者和非专业人士，因其简单易学、上手快。而对于有专业背景或对性能要求较高的开发者，ESP-IDF 是更好的选择，它提供了更高级的开发工具和更强的控制能力，适用于复杂项目的开发。

器件准备

ESP32-S3-ePaper-1.54 x1
SD卡（FAT32格式） x1
USB线 type A公口转 Type C公口 x1

在操作前，建议先浏览目录，快速了解文档结构。为顺利操作，请仔细阅读FAQ，提前了解可能的问题。文档中所有资料均提供超链接，方便下载。

Arduino开发

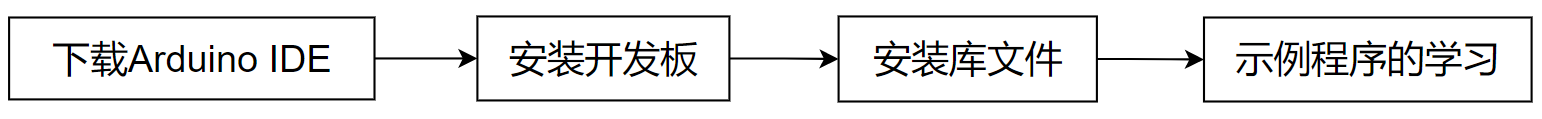

本章介绍 Arduino 环境搭建，包括 Arduino IDE、ESP32板管理、相关库的安装，程序编译下载及示例程序测试，帮助用户掌握开发板，便于二次开发。

环境搭建

下载和安装 Arduino IDE

点击访问Arduino官网，选择对应的系统和系统位数下载。
运行安装程序，全部默认安装即可。

环境设置是在 Windows 10 系统下进行，Linux和Mac用户可访问Arduino-esp32环境搭建参考

安装 ESP32 开发板

ESP32相关主板在Arduino IDE使用，须先安装“esp32 by Espressif Systems”开发板的软件包
根据板安装要求进行安装，一般推荐“在线安装”，若在线安装失败，则使用“离线安装”
安装教程，详见：Arduino 板管理教程

ESP32-S3-ePaper-1.54 所需开发板安装说明
板名称	板安装要求	版本号要求
esp32 by Espressif Systems	“离线”安装/“在线”安装	≥3.2.1

安装库

在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装。若库安装要求离线安装，则必须使用提供的库文件。
对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
库安装教程，详见：Arduino 库管理教程

ESP32-S3-ePaper-1.54 库文件路径：

..\'ESP32-S3-ePaper-1.54\Arduino\libraries

'ESP32-S3-ePaper-1.54库文件安装说明
库名称	说明	版本	库安装要求
LVGL	图形库	v8.3.11/v9.3.0	“离线”安装
SensorLib	传感器控制库	v0.3.1	“离线/在线”安装

运行第一个 Arduino 程序

如果你刚入门学习ESP32和Arduino，还不知道如何创建、编译、烧录和运行Arduino ESP32程序，那么请展开看看，希望可以帮助到你！

新建工程

运行Arduino IDE，选择 File -> New Sketch
输入代码：

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
}

void loop() {
  // put your main code here, to run repeatedly:
  Serial.println("Hello, World!");
  delay(2000);
}

保存代码工程，选择 File -> Save As...；在弹出的菜单选择保存工程路径，并输入工程名，如 Hello_World，点击保存

编译和烧录程序

选择对应的开发板，以ESP32S3主板为例：

①. 点击选择下拉框选项“Select Other Board and Port”；
②. 搜索需要的开发板型号“esp32s3 dev module”并选择；
③. 选择COM口；
④. 保存选择。

若ESP32S3主板只有USB口，须打开（Enable）USB CDC，如下图所示：

编译并上传程序：

①. 编译程序；②. 编译并下载程序；③. 下载成功。

打开串口监视窗口，程序每隔2秒会打印“Hello World!”，运行情况如下所示：

示例程序

ESP32-S3-ePaper-1.54 示例程序
示例程序	基础例程说明	依赖库
01_ADC_Test	获取锂电池的电压值	-
02_I2C_PCF85063_Test	打印RTC芯片的实时时间	SensorLib
03_I2C_STHC3_Test	打印温湿度数据	-
04_SD_Card_Test	加载显示SD卡的信息	-
05_WIFI_AP_Test	设置为AP模式，可获取接入设备的MAC地址	-
06_WIFI_STA_Test	设置为STA模式，可接入WiFi获取IP地址	-
07_BATT_PWR_Test	单独使用锂电池供电时，通过PWR按键控制电源	-
08_Audio_Test	扬声器播放麦克风录到的声音	-
09_LVGL_V8_Test	LVGLV8例程	LVGL V8.3.11
10_LVGL_V9_Test	LVGLV9例程	LVGL V9.3.0

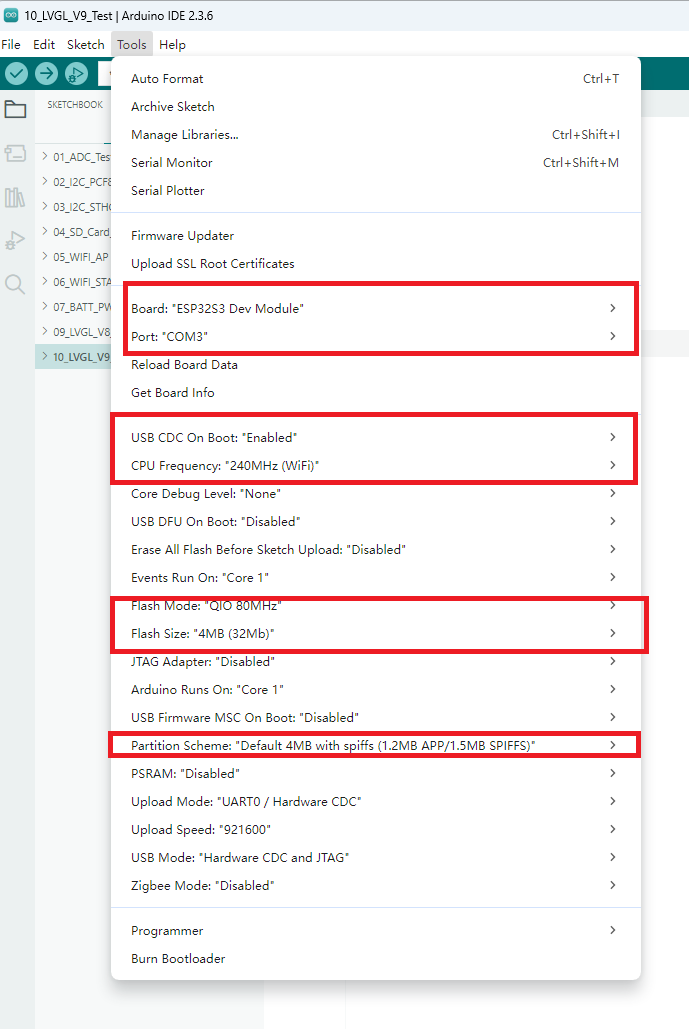

Arduino 工程参数设置

01_ADC_Test

【程序说明】

通过GPIO连接的模拟量电压经过ADC转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

cell_adc cell(4); ：初始化 ADC，包括创建 ADC 单次触发单元并配置 ADC 的通道 4。
get_cell_value(void) ：读取 ADC 通道 4 的值。
get_Cell_Voltage(void) ：将ADC的值转换成电压。
get_Cell_Percent(void)：将ADC的值转换成百分比。

【运行效果】

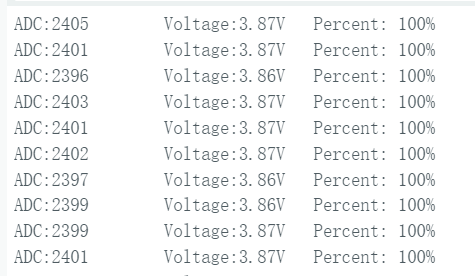

程序编译下载完成，打开串口监控可以看到打印输出的ADC的值和电压，如下图所示：

02_I2C_PCF85063

【程序说明】

通过I2C协议，分别对PCF85063芯片进行初始化、设置时间、间隔读取时间，然后打印到终端

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

'RTC_DateTime datetime = rtc.getDateTime(); ：获取时钟信息

【运行效果】

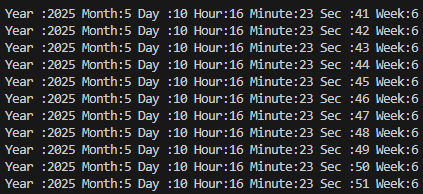

打开串口监控，可以看到打印输出的RTC时间，如下图所示：

03_I2C_STHC3_Test

【程序说明】

通过I2C协议，对STHC3芯片进行初始化设置，然后每隔200毫秒读取对应的姿态信息打印到终端

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

bool SHTC3_ReadMeasurement(shtc3_data_t *data) ：读取温湿度信息。

【运行效果】

打开串口监控，可以看到打印输出的IMU发出来的原始数据(欧拉角需要自己转换)，如下图所示：

04_SD_Card

【程序说明】

通过SDSPI方式驱动SD卡，成功挂载之后把SD卡信息打印到终端。

【硬件连接】

上电之前先给板子装上FatFs格式的SD卡

【代码分析】

void print_sd_card_info(sdmmc_card_t *card)' ：获取SD的信息 card是sd卡的句柄

【运行效果】

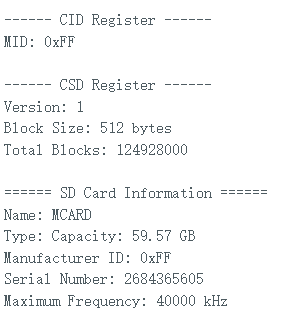

点击串口监控设备，可以看到输出的SD卡的信息，practical_size是SD卡的实际容量，如下图所示：

想了解更多关于Arduino ESP32库关于SD卡相关的使用？可访问：Arduino ESP32 库 SD 使用

05_WIFI_AP_Test

【程序说明】

该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

void printConnectedDevices() 打印连接设备的信息。

在05_WIFI_AP.ino文件找到ssid和password，然后手机或其他处于 STA 模式的设备即可使用该 ssid 和 password 连接到开发板。

const char *ssid = "ESP32_AP";
const char *password = "12345678";

【运行效果】

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出该设备的MAC地址，如图:

06_WIFI_STA_Test

【程序说明】

该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

在06_WIFI_STA_Test.ino文件找到ssid和password，然后将其修改为当前环境中可用路由器的SSID 和 Password。

const char *ssid = "you_ssid";
const char *password = "you_password";

【运行效果】

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的IP地址，如图:

07_BATT_PWR_Test

【程序说明】

使用锂电池供电的情况下，演示如何通过PWR按键控制系统的电源。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

setup_ui(lv_ui *ui) ：初始化ui界面，使得控制可视化。
Power_GPIO_init() ：初始化锂电池控制IO端口。
user_button_init()：初始化按键以及各类触发事件。
example_button_task(void *arg)：等待按键事件触发的任务。

【运行效果】

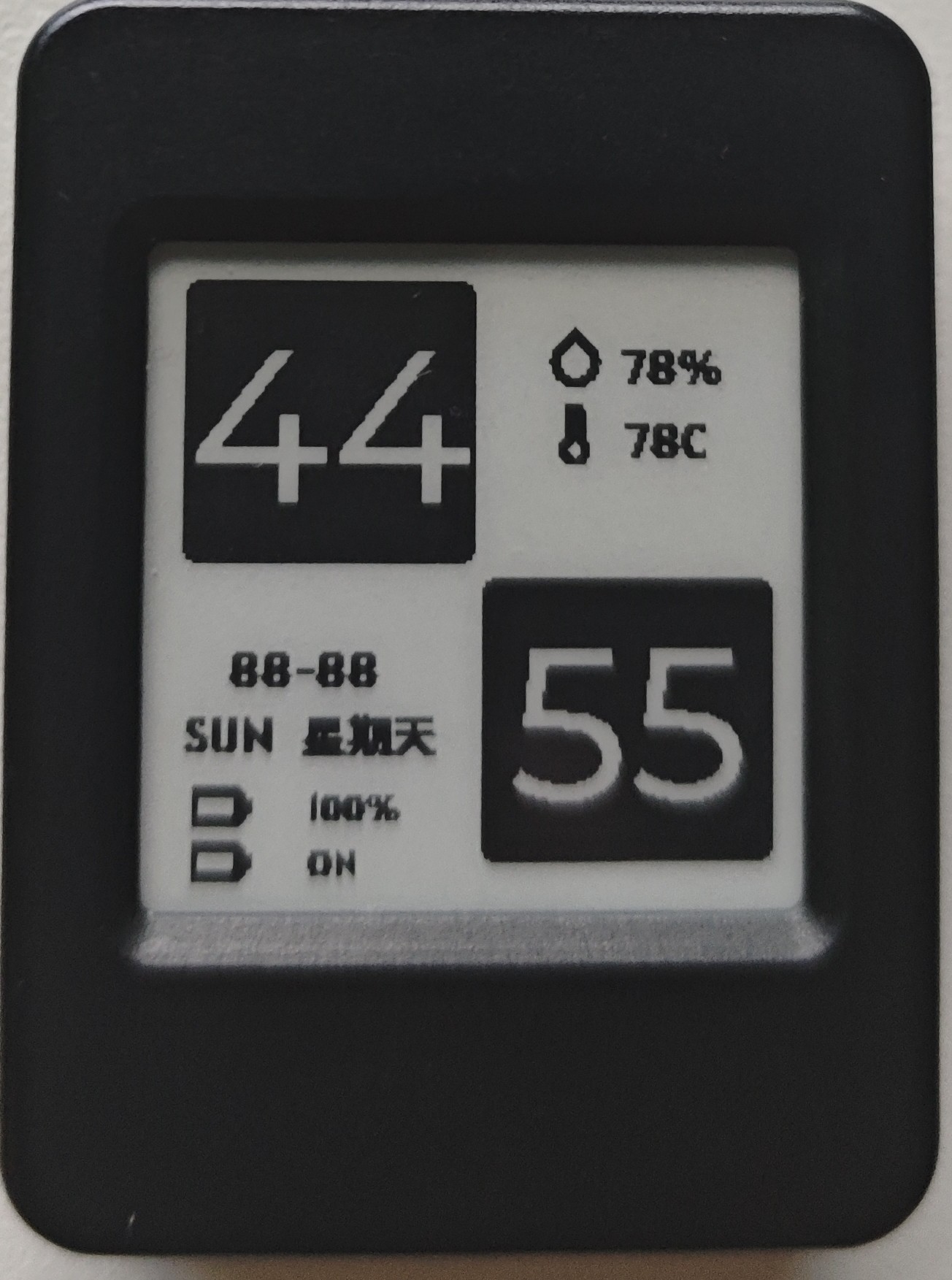

程序烧录完成后，断开USB供电，接入锂电池，通过长按PWR按键进行开机，如图：


1.长按PWR按键，等待屏幕显示"on"，表示启动成功，松开按键即可
2.再次长按BOOT按键，等待屏幕显示"off"，表示电源关闭成功，松开按键即可

08_Audio_Test

【程序说明】

演示如何获取麦克风的数据，然后再通过扬声器播放。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

es8311.audio_bsp_init(); ：初始化I2C总线。
es8311.audio_playback_set_vol(60);：设置播放时的声音大小。
es8311.audio_record_set_gain(60);：设置录音的增益。

【运行效果】

程序烧录完成后，对着麦克风说话，扬声器会自动播放录到的声音

1.如果感觉播放声音比较小，优先使用"esp_codec_dev_set_out_vol"调大播放音量
2.调大播放音量满足不了的情况下，可以使用"esp_codec_dev_set_in_gain"调大录音时的增益

09_LVGL_V8_Test

【程序说明】

通过移植LVGL V8，在屏幕上实现一些多功能的GUI界面。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

lvgl_port_init 初始化配置

【运行效果】

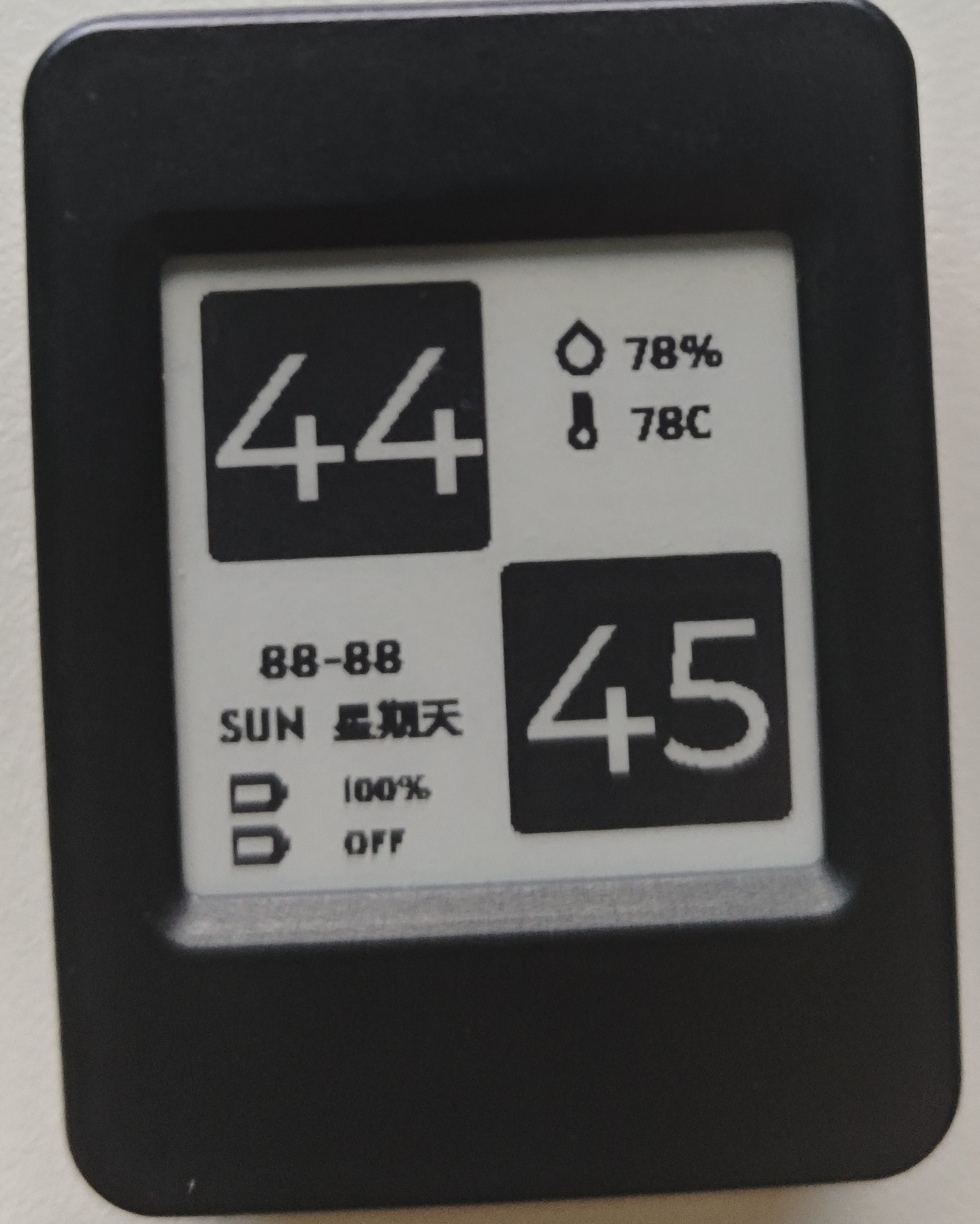

程序烧录完成后，设备的运行效果如下：

LVGL更多学习及使用可参考LVGL官方文档

10_LVGL_V9_Test

【程序说明】

通过移植LVGL V9，在屏幕上实现显示界面。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

epaper_lvgl_init LVGL初始化

【运行效果】

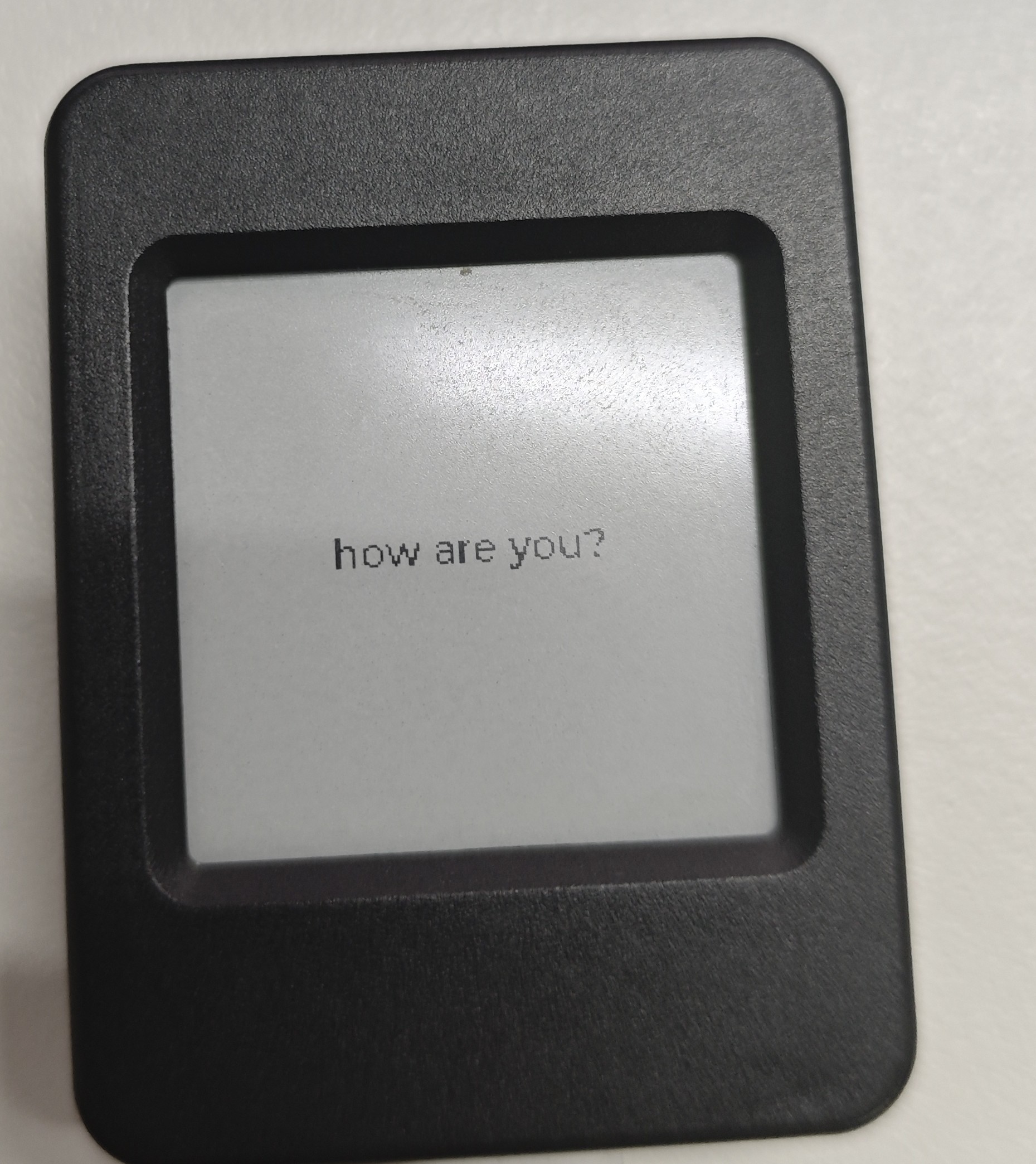

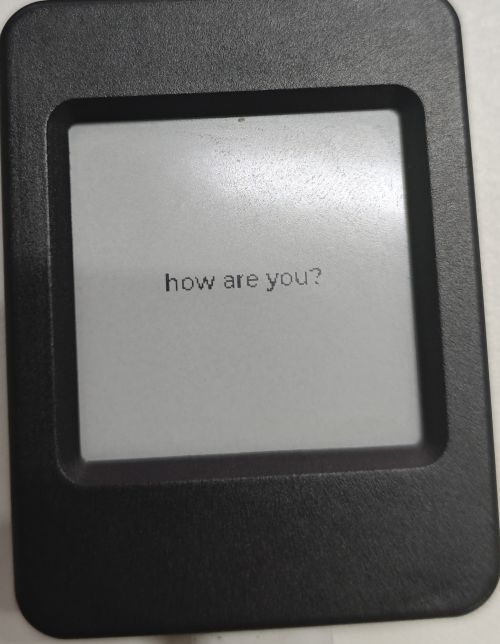

程序烧录完成后，设备的运行效果如下：

LVGL更多学习及使用可参考LVGL官方文档

ESP-IDF开发

本章介绍 ESP-IDF 环境搭建，包括 Visual Studio、Espressif IDF插件的安装，程序编译下载及示例程序测试，帮助用户掌握开发板，便于二次开发。

环境搭建

下载和安装 Visual Studio

打开VScode官网的下载页面，选择对应系统和系统位数进行下载
运行安装包后，其余均可以默认安装，但这里为了后续的体验建议，建议在此处勾选框中的1、2、3项
- 第一二项开启后，可以直接通过鼠标右键文件或者目录打开VSCode，可以提高后续的使用体验.
- 第三项开启后，选择打开方式时，可以直接选择VSCode

环境设置是在 Windows 10 系统下进行，Linux和Mac用户可访问ESP-IDF环境搭建参考

安装Espressif IDF插件

一般推荐“在线安装”，若因网络因素无法在线安装，则使用“离线安装”。
安装Espressif IDF插件教程，详见：安装Espressif IDF插件教程

运行第一个 ESP-IDF 程序

如果你刚入门学习ESP32和ESP-IDF，还不知道如何创建、编译、烧录和运行ESP-IDF程序，那么请展开看看，希望可以帮助到你！

新建项目

创建例程

使用快捷键 F1 ，输入esp-idf:show examples projects

选择你当前的IDF版本

以Hello world例程为例

①选择对应例程
②其readme会说明该例程适用于什么芯片（下文有介绍例程怎么使用与文件结构，这里略）
③点击创建例程

选择放置例程的路径，要求无例程同名文件夹

修改COM口

此处显示使用对应的COM口，点击可以修改对应COM口
请根据设备对应COM口进行选择（可通过设备管理器查看）
若出现下载失败的情况请点击复位按键1秒以上或进入下载模式，等待 PC 端重新识别到设备后再次下载

修改驱动对象

选择我们需要驱动的对象，也就是我们的主芯片为ESP32S3

选择openocd的路径，这里对我们没有影响，所以我们随便选择一个即可

其余状态栏简介

①.ESP-IDF开发环境版本管理器，当我们的工程需要区分开发环境版本时，可以通过安装不同版本的ESP-IDF来分别管理，当工程使用特定版本时，可以通过使用它来切换
②.设备烧录COM口，选择以将编译好的程序烧录进芯片上
③.set-target 芯片型号选择，选择对应的芯片型号，如:ESP32-P4-Nano需要选择 esp32p4 为目标芯片
④.menuconfig，点击修改sdkconfig配置文件内容，项目配置详细资料
⑤.fullclean 清理按钮，当工程编译报错或其他操作污染编译内容时，通过点击清理全部编译内容
⑥. Build 构建工程，当一个工程满足构建时，通过此按钮进行编译
⑦.当前下载方式，默认为UART
⑧.flash烧录按钮，当一个工程Build构建通过时，选择对应开发板COM口，点击此按钮可以将编译好的固件烧录至芯片
⑨.monitor开启烧录口监控，当一个工程Build-->flash后，可通过点击此按钮查看烧录、调试口输出的l0g，以便观察应用程序是否正常工作
⑩.Debug调试
⑪.Build Flash Monitor 一键按钮，用于连续执行Build-->Flash-->Monitor，常被称作小火苗

编译、烧录、串口监视

点击我们之前介绍的编译，烧录，打开串口监视器按键

编译可能需要较长时间才能完成，尤其是在第一次编译时

在此过程中，ESP-IDF可能会占用大量CPU资源，因此可能会导致系统卡顿
若是新工程首次烧录程序，将需要选择下载方式，选择 UART

后续也可在下载方式处进行修改（点击即可弹出选项）

因为板载自动下载电路，无需手动操作即可自动下载
下载成功后，自动进入串口监视器，可以看到芯片输出对应的信息并提示10S后重启

使用IDF 示例程序

下文以使用“ESP32-S3-LCD-1.47-Demo”为例介绍工程的两种打开方式及使用的一般步骤、ESP-IDF工程项目详解，若使用其他工程，操作步骤类推。

软件内部打开

打开 VScode 软件，选择文件夹打开示例

选择提供的 ESP-IDF 下的示例，点击选择文件(位于示例程序/Demo/ESP-IDF 路径下)

软件外部打开

正确选择工程目录，打开工程，否则会影响后续程序编译烧录

连接设备后，选择好COM口和型号，点击下方编译并烧录即可实现程序控制

ESP-IDF工程项目详解

组件（Component）:ESP-IDF中的组件是构建应用的基本模块，每个组件通常是相对独立的代码库或库，能实现特定的功能或服务，可以被应用程序或是其他组件重复使用，类似于Python开发中的库的定义。
- 组件的引用：Python开发环境中引入库只需要“import 库名或路径”即可，而ESP-IDF基于C语言基础，引入库是通过CMakeLists.txt进行配置和定义的。
- CmakeLists.txt的作用：ESP-IDF编译时编译工具CMake会首先通过读取工程目录的顶层CMakeLists.txt的内容来读取构建规则，识别需要编译的内容。当在CMakeLists.txt中引入了需要的组件、程序后，编译工具CMake会根据索引导入每个所需要编译的内容。编译过程如：

修改COM口

此处显示使用对应的COM口，点击可以修改对应COM口
请根据设备对应COM口进行选择（可通过设备管理器查看）
若出现下载失败的情况请点击复位按键1秒以上或进入下载模式，等待 PC 端重新识别到设备后再次下载

修改驱动对象

选择我们需要驱动的对象，下图以主芯片为ESP32S3 以例（用户根据手头实物板子的主控芯片对应设置）

选择openocd的路径，这里对我们没有影响，所以我们随便选择一个即可

其余状态栏简介

编译、烧录、串口监视

点击我们之前介绍的编译，烧录，打开串口监视器按键

编译可能需要较长时间才能完成，尤其是在第一次编译时

在此过程中，ESP-IDF可能会占用大量CPU资源，因此可能会导致系统卡顿
若是新工程首次烧录程序，将需要选择下载方式，选择 UART

后续也可在下载方式处进行修改（点击即可弹出选项）

因为板载自动下载电路，无需手动操作即可自动下载
下载成功后，自动进入串口监视器，可以看到芯片输出对应的信息并提示10S后重启

使用IDF 示例程序

下文以使用“ESP32-S3-LCD-1.47-Demo”为例介绍工程的两种打开方式及使用的一般步骤、ESP-IDF工程项目详解，若使用其他工程，操作步骤类推。

软件内部打开

打开 VScode 软件，选择文件夹打开示例

选择提供的 ESP-IDF 下的示例，点击选择文件(位于示例程序/Demo/ESP-IDF 路径下)

软件外部打开

正确选择工程目录，打开工程，否则会影响后续程序编译烧录

连接设备后，选择好COM口和型号，点击下方编译并烧录即可实现程序控制

ESP-IDF工程项目详解

组件（Component）:ESP-IDF中的组件是构建应用的基本模块，每个组件通常是相对独立的代码库或库，能实现特定的功能或服务，可以被应用程序或是其他组件重复使用，类似于Python开发中的库的定义。
- 组件的引用：Python开发环境中引入库只需要“import 库名或路径”即可，而ESP-IDF基于C语言基础，引入库是通过CMakeLists.txt进行配置和定义的。
- CmakeLists.txt的作用：ESP-IDF编译时编译工具CMake会首先通过读取工程目录的顶层CMakeLists.txt的内容来读取构建规则，识别需要编译的内容。当在CMakeLists.txt中引入了需要的组件、程序后，编译工具CMake会根据索引导入每个所需要编译的内容。编译过程如：

示例程序

ESP32-C6-Touch-AMOLED-1.43 示例程序
示例程序	基础例程说明	依赖库
01_ADC_Test	获取锂电池的电压值	-
02_I2C_PCF85063_Test	打印RTC芯片的实时时间	SensorLib
03_I2C_STHC3_Test	打印STHC3数据	-
04_SD_Card_Test	加载显示SD卡的信息	-
05_WIFI_AP_Test	设置为AP模式，可获取接入设备的IP地址	-
06_WIFI_STA_Test	设置为STA模式，可接入WiFi获取IP地址	-
07_BATT_PWR_Test	单独使用锂电池供电时，通过PWR按键控制电源	-
08_Audio_Test	扬声器播放麦克风录到的声音	-
09_LVGL_V8_Test	LVGLV8例程	LVGL V8.3.11
10_LVGL_V9_Test	LVGLV9例程	LVGL V9.3.0
11_FactoryProgram	综合示例	LVGL V8.3.11

01_ADC_Test

【程序说明】

通过GPIO连接的模拟量电压经过ADC转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

cell.cell_init(); ：初始化 ADC1，包括创建 ADC 单次触发单元并配置 ADC1 的通道 4。
cell.get_cell_value() ：读取 ADC1 通道 4 的值。
cell.get_Cell_Voltage() 将ADC的值换成电压值
cell.get_Cell_Percent()：将ADC的值换成百分比

【运行效果】

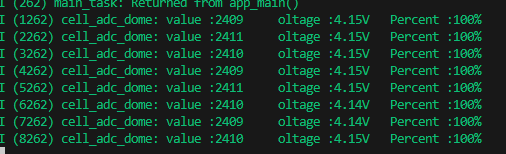

程序编译下载完成，打开串口监控可以看到打印输出的ADC的值和电压，如下图所示：

02_I2C_PCF85063

【程序说明】

通过I2C协议，分别对PCF85063芯片进行初始化、设置时间、间隔读取时间，然后打印到终端

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

i2c_rtc_setup(); ：初始化RTC

【运行效果】

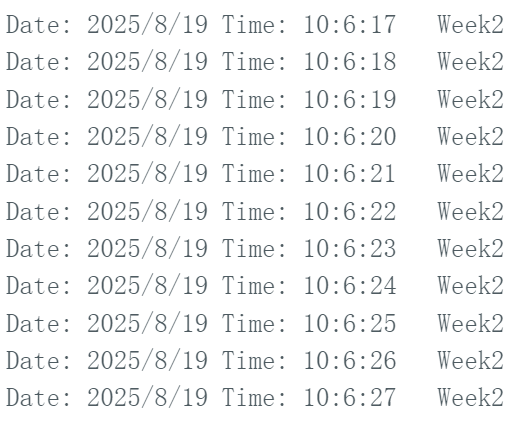

程序编译下载完成，打开串口监控可以看到打印输出的RTC时间，如下图所示：

03_I2C_STHC3_Test

【程序说明】

通过I2C协议，对SHTC3芯片进行初始化设置，然后每隔200毫秒读取的温湿度信息打印到终端

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

shtc3_get_temperature_humidity() ：获取温湿度信息

【运行效果】

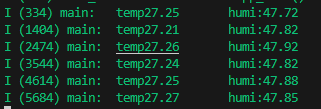

打开串口监控，可以看到打印输出的温湿度数据，如下图所示：

04_SD_Card

【程序说明】

通过SDSPI方式驱动SD卡，成功挂载之后把SD卡信息打印到终端。

【硬件连接】

上电之前先给板子装上FatFs格式的SD卡

【代码分析】

sd_pt.sd_init();' ：使用SDSPI方式初始化SD卡。
sd_pt.sd_message_printf();：打印SD信息

【运行效果】

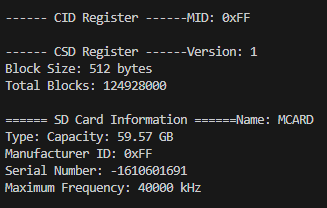

点击串口监控设备，可以看到输出的SD卡的信息，practical_size是SD卡的实际容量，如下图所示：

想了解更多关于Arduino ESP32库关于SD卡相关的使用？可访问：Arduino ESP32 库 SD 使用

05_WIFI_AP

【程序说明】

该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【代码分析】

在user_config.h文件找到SSID和PASSWORD，然后手机或其他处于 STA 模式的设备即可使用该 SSID 和 PASSWORD 连接到开发板。

#define SSID        "ESP32_AP"
#define PASSWORD    "12345678"

【运行效果】

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出该设备的MAC地址和IP地址，如图：

06_WIFI_STA

【程序说明】

该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【代码分析】

在user_config.h文件找到ssid和password，然后将其修改为当前环境中可用路由器的SSID 和 Password。

#define SSID        "ESP32_STA"
#define PASSWORD    "12345678"

【运行效果】

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的IP地址，如图：

07_BATT_PWR_Test

【程序说明】

使用锂电池供电的情况下，演示如何通过PWR按键控制系统的电源。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

epaper_1_54.init(); ：初始化墨水屏
esp_io_expander_new_i2c_tca9554() ：初始化锂电池控制IO端口。
user_button_init()：初始化按键

【运行效果】

程序烧录完成后，断开USB供电，接入锂电池，通过长按PWR按键进行开机，如图：

1.长按PWR按键，等待屏幕显示"on"，表示启动成功，松开按键即可
2.再次长按PWR按键，等待屏幕显示"off"，表示电源关闭成功，松开按键即可

08_Audio_Test

【程序说明】

演示如何获取麦克风的数据，然后再通过扬声器播放。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

es8311.audio_bsp_init(); ：初始化音频芯片。
es8311.audio_playback_set_vol(60);：设置播放时的声音大小。
es8311.audio_record_set_gain(60);：设置录音的增益。

【运行效果】

程序烧录完成后，对着麦克风说话，扬声器会自动播放录到的声音

1.如果感觉播放声音比较小，优先使用"audio_playback_set_vol"调大播放音量
2.调大播放音量满足不了的情况下，可以使用"audio_record_set_gain"调大录音时的增益

09_LVGL_V8_Test

【程序说明】

通过移植LVGL V8，在屏幕上实现一些多功能的GUI界面。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

'epaper_1_54.init();文件找到初始化墨水屏

【运行效果】

程序烧录完成后，设备的运行效果如下：

LVGL更多学习及使用可参考LVGL官方文档

10_LVGL_V9_Test

【程序说明】

通过移植LVGL V9，在屏幕上实现一些多功能的GUI界面。

【硬件连接】

使用USB线把板子接入电脑

【代码分析】

epaper_1_54.init();墨水屏初始化。

【运行效果】

程序烧录完成后，设备的运行效果如下：

LVGL更多学习及使用可参考LVGL官方文档

11_FactoryProgram

【程序说明】

综合性工程，简单测试板载硬件功能，也可以直接使用我们提供的BIN固件烧录。

1.显示lvgl屏幕界面
2.显示接入SD卡的实际容量
3.显示接入锂电池电压
4.实时显示rtc时间和STH3温湿度数据
5.录音播放
6.按键控制开关机

【硬件连接】

使用USB线把板子接入电脑

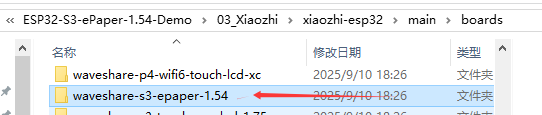

小智AI应用

参考此教程：小智AI应用参考教程

为顺利操作，请仔细阅读FAQ，提前了解可能的问题。声音问题，可通过对话将声音设置为最大，如：“将声音调至最大”。

Flash固件的烧录与擦除

当前示例程序有提供测试固件，可通过直接烧录测试固件来测试板载设备功能正常与否

bin文件路径：

..\ESP32-C6-Touch-AMOLED-1.43-Demo\Firmware

Flash固件的烧录与擦除教程参考

资料

原理图

ESP32-S3-ePaper-1.54 原理图

示例程序

数据手册

ESP32-S3

其他器件

软件工具

Arduino

VScode

VScode官网

固件烧录工具

flash_download_tool_3.9.7

其他资料链接

LVGL官方文档

FAQ

问题：发现触摸会出现报错？

是因为官方I2C驱动底层原因，降低idf版本至5.1.6以下5.0.0以上即可解决。

问题：模块下载程序后，重新下载，有时会出现无法连接串口，或者烧录失败的情况？

可长按BOOT按键，重新上电，此时模块可进入下载模式，可解决大部分无法下载的问题。

问题： VSCode环境搭建失败?

优先考虑网络问题，试着切换别得网络

问题：Arduino程序编译报错？

检查Arduino IDE -> Tools有没有正确配置

问题：显示图片滑动的时候比较卡?

修改LVGL显示缓存为整个屏幕大小
在配置选项里面修改LV_IMG_CACHE_DEF_SIZE改到1000可以得到一定优化

问题：显示不了中文?

基本的中文可以显示，如果是生僻字显示不了
可以把需要的生僻字通过转码软件转码，然后加入到工程字库里面

问题：程序首次编译超级慢怎么处理?

首次编译很慢属于正常情况，耐心等待即可

问题：找不到AppData文件夹怎么处理？

部分AppData文件夹是默认隐藏的，可以设置为显示。
英文系统：资源管理器->View->勾选“Hidden items”
中文系统：文件资源管理器->查看->显示->勾选“隐藏的项目”

问题：怎么查看自己使用的COM口?

Windows系统：

①通过设备管理器查看：按下Windows + R键打开“运行”对话框；输入devmgmt.msc并按回车键打开设备管理器；展开“端口（COM和LPT）”部分，这里会列出所有的COM端口及其当前状态。
②使用命令提示符查看：打开命令提示符（CMD）；输入mode命令，这将显示所有COM端口的状态信息。
③查看硬件连接：如果你已经连接了外部设备到COM口，通常设备会占用一个端口号，可以通过查看连接的硬件来确定使用的是哪个端口。

Linux系统：

①使用dmesg命令查看：打开终端。
②使用ls命令查看：输入ls /dev/ttyS*或ls /dev/ttyUSB*来列出所有的串口设备。
③使用setserial命令查看：输入setserial -g /dev/ttyS*来查看所有串口设备的配置信息。

问题：在使用 MAC 设备时，程序烧录失败？

安装MAC 驱动程序后重新烧录。

问题：锂电池不清楚怎么选择？

正常的3.7V-4.2V 正向MX1.25端子锂电池，

问题：如何使用SquareLine Studio设计界面

参考SquareLine Studio使用教程

技术支持

周一-周五（9:30-6:30）周六（9:30-5:30）

手机：13434470212

邮箱：services04@spotpear.cn

QQ：202004841

TAG： ESP32 C3 T7735 树莓派5 RTC电池盒 ESP32 RoArm-M2-S 步骤录制和重现 ESP32 C6开发板1.43寸AMOLED显示屏双MIC 阵列音频采集虾哥小智AI Deepseek 树莓派5 树莓派PICO 树莓派5 PoE 树莓派PICO HDMI Jetson摄像头 ESP32-S3 lilygo 数据手册 PDF 激光雷达教程 RTL8852BE 无线网卡千兆双频 WiFi6无线模块蓝牙5.2 可编程舵机 HMI显示屏 X872 树莓派4 USB转M.2 NVME SSD NAS固态存储扩展支持硬盘启动 ESP32 S3小木马开发板1.54寸LCD小智muma虾哥AI DeepSeek人工智能语音聊天机器人N16R8 USB远红外摄像头热成像仪45°/88° 160x120 Type-C支持高温警告、拍照和录制视频
