【硬件连接】

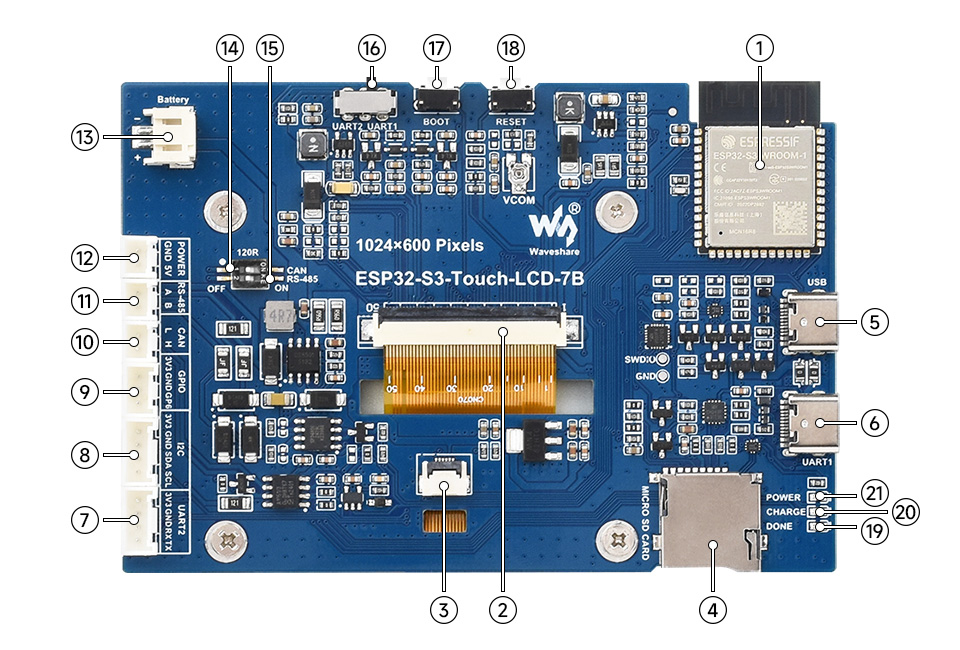

• 使用USB线把板子接入电脑

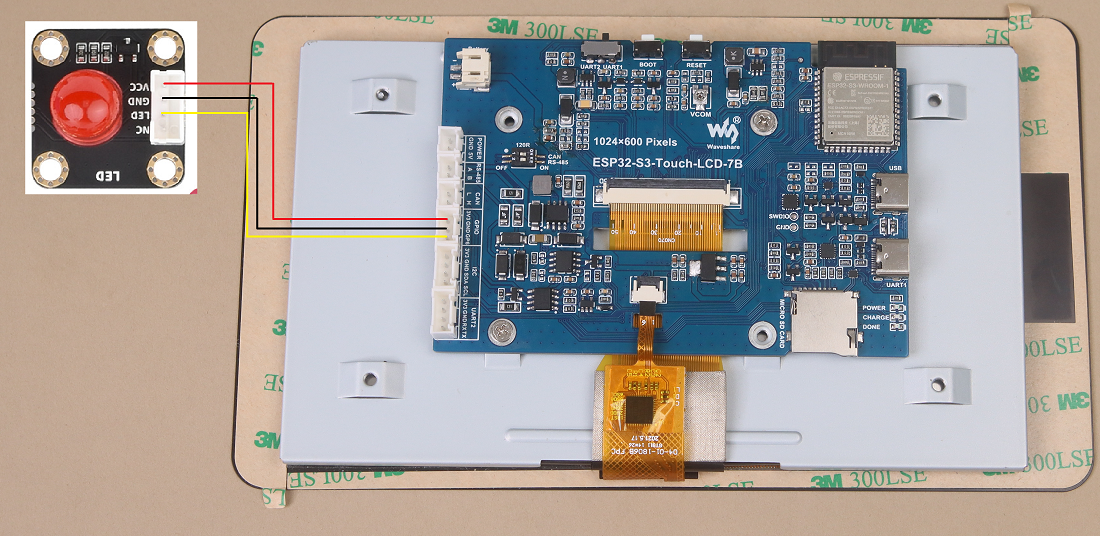

• 连接LED模块到GPIO上

【代码分析】

• setup() ：

setup()函数是初始化GPIO 6，设置成输出模式。

• loop() ：

loop()函数是程序的主要循环部分，其核心功能是来回拉高或拉低GPIO引脚，控制LED亮灭。

【代码烧录】

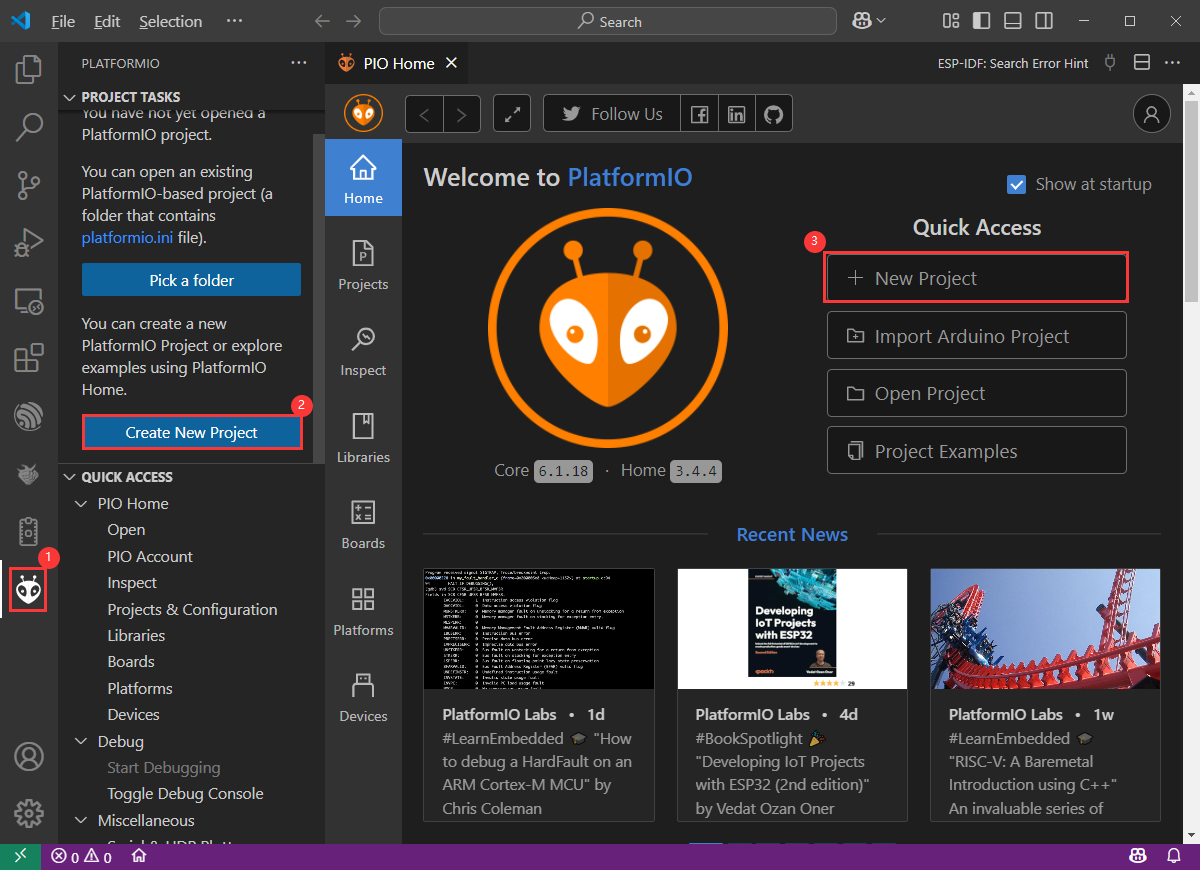

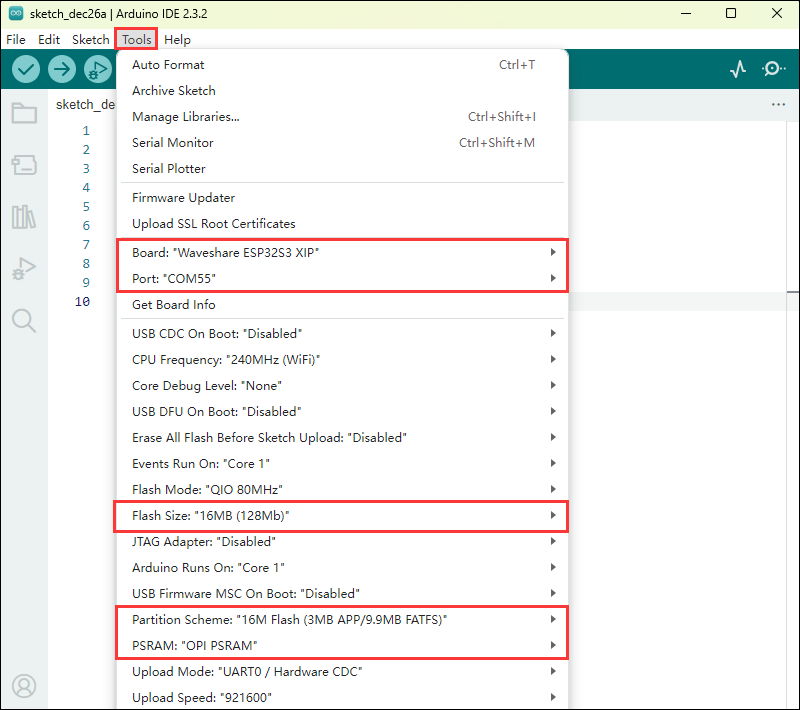

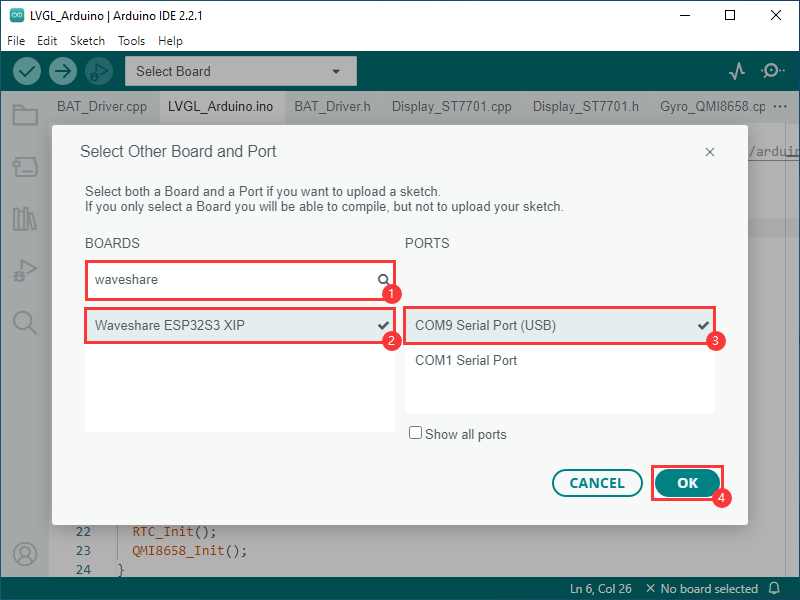

• 选择型号 Waveshare ESP32S3 XIP 与端口
• 设置开发板参数


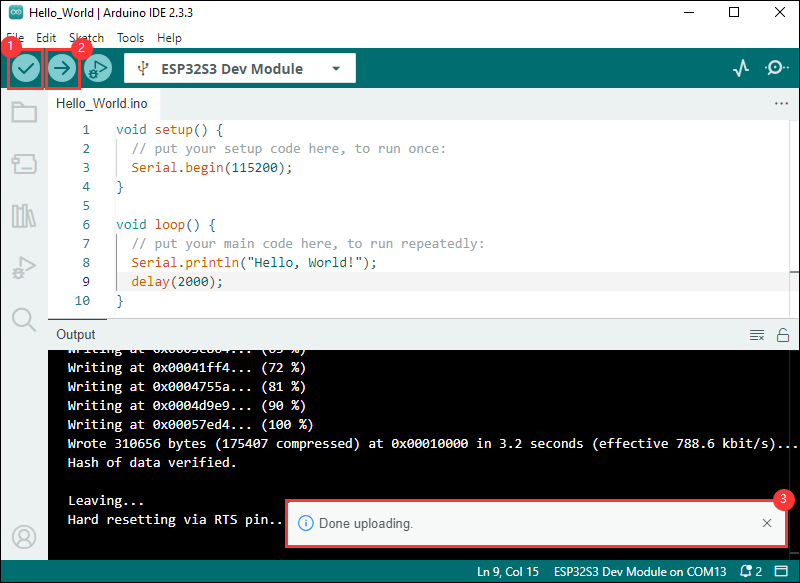

• 烧录代码

【运行效果】

• 屏幕无显示，连接的LED灯会以1Hz的频率亮灭


【硬件连接】

• 使用USB线连接板子的UART口,接入电脑

【代码分析】

• setup() ：

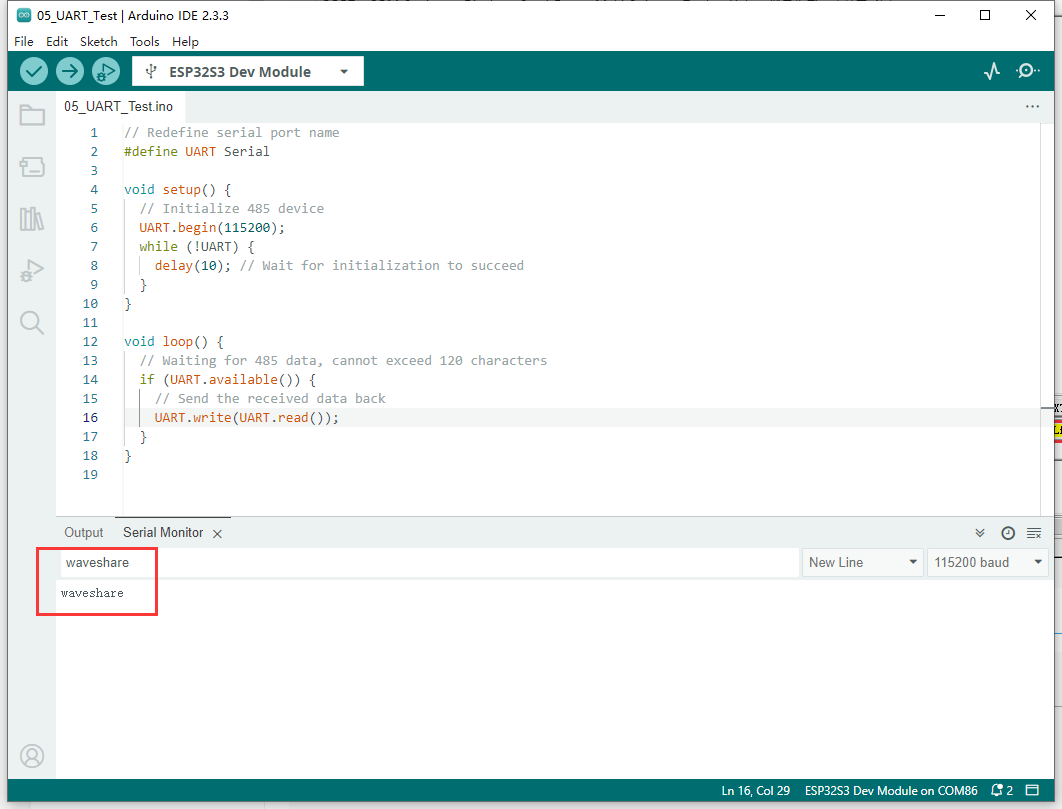

setup 函数主要用于初始化串口通信
使用 UART.begin 函数初始化串口 Serial ，设置波特率、数据格式以及指定接收和发送引脚，然后通过循环检查确保串口初始化成功。

• loop()：

loop 函数是程序主循环部分，主要功能是实现简单的 UART 通信数据回传
通过检查串口是否有数据可用，若有数据则读取一个字节并立即发送回去，实现将接收到的 UART 数据原封不动地回传的功能。

【代码烧录】

• 选择型号 Waveshare ESP32S3 XIP 与端口
• 设置开发板参数


• 烧录代码

【运行效果】

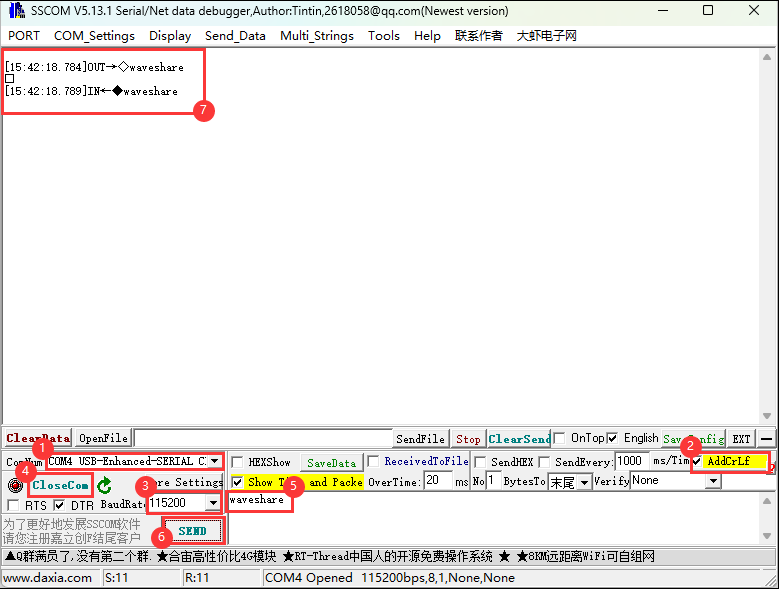

• 打开串口调试助手向 ESP32-S3-Touch-LCD-7B 发送消息，该设备会将收到的消息返回给串口调试助手

【硬件连接】

• 使用USB线连接板子的UART口,接入电脑

【代码分析】

• setup() ：

setup()函数是初始化I2C跟IO 扩展。

• DEV_I2C_Init() ：

DEV_I2C_Init()函数是初始化I2C设备

• IO_EXTENSION_Init() ：

IO_EXTENSION_Init()函数是初始化 IO 扩展。

• loop() ：

loop()函数是程序的主要循环部分，其核心功能是控制IO 扩展芯片来回拉高或拉低DISP引脚，控制屏幕背光亮灭。

• IO_EXTENSION_Output(uint8_t pin, uint8_t value) ：

IO_EXTENSION_Output(uint8_t pin, uint8_t value)函数是控制 IO 扩展芯片输出指定电平。

【代码烧录】

• 选择型号 Waveshare ESP32S3 XIP 与端口
• 设置开发板参数


• 烧录代码

【运行效果】

• 屏幕背光会以1Hz的频率亮灭


【硬件连接】

• 使用USB线把板子接入电脑

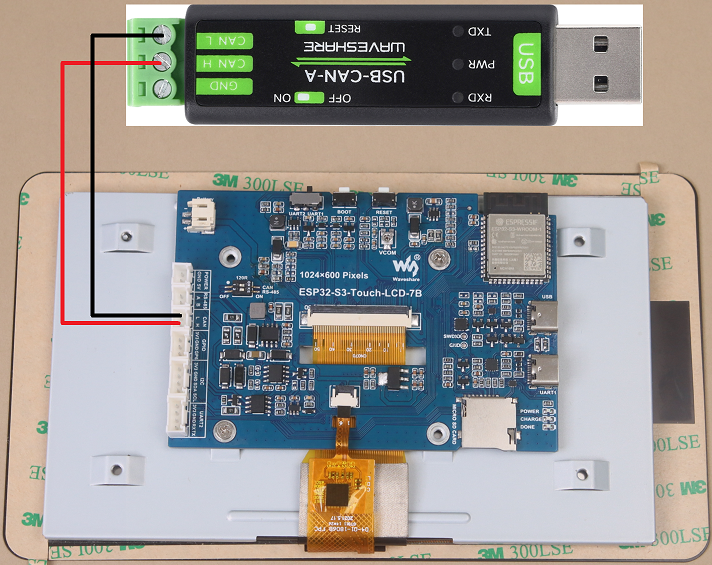

• 开发板连接USB-CAN-A，如图

【代码分析】

• setup() ：

setup()函数是初始化I2C、IO 扩展跟CAN接口，在初始化CAN接口前，需要控制IO_EXTENSION_IO_5为高电平，，否则CAN接口将无法工作。

• can_init(twai_timing_config_t t_config, twai_filter_config_t f_config, twai_general_config_t g_config) ：
• can_init函数主要主要负责处理 TWAI（类似于 CAN 总线的接口）的初始化


• loop() ：

loop()函数是检查是否有警报发生。通过调用 can_read_alerts 读取触发的警报，并获取 TWAI 的状态信息到 alerts_triggered 中。然后根据触发的不同警报进行相应的处理，例如如果触发了错误被动警报、总线错误警报、传输失败警报或传输成功警报，分别打印相应的消息并输出一些状态信息，如总线错误计数、待发送消息数量、传输错误计数器和传输失败计数等。

• • 如果是读取到了正确数据，它会读取信息，随后原封不动的将数据发送回去。

【代码烧录】

• 选择型号 Waveshare ESP32S3 XIP 与端口
• 设置开发板参数


• 烧录代码

【运行效果】

• 屏幕不会显示

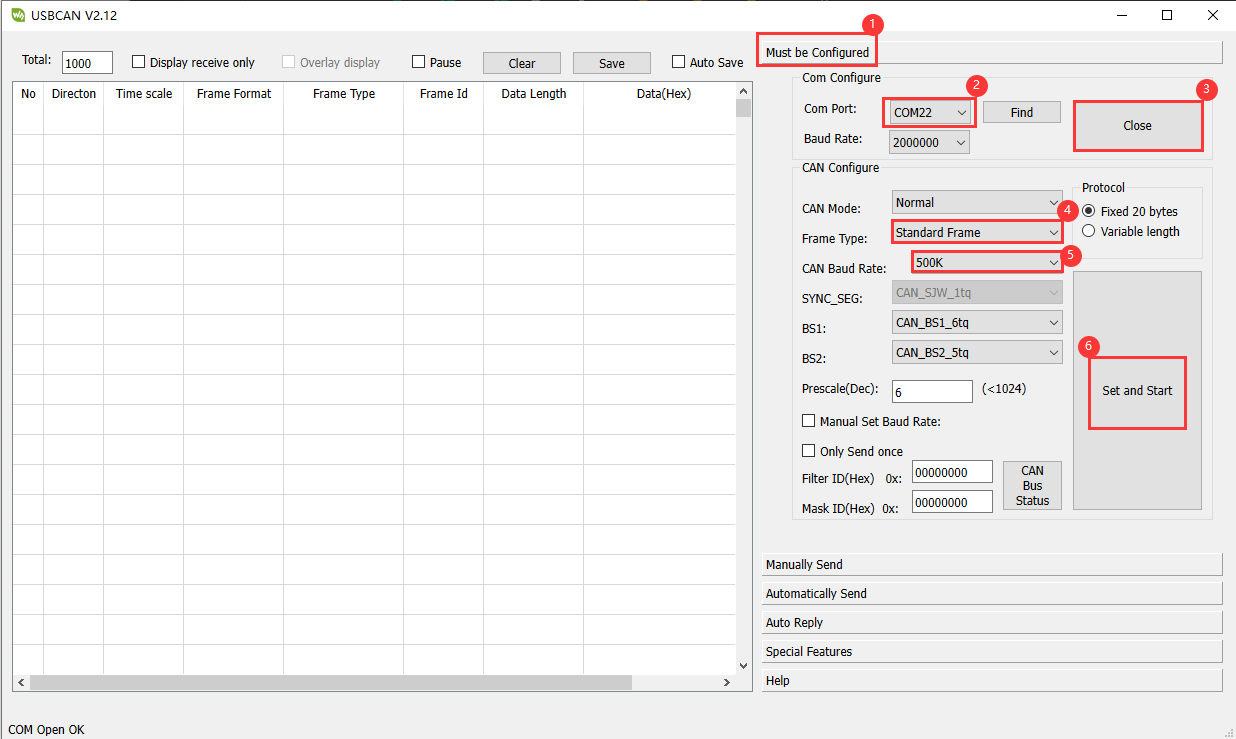

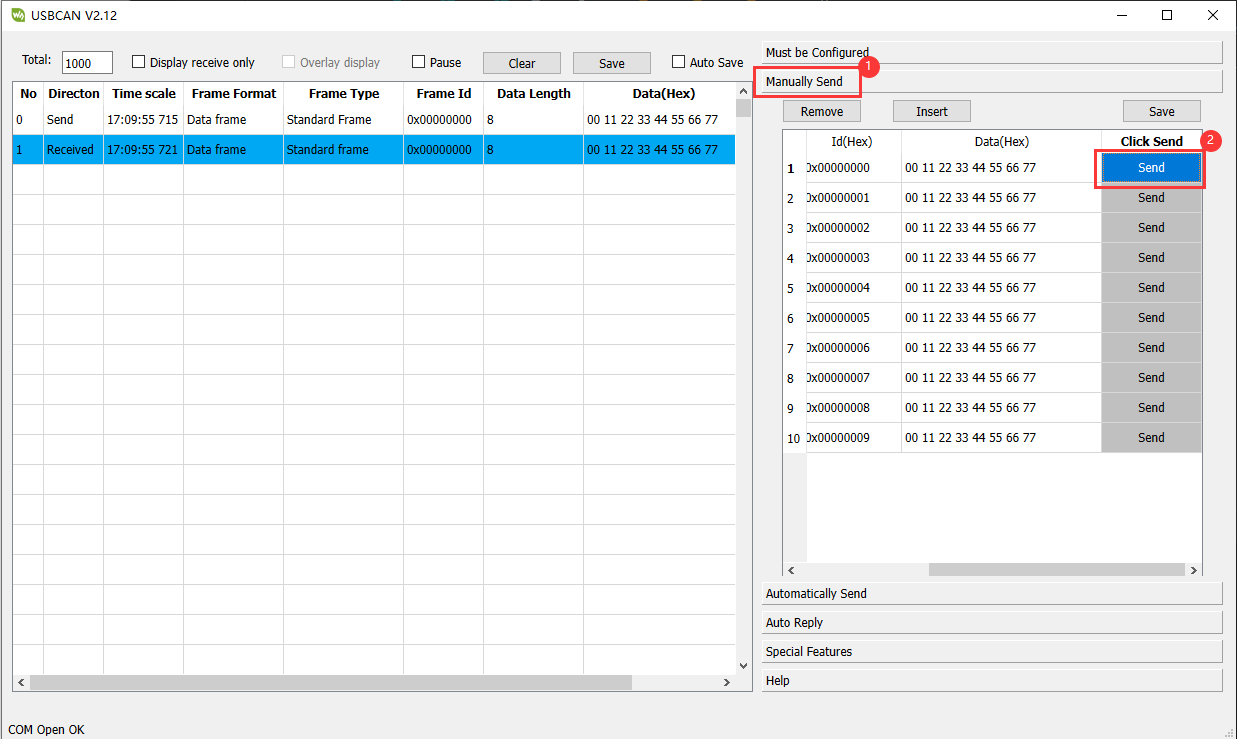

• 配置USB-CAN-A_TOOL后启动，给ESP32-S3-Touch-LCD-7B发送的CAN消息，可以看到ESP32-S3-Touch-LCD-7B返回一样的信息。

【硬件连接】

• 使用USB线把板子接入电脑

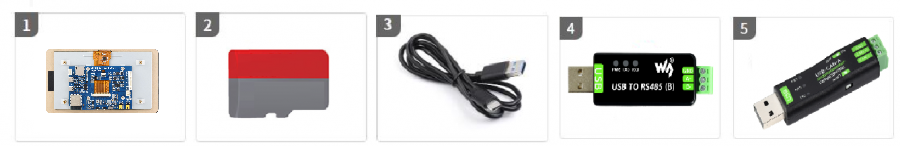

• 开发板连接USB转RS485转换器，如图

【代码分析】

• setup() ：

setup 函数主要用于初始化串口通信
使用 RS485.begin 函数初始化串口 Serial1 ，设置波特率、数据格式以及指定接收和发送引脚，然后通过循环检查确保串口初始化成功。

• loop()：

loop 函数是程序主循环部分，主要功能是实现简单的 485 通信数据回传
通过检查串口是否有数据可用，若有数据则读取一个字节并立即发送回去，实现将接收到的 485 数据原封不动地回传的功能。

【代码烧录】

• 选择型号 Waveshare ESP32S3 XIP 与端口
• 设置开发板参数


• 烧录代码

【运行效果】

• 打开串口调试助手向 ESP32-S3-Touch-LCD-7B 发送消息(必须要带有换行，否则将不会返回数据)，该设备会将收到的消息返回给串口调试助手

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：
• setup 函数主要进行了一系列的初始化操作和对 显示屏 的测试
  • 首先，它初始化I2C、IO 扩展和 RGB LCD，再打开背光。然后创建一个缓存区来存放图像，初始化 GUI 图像数据，设置好当前图像格式跟旋转角度，最后开始控制屏幕显示响应的界面。

  • 测试时，可以自行设置旋转角度（在第13行），实现不同角度的显示。


• waveshare_esp32_s3_rgb_lcd_init() ：
• waveshare_esp32_s3_rgb_lcd_init函数主要RGB LCD进行初始化。

• wavesahre_rgb_lcd_bl_on() ：
• wavesahre_rgb_lcd_bl_on函数主要打开LCD背光。
  • 更多函数介绍，示例中也有一一说明，可以直接在示例中查看。

【代码烧录】

• 选择型号 Waveshare ESP32S3 XIP 与端口
• 设置开发板参数


• 烧录代码

【运行效果】

• ESP32-S3-Touch-LCD-7B会先显示RGB565的颜色框，然后显示图案跟文本，最后显示图片。

【硬件连接】

• 使用USB线把板子接入电脑

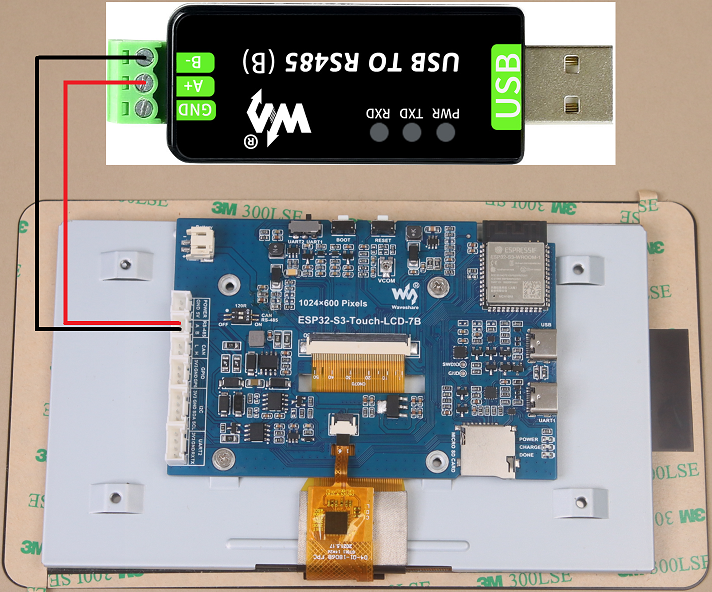

• 开发板连接USB转RS485转换器，如图

【代码分析】

• app_main() ：
  • 首先初始化串口通信


使用 DEV_UART_Init 函数初始化串口，设置波特率，接收和发送引脚，并分配一个临时缓冲区用于接收数据。

• • 最后循环实现简单的 RS485 通信数据回传


通过检查串口是否有数据可用，若有数据则读取并立即发送回去，实现将接收到的 RS485 数据原封不动地回传的功能。

【运行效果】

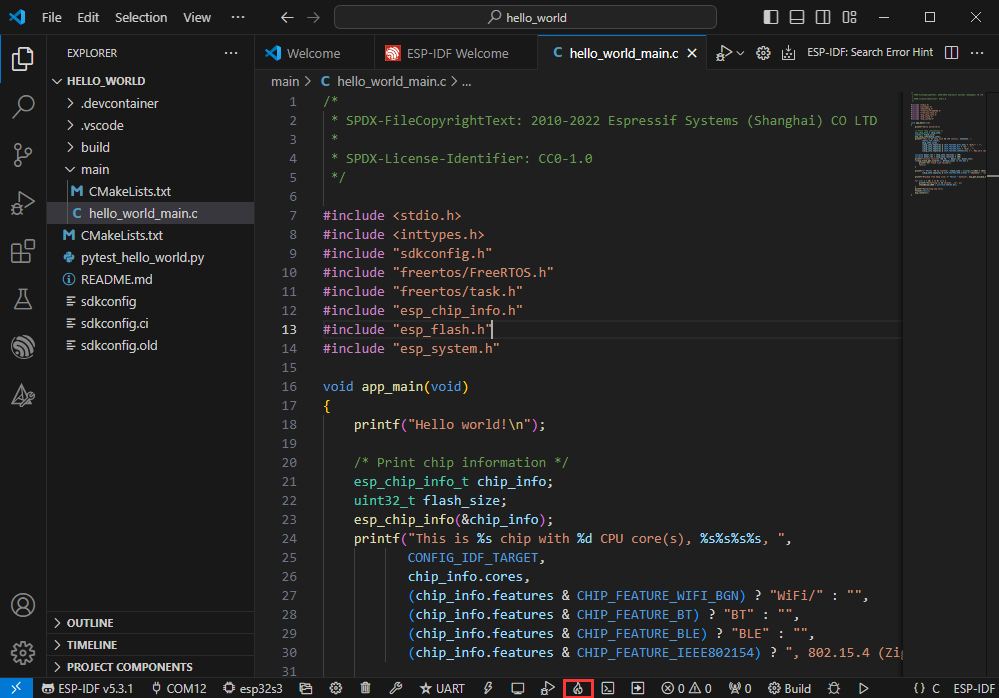

• 烧录成功后，打开串口调试助手向 ESP32-S3-Touch-LCD-7B 发送消息，该设备会将收到的消息返回给串口调试助手

【硬件连接】

• 使用USB线把板子接入电脑
• 将Micro SD卡接入ESP32-S3-Touch-LCD-7B中

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作和对 SD 卡的测试，并在屏幕上显示相关信息。

• sd_mmc_init() ：

sd_mmc_init 函数主要对 SD 卡进行初始化并挂载。

• read_sd_capacity(uint64_t *total_capacity, uint64_t *available_capacity) ：

read_sd_capacity 函数主要读取 SD 卡的内存信息。

【运行效果】

• 烧录成功后，ESP32-S3-Touch-LCD-7B会显示 SD 卡信息，如果没有则显示"SD Card Fail!"

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作和对 触摸屏 的测试，并在屏幕上显示。

• touch_gt911_init() ：

touch_gt911_init函数主要对 触摸屏 进行初始化。

• touch_gt911_read_point(uint8_t max_touch_cnt) ：

touch_gt911_read_point函数主要读取当前坐标点，最大识别到5点触摸。

【运行效果】

• 烧录成功后，触屏屏幕时会在屏幕上显示点，同时触摸五个，将显示五个不同颜色的点。

【硬件连接】

• 使用USB线把板子接入电脑
• 将目录下的图片保存到Micro SD卡中，再接入ESP32-S3-Touch-LCD-7B中

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作和对 图像文件 的读取，并通过点击屏幕上的箭头进行切换显示。

• list_files(const char *base_path) ：

list_files函数主要进行 BMP 图像文件名称的读取，并将名称保存到BmpPath中。

• GUI_ReadBmp(UWORD Xstart, UWORD Ystart, const char *path) ：

GUI_ReadBmp 函数主要读取SD卡中 BMP 图像数据，并将数据写入到缓冲区中，位置由Xstart跟Ystart决定。

【运行效果】

• 烧录成功后，如果挂载成功会，会显示箭头，点击箭头，就会显示图片了，再次点击会进行左右切换。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作和扫描附近 WIFI ，并通过屏幕显示扫描到的wifi名（目前还不能显示中文，因为字库没有那么全面）。

• wifi_scan() ：

wifi_scan 函数主要扫描附近的wifi,并将数据写入缓存区。

【运行效果】

• 烧录成功后，开始扫描，扫描结束后会显示当前wifi名

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作和连接指定的 WIFI (2.4GHz)，并通过屏幕显示 WIFI 的IP地址。

【运行效果】

• 烧录成功后，连接设置好的WIFI,连接成功后，在屏幕上打印IP地址

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作和创建一个名为 ESP32-S3-Touch-LCD-7B 的热点，并通过屏幕显示 当前连接设备的MAC地址。

【运行效果】

• 烧录成功后，启动热点，并显示连接设备的MAC地址

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作和运行LVGL Demo。

【运行效果】

• 烧录成功后，会运行lv_demo_widgets，可以进行交互操作。

【其他说明】

• 在使用时出现屏幕漂移，请参考ESP官方FAQ

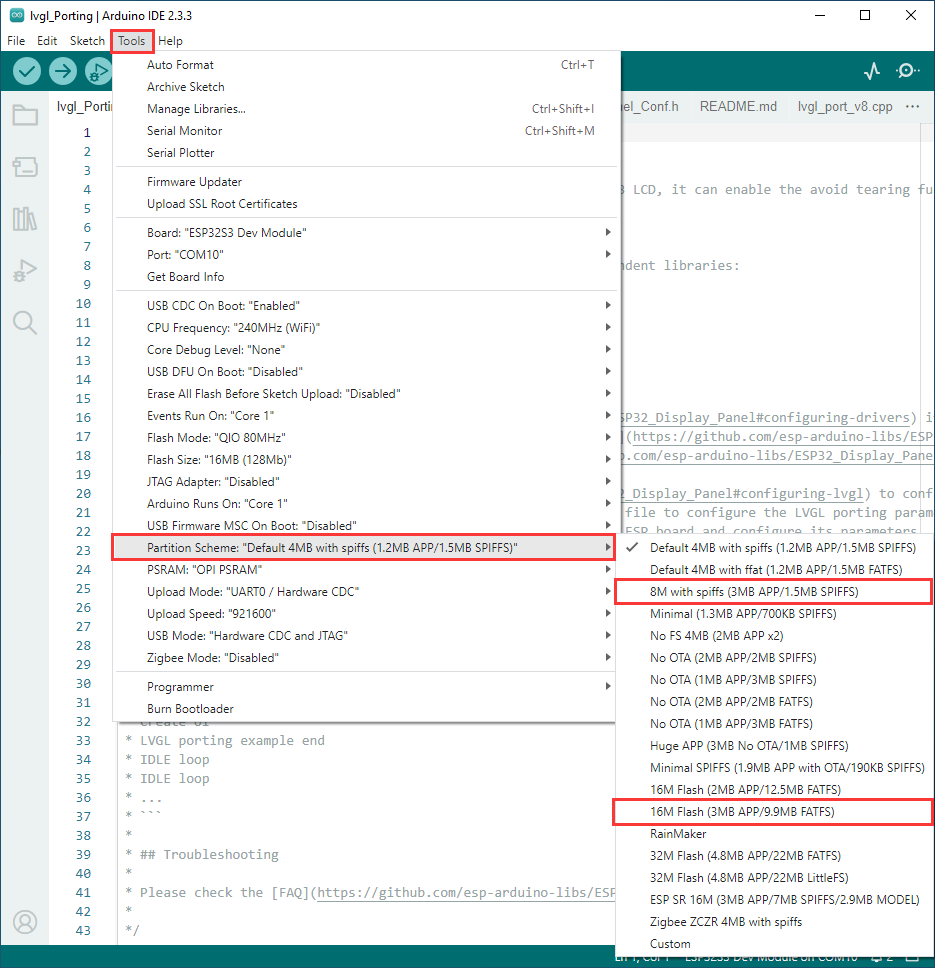

• 在使用自己的ui程序时，出现内存不足，可以点击Tools选择更大的分区表


• lvgl使用的版本是8.4，可以通过以下文档进行对LVGL的API查询跟使用
  • 中文链接
  • 英文链接

【硬件连接】

• 使用USB线把板子接入电脑
• 连接LED模块到GPIO上

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作并创建一个按钮，点击按钮可以控制LED亮灭。

【运行效果】

• 烧录成功后，显示一个按钮，点击按钮可以改变GPIO的状态，从而控制LED亮灭

【硬件连接】

• 使用USB线把板子接入电脑
• 连接LED模块到GPIO上

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作并创建一个滑动条跟文本（显示电池电压）。

【运行效果】

• 烧录成功后，显示一个滑动条跟当前电池电压，控制滑动条，可以同时调整 LED 跟 屏幕 的亮度。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• app_main() ：
  • 主要进行了一系列的初始化操作并创建一个自定义GUI界面，GUI由SquareLine Studio设计，由于只是用来绘制图形，故不提供SquareLine Studio工程。

【运行效果】

• 烧录成功后，可以按照如下步骤进行操作：
  • 第一次运行需要创建登录名跟密码
  • 创建完成后点击按钮返回到登录界面，输入用户名跟密码进行登录
  • 登录后可以看到四个框，对应不同功能
  • WIFI：可以测试Scan、STA和AP,并且可以显示相关WIFI信息
  • RS485：可以测试RS485功能，可以设置波特率，进行发送跟接收数据
  • CAN：可以测试CAN功能，可以设置速率，进行发送跟接收数据
  • PWM：可以测试背光，电池电压读取跟SD卡

【硬件连接】

• 使用USB线把板子接入电脑
• 连接LED模块到GPIO上

【代码分析】

• setup() ：

setup()函数是初始化GPIO 6，设置成输出模式。

• loop() ：

loop()函数是程序的主要循环部分，其核心功能是来回拉高或拉低GPIO引脚，控制LED亮灭。

【运行效果】

• 烧录成功后，屏幕无显示，连接的LED灯会以1Hz的频率亮灭


【硬件连接】

• 使用USB线连接板子的UART口,接入电脑

【代码分析】

• setup() ：

setup 函数主要用于初始化串口通信
使用 UART.begin 函数初始化串口 Serial ，设置波特率、数据格式以及指定接收和发送引脚，然后通过循环检查确保串口初始化成功。

• loop()：

loop 函数是程序主循环部分，主要功能是实现简单的 UART 通信数据回传
通过检查串口是否有数据可用，若有数据则读取一个字节并立即发送回去，实现将接收到的 UART 数据原封不动地回传的功能。

【运行效果】

• 烧录成功后，打开串口调试助手向 ESP32-S3-Touch-LCD-7B 发送消息，该设备会将收到的消息返回给串口调试助手

【硬件连接】

• 使用USB线连接板子的UART口,接入电脑

【代码分析】

• setup() ：

setup()函数是初始化I2C跟IO 扩展。

• DEV_I2C_Init() ：

DEV_I2C_Init()函数是初始化I2C设备

• IO_EXTENSION_Init() ：

IO_EXTENSION_Init()函数是初始化 IO 扩展。

• loop() ：

loop()函数是程序的主要循环部分，其核心功能是控制IO 扩展芯片来回拉高或拉低DISP引脚，控制屏幕背光亮灭。

• IO_EXTENSION_Output(uint8_t pin, uint8_t value) ：

IO_EXTENSION_Output(uint8_t pin, uint8_t value)函数是控制 IO 扩展芯片输出指定电平。

【运行效果】

• 烧录成功后，屏幕背光会以1Hz的频率亮灭


【硬件连接】

• 使用USB线把板子接入电脑
• 开发板连接USB-CAN-A，如图

【代码分析】

• setup() ：

setup()函数是初始化I2C、IO 扩展跟CAN接口，在初始化CAN接口前，需要控制IO_EXTENSION_IO_5为高电平，，否则CAN接口将无法工作。

• can_init(twai_timing_config_t t_config, twai_filter_config_t f_config, twai_general_config_t g_config) ：
• can_init函数主要主要负责处理 TWAI（类似于 CAN 总线的接口）的初始化


• loop() ：

loop()函数是检查是否有警报发生。通过调用 can_read_alerts 读取触发的警报，并获取 TWAI 的状态信息到 alerts_triggered 中。然后根据触发的不同警报进行相应的处理，例如如果触发了错误被动警报、总线错误警报、传输失败警报或传输成功警报，分别打印相应的消息并输出一些状态信息，如总线错误计数、待发送消息数量、传输错误计数器和传输失败计数等。

• • 如果是读取到了正确数据，它会读取信息，随后原封不动的将数据发送回去。

【运行效果】

• 烧录成功后，屏幕不会显示
• 配置USB-CAN-A_TOOL后启动，给ESP32-S3-Touch-LCD-7B发送的CAN消息，可以看到ESP32-S3-Touch-LCD-7B返回一样的信息。

【硬件连接】

• 使用USB线把板子接入电脑
• 开发板连接USB转RS485转换器，如图

【代码分析】

• setup() ：

setup 函数主要用于初始化串口通信
使用 RS485.begin 函数初始化串口 Serial1 ，设置波特率、数据格式以及指定接收和发送引脚，然后通过循环检查确保串口初始化成功。

• loop()：

loop 函数是程序主循环部分，主要功能是实现简单的 485 通信数据回传
通过检查串口是否有数据可用，若有数据则读取一个字节并立即发送回去，实现将接收到的 485 数据原封不动地回传的功能。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：
• setup 函数主要进行了一系列的初始化操作和对 显示屏 的测试
  • 首先，它初始化I2C、IO 扩展和 RGB LCD，再打开背光。然后创建一个缓存区来存放图像，初始化 GUI 图像数据，设置好当前图像格式跟旋转角度，最后开始控制屏幕显示响应的界面。

  • 测试时，可以自行设置旋转角度（在第13行），实现不同角度的显示。


• waveshare_esp32_s3_rgb_lcd_init() ：
• waveshare_esp32_s3_rgb_lcd_init函数主要RGB LCD进行初始化。

• wavesahre_rgb_lcd_bl_on() ：
• wavesahre_rgb_lcd_bl_on函数主要打开LCD背光。
  • 更多函数介绍，示例中也有一一说明，可以直接在示例中查看。

【运行效果】

• 烧录成功后，ESP32-S3-Touch-LCD-7B会先显示RGB565的颜色框，然后显示图案跟文本，最后显示图片。

【硬件连接】

• 使用USB线把板子接入电脑
• 将Micro SD卡接入ESP32-S3-Touch-LCD-7B中

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作和对 SD 卡的测试，并在屏幕上显示相关信息。

• sd_mmc_init() ：

sd_mmc_init 函数主要对 SD 卡进行初始化并挂载。

• read_sd_capacity(uint64_t *total_capacity, uint64_t *available_capacity) ：

read_sd_capacity 函数主要读取 SD 卡的内存信息。

【运行效果】

• 烧录成功后，运行效果：ESP32-S3-Touch-LCD-7B会显示 SD 卡信息，如果没有则显示"SD Card Fail!"

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作和对 触摸屏 的测试，并在屏幕上显示。

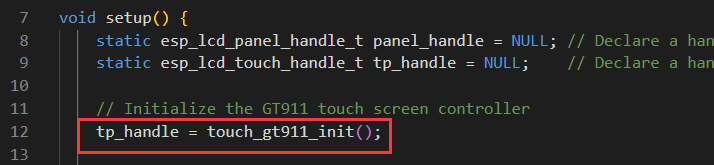

• touch_gt911_init() ：

touch_gt911_init函数主要对 触摸屏 进行初始化。

• touch_gt911_read_point(uint8_t max_touch_cnt) ：

touch_gt911_read_point函数主要读取当前坐标点，最大识别到5点触摸。

【运行效果】

• 烧录成功后，触屏屏幕时会在屏幕上显示点，同时触摸五个，将显示五个不同颜色的点。

【硬件连接】

• 使用USB线把板子接入电脑
• 将目录下的图片保存到Micro SD卡中，再接入ESP32-S3-Touch-LCD-7B中

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作和对 图像文件 的读取，并通过点击屏幕上的箭头进行切换显示。

• list_files(const char *base_path) ：

list_files函数主要进行 BMP 图像文件名称的读取，并将名称保存到BmpPath中。

• GUI_ReadBmp(UWORD Xstart, UWORD Ystart, const char *path) ：

GUI_ReadBmp 函数主要读取SD卡中 BMP 图像数据，并将数据写入到缓冲区中，位置由Xstart跟Ystart决定。

【运行效果】

• 烧录成功后，如果挂载成功会，会显示箭头，点击箭头，就会显示图片了，再次点击会进行左右切换。

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作和扫描附近 WIFI ，并通过屏幕显示扫描到的wifi名（目前还不能显示中文，因为字库没有那么全面）。

• wifi_scan() ：

wifi_scan 函数主要扫描附近的wifi,并将数据写入缓存区。

【运行效果】

• 烧录成功后，开始扫描，扫描结束后会显示当前wifi名

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作和连接指定的 WIFI (2.4GHz)，并通过屏幕显示 WIFI 的IP地址。

【运行效果】

• 烧录成功后，连接设置好的WIFI,连接成功后，在屏幕上打印IP地址

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作和创建一个名为ESP32-S3-Touch-LCD-7B的热点，并通过屏幕显示 当前连接设备的MAC地址。

【运行效果】

• 烧录成功后，启动热点，并显示连接设备的MAC地址

【硬件连接】

• 使用USB线把板子接入电脑

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作和运行LVGL Demo。

【运行效果】

• 烧录成功后，会运行lv_demo_widgets，可以进行交互操作。

【其他说明】

• 在使用时出现屏幕漂移，请参考ESP官方FAQ
• 在使用自己的ui程序时，出现内存不足，可以点击Tools选择更大的分区表


• lvgl使用的版本是8.4，可以通过以下文档进行对LVGL的API查询跟使用
  • 中文链接
  • 英文链接

【硬件连接】

• 使用USB线把板子接入电脑
• 连接LED模块到GPIO上

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作并创建一个按钮，点击按钮可以控制LED亮灭。

【运行效果】

• 烧录成功后，显示一个按钮，点击按钮可以改变GPIO的状态，从而控制LED亮灭

【硬件连接】

• 使用USB线把板子接入电脑
• 连接LED模块到GPIO上

【代码分析】

• setup() ：

setup 函数主要进行了一系列的初始化操作并创建一个滑动条跟文本（显示电池电压）。

【运行效果】

• 烧录成功后，显示一个滑动条跟当前电池电压，控制滑动条，可以同时调整 LED 跟 屏幕 的亮度。
