产品简介

本产品是一款带有铝合金外壳的手机热成像仪，采用微测辐射热计和热电堆像素的混合技术，具有 160×120 像素焦点阵列，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图。产品带有 Type-C 接口，可直接接入手机设备，即插即用。提供有45°和88°两个视场角版本供用户选择。

产品特性

• 采用微测辐射热计和热电堆混合技术，具有 160(H)×120(V) 像素
• 无快门设计，支持连续运行和热图像视频流
• 支持 9FPS (Max) 帧率输出热成像视频流
• 提供完善的配套资料手册 (Android上位机和用户手册等)

产品参数

• 工作电压: 5V
• 工作电流: 81mA@5V
• 波长范围: 8~14μm
• 视场角:
  • 56°(D) × 45°(H) × 34°(V) (常规版本)
  • 110°(D) × 88°(H) × 66°(V) (广角版本)
• 工作温度: -20°C～85°C
• 目标温度:
  • 20℃～300℃（常规版本）
  • 20℃～250℃（广角版本）
• 检测精度: ±3.5℃
• 刷新速率: 9 FPS(Max)
• 产品尺寸: 42 x 23(mm)

硬件说明

• Thermal USB Camera (C)连接到安卓手机, 使用 USB 接口发送温度数据
  • Thermal USB Camera (C) 出现异常时，可以重新插拔硬件复位

硬件连接

• Thermal USB Camera (C)连接到安卓手机

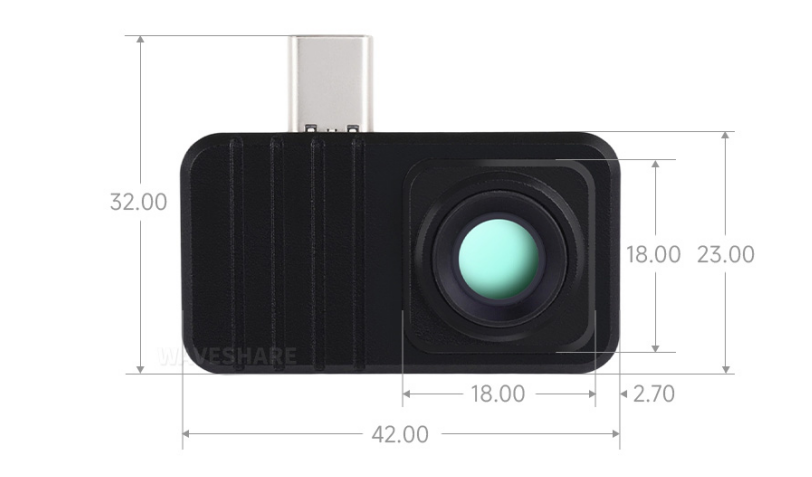

产品尺寸

测温原理

什么是红外测温?(引用自OPTRIS)
在测量领域，“温度”是仅次于“时间”的常用的物理参数之一。基于普朗克和玻尔兹曼辐射定律的原理，红外测温仪通过吸收被测物体发出的红外辐射来测定其温度。那么，非接触测温是如何实现的呢？

凡是温度高于绝对零度（0 K或-273.15℃）的物体，均会自表面向外发出电磁辐射，且该辐射与物体的固有温度成比例。在这种辐射中，包含用于实现测温的红外辐射。当该辐射贯穿大气后，借助专用镜头便能将其聚集在探测器上。随后，探测器会生成与该辐射成比例的电信号。该信号得到放大，并通过接受连续的数字信号处理而转化为与物体温度成比例的输出信号。如此一来，在显示器上便会显示出温度的测量值，或为信号形式输出。

在利用辐射实现测温时，辐射率ε（Epsilon）起到了至关重要的作用。它表明了实际物体与黑体的辐射值之间的关系。黑体的辐射率为1（最大值）。不过，能够满足黑体这一理想条件的物体并不多。在校准传感器时，一般会用到辐射体的接触面（包含所推荐的波长：0.99）。

就其波长而言，许多物体通常具有恒定的辐射率，但其辐射能力远不如黑体。它们被称作灰体。若物体的辐射率取决于其温度和波长（诸如金属类），则此类物体被称作选择性辐射体。在这两种情况下，所缺失的辐射部分通过辐射率的明确加以补充。当使用选择性辐射体时，需要牢记所测定的波长（针对金属，选择短波）。

除了自物体表面发出的辐射之外，红外传感器还能接受到周围环境的反射辐射，或许还有被测物体的贯穿红外辐射。

测量精度

目标物体超过模块FOV 25%或以上，相对湿度应低于95%，且不应有凝结水蒸气或镜片上有湿气时

• 常规版本：

• 广角版本：

主要用途

• 长时间非接触性物体温度在线监控方案
• 红外热像仪、红外测温仪
• 智能家居、智能楼宇、智能照明
• 工业温度控制、安防、入侵/移动检测
• 微小目标热分析，热趋势分析要点及解决方案

使用说明

Android

• 将模块直接插入到 Android 手机
• Android 手机打安装 APP并打开 , APP会自动识别并打开红外热成像摄像头，若未自动打开，请重新插拔

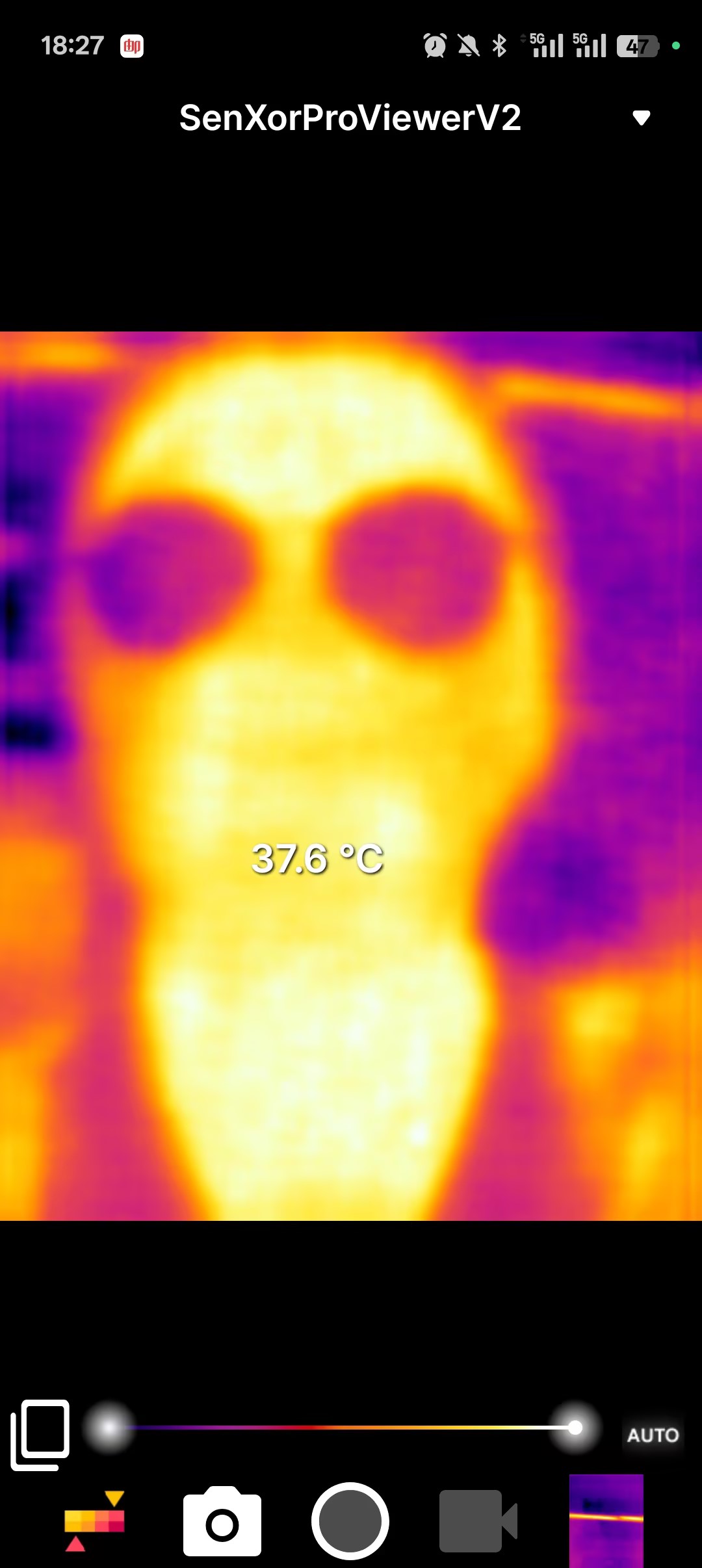

• 连接之后,热图像在 APP 软件中显示,点击热图像中对应显示视场内物体，则可以显示对应温度值
• APP 软件中热图像左下方三角箭头可以选择不同热图像的渲染模式,相机图标为拍照模式，最中间的图标为拍照和录像按键，右边的摄影机图标为录像模式
• 右上角的三角点击打开

• • Point View是测某点温度，Area View为区域测温（S为小区域，L为大区域）
  • Fever Detect为发烧检测
  • Min Max为标注画面最大最小温度
  • Filp为画面左右翻转
  • Settings里有语言设置，温度单位设置，发射率设置，过温警告，自动翻转，AI滤波设置

资料

软件

• Thermal_USB_Camera_Android_Software

数据手册

• MI1602 数据手册
