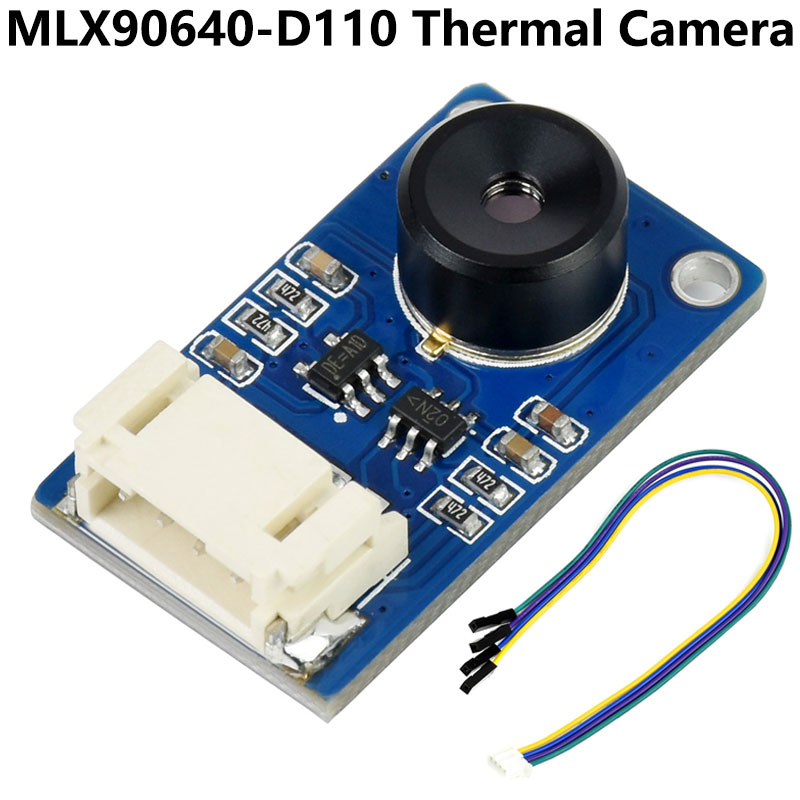

树莓派摄像头MLX90640红外热像仪模块 32×24像素 110度视场角 I2C接口
¥383
制造商：斑梨电子
SKU：0103062
发布时间：2023-09-11 19:31
我是一款红外热像仪模块，32×24像素，110度视场角，I2C接口通信，兼容3.3V/5V电平，支持RaspberryPi/Arduino(ESP32)/STM32等主控板。
我采用MLX90640远红外热传感器阵列，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，尺寸小巧，方便集成到各种工业或智能控制应用。
红外阵列温度传感器
32×24 像素红外阵列
小尺寸，非接触式，低成本
产品特性
一款小尺寸、非接触式和低成本的 32×24 像素的红外阵列温度传感器，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，方便集成到各种工业或智能控制应用中。
- 采用 MLX90640 远红外热传感器阵列，32×24 像素
- 支持 I2C 接口通信，可设置为快速模式 (速率可达 1MHz)
- 噪声等效温差 (NETD) 仅为 0.1K RMS@1Hz 刷新率，噪声性能好
- 板载电平转换电路，可兼容 3.3V/5V 的工作电平
- 可编程帧率 0.5～64Hz (0.25～32FPS)
- 提供完善的配套资料手册 (Raspberry Pi / ESP32 / STM32 示例程序和用户手册等)
主要用途：
- 高精度非接触性物体温度检测
- 红外热像仪、红外测温仪
- 智能家居、智能楼宇、智能照明
- 工业温度控制、安防、入侵/移动检测
产品参数
| 工作电压 | 3.3V / 5V | 电流大小 | < 23mA |
|---|---|---|---|
| 视场角 (FOV) | 110° × 75° | 绝对精度 | ±2℃ (室温 0 ~ 50℃) |
| 通信接口 | I2C (默认 0×33) | 刷新速率 | 0.5~64Hz (0.25～32FPS) |
| 目标温度 | -40 ~ 300℃ | 工作温度 | -40 ~ 85℃ |
| 产品尺寸 | 28 × 16mm | 固定孔尺寸 | 2.0mm |
I2C 控制接口
可接入 Raspberry Pi / ESP32 / STM32 等主控板
| VCC | 电源正 (3.3V / 5V 电源输入) |
|---|---|
| GND | 电源地 |
| SDA | 接 MCU I2C 数据线 |
| SCL | 接 MCU I2C 时钟线 |
应用示例
本产品不含 PI3B+ ，如有需要，请另行购买
产品尺寸
