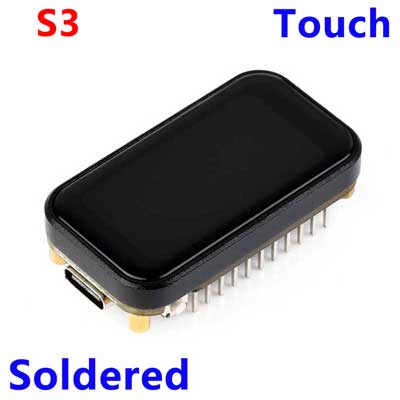

ESP32 S3开发板1.47寸LCD显示触摸屏172×320 SD AXS5106L JD9853
¥83
制造商：斑梨电子
SKU：020804900000
发布时间：2025-05-09 17:12
ESP32-S3 1.47 英寸 172×320 分辨率 262K 2.4GHz Wi-Fi BLE 5 彩色 LCD 触控屏开发板 240MHz LX7 双核处理器
ESP32显示屏推荐
ESP32-S3
1.47 英寸触控屏开发板
流畅运行 LVGL 等 GUI 界面程序，可快速开发 ESP32-S3 的 HMI 应用
版本选择
产品特性
本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，内置大容量 Flash 和 PSRAM。配备 1.47 英寸高清 IPS 显示屏，可流畅运行 LVGL 等 GUI 程序。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE) 无线通信协议，板载天线
- 内置 512 KB SRAM 和 384 KB ROM，叠封 8 MB PSRAM 和板载 16 MB Flash
- 板载 1.47 英寸电容触摸 LCD 屏，172 × 320 分辨率，262K 彩色
- 引出大部分 GPIO，集成全速 USB 串口
- 板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
LCD 屏参数
| 显示尺寸 | 1.47inch | 分辨率 | 172 × 320 pixels |
|---|---|---|---|
| 显示芯片 | JD9853 | 触摸芯片 | AXS5106L |
| 显示接口 | 4-wire SPI | 触摸接口 | I2C |
| 显示面板 | IPS | 触摸类型 | 电容式感应 |
ESP32-S3 适用于 AIoT 市场
搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，强大的 AI 运算能力和安全加密机制
支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
应用场景
接口定义
支持扩展多种外设，可通过 GPIO 排针接入更多扩展设备
资源简介
- ESP32-S3R8
- 贴片陶瓷天线
- 16MB Flash
- ME6217C33M5G
低压降 LDO，电流 800mA (Max)
- ETA6098
- Micro SD 卡座
- RESET 按键
- BOOT 按键
- Type-C 接口
产品尺寸
