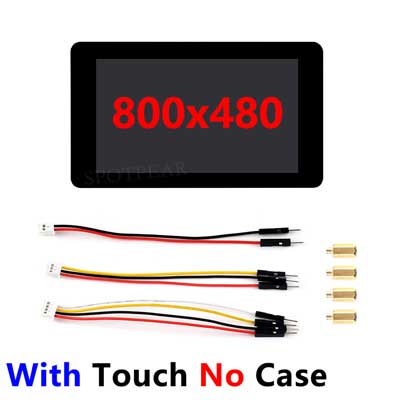

ESP32-S3 7寸电容触摸屏开发板800×480WiFi蓝牙CAN传感器RS485

¥195

制造商:Spotpear
SKU:0601043
发布时间:2024-04-24 19:48
数量:
在售

ESP32-S3 7寸电容触控屏开发板 800×480分辨率支持五点触摸 32位LX7双核处理器 主频240MHz 支持WiFi蓝牙 板载天线

】产品详情

7 英寸电容触控屏开发板集成 RGB 接口显示和 5 点电容触控,多种外设接口

】产品特性

ESP32-S3-Touch-LCD-7 是一款支持 2.4GHz WiFi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM,板载 7 英寸电容触摸屏,可流畅运行 LVGL 等 GUI 界面程序;结合多种外设接口,快速开发 ESP32-S3 的 HMI 等应用。

[] 搭载高性能 Xtensa 32 位 LX7 双核处理器,主频高达 240MHz

[] 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE),板载天线

[] 内置 512KB SRAM 和 384KB ROM,叠封 8MB Flash 和 8MB PSRAM

[] 板载 7 英寸电容触摸屏,800 × 480 分辨率,65K 彩色

[] 支持 I2C 接口控制电容触摸,5 点触控,支持中断

[] 板载 CAN、RS485、I2C 接口和 Micro SD 卡座等,集成全速 USB 串口

[] 支持灵活时钟,模块电源单独设置等精准控制,实现多场景低功耗模式

】应用场景

支持扩展多种外设 可通过 Sensor、CAN、RS485、I2C 等接口接入更多扩展设备

】应用示例

图片仅供展示,详细配置请参考配置清单

】资源简介

1)ESP32-S3N8R8

WiFi 蓝牙 SoC 模块,240MHz 运行频率,封装 8MB PSRAM 和 Flash

2)7 英寸屏幕接线端子

3)屏幕触摸接线端子

4)Micro SD 卡座

5)USB Type-C 接口

6)USB TO UART Type-C 接口

7)UART 接线端子

6) 跟 7 是同一个 UART,由 15 的开关进行选择

8)传感器接线端子

9)CAN 接线端子

10)I2C 接线端子RS485 接线端子

11)3.7V 单节锂电池 PH2.0 接口

12)CAN 终端电阻选择接口

13)RS485 终端电阻选择接口

14)UART 选择开关

15)UART1 或者 UART2

16)BOOT 按键

按住上电进行程序烧录

17)RESET 按键

按下复位控制器

18)I2C 电平选择

3.3V或者5V

19)DONE

锂电池充电完成指示灯

20)CHG

锂电池充电指示灯

21)PWR

电源指示灯
