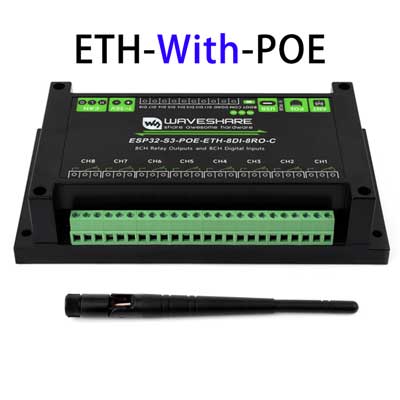

ESP32-S3工业级8路继电器WiFi蓝牙LAN网口ETH物联网CAN RJ45 POE
¥265
制造商：斑梨电子
SKU：020308900000
发布时间：2025-05-24 14:07
ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器 内置 Xtensa 32 位 LX7 双核处理器 主频高达 240MHz 板载多种隔离保护电路
继电器模块推荐
ESP32-S3 工控板
工业级 8 路 Wi-Fi 网络继电器
基于 ESP32-S3 主控，支持 Wi-Fi、蓝牙、数字输入、CAN 和网口等接口
内置电源隔离、光耦隔离等保护电路，安全稳定更可靠
版本选择
产品特性
- 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 开关量输入带双向光耦隔离，支持无源和有源开关量输入，继电器支持开关输入联动模式控制
- 板载隔离型 CAN 接口，方便外扩接入各种 CAN 设备
- 板载排针接口，允许接入其他设备
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载接线端子供电接口，支持 7V~36V 宽电压范围供电，方便工业供电使用
- 板载 RTC 时钟芯片，支持定时任务
- 板载 W5500 以太网芯片，通过 SPI 接口扩展 10/100Mbps 网络连接
- PoE 网口版本支持外接 PoE 模块，实现以太网供电功能 (符合 IEEE 802.3af 标准)
- 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
- 板载蜂鸣器、RGB 彩灯、电源和 CAN 收发指示灯，方便感知设备的运行工作状态
- 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
产品参数
| 型号 | ESP32-S3-POE-ETH-8DI-8RO | ESP32-S3-POE-ETH-8DI-8RO-C | |
|---|---|---|---|
| 微控制器 | ESP32-S3 (默认为 ESP32-S3-WROOM-1U-N16R8 模组，可定制) | ||
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5、BLE | ||
| USB 接口 | 接口形式 | USB Type-C | |
| 供电电压 | 5V | ||
| 功能 | 设备供电、USB 通信、固件下载等 | ||
| 隔离型通信接口 | 接口类型 | RS485 | CAN |
| 接口形式 | 接线端子 | ||
| 方向控制 | 硬件自动判别和控制数据传输方向 | ||
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | ||
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | ||
| 网口 | PoE 网口，支持 IEEE 802.3af 标准 (仅 PoE 网口版本) | ||
| 数字输入 | 输入路数 | 8 路 | |
| 输入电压范围 | 5V~36V | ||
| 输入类型 | 无源输入 / 有源输入 (NPN 型或 PNP 型) | ||
| 隔离类型 | 双向光耦隔离 | ||
| 继电器 | 允许接入负载 | ≤10A 250V AC 或 ≤10A 30V DC | |
| 继电器路数 | 8 路 | ||
| 触点类型 | 一常开、一常闭 | ||
| 隔离类型 | 光耦隔离 | ||
| 指示灯 | RGB | 彩色酷炫灯珠，可自定义显示颜色 | |
| PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 | ||
| TXD | 发送指示灯，有数据从 RS485/CAN 接口发出时亮绿灯 | ||
| RXD | 接收指示灯，有数据从 RS485/CAN 接口接收时亮蓝灯 | ||
| 端子供电 | 供电范围 | 7V~36V | |
| 产品外观 | 外壳 | 导轨式 ABS 保护外壳 | |
| 尺寸 | 175 × 90 × 40 (mm) | ||
基于 ESP32-S3
专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，
拥有强大的 AI 运算能力和安全加密机制，
集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信
板载多种隔离保护电路
多重保护，使用安全更可靠
支持 CAN、蓝牙或 Wi-Fi
联网远程控制
板载 8 路继电器、8 路数字输入，
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备
开关量输入
内置双向光耦隔离，支持无源开关量 (干接点) 和有源开关量 (湿接点) 输入
应用场景
支持 Arduino，方便二次开发
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
支持接入 PoE 模块
仅一根网线接入 PoE 设备即可实现联网和供电
仅 PoE 网口版本支持外接 PoE 模块且产品不含图中交换机
示例演示
示例代码提供多种组合方式
结合 waveshare.cloud 物联网连接演示
使用轻量级 MQTT 协议实现数据可视化服务
资源简介
- ESP32-S3-WROOM-1U-N16R8
采用 ESP32-S3 系列芯片，Xtensa 双核 32 位 LX7 处理器
(内置 16MB Flash 和 8MB PSRAM) - 优质继电器
单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 光耦隔离
避免继电器外接高压电路干扰控制芯片
- 复位按键
- PoE 接口
可以接入 PoE 模块 (仅 PoE 网口版)
- BOOT 按键
- 电源芯片
- 数字隔离
避免外部信号干扰控制芯片
- 电源隔离
提供稳定隔离电压，隔离端无须额外供电
- 双向光耦隔离
- RTC 电池接口
- 蜂鸣器
- 开关量输入接口
- 排针接口
可接入其他设备
- 工作指示灯
PWR：电源指示灯
RXD：CAN 接收指示灯
TXD：CAN 发送指示灯 - USB Type-C 接口
可用于设备供电、固件下载和 USB 通信
- WS2812 RGB 彩灯
可通过 GPIO38 引脚控制
- 网口
- 外部天线连接座
SMA 母孔天线座，用于 Wi-Fi 和蓝牙无线通信
- 电源接线端子
支持 DC 7V~36V 宽电压范围供电
- CAN 通信接口
支持连接外部 CAN 设备
- CAN 匹配电阻
预留 120R 匹配电阻，可跳线帽使能
- 继电器接线端子
方便用户连接设备
- 板载 TVS (瞬态电压抑制管)
可有效抑制电路中的浪涌电压和瞬态尖峰电压
- CAN 转换芯片
- MP1605GTF-Z
DC-DC 电源模块
- PCF85063ATL
RTC 芯片，可实现一些定时任务
- TCA9554PWR
扩展 IO，用于控制继电器
- W5500
通过 SPI 接口扩展 10/100Mbps 网络连接
- Micro SD 卡槽
支持外接 SD 卡存储图片和文件
外壳设计
导轨式 ABS 保护外壳，支持 35mm 标准导轨，安装方便
产品尺寸
普通网口版
PoE 网口版
