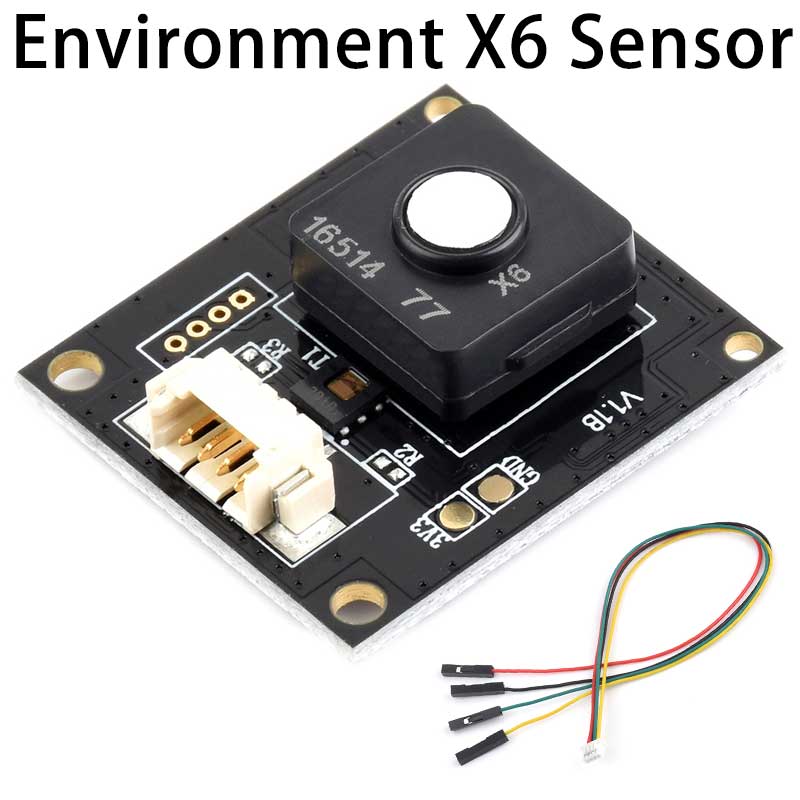

六合一嗅觉传感器模组
可检测甲醛、有机物、一氧化碳、综合污染物、温度和湿度
支持 Raspberry Pi / Pico / Arduino / ESP32 多平台主板
产品特性
Environment X6 Sensor 基于德国 EC Sense 固态聚合物电化学技术，采用多电极集成结构与固态电解质体系，通过气体在工作电极表面的电化学反应输出电流信号，实现对目标气体浓度的高灵敏度检测。相比传统的气体传感器，固态聚合物设计具备无漏液、无中毒、基本无漂移、长寿命等优势。
- 集成综合化合物 (IAQ)、一氧化碳 (CO)、有机物 (TVOC)、甲醛 (HCHO)、温度和湿度检测
- 支持 UART 接口通信，波特率为 9600bps，8 位数据，1 停止位，无检验位
- 小体积，低成本，高性价比
- 提供完善的配套资料手册 (Raspberry Pi / Pico / Arduino / ESP32 示例程序和用户手册等)
产品参数
| 工作电压 | 5V | 逻辑电压 | 3.3V |
|---|---|---|---|
| 通信接口 | UART | 波特率 | 9600bps |
| 测量范围 | 甲醛: 0 ~ 1ppm | 分辨率 | 甲醛: 0.001ppm (有效检出值: 0.015ppm) |
| 有机物: 0 ~ 5ppm | 有机物: 0.001ppm (有效检出值: 0.050ppm) | ||
| 一氧化碳: 0 ~ 100ppm | 一氧化碳: 0.001ppm (有效检出值: <8ppm) | ||
| 精度误差 | 甲醛: 0 ~ 0.15ppm (±0.02ppm); 0.16ppm+ (<±2% FS) | 响应时间 | 甲醛: T10: <5s; T90: <90s (注气式测量) |
| 有机物: 0 ~ 0.2ppm (±0.05ppm); 0.2ppm+ (<±2% FS) | 有机物: T10: <3s; T90: <120s (异丁烯气体注气式测量) | ||
| 一氧化碳: 0 ~ 8ppm (±2.5ppm); 8ppm+ (<±1% FS) | 一氧化碳: T10: <3s; T90: <15s (注气式测量) | ||
| 产品尺寸 | 23 × 25.5 × 9.5 (mm) | 固定孔径 | 2.0mm |
| 工作电流 | 6.5mA | 工作温度 | -40 °C ~ +55 °C |
| 工作湿度 | >15%RH | 使用寿命 | 10 年 |
支持 UART 控制接口
可接入 Raspberry Pi / Pico / Arduino / ESP32 等主控板
| 引脚 | 功能 |
|---|---|
| TXD | 串口发送引脚 |
| RXD | 串口接收引脚 |
| GND | 电源地 |
| VCC | 电源正 (5V) |
应用展示
硬件连接
接入 Raspberry Pi 主板
图片仅供展示，详细配置请参考配置清单
应用示例
图片仅供展示，Raspberry Pi 5 不包括在内，详细配置请参考配置清单
产品尺寸
