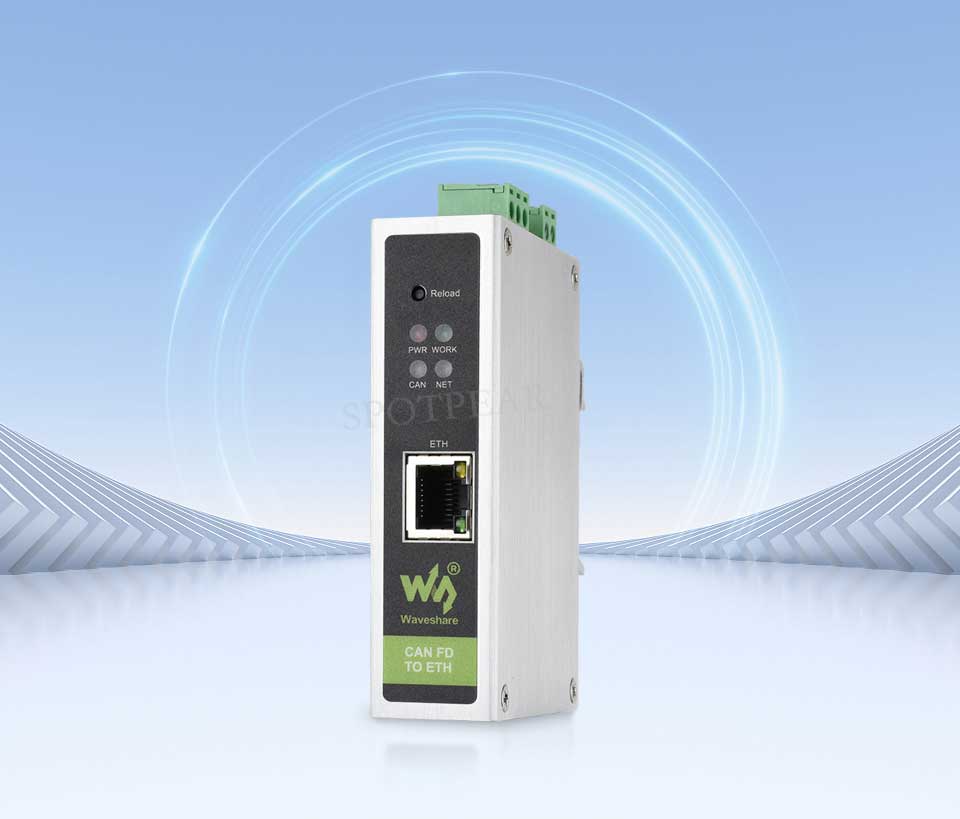

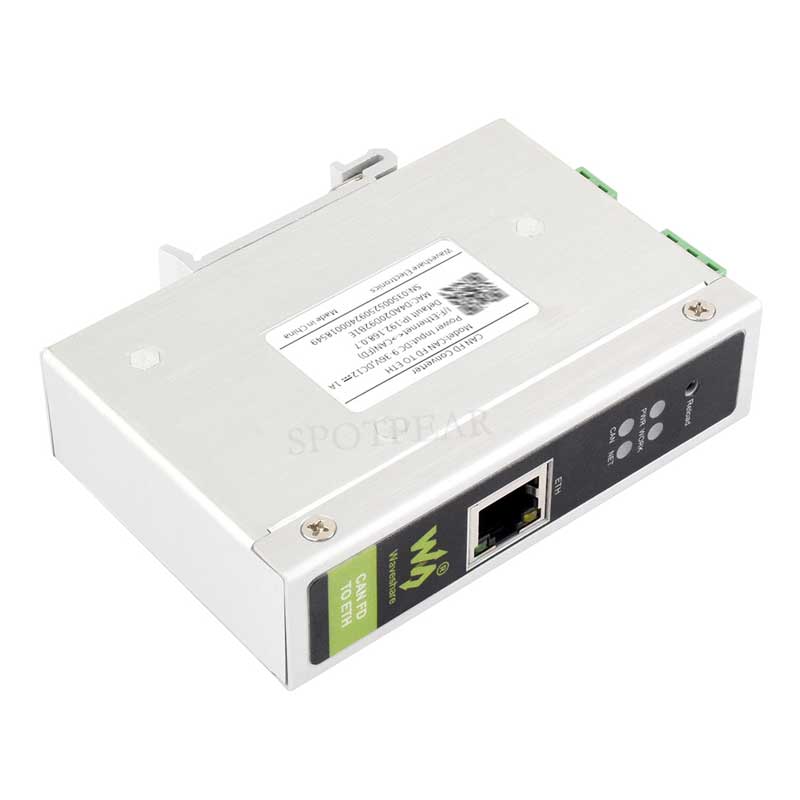

产品简介

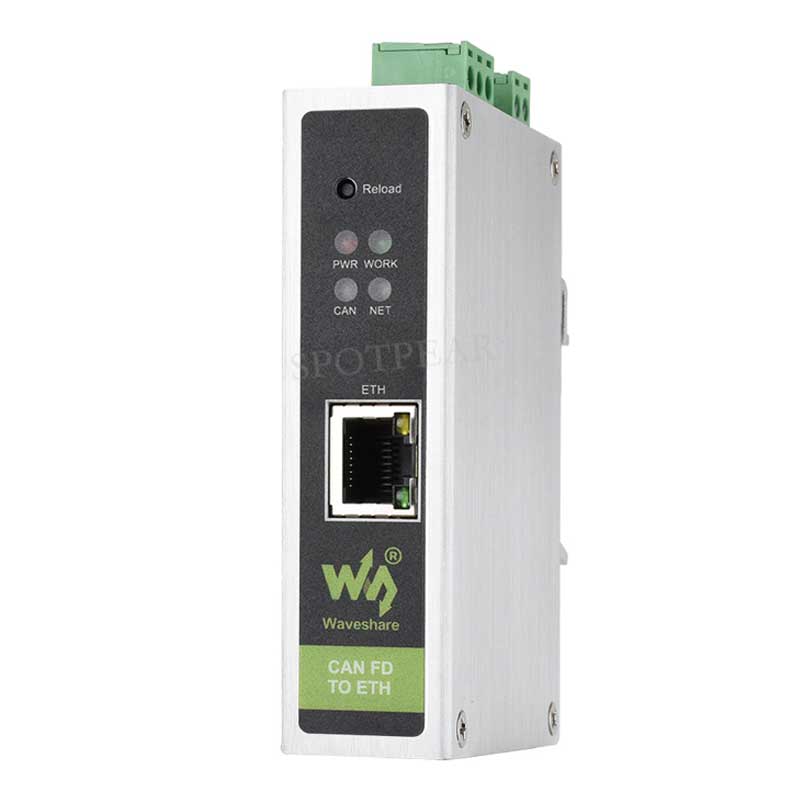

CAN FD TO ETH 是导轨式 CAN FD 转以太网设备，具备高速低延迟、性能稳定、易用和高性价比的特点，支持五种数据转换模式：透明、透明带 ID、标准协议、Modbus 和自定义帧头帧尾，可实现 CAN 与网口设备互联，兼容 CAN FD 及 CAN 2.0A/2.0B 协议。

产品采用工业级设计，-40°C ~ 85°C 稳定运行，支持 9V ~ 36V 宽电压供电，仲裁域波特率 5Kbps ~ 1Mbps、数据域 100Kbps ~ 5Mbps。

设备支持上位机软件配置，自带 120Ω 总线电阻 (拨码快速接入)，支持导轨安装，配置便捷，安装高效。

产品参数

基本功能

支持 CAN FD 转 ETH、ETH 转 CAN FD

仲裁域波特率

CAN FD 仲裁域波特率：5Kbps ~ 1Mbps

数据域波特率

CAN FD 数据域波特率：100Kbps ~ 5Mbps

工业级设计标准

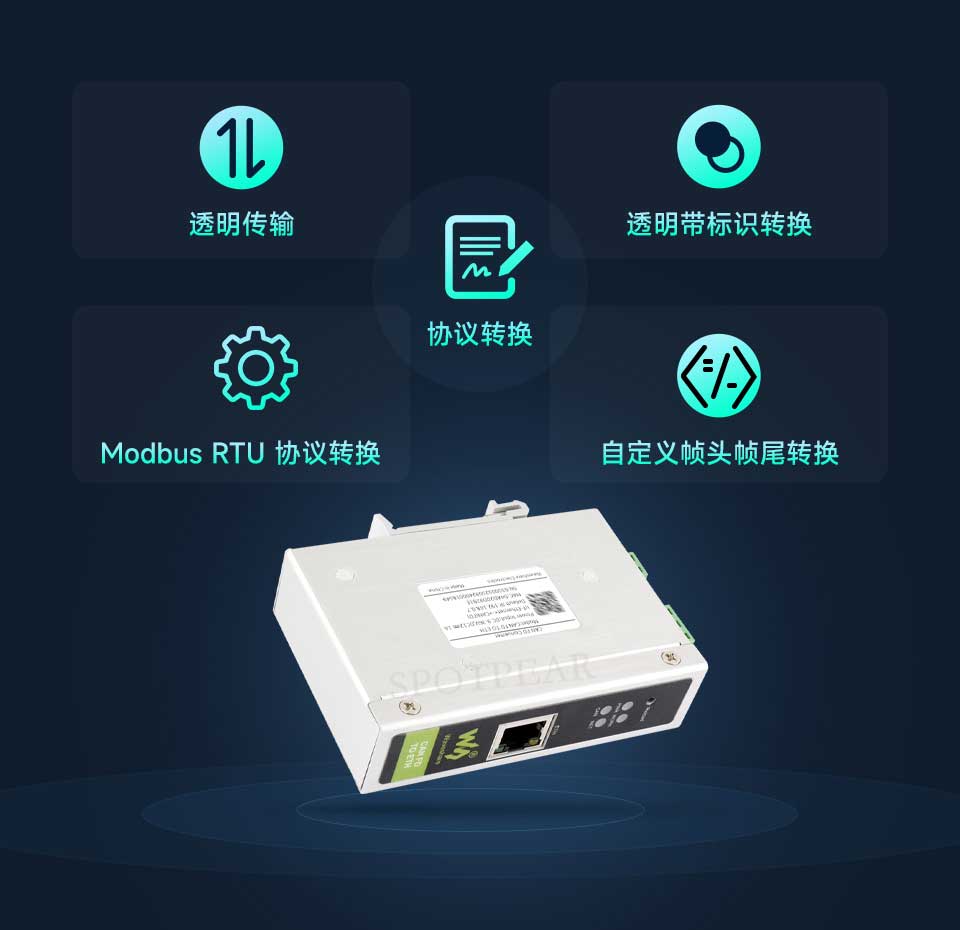

支持多种转换模式

支持透明转换、透明带 ID 转换、标准转换、
Modbus 转换及自定义帧头帧尾转换模式

透明转换

实现 CAN FD 帧与以太网帧之间的原样转换

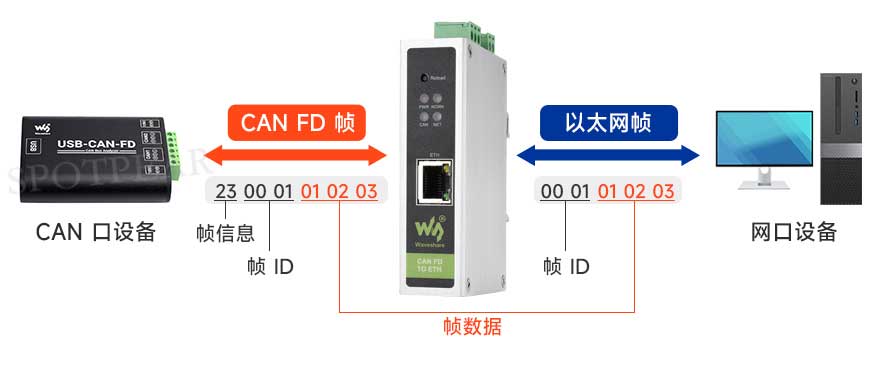

透明带 ID 转换

将以太网帧中的 ID 信息转换到 CAN FD 帧中

标准转换

实现 13 字节标准 CAN 帧格式或 69 字节标准 CAN FD 帧格式转换

Modbus 协议转换

通过分包重组，实现 Modbus 数据在 CAN 总线上传输

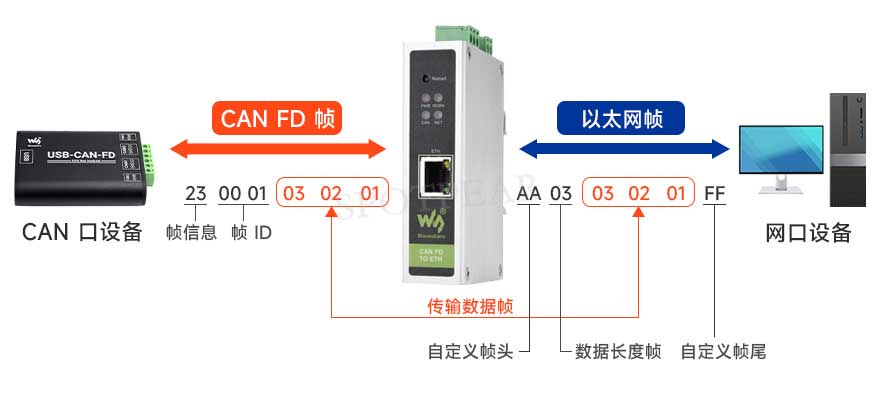

自定义帧头帧尾转换

用户可自定义帧头帧尾，实现数据双向转换

3 种过滤方式，32 组硬件滤波

可设置仅接收扩展帧、仅接收标准帧、自定义接收帧 ID，
自定义可设置接受最多 32 组 CAN ID，避免大量数据干扰

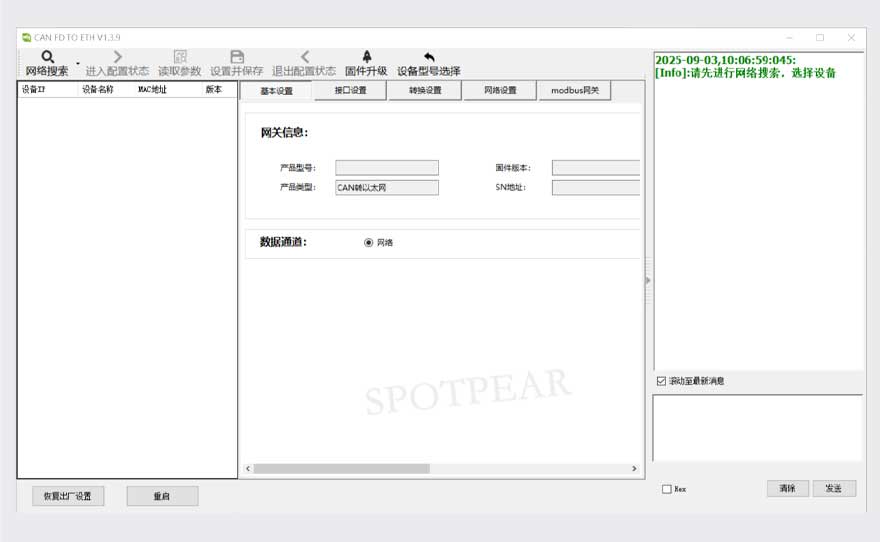

支持上位机配置参数

功能介绍

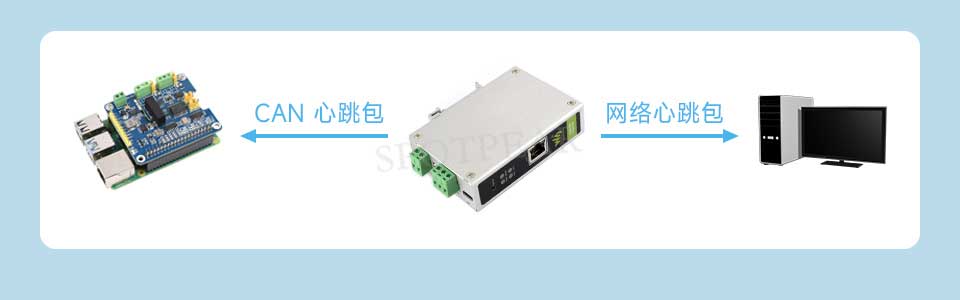

心跳包功能

CAN 心跳包：作为固定的查询指令，通过心跳包的方式发送到 CAN 网络
网络心跳包：通知服务器处于活跃状态，并保持与服务器的正常网络连接

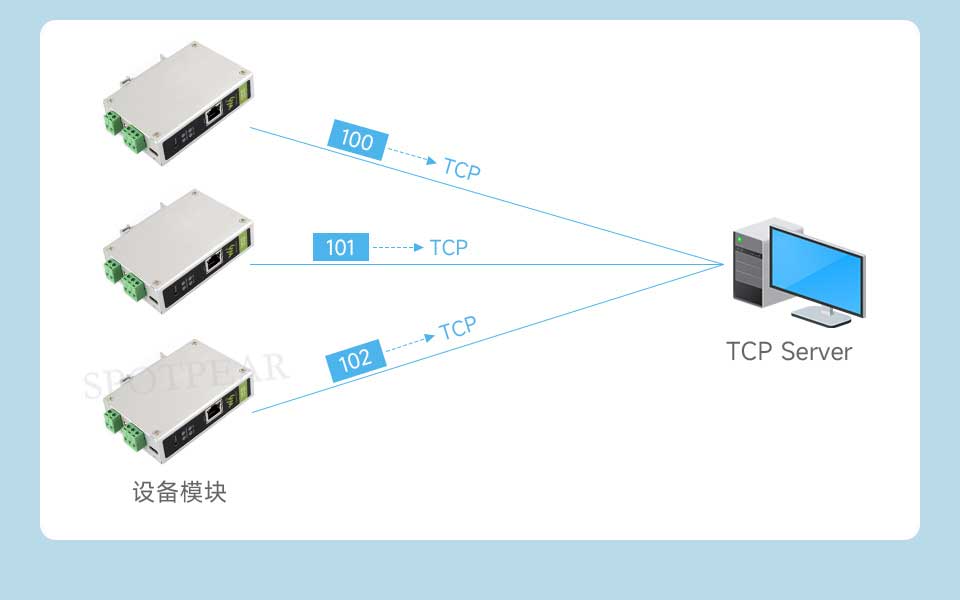

注册包功能

让服务器能够识别数据来源设备，或是作为获取服务器功能授权的密码

应用场景

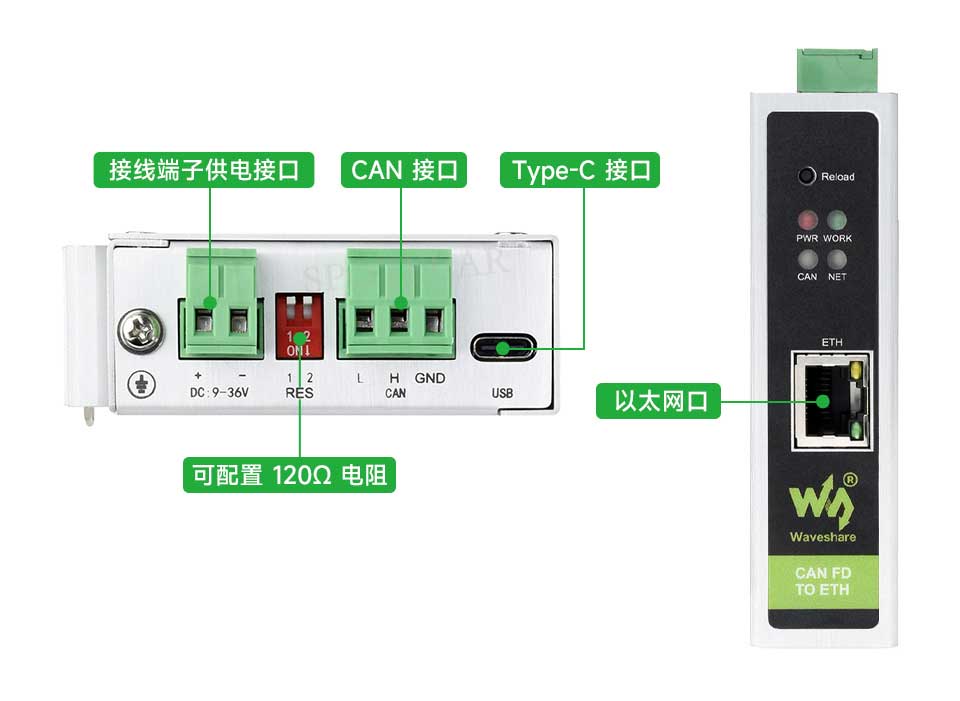

接口简介

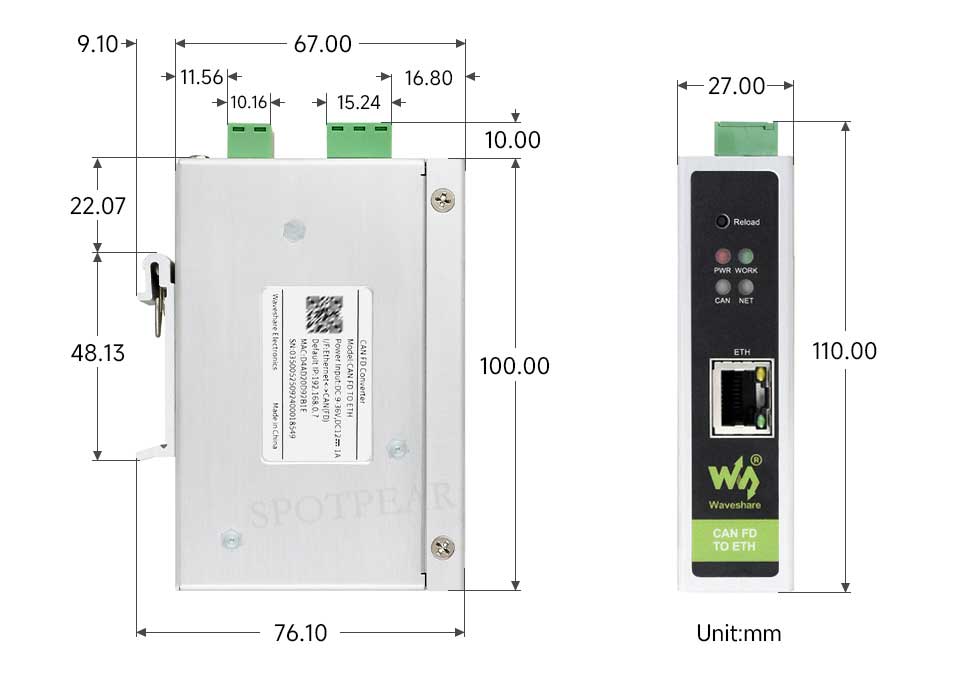

产品尺寸
