GNSS L1+L2+L5 多星多频 四线螺旋有源精准定位天线 SMA 接口 多种卫星定位 IP67防护
¥24.9
制造商：斑梨电子
SKU：010315200000
发布时间：2026-02-03 16:20
Q43 螺旋天线 RTK 厘米定位 GNSS 模块 多星多频段 RTK 厘米级高精度定位 内置地磁传感器 支持多重卫星系统
GNSS L1+L2+L5 多星多频
四线螺旋有源定位天线
高增益 | 低噪声
支持 GPS、BDS、GLONASS 和 Galileo 多种卫星定位系统
版本选择
产品特性

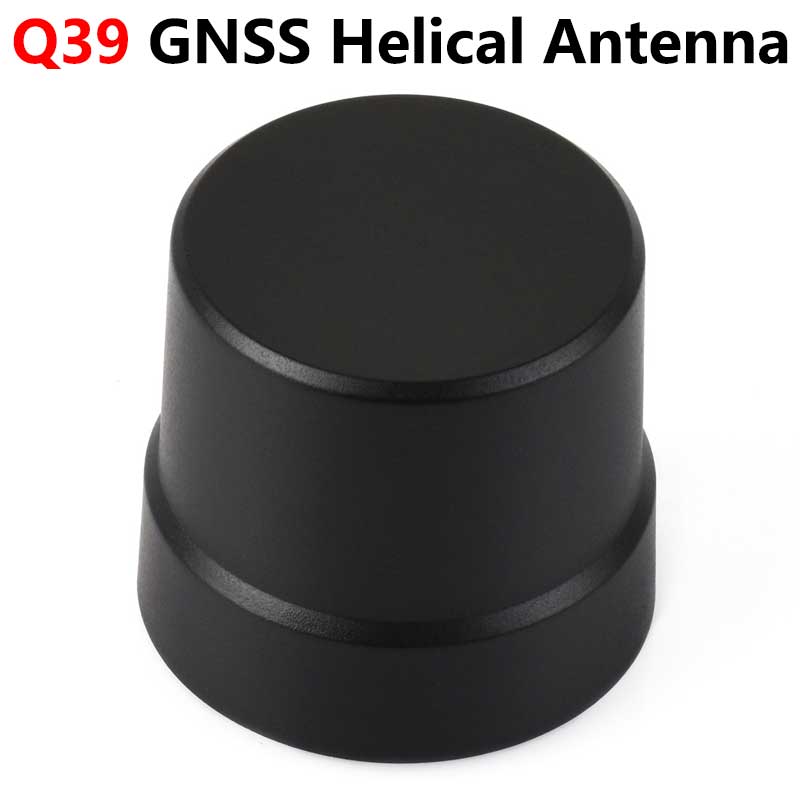

本产品是一款用于 GNSS 的四线螺旋天线，具有较高的增益和较宽的圆极化覆盖角度。与传统天线相比，可接收更多低仰角卫星信号，从而提升定位性能，适用于智能家居、智慧农业和高精度地图等应用场景。可额外选购带有约 3 米延长线的 SMA 天线吸盘底座，安装方式灵活，可与多种 GNSS 定位模块配套使用。
- 四线螺旋结构，具备宽圆极化覆盖角度，增强低仰角卫星信号接收能力
- 高增益、低噪声系数设计，支持多频多系统 GNSS 信号接收
- 体积小、重量轻，安装方式灵活，适合多种设备和应用场景
- 采用 SMA 接口，支持射频传输及同轴直流偏置馈电功能
- 符合 IP67 防护等级要求，适用于在室外环境下长期稳定工作
产品参数
| 产品型号 | Q25 版本 | Q39 版本 |
|---|---|---|
| 天线特性 | ||
| 天线类型 | 四线螺旋天线 | |
| 频率范围 | GPS：L1/L2/L5 BDS：B1/B2a/B2b/B3i GLONASS：G1/G2 Galileo：E1/E5a/E5b | |
| 天线增益 | 2dB | 2.5dBi |
| 特性阻抗 | 50Ω | |
| 极化方式 | RHCP (右旋圆极化) | |
| 覆盖角度 | 360° | |
| 输出驻波比 | ≤2 | |
| 轴比 | ≤3dB | |
| 尺寸 | 58.70 × Φ27.70 (mm) | 40.80 × Φ44.30 (mm) |
| 放大器特性 | ||
| 增益 | 37dB | 28dB |
| 噪声系数 | 1.5dB | |
| 输出驻波比 | ≤2 | |
| 工作电压 | 3.3V ~ 16V DC | 3.0V ~ 16V DC |
| 工作电流 | 13mA | 15mA |
| 其他参数 | ||
| 连接器类型 | SMA 内针 | |
| 工作和存储温度 | -40℃ ～ +85℃ | |
| 防护等级 | IP67 | |
