树莓派 5 PCIe转5G
树莓派5 PCIe相关推荐
【视频展示】
【产品简介】
[] 树莓派5专用 PCIe扩展板，专为树莓派 5 设计，HAT+ 标准，板载 I2C EEPROM，支持树莓派 40pin GPIO 排针堆叠扩展。
【产品详情】
树莓派 5 PCIe 扩展板
PCIe 转 M.2 4G/5G 和 USB 3.2 Gen1
支持 SIMCom、移远等多款 M.2 Key B 接口的 4G/5G 模组
【产品特性】
[] 专为树莓派 5 设计，HAT+ 标准，板载 I2C EEPROM，支持树莓派 40pin GPIO 排针堆叠扩展
[] 板载 3 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备
[] 板载 M.2(NGFF) Key B 接口，支持 SIM7600XX-M.2、SIM82XX 和 RM5XX 等系列 4G/5G 模组，兼容 3042/3052 封装
[] 板载 Type-C 接口，可接入电脑进行 4G/5G 联网、调试、升级固件，或用于外部供电输入
[] 板载电源监控芯片，可实时测量模组的电压、电流和功率参数
[] 板载 SIM 卡槽，适用 Nano-SIM 卡
[] 板载复位按键、电源和网络指示灯，方便调试和查看模组工作状态
[] 配套定制 5G 四合一 PCB 天线，接线更整洁方便，支持顶部或底部安装
[] 预留风扇通风孔、风扇定位孔，为树莓派 5 风扇预留风道，增加空气流动，降低模组温度
专为树莓派 5 设计，HAT+ 标准
板载 PCIe 接口，可通过 16PIN 排线直连树莓派 5
板载 3 路 USB3.2 接口
PCIe 扩展 3 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备
M.2 Key B 接口适配
SIMCom/移远多款4G/5G模组
板载 M.2(NGFF) Key B 接口，实测支持 SIM7600XX-M.2、SIM82XX 和 RM5XX 系列模组，兼容 3042/3052 封装

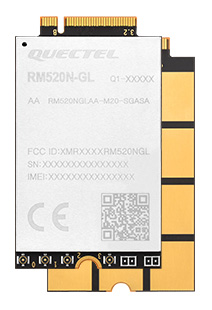

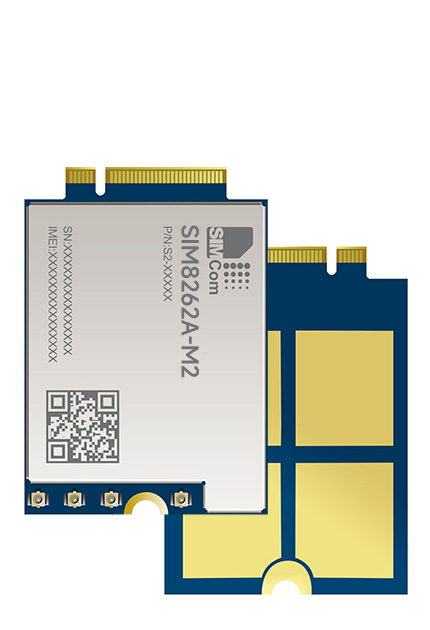

模组推荐 RM502Q-AE RM520N-GL RM530N-GL SIM8262E-M2 SIM8262A-M2 SIM7600G-H-M.2 5G 模组
5G 标准 3GPP R15 3GPP R16 5G Sub-6 GHz Sub-6 GHz & mmWave Sub-6 GHz - 区域/运营商 全球 (不含中国) 全球 除美洲外的其他地区 美洲 全球通用 模块尺寸 30.0 × 52.0 × 2.3 (mm) 30.0 × 42.0 × 2.3 (mm) 42.0 × 31.4 × 3.8（mm） 工作频段 5G 5G NR - n257, n258, n260, n261 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 - 5G NR NSA n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 5G NR SA n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 LTE LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48 B34, B38, B39, B40, B41 LAA B46 - UMTS WCDMA B1, B2, B3, B4, B5, B6, B8, B19 B1, B2, B4, B5, B8, B19 B1, B5, B8 B2, B4, B5 B1, B2, B4, B5, B6, B8, B19 GNSS GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS (RM502Q-AE 不支持 QZSS) GPS / GLONASS / 北斗 / 伽利略和 / QZSS 数据传输速率 5G mmWave - 下行 4.0Gbps
上行 1.4Gbps - 5G SA Sub-6 下行 4.2Gbps
上行 450Mbps 下行 2.4Gbps
上行 900Mbps 下行 2.4Gbps
上行 500Mbps - 5G NSA Sub-6 下行 5Gbps
上行 650Mbps 下行 3.4Gbps
上行 550Mbps LTE 下行 2Gbps
上行 200Mbps 下行 1.6Gbps
上行 200Mbps 下行 1Gbps
上行 200Mbps 下行 150 Mbps
上行 50 Mbps UMTS / HSPA+ 下行 42Mbps
上行 5.76Mbps 说明：4G/5G模组须另外选购。此表为实测适配的型号，若用于其他模组，须确认引脚兼容性，以实测为准。
| 模组推荐 | RM502Q-AE | RM520N-GL | RM530N-GL | SIM8262E-M2 | SIM8262A-M2 | SIM7600G-H-M.2 | ||
|---|---|---|---|---|---|---|---|---|
| 5G 模组 | | | | | | | ||
| 5G 标准 | 3GPP R15 | 3GPP R16 | ||||||
| 5G | Sub-6 GHz | Sub-6 GHz & mmWave | Sub-6 GHz | - | ||||
| 区域/运营商 | 全球 (不含中国) | 全球 | 除美洲外的其他地区 | 美洲 | 全球通用 | |||
| 模块尺寸 | 30.0 × 52.0 × 2.3 (mm) | 30.0 × 42.0 × 2.3 (mm) | 42.0 × 31.4 × 3.8（mm） | |||||
| 工作频段 | ||||||||
| 5G | 5G NR | - | n257, n258, n260, n261 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | - | ||
| 5G NR NSA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | ||||||
| 5G NR SA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | ||||||
| LTE | LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 | |||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | B34, B38, B39, B40, B41 | ||||
| LAA | B46 | - | ||||||
| UMTS | WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | B1, B5, B8 | B2, B4, B5 | B1, B2, B4, B5, B6, B8, B19 | ||
| GNSS | GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS (RM502Q-AE 不支持 QZSS) | GPS / GLONASS / 北斗 / 伽利略和 / QZSS | ||||||
| 数据传输速率 | ||||||||
| 5G mmWave | - | 下行 4.0Gbps 上行 1.4Gbps | - | |||||
| 5G SA Sub-6 | 下行 4.2Gbps 上行 450Mbps | 下行 2.4Gbps 上行 900Mbps | 下行 2.4Gbps 上行 500Mbps | - | ||||
| 5G NSA Sub-6 | 下行 5Gbps 上行 650Mbps | 下行 3.4Gbps 上行 550Mbps | ||||||
| LTE | 下行 2Gbps 上行 200Mbps | 下行 1.6Gbps 上行 200Mbps | 下行 1Gbps 上行 200Mbps | 下行 150 Mbps 上行 50 Mbps | ||||
| UMTS / HSPA+ | 下行 42Mbps 上行 5.76Mbps | |||||||
| 说明：4G/5G模组须另外选购。此表为实测适配的型号，若用于其他模组，须确认引脚兼容性，以实测为准。 | ||||||||
多系统兼容
支持 Raspberry Pi OS 、Ubuntu 和 OpenWRT 等系统
Raspberry Pi OS
OpenWRT
Ubuntu
配套 5G 四合一天线
专门量身打造的 5G 四合一 PCB 天线
可上装和下装天线，安装方便，通信效果好
图片仅供展示，详细配置请参考包装信息
板载电源监控芯片和 EEPROM
可通过 I2C 接口实时测量模组的电压、电流和功率参数
可保存 HAT+ ID 和产品信息，兼容 HAT+ 标准
预留风扇通风孔
让 PI5 通风更好，降温更快，运行更稳定
天线安装介绍
【资源介绍】
[] VL805
PCIe 转 USB 3.2 Gen1 HUB
[] EEPROM
存储 HAT ID 和产品信息
[] INA219
电源监控芯片
[] 16PIN 排线接口
树莓派 PCIe 接口
[] M.2(NGFF) Key B 接口
兼容 3042/3052 封装 4G/5G M.2 模组
[] Raspberry Pi GPIO 接口
方便接入 Raspberry Pi 5
[] USB 3.2 Gen1 扩展接口
USB1~USB3 共 3 路扩展接口
[] Nano SIM 卡槽
适用 Nano-SIM 卡
[] Type-C 接口
支持 USB 接入树莓派或电脑进行 5G 联网、升级固件或外部 5V DC 供电
[] 拨码开关
方便接至树莓派 GPIO 引脚控制模组开关机或复位
[] 模组 RESET 按钮
可通过按下按钮手动复位模组
[] PWR 指示灯
通电指示灯
[] NET 指示灯
模组网络状态指示灯
【接口定义】
【应用场景】
工业级路由器、家庭网关、机顶盒、工业笔记本电脑、消费笔记本电脑、工业级 PDA、加固型工业平板电脑、数字标牌等
【产品尺寸】
【产品尺寸】
