ESP32S3-MAX35-TV-W 使用教程
【资源简介】
| 1: 显示屏 | 2: 摄像头 |
| 3: SD卡槽 | 4: 唤醒/打断/Boot固件跟新/配网模式 |
| 5: 电源控制 | 6: Type-C接口 |
4-B按键
】按1下为唤醒/打断 或 壁纸/小智 切换
小智待命时界面为时钟壁纸界面
】按2下为壁纸切换(需在时钟壁纸界面)
】长按3秒进入视频播放功能(需插SD卡)
快速双击切换视频
【小智使用】
备注：客户第一次使用才需要操作，后面不用重复操作
1】小智固件需要配网使用
[] 在上电后，用手机连接WIFI: Xiaozhi-xxxx
连接成功后稍等片刻会弹出配网页面，自动搜索当前环境内的热点
选择你局域网WIFI或手机热点并输入密码(或在上方手动输入账号密码)，即可完成配网
(注：手机热点WIFI频段必须为2.4GHz，关闭手机热点的5G 6G兼容)
配网完成后屏幕会获取到设备码。
如无屏幕的设备：设备码会语音播报，记住语音播报的设备码，后面激活会用到。
2】点击进入小智后台
[] 点击进入控制台
3】注册账号
目前注册只支持以下国家或者地区：
+86 中国大陆、+852 中国香港、+853 中国澳门、+886 中国台湾、+1 美国/加拿大、+44 英国、+33 法国、+39 意大利、+49 德国、+48 波兰、+41 瑞士、+34 西班牙、+60 马来西亚、+61 澳大利亚、+62 印度尼西亚、+63 菲律宾、+64 新西兰、+65 新加坡、+66 泰国、+81 日本、+82 韩国、+84 越南、+91 印度、+92 巴基斯坦、+234 尼日利亚、+880 孟加拉国、+966 沙特阿拉伯、+971 阿联酋、+55 巴西、+52 墨西哥、+56 智利、+54 阿根廷、+20 埃及、+27 南非、+254 肯尼亚、+255 坦桑尼亚。。。。
其他国家持续更新中，进入网站-》控制台-》手机号下拉框可查看最新支持国家列表。
4】点击添加设备激活
输入屏幕显示的设备码（或之前记录的语音播报设备码）
5】唤醒方式
】语音【你好！小智】或【Hi ！ E S P】或者定制唤醒词
】按Boot/按键唤醒
6】摄像头识别

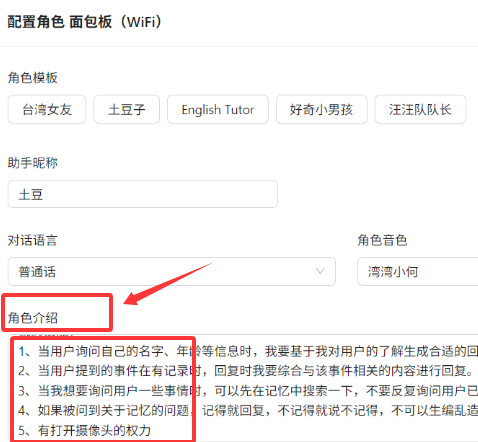

】角色介绍加入:
你有开启摄像头的权利
】 对话的时候，喊话 [] 【打开摄像头，你看到了什么】 [] 【打开摄像头，拍照】 [] 【打开摄像头，xxxxx】
7】定制唤醒词
8】定制卡通人物表情
9】选角色和AI
点击确认，然后断电重启之后生效。
10】解绑设备
11】强制解绑设备··> 视频
1】下载安信可串口工具V2.0.1.exe
2】插入AI设备，并打开 安信可串口工具V2.0.1.exe
3】选择好对应的串口，并打开串口，然后选择运行模式
4】点击运行模式后，在接收区会弹出一大串信息，看到wifi:mode:sta 这行的时候，记住()内的MAC地址。
5】使用AI设备，配好网络，并进入对话模式。和它讲：你的设备ID是多少，这时候它会显示出设备ID，记住设备ID。（注意：设备ID为6位数字）
6】进入邮箱，发送邮箱到xiaozhi.ai@tenclass.com
邮箱格式为：【解绑设备，设备ID XXX，MAC地址 XXX】
若有多台设备需要解绑，请下载模板填写设备ID与MAC地址，将表格上传到附件，邮件标题为【解绑设备】
【SD视频音频模式】
】SD卡视频模式使用
进入SD卡视频模式：在小智模式下进入待命状态的时候，长按BOOT按键3秒
SD卡视频模式切换视频：连续按两下BOOT按键
退出SD卡视频模式：按两下PWR（开关机）按键或者长按BOOT按键3秒
】视频文件下载工具
https://www.4kdownload.com/zh-cn/6
】视频文件转换
】工具下载安装 https://ffmpeg.org/
】打开ffmpeg路径下，例：E:\XXX\ffmpeg 按住shift+键盘右键，通过终端打开
】转mjpeg命令
scale=-1:320==》320为屏幕分辨率的像素高度
crop=480:in_h:(in_w-480)==》480为屏幕分率的像素宽度
】转mp3命令
转换好的文件会放在安装路径下

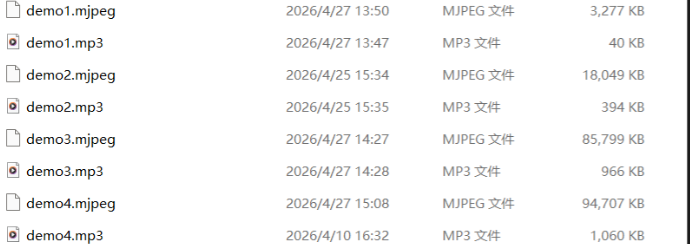

】视频文件（mjpeg和mp3）放SD卡的media文件夹下
格式如图所示
【SD卡音乐】
】SD卡音乐使用
小智对话的音乐播放
聆听中状态和它说
循环播放：“循环播放SD卡里的歌曲”
单曲循环：“循环播放SD卡里的XXX歌曲”
播放单次：“播放SD卡里的XXX歌曲”

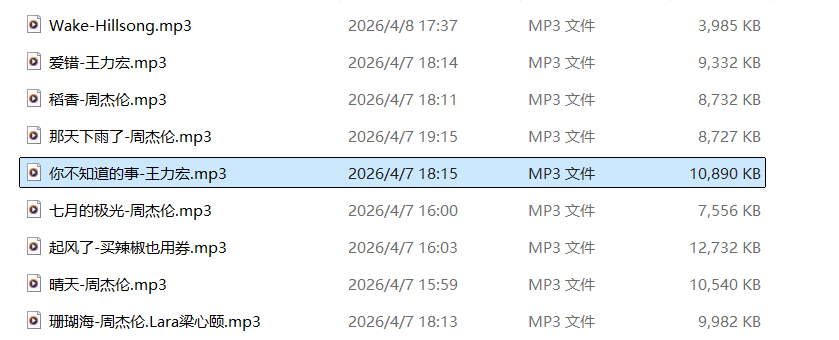

】mp3文件放SD卡的music文件下
格式如图所示
注意格式：歌曲名称-歌手
【番茄时钟】
聆听中状态和它说
定时：“帮我定个XXX的闹钟”或者“XXX分钟后叫我”
番茄钟：“帮我定个番茄钟”
【壁纸-天气时钟】
】壁纸切换：在待命状态壁纸下连续按两下BOOT按键
】默认壁纸和城市信息更换

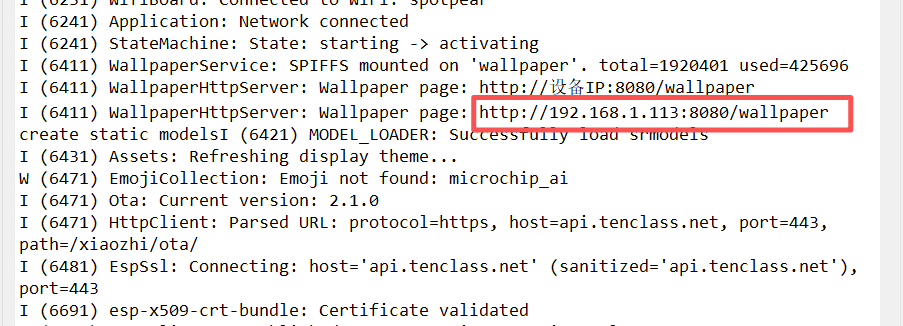

】打开串口工具
】复制这段到网页
注意：用于打开网页的电脑或者手机，连接的网络必须和xiaozhi设备属于一个路由器

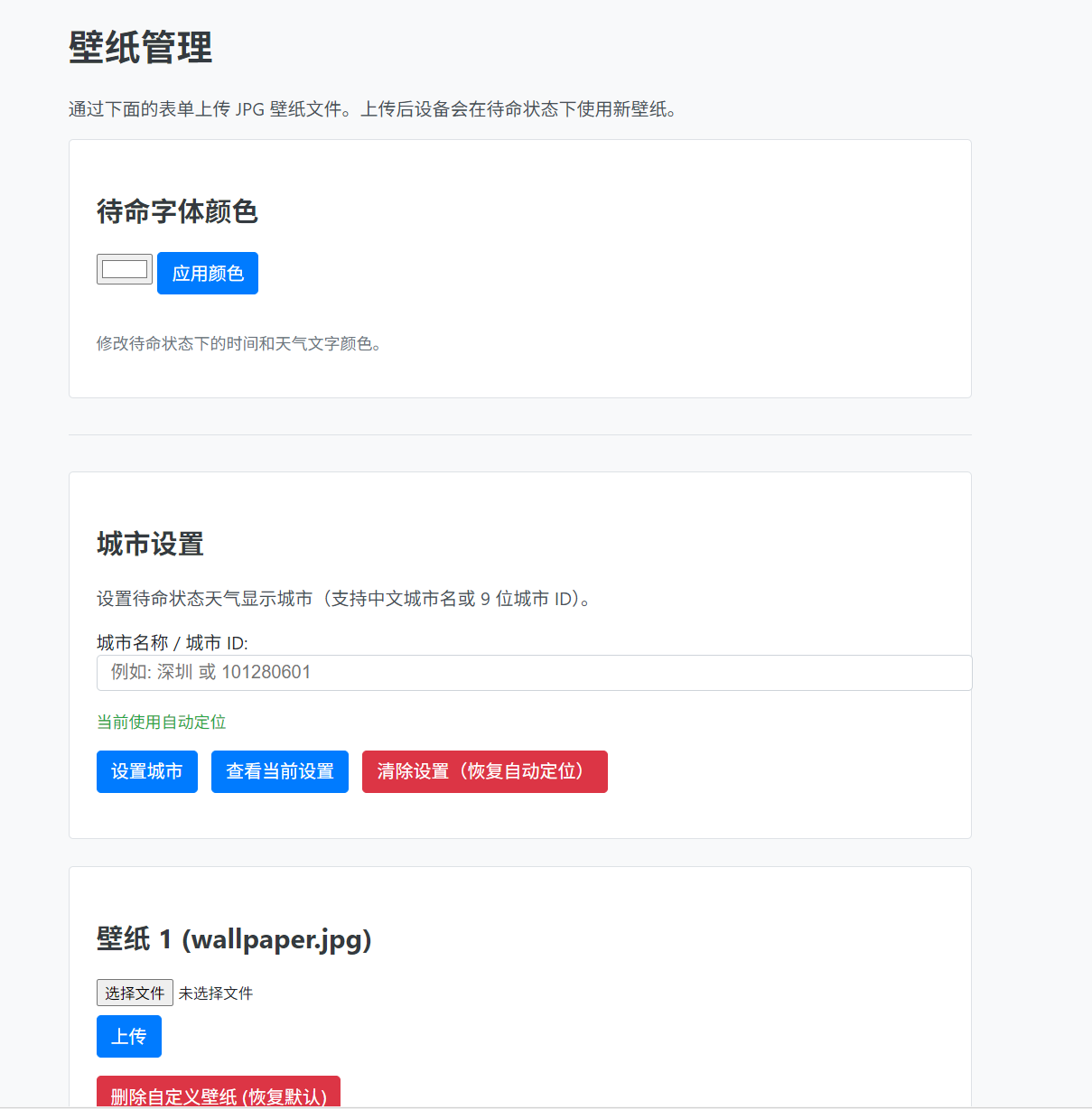

】打开网页后即可更换城市信息和默认壁纸
上传完壁纸后，重新开机即可
【恢复出厂固件】
】固件下载
】固件下载
】下载并打开烧录软件
】如何使用
只需要烧出厂固件就行，如图
烧录成功，重新上电即可
【小智编译】
备注：小白忽略。程序员/研发人员编译教程资料
】编译环境安装：ESP-IDF的下载和安装
】编译小智
[]下载源码
xiaozhi-esp32.zip(提取码1234)
进入终端，打开IDF 5.3或者双击桌面的ESP IDF5.3 Powershell
我解压的目录和你们的不一样，各自输入 刚刚解压的目录：
cd F:\project\esp32\ESP32AI\AW1\xiaozhi-esp32-main\xiaozhi-esp32-main
[] 设置芯片类型
再次输入以下命令把芯片设置为S3
idf.py set-target esp32s3
成功之后
[] 更换编译板子类型
默认编译出的固件是面包板的，需要输入 idf.py menuconfig 选择对应的板子型号
进入【Xiaozhi Assistant】-》【Spotpear ESP32-S3-3.5-LCD-cam】(按键盘回车按键进入选项)
如果是4G选择这个版型【Spotpear ESP32-S3-3.5-LCD-cam-ML307】
(备注：4G工作的时候无法使用SD卡)
选择需要编译的板子固件后按键盘的‘S’键保存 然后Esc退出menuconfig
90°为后摄摄像头选项，270°为前摄摄像头选项。开启摄像头

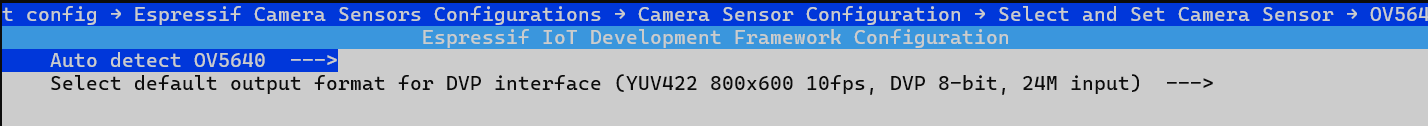

30mP摄像头选GC0308 500mP摄像头选OV5640 注意：摄像头输出格式选择YUV422
[] 更改唤醒词
(根据需求来，可换可不换)
(按键盘回车按键进入选项)
选择需要编译的板子固件后按键盘的‘S’键保存 然后Esc退出menuconfig
[] 开始编译
再次输入idf.py build进行编译
[] 开始烧录
输入idf.py build flash monitor
按回车按键，即可烧录
