说明

各项参数

• 刷新时间：刷新时间为实验测试数据，实际刷新时间会有误差，以实际效果为准。全局刷新过程中会有闪烁效果，这个是正常现象。


使用

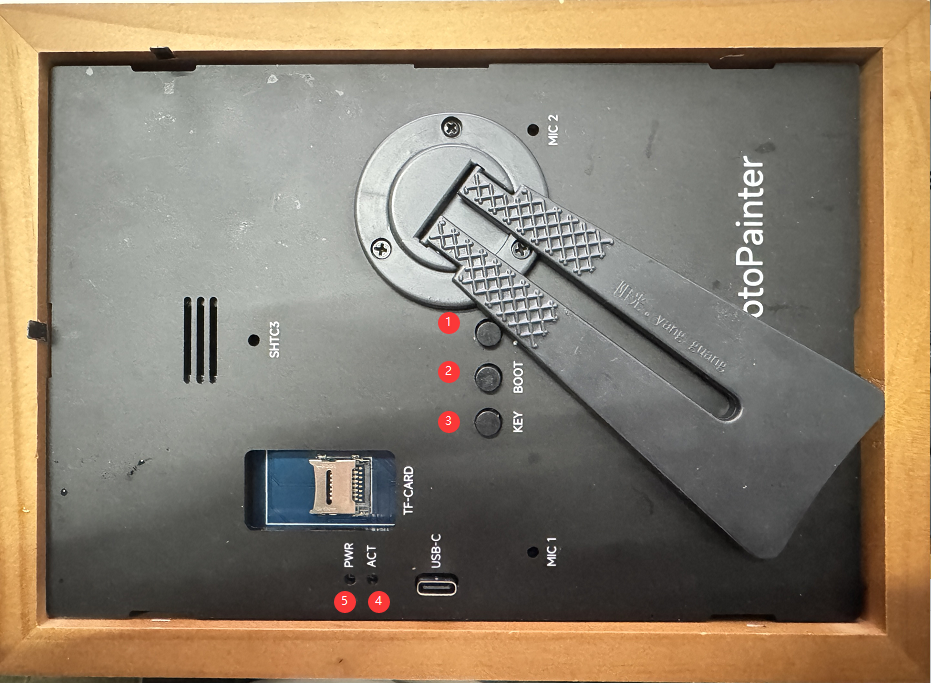

功能介绍

1. PWR按键：单击该按键可打开系统电源，长按该按键可关闭系统电源；系统电源打开的情况下，单击可进入睡眠模式。
2. BOOT按键：切换图片和进入下载模式
3. KEY：睡眠模式唤醒，模式切换。
4. ACT指示灯：刷屏，闪烁
5. PWR指示灯：可操作指示灯，练起表示可以进行操作

产品使用

1.根据自己的方式先下载程序，解压之后，把sdcard目录下的所有文件拷贝到sdcard上
2.单击PWR按键开机，第一次开机会有一个配网的过程，语音会播报"进入配网模式"，这个时候使用手机连接Xiaozhi-xxx(xxx表示不固定的)

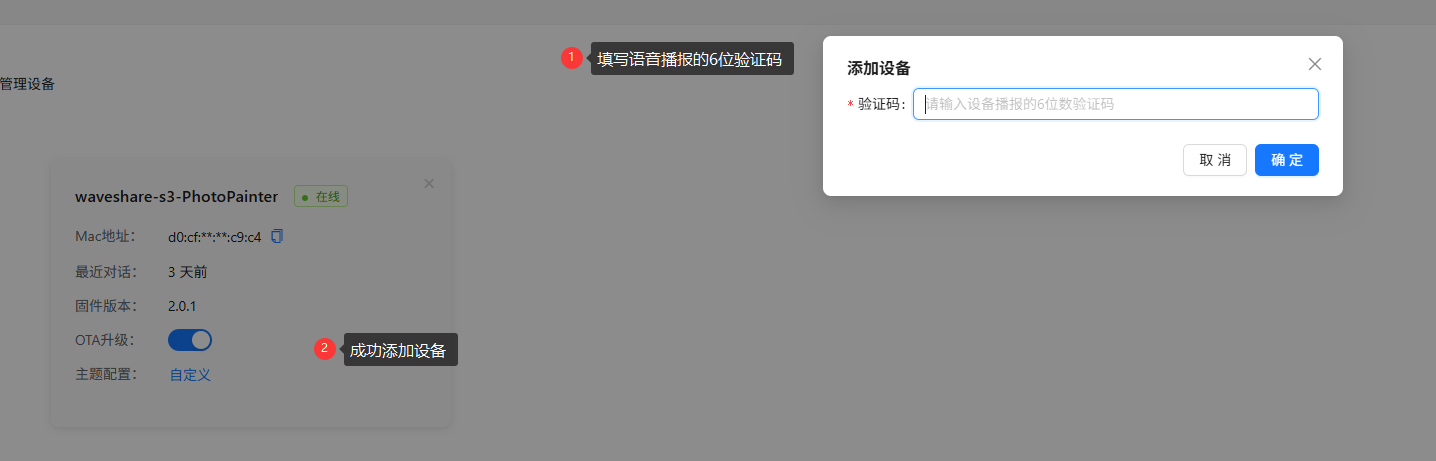

3.配网成功之后，进入小智控制台，添加对应的设备

4.本产品有三种工作模式，分别是基础模式（模式1）、局域网服务器模式（模式2）、AI对话模式（模式3），接下来详细描述怎么去使用这三种模式

模式1

1.默认是AI对话模式（模式3），通过长按KEY按键，进入模式选择（语音会播报），然后单击KEY按键表示基础模式（模式1），再次长按KEY按键即可进入该模式

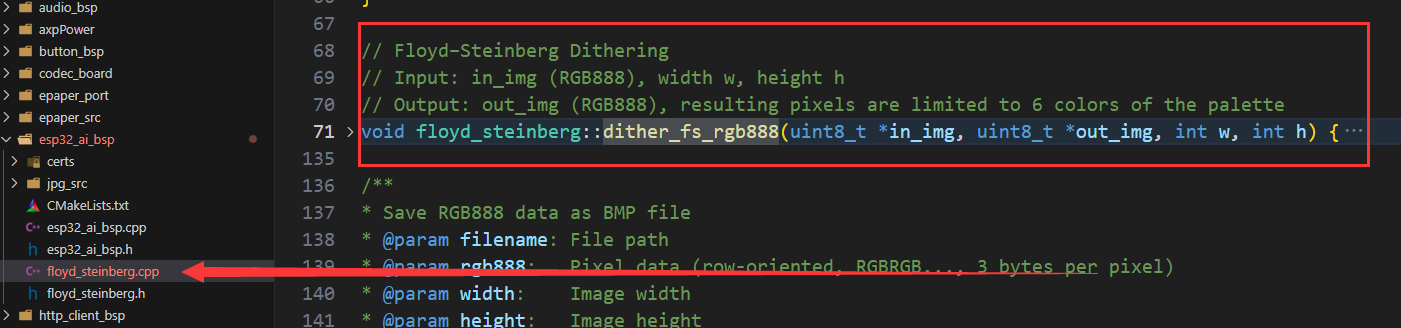

2.可以把需要显示的照片添加到sd卡06_user_Foundation_img目录下，只能接受800x480或者480x800的位深24位BMP格式的图片,图片是需要经过抖动的，具体可以查看图片制作，如果有兴趣的话，也可以查看我们提供的代码，代码里面也是具备抖动算法的，用户也可以修改加以使用,如下图：

3.单击BOOT按键即可显示06_user_Foundation_img目录下的图片，显示完图片之后自动进入睡眠模式。
4.可以通过BOOT按键唤醒和切换图片，也可以单击KEY按键实现唤醒不切图。

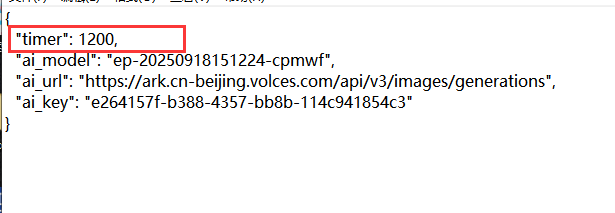

5.在睡眠模式的时候，有定时唤醒，可以通过06_user_Foundation_img目录下的config.txt文件设置，具体代码段和文件位置如下：

模式2

1.如果产品处于低功耗模式，需要先单击KEY按键进行唤醒，然后再长按KEY按键，进入模式选择；单击KEY按键两次，再次长按KEY即可进入该模式

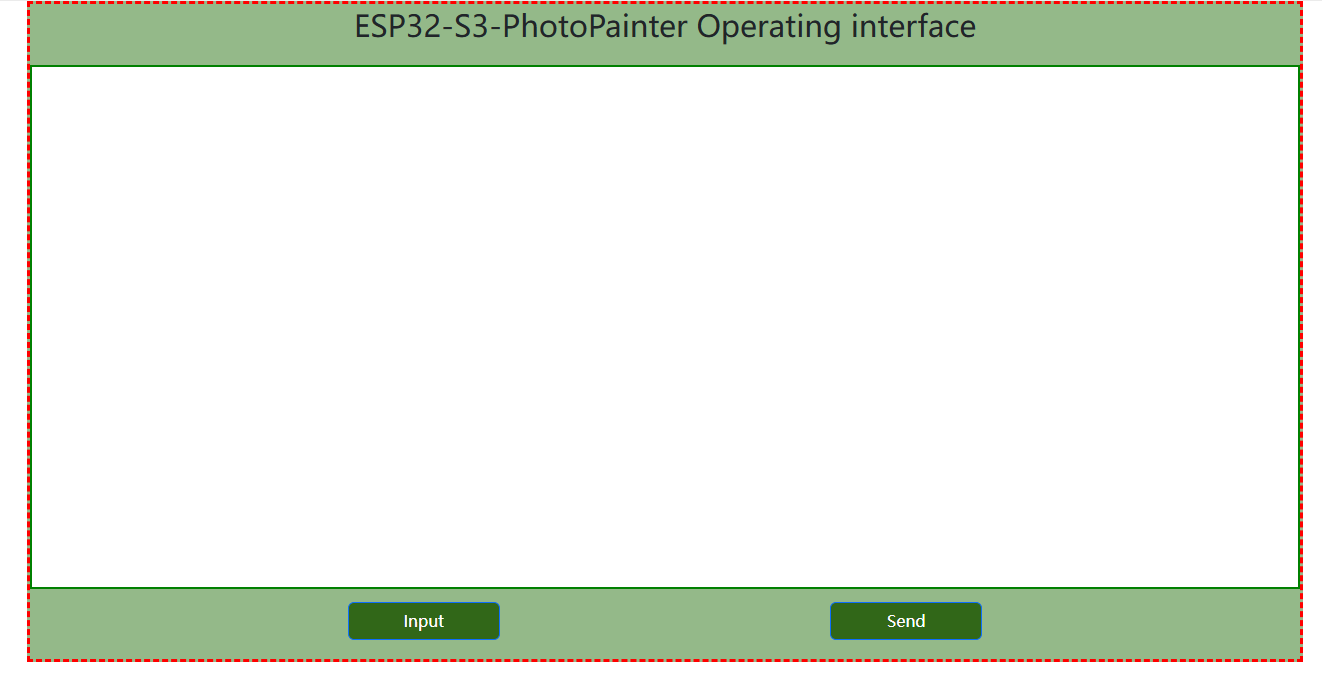

2.使用手机或者电脑连接wifi：esp_network 密码：1234567890，连接成功之后，进入图片选择界面，如图：

3.点击input选择对应的图片（图片必须是24位深的800x480或者480x800的图片，而且还是经过抖动的），具体可以查看图片制作，点击Send即可发送对应的图片到相框

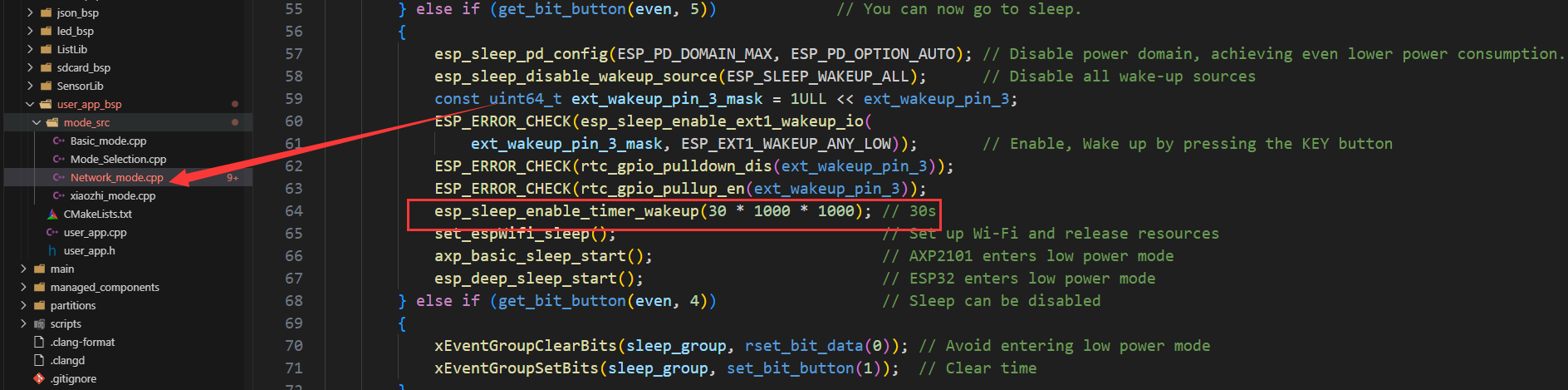

4.如果需要进入低功耗，可以直接断开WIFI的连接即可，产品会每隔30s唤醒一次，具体代码段如下，用户可以自行修改，连接成功WIFI之后禁止睡眠

模式3

1.通过长按KEY按键进入模式选择，单击KEY按键三次，然后再长按KEY按键即可进入该模式
2.初始化完成之后，会自动获取近4天的天气预报
3.等待屏幕显示完成即可进行对话，唤醒词是"你好，小智"
4.唤醒之后即可正常对话

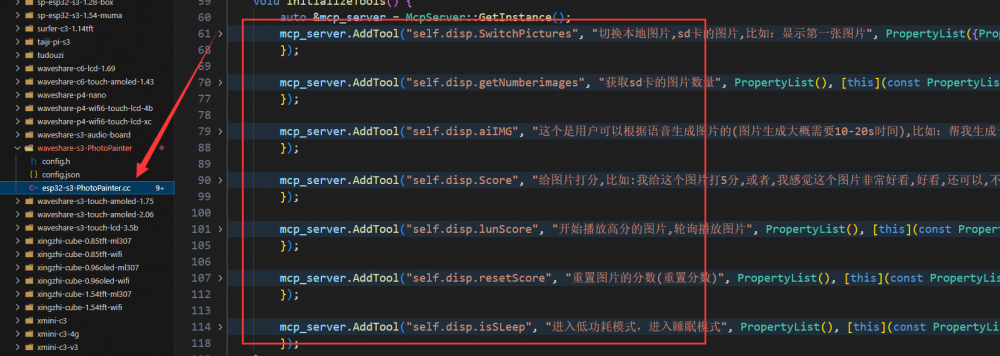

5.可以通过MCP显示sd卡05_user_ai_img的图片，获取sd卡05_user_ai_img目录的图片数量，还具备图片评分，具体MCP服务对应代码如下，用户可以DIY自己的MCP服务：

6.关于AI生成图片的使用，比如可以说"帮我生成一张月球的图片"，如果需要使用这个功能，需要配置火山引擎，具体的配置参考火山引擎文生图配置

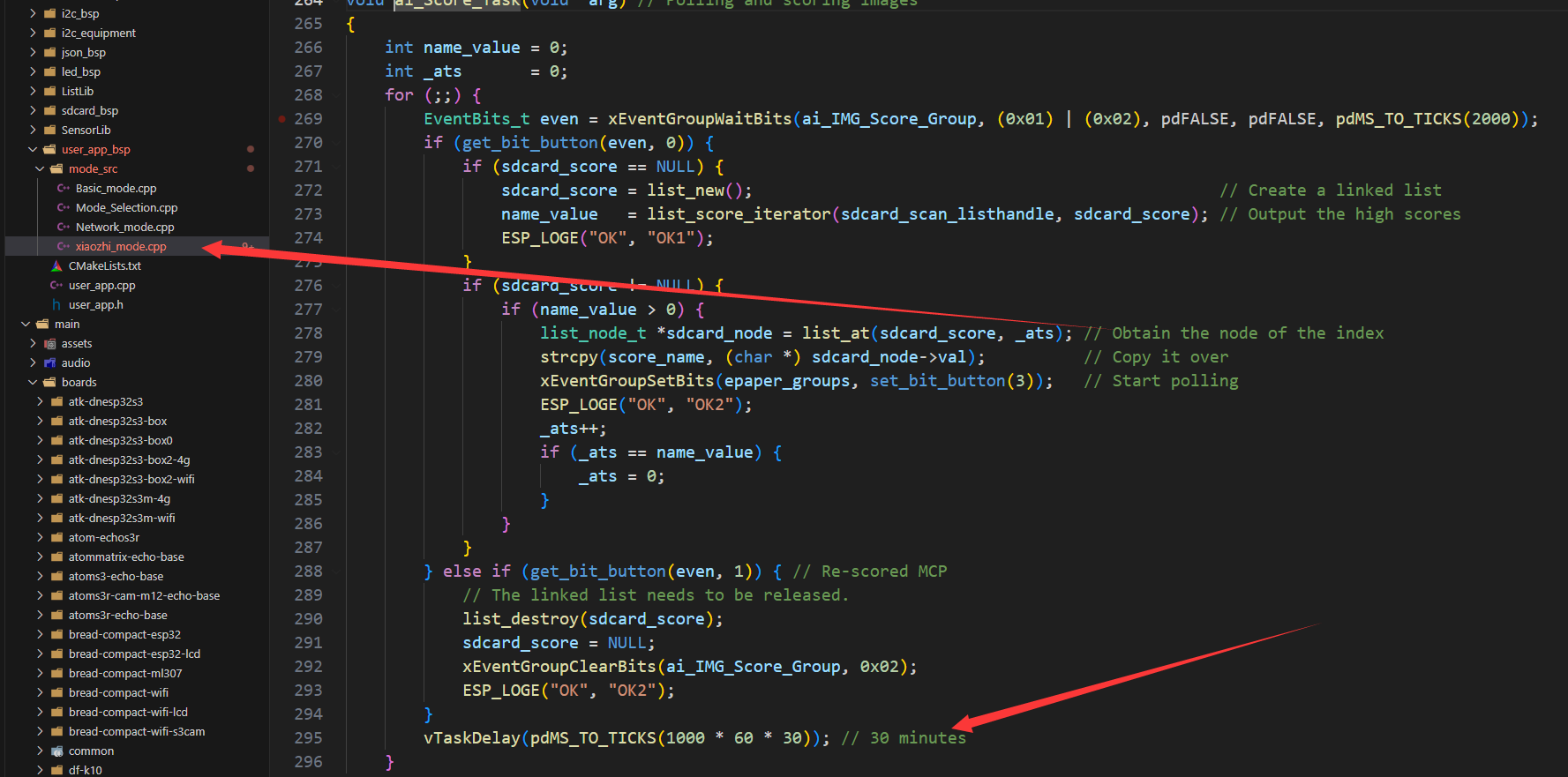

7.对图片进行评分之后，间隔30分钟轮播一次图片，对应代码如下，可以语音进行重置评分

火山引擎文生图配置

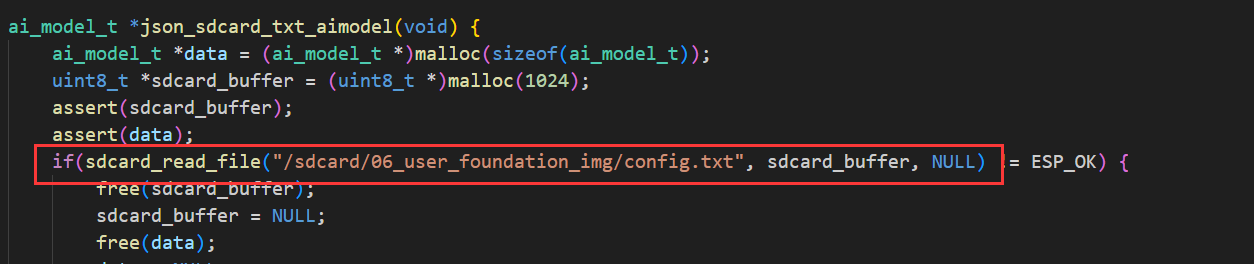

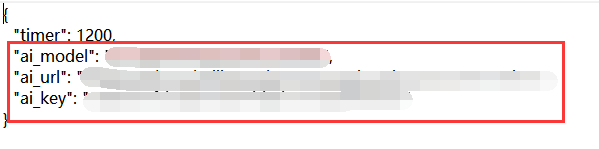

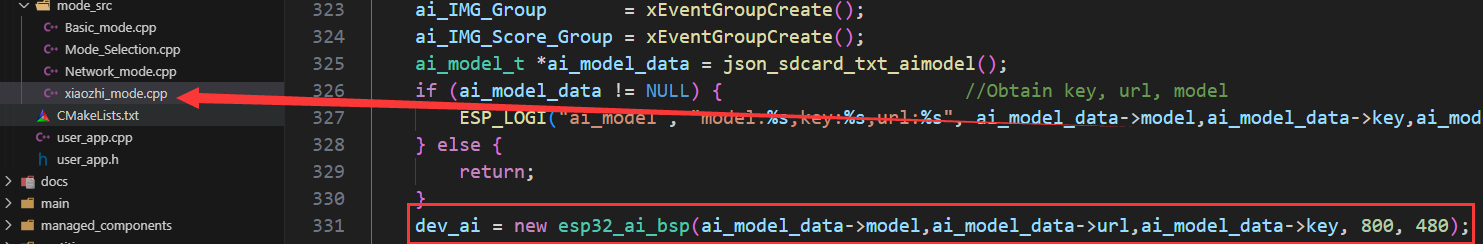

1.首先需要得是获取密钥、模型名称、URL，目前使用得是测试模型，后续会停掉的，用户需要自己配置模型，相关代码段和config.txt文件里面相关配置如下：


2.先进入火山引擎控制台

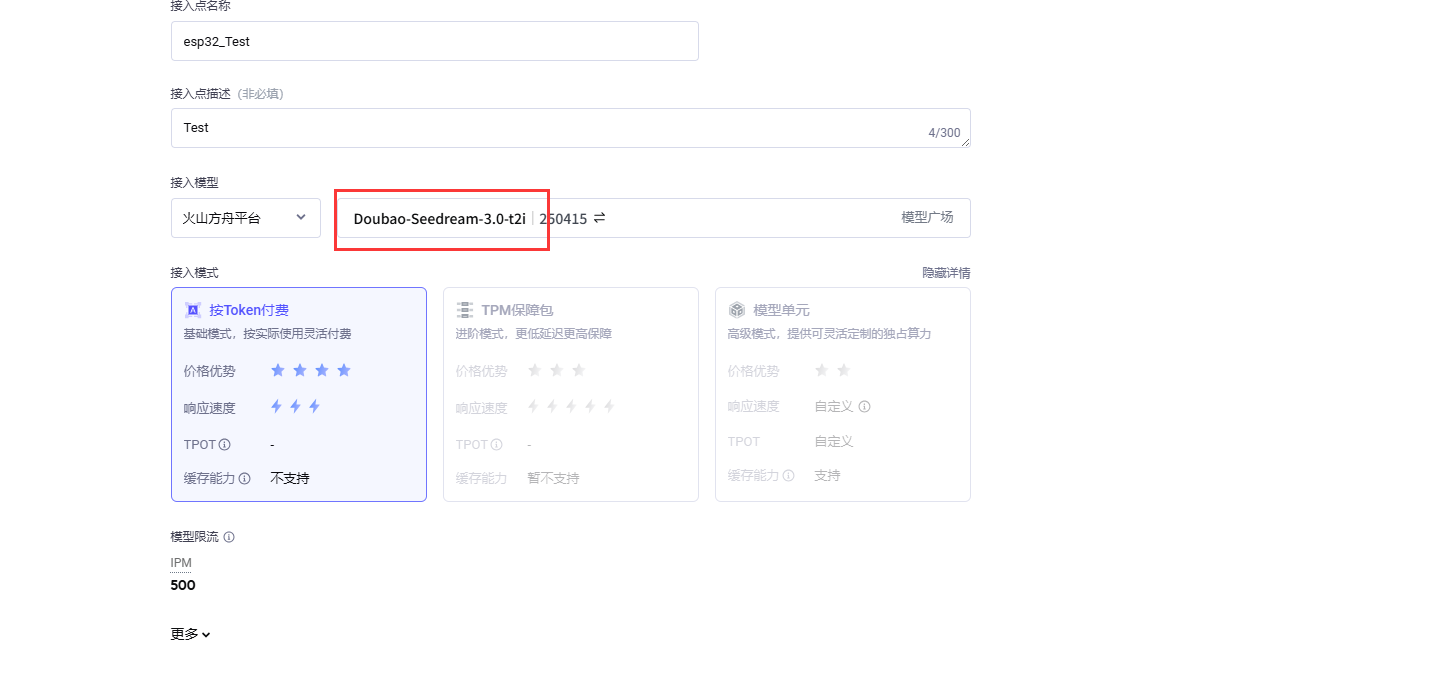

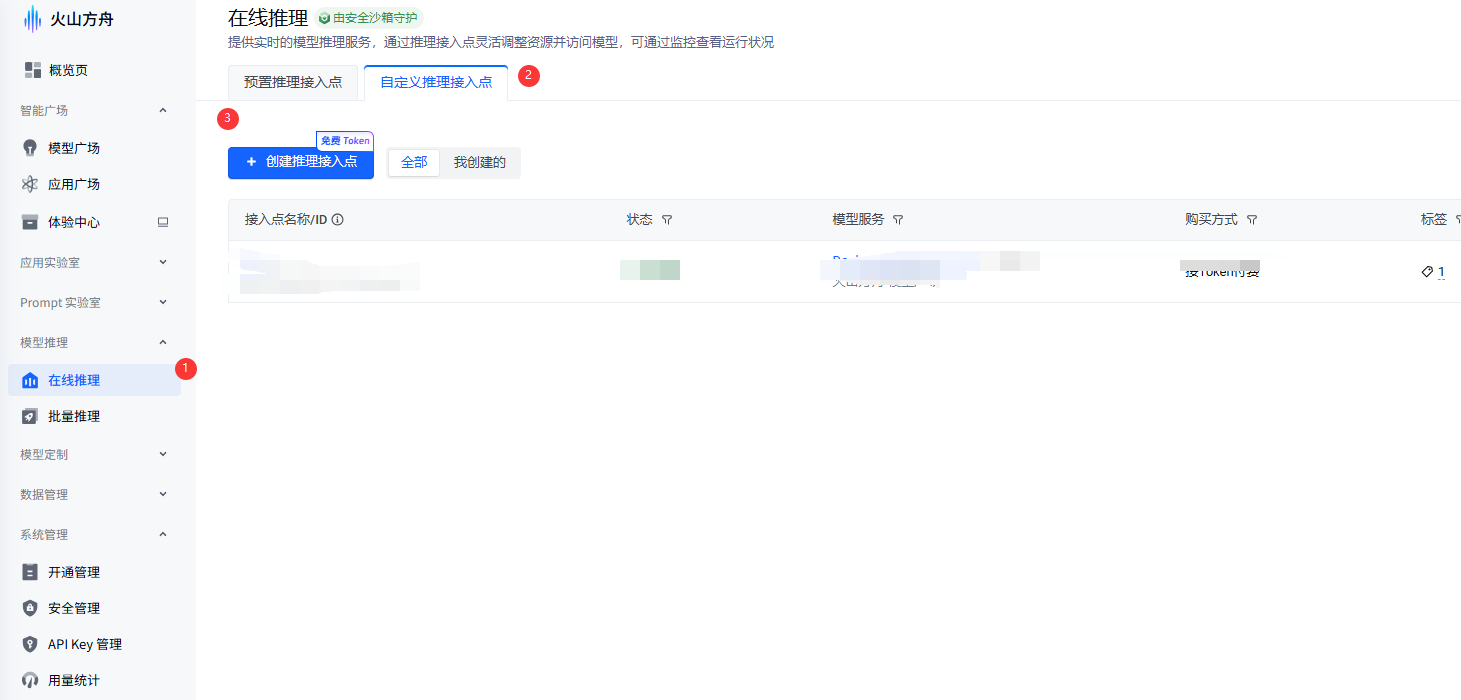

3.创建对应的模型，记得模型不要选错，如图：

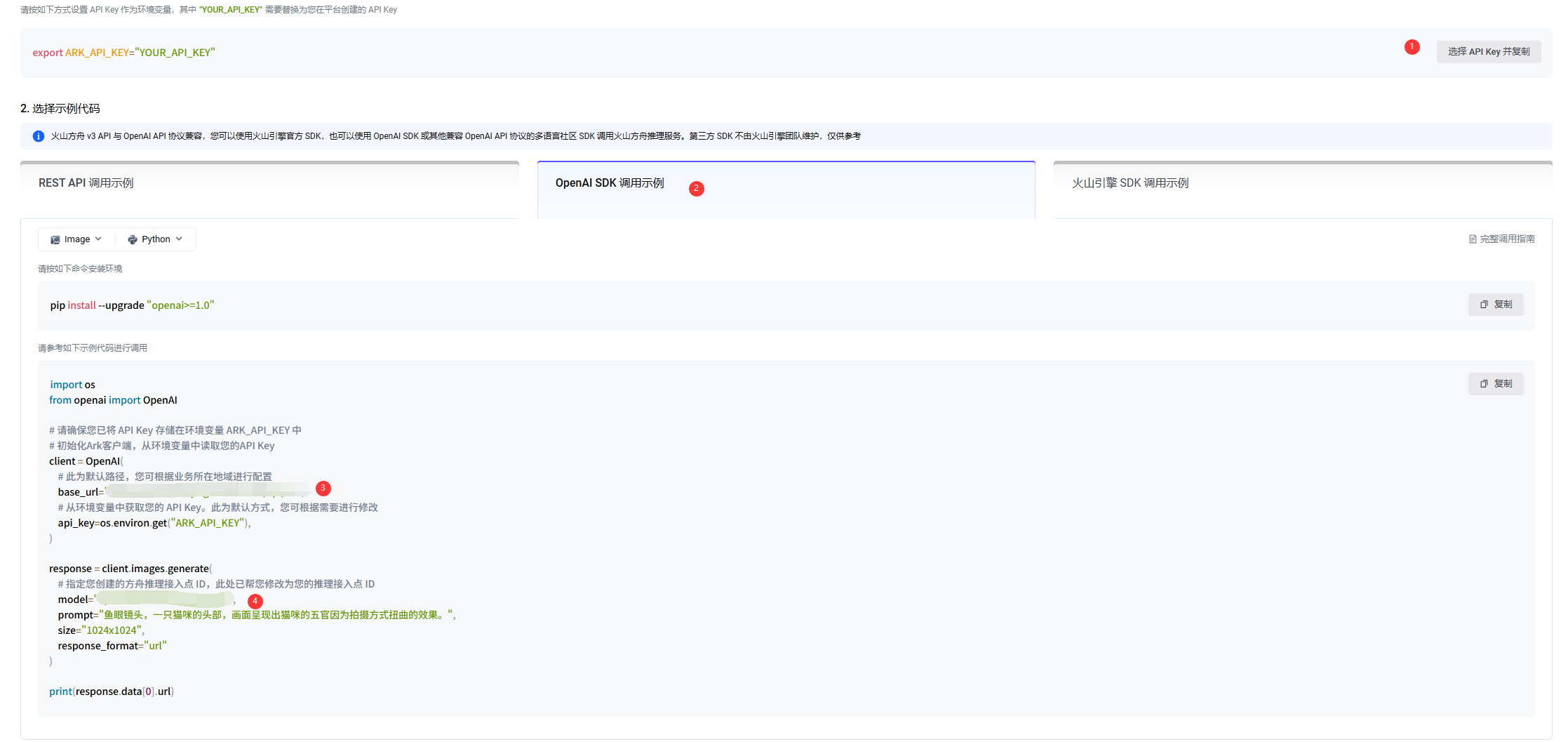

4.复制对应的key、model、url，如图：

5.把复制好的url、model、key粘贴到sdcard->06_user_Foundation_img目录下的config.txt文件对应键值（步骤1图2）即可（新用户可以免费领取Tokens）

图片制作

• 使用PS等工具制作散点图，请参考：使用Photoshop制作散点图
• 使用我们编写的工具转换图片，应用程序及源代码：六色抖动图片转换工具
  • 该程序可将图片转换成合适的分辨率并使用抖动算法进行优化，支持绝大多数格式的图片，会识别图片的方向并自动拉伸和剪裁
  • 使用方法：直接将图片拖放到“convert.exe”上面可以进行单张转换图片，或者将所有图片放到文件夹中然后双击“converterTo6color_all.cmd”进行批量转换
  • 注意：该程序仅为了方便客户使用而开发并开源，不对其提供技术支持

Windows使用工具

• 单张图片转换


将图片拖到 convert.exe 上即可

• 批量转换图片


将图片、convert.exe、converterTo6color_all.cmd 放在一个文件夹里面，然后双击converterTo6color_all.cmd 即可

MAC使用工具

将图片、convert、converterTo6color_all 放在一个文件夹
打开终端，进入对应的文件夹

cd xxxx/xxx/xxx/

• 单张图片转换


输入命令，给予convert可执行权限

sudo chmod +x convert

转换图片

./convert 图片名称

• 批量转换图片


要先对 convert 文件进行权限操作给予后才行
输入命令，给予converterTo6color_all.sh可执行权限

sudo chmod +x converterTo6color_all.sh

转换图片

./converterTo6color_all.sh

开发说明

• 注意：本程序友情开源，不对其提供技术支持（有bug欢迎反馈）。

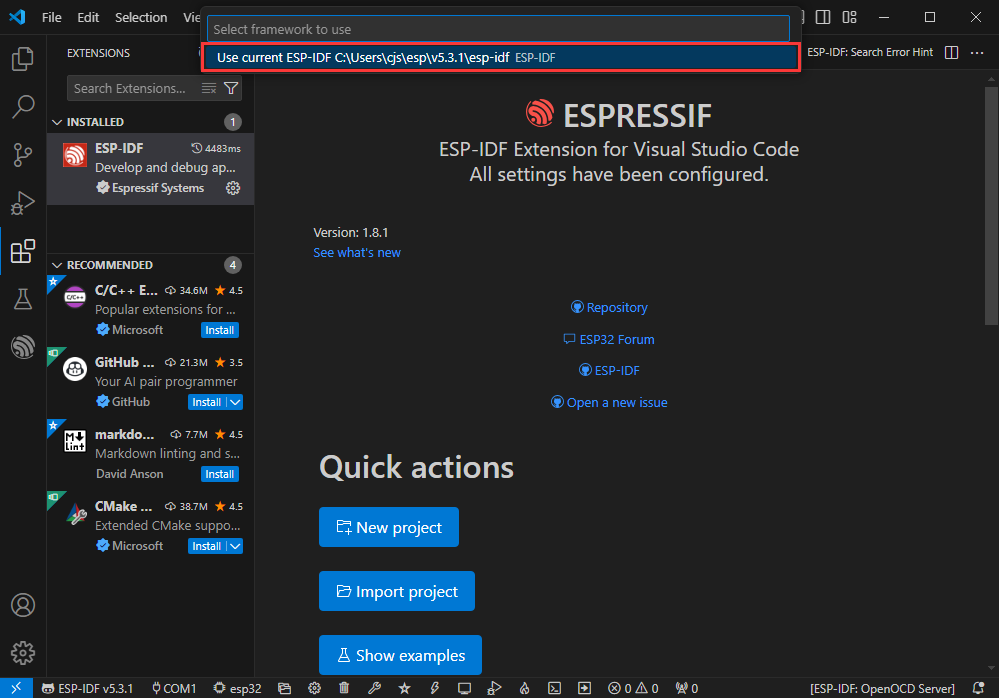

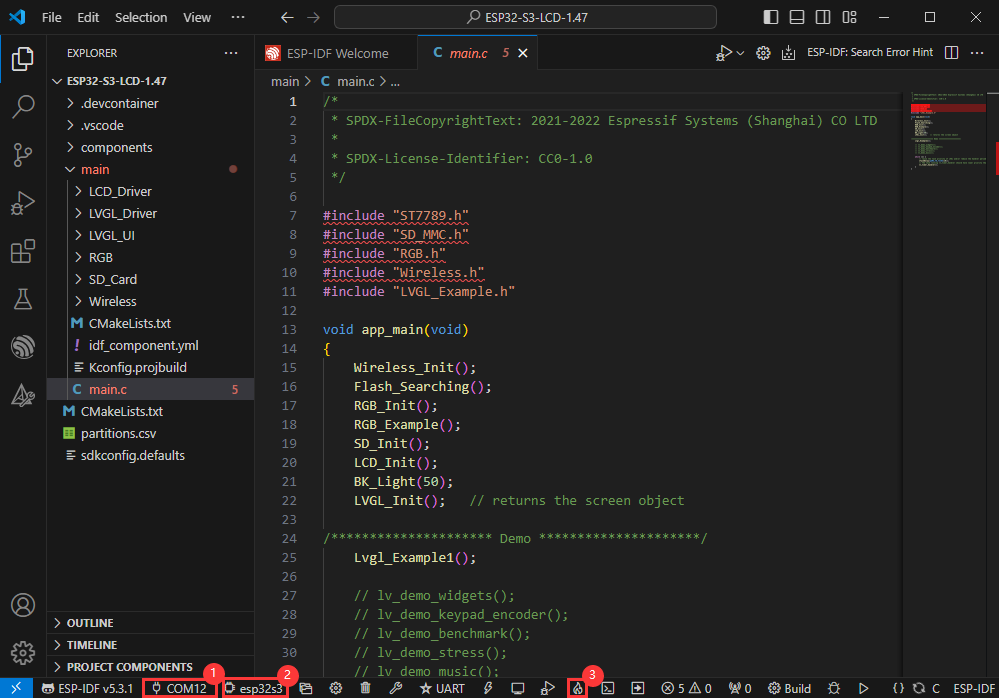

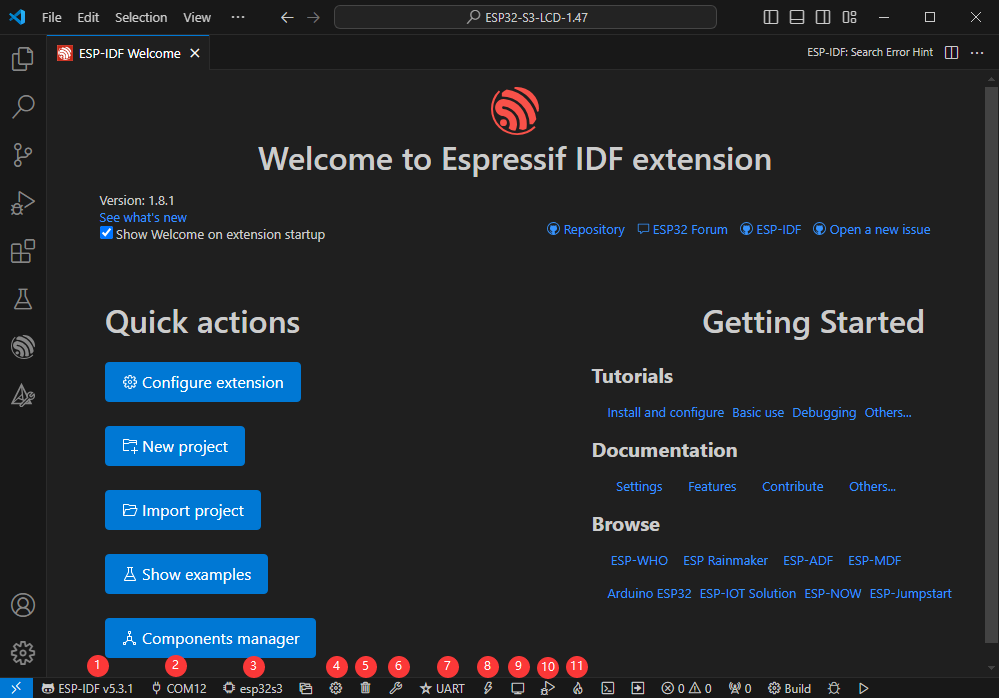

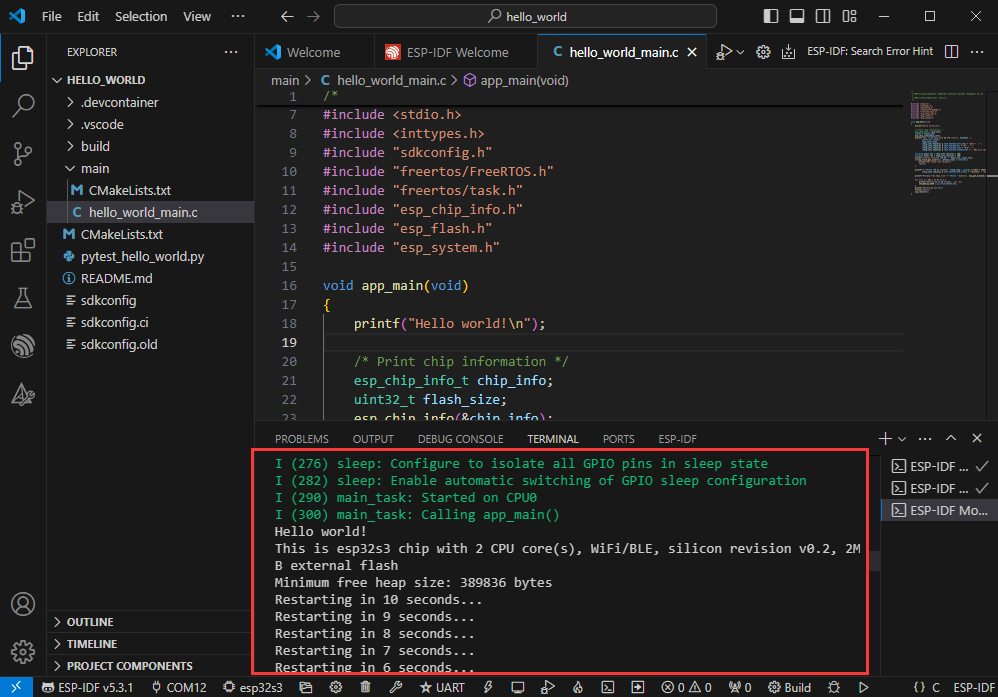

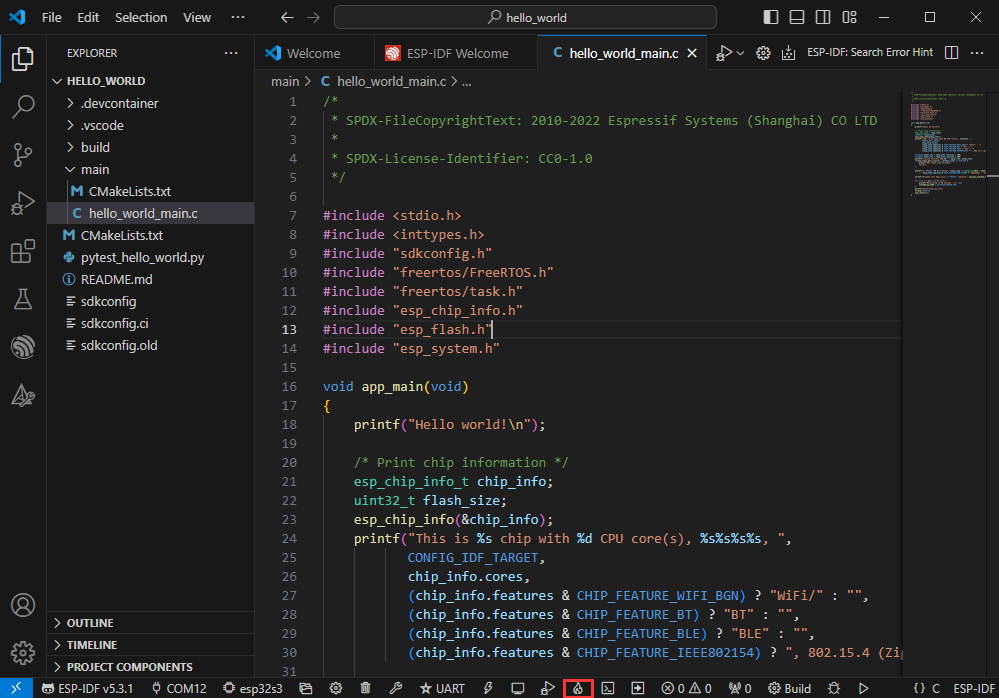

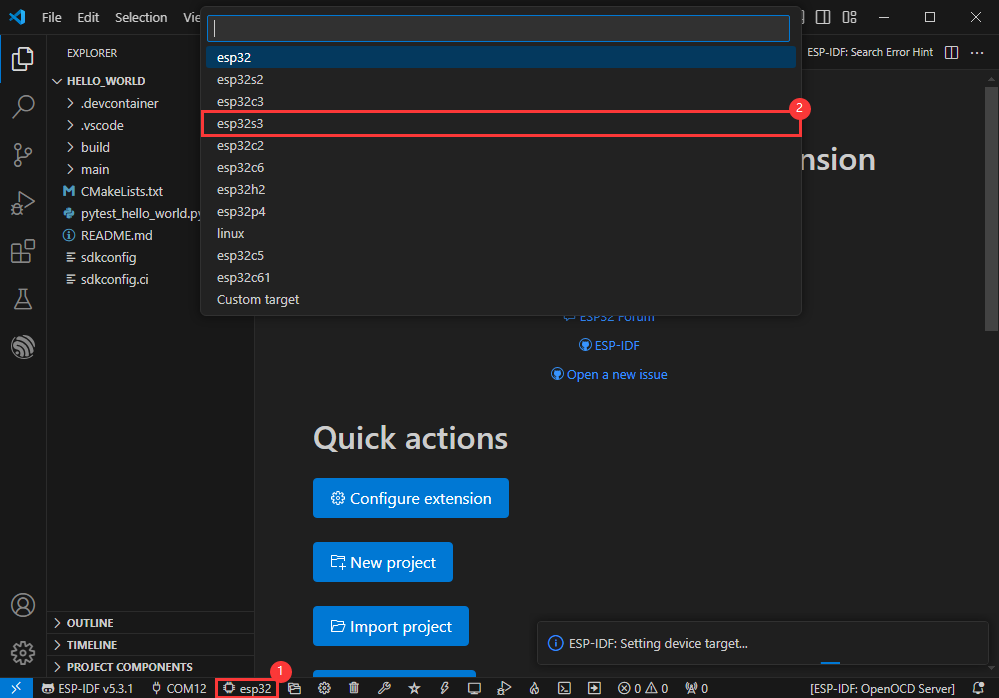

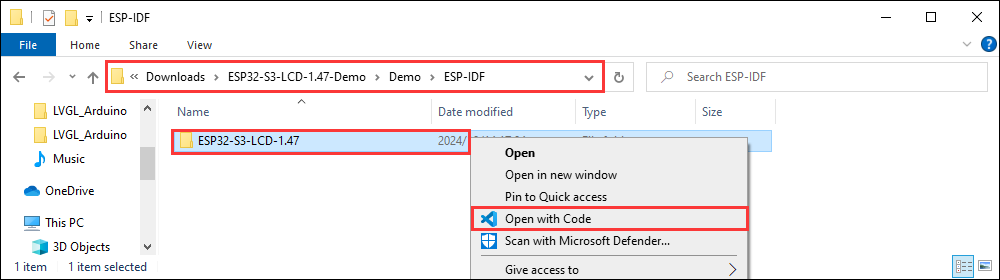

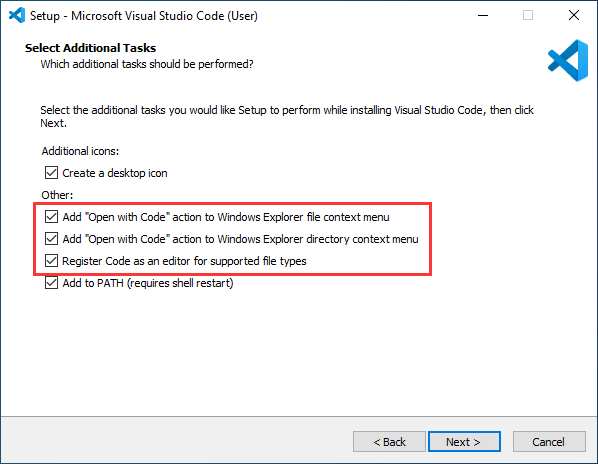

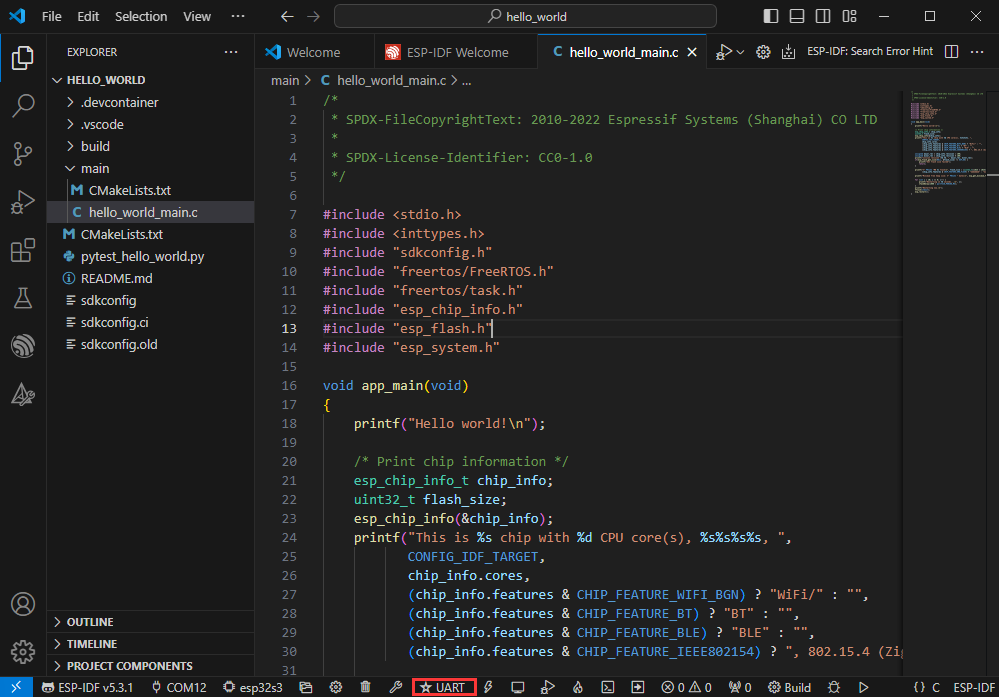

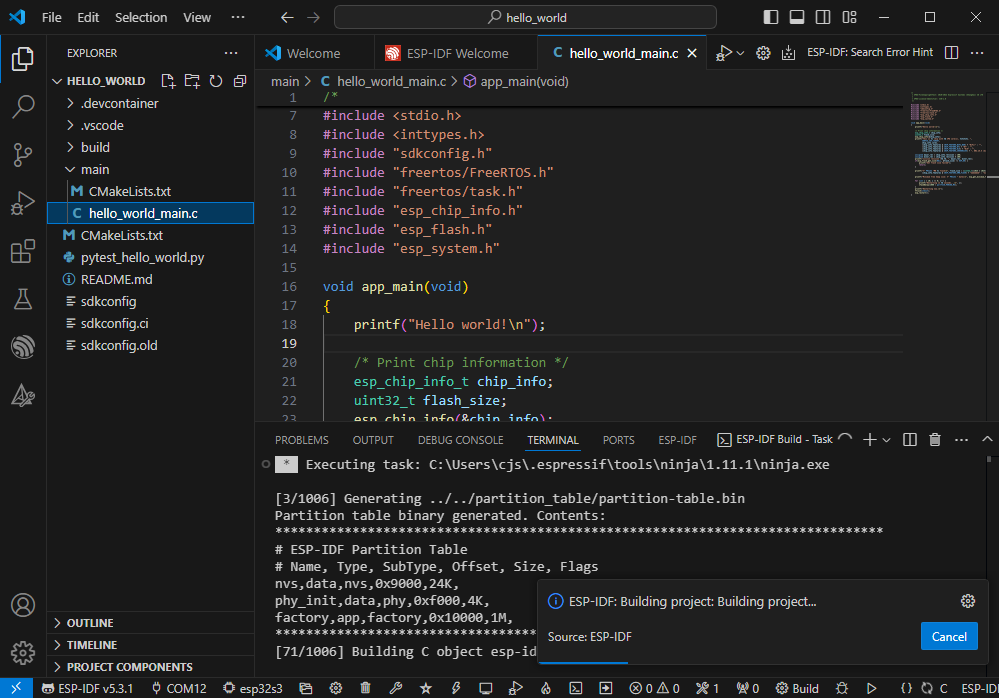

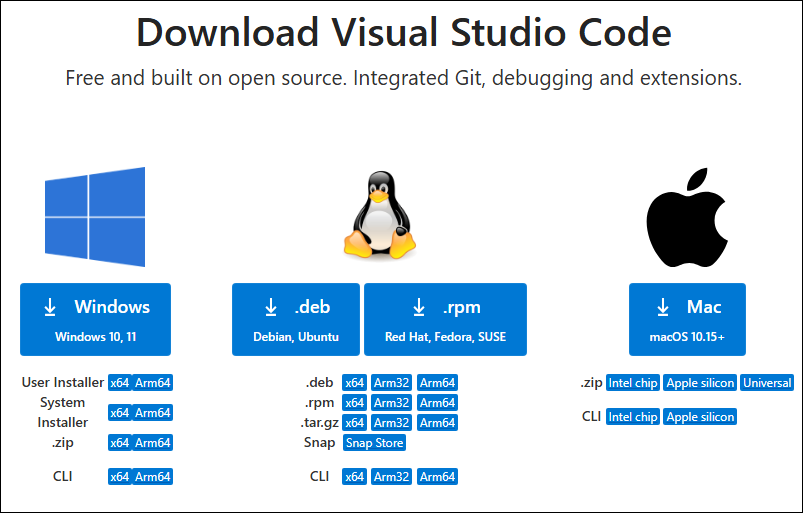

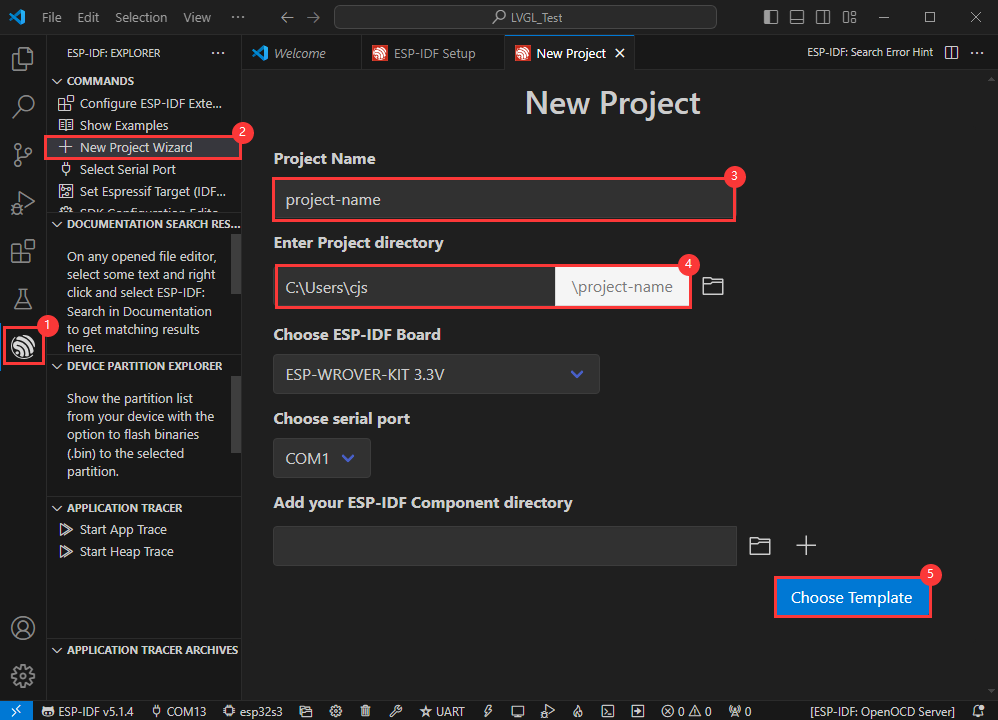

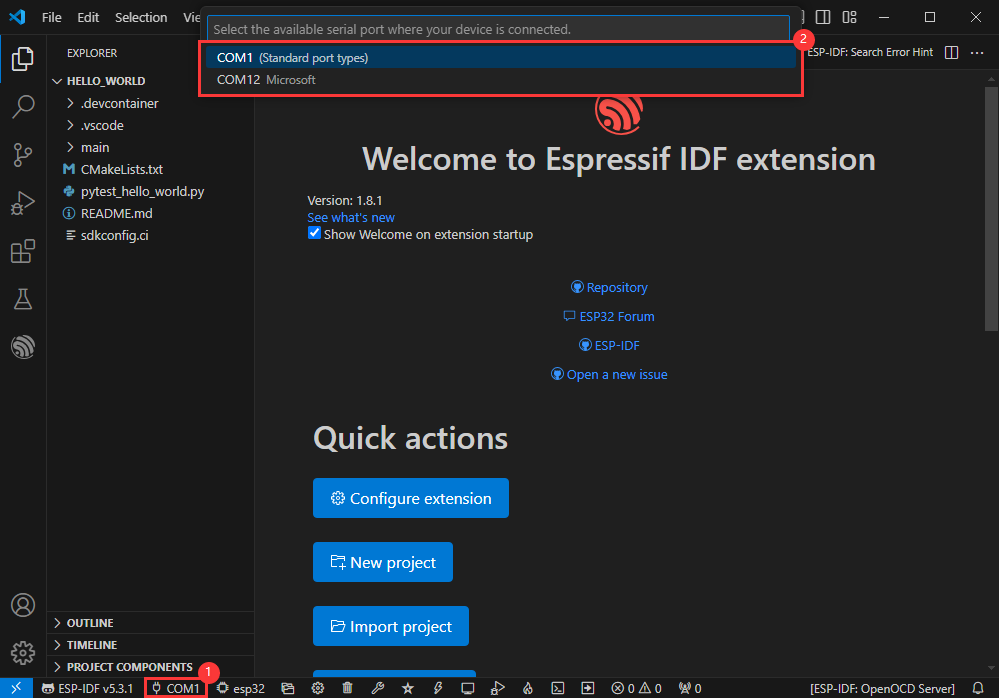

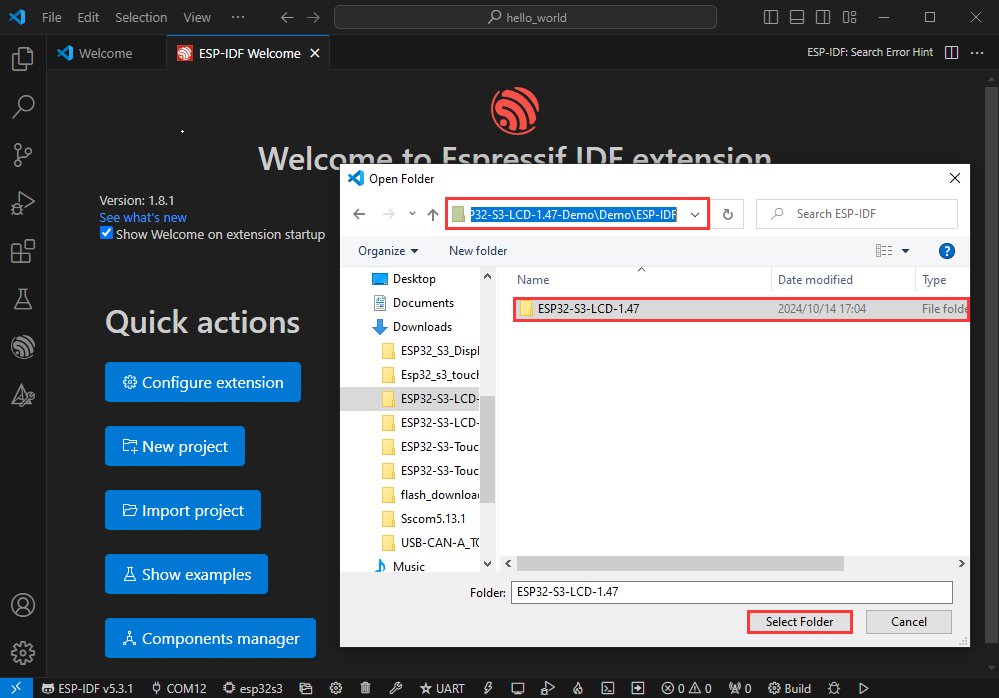

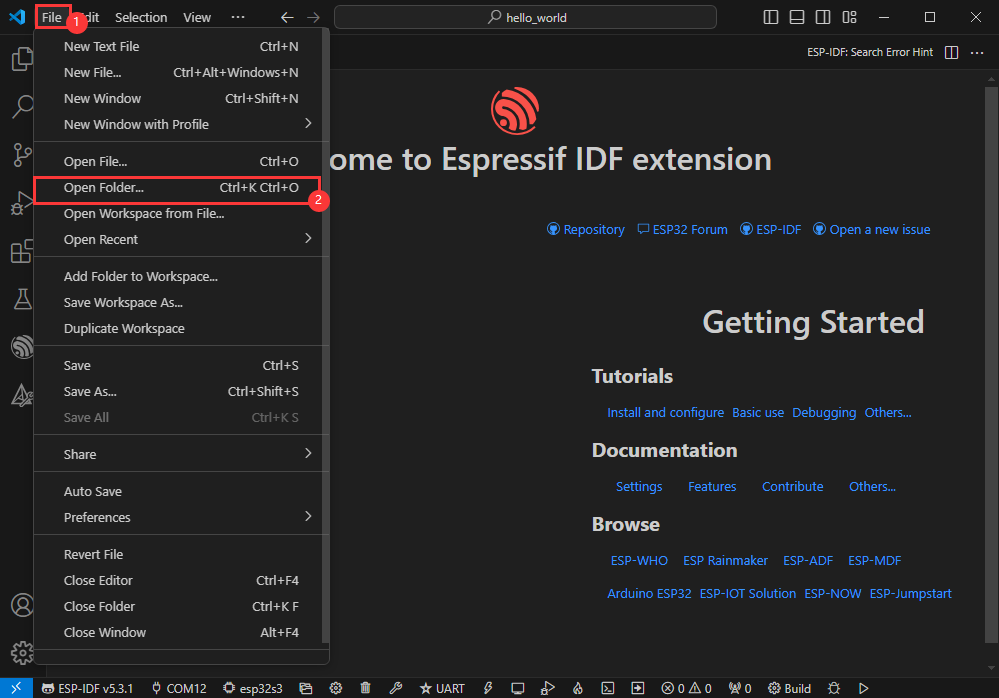

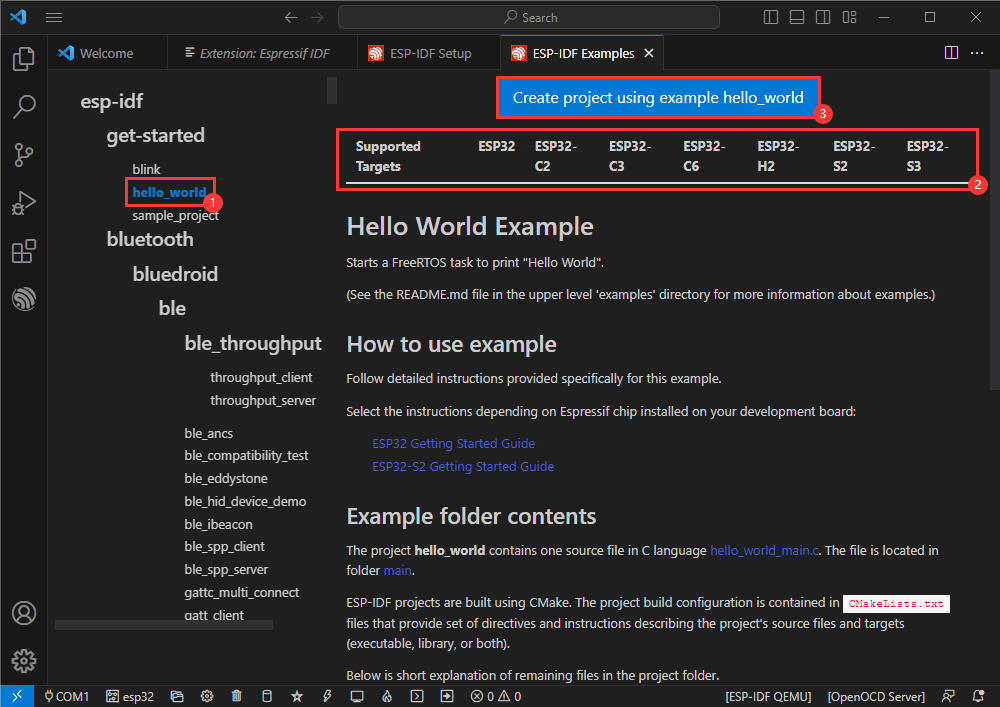

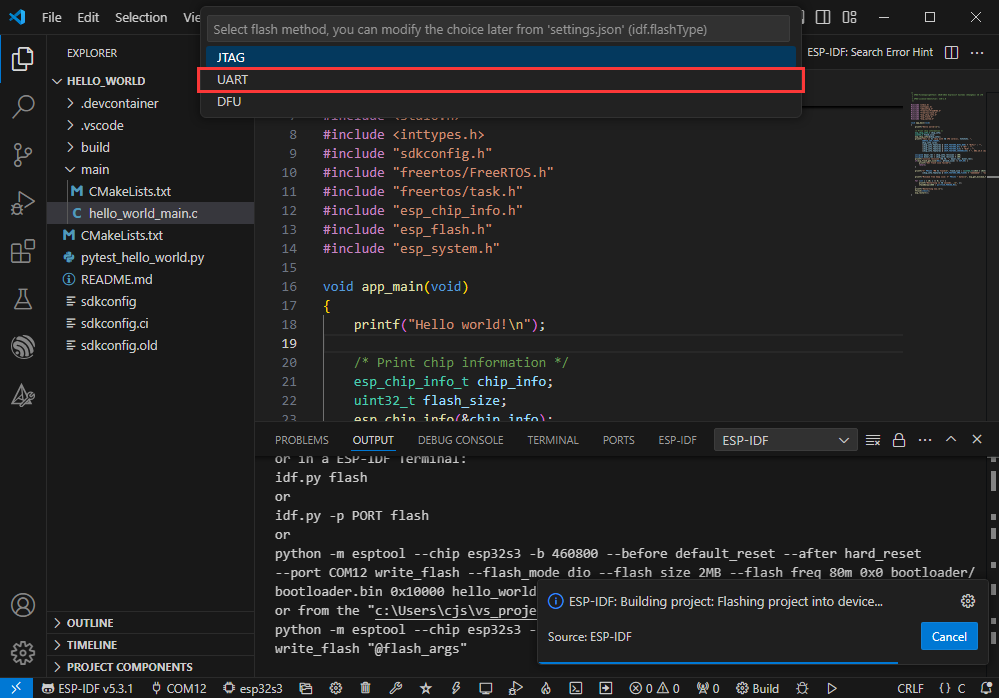

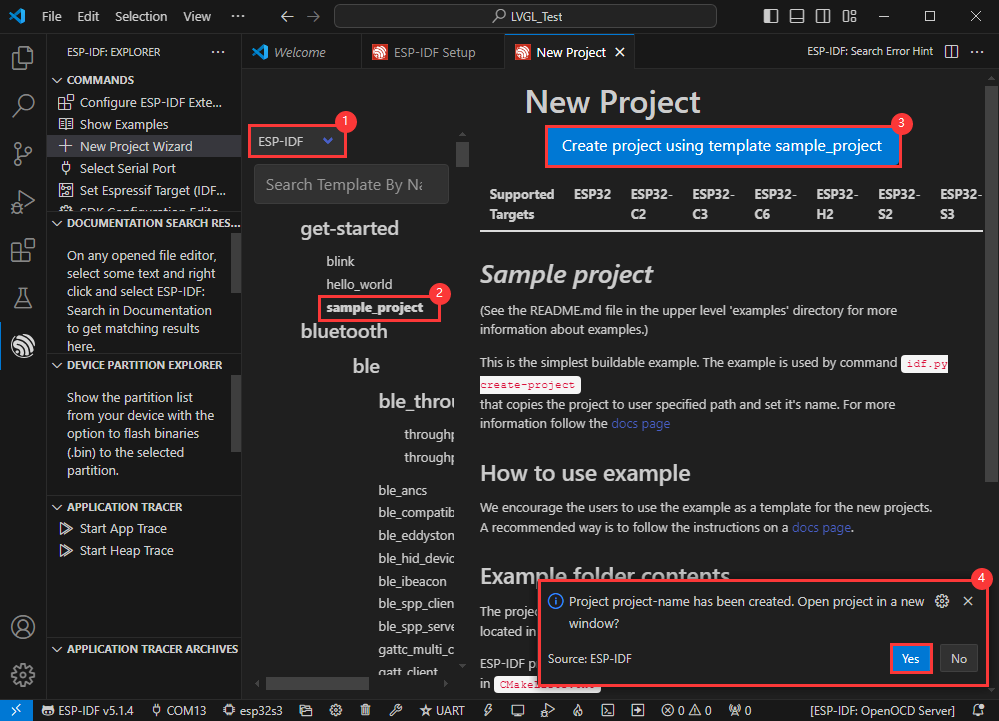

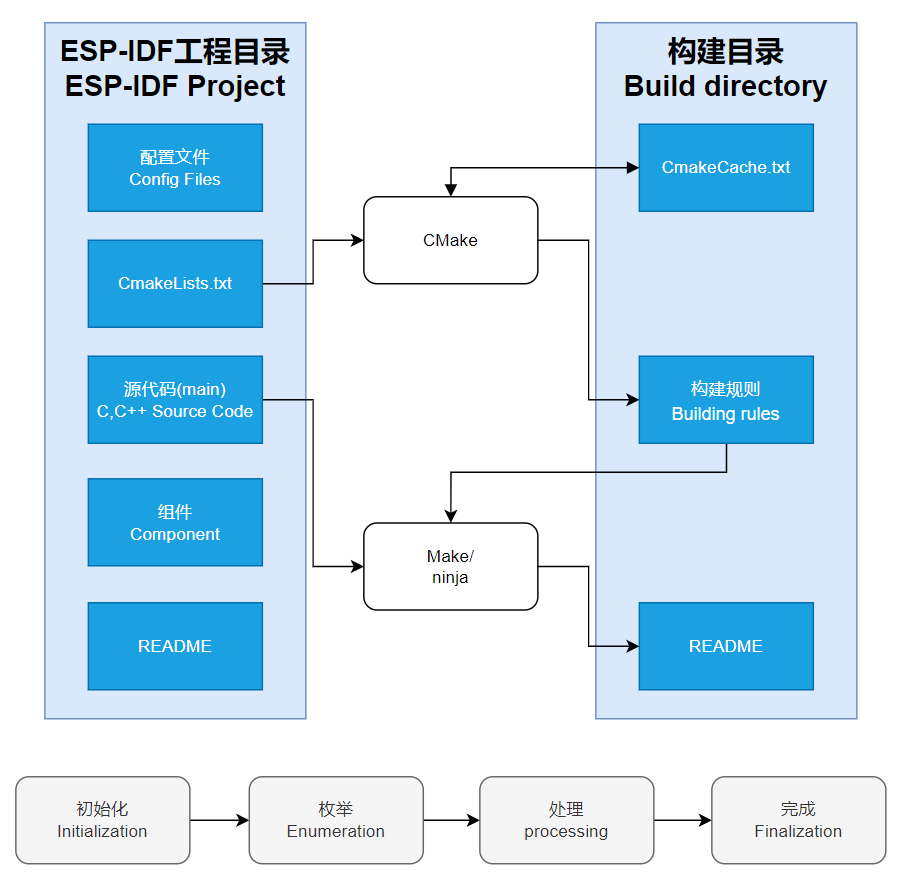

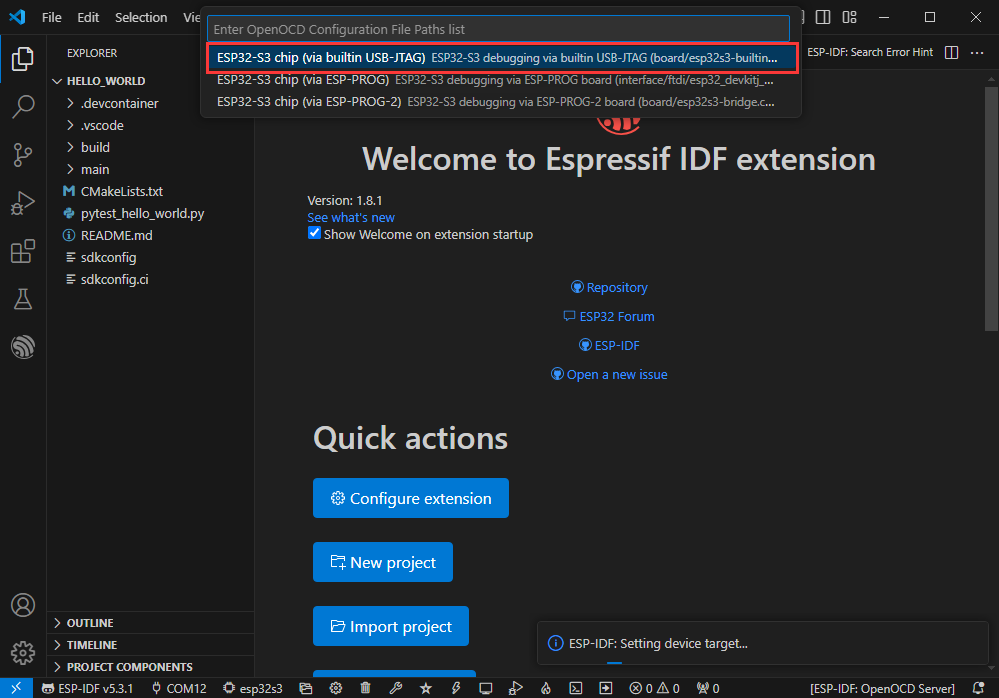

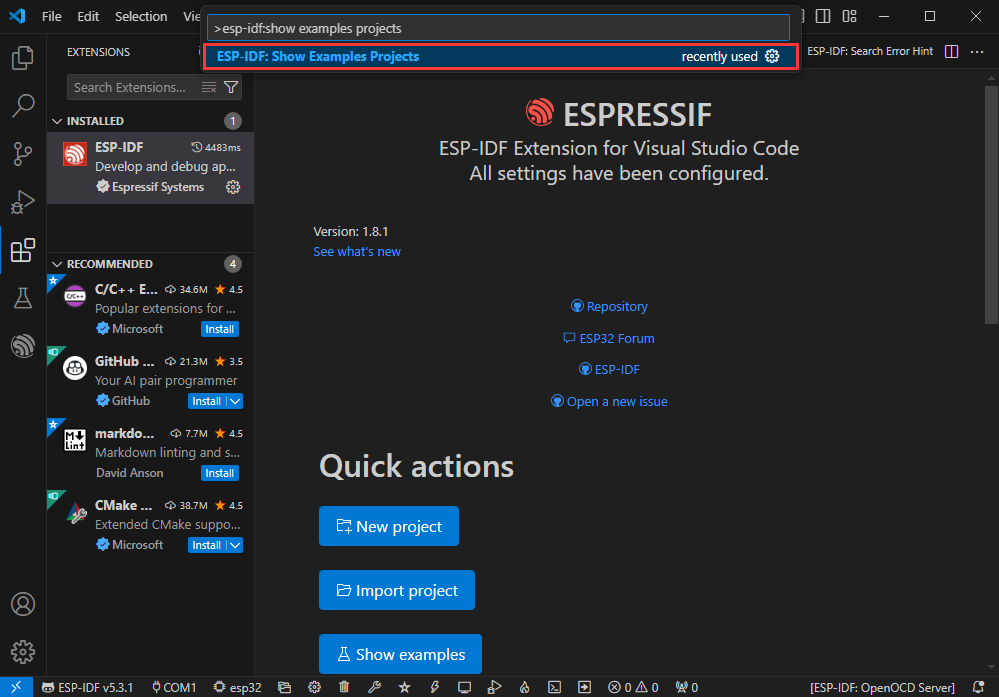

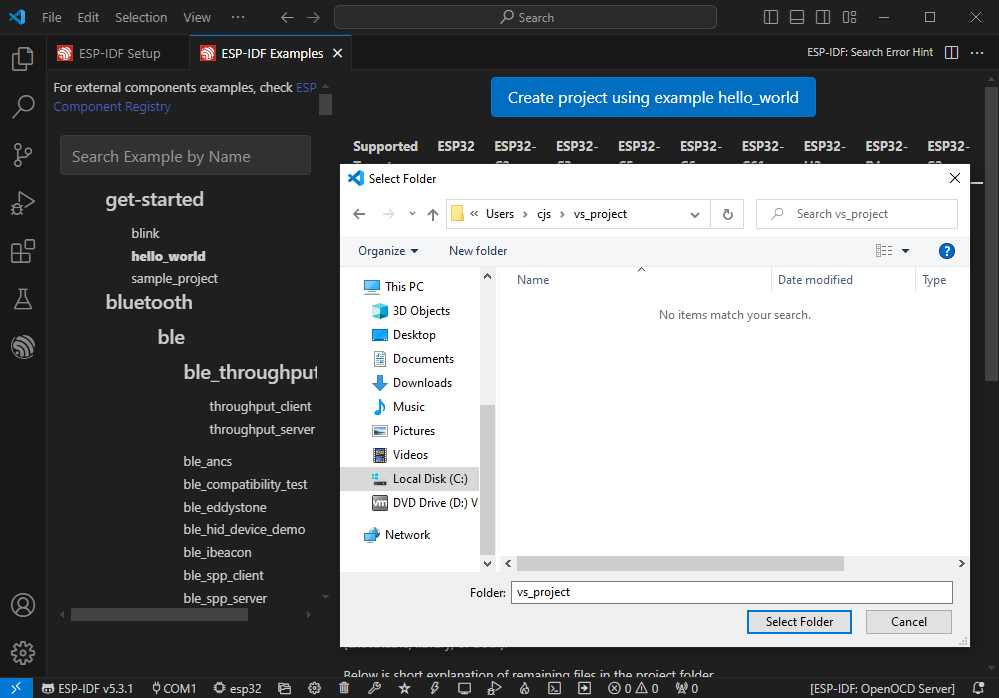

• 程序基于 ESP-IDF 的 C/C++ SDK 编写，使用 CMAKE 编译，理论支持多平台，相关环境请自行搭建。
