1.28寸圆形LCD显示屏触摸屏SPI 240x240适用于Arduino树莓派STM32

¥35

制造商:斑梨电子
SKU:0601021
发布时间:2023-04-13 10:59
数量:
在售



1.28寸圆形LCD显示屏触摸屏SPI 240x240适用于Arduino树莓派STM32


(点击此处)查看/下载:教程,资料,程序,代码,PDF手册等

【注意事项】

[] Demo示例程序只提供STM32版本的参考程序.其他平台自行移植

[] 型号"1.28inch Round LCD (B)"提供的示例代码,触摸部分程序是正常的. 但是显示部分是并口显示屏显示的,无法直接显示.

    需要自行移植我们提供的SPI驱动显示屏程序改显示部分的并口为SPI口驱动显示

    介意勿拍 型号 "1.28inch Round LCD (B)" 触摸版本

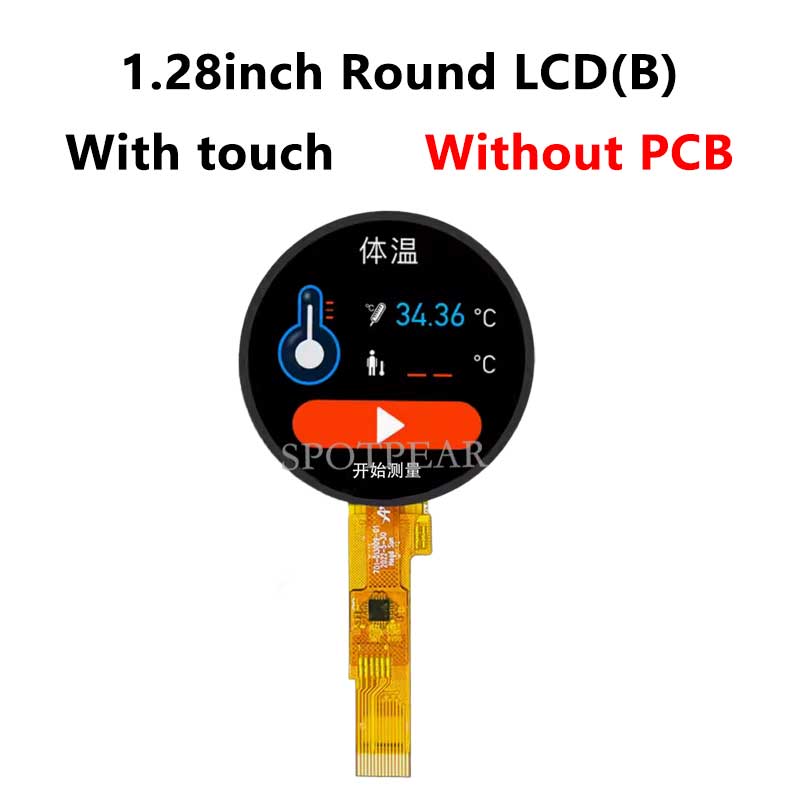

[] 只有 型号"1.28inch Round LCD (B)" 带触摸. 其他版本不带触摸

【产品简介】

这款1.28英寸圆形LCD显示模块采用高品质的IPS面板,分辨率达240x240像素,搭载GC9A01驱动器,提供全方位视角。模块采用4线SPI接口,具有7Pin 2.54mm引脚。工作电压为3.3V,操作电流为20mA。背光由2颗白色LED并联组成,工作温度范围为-20℃至70℃。产品提供多种尺寸选择,满足不同应用场景的需求。

【显示屏参数】

[] 显示面板:IPS

[] 视角:全视角

[] 分辨率:240x240像素

[] Display Colors:262K

[] 驱动IC:GC9A01

[] 驱动接口:4线SPI

[] 显示尺寸:Φ32.4mm

[] 像素尺寸:0.135(H) x 0.135(V)

[] 工作电压:3.3V

[] 操作电流:20mA

[] 背光类型:2颗白色LED并联

[] 工作温度:-20℃~70℃

[] 1.28inch Round LCD (A) 模块尺寸:35.6(H) x 38.1(V) x 1.5(D)

[] 1.28inch Round LCD Module (C)模块尺寸:38(H) x 45(W)

[] 1.28inch Round LCD Module (D)模块尺寸:44(H) x 36(V) x 2.8(D)

【触摸板参数】("1.28inch Round LCD (B)"为带触摸版本)

[] CTP类型: G+F

[] 驱动IC:CST816S

[] 驱动接口:I2C

[] CTP光传透率: ≥85%

【应用示例】

1.28英寸圆形LCD显示模块适用于各种场景,例如智能手表、可穿戴设备、仪表盘、家居控制面板等。其高品质的显示效果和卓越的性能使其成为这些应用的理想选择。以下是一些常见的应用示例:


[] 智能手表:用于显示时间、天气、通知等信息,提供直观的交互界面。

[] 可穿戴设备:用于健康监测、运动跟踪等应用,提供实时数据展示。

[] 仪表盘:用于汽车、电动车或其他交通工具的速度表、油量表等仪表显示。

[] 家居控制面板:用于智能家居系统的中央控制器,显示设备状态、控制家电等。

[] DIY项目:用于各类创客项目,如树莓派、Arduino等开发板的显示器。


这款1.28英寸圆形LCD显示模块凭借其高分辨率和全视角特性,为您的项目带来卓越的视觉体验。
