【注意事项】

[] Demo示例程序只提供STM32版本的参考程序.其他平台自行移植

[] 型号"1.28inch Round LCD (B)"提供的示例代码,触摸部分程序是正常的. 但是显示部分是并口显示屏显示的,无法直接显示.

    需要自行移植我们提供的SPI驱动显示屏程序改显示部分的并口为SPI口驱动显示

    介意勿拍 型号 "1.28inch Round LCD (B)" 触摸版本

[] 只有 型号"1.28inch Round LCD (B)" 带触摸. 其他版本不带触摸

【产品简介】

这款1.28英寸圆形LCD显示模块采用高品质的IPS面板，分辨率达240x240像素，搭载GC9A01驱动器，提供全方位视角。模块采用4线SPI接口，具有7Pin 2.54mm引脚。工作电压为3.3V，操作电流为20mA。背光由2颗白色LED并联组成，工作温度范围为-20℃至70℃。产品提供多种尺寸选择，满足不同应用场景的需求。

【显示屏参数】

[] 显示面板：IPS

[] 视角：全视角

[] 分辨率：240x240像素

[] Display Colors：262K

[] 驱动IC：GC9A01

[] 驱动接口：4线SPI

[] 显示尺寸：Φ32.4mm

[] 像素尺寸：0.135(H) x 0.135(V)

[] 工作电压：3.3V

[] 操作电流：20mA

[] 背光类型：2颗白色LED并联

[] 工作温度：-20℃~70℃

[] 1.28inch Round LCD (A) 模块尺寸：35.6(H) x 38.1(V) x 1.5(D)

[] 1.28inch Round LCD Module (C)模块尺寸：38(H) x 45(W)

[] 1.28inch Round LCD Module (D)模块尺寸：44(H) x 36(V) x 2.8(D)

【触摸板参数】(仅"1.28inch Round LCD (B)"为带触摸版本)

[] CTP类型: G+F

[] 驱动IC：CST816S

[] 驱动接口：I2C

[] CTP光传透率: ≥85%

【应用示例】

1.28英寸圆形LCD显示模块适用于各种场景，例如智能手表、可穿戴设备、仪表盘、家居控制面板等。其高品质的显示效果和卓越的性能使其成为这些应用的理想选择。以下是一些常见的应用示例：

[] 智能手表：用于显示时间、天气、通知等信息，提供直观的交互界面。

[] 可穿戴设备：用于健康监测、运动跟踪等应用，提供实时数据展示。

[] 仪表盘：用于汽车、电动车或其他交通工具的速度表、油量表等仪表显示。

[] 家居控制面板：用于智能家居系统的中央控制器，显示设备状态、控制家电等。

[] DIY项目：用于各类创客项目，如树莓派、Arduino等开发板的显示器。

这款1.28英寸圆形LCD显示模块凭借其高分辨率和全视角特性，为您的项目带来卓越的视觉体验。

[] 1.28inch Round LCD (A)

[] 1.28inch Round LCD (B)

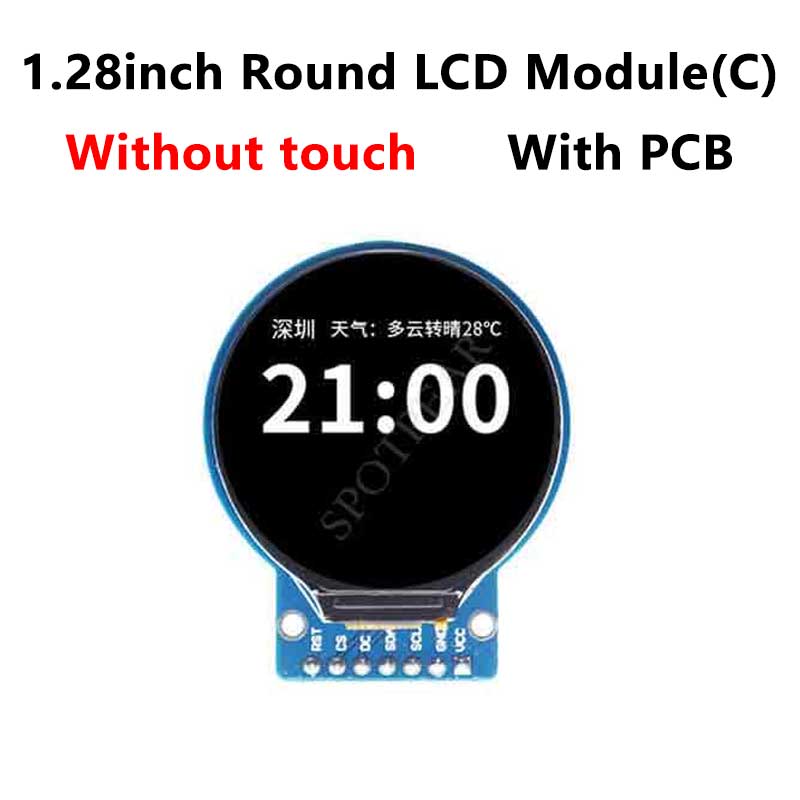

[] 1.28inch Round LCD Module (C)

[] 1.28inch Round LCD Module (D)
