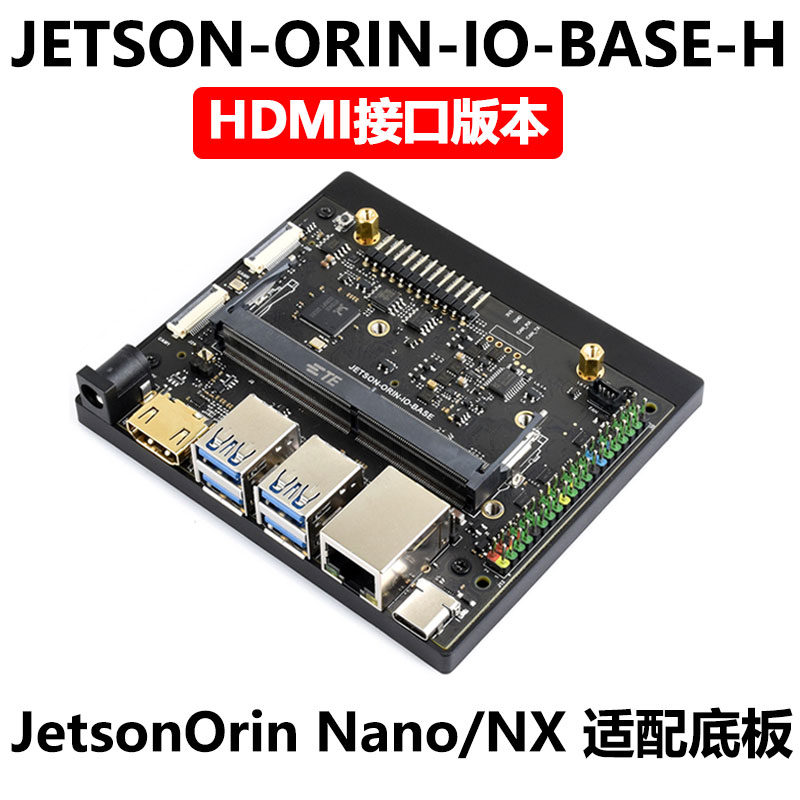

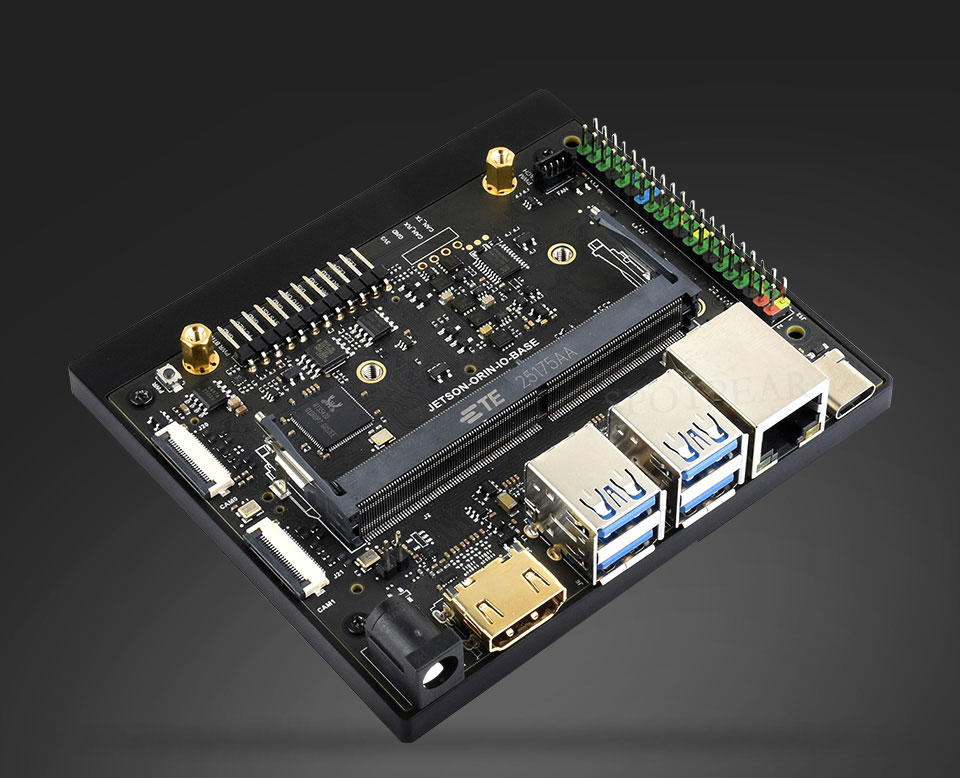

JETSON-ORIN-IO-BASE
Jetson Orin Nano / NX 适配底板
HDMI 版本
基于 Jetson Orin Nano 和 Jetson Orin NX 核心板设计，视频输出接口为 HDMI，除视频输出接口外与英伟达 Jetson Orin Nano Developer Kit (Orin Nano 官方套件) 的外设接口、大小及厚度高度一致，用户可借助其运行核心板开发自己的应用程序，并应用到各种人工智能项目当中。

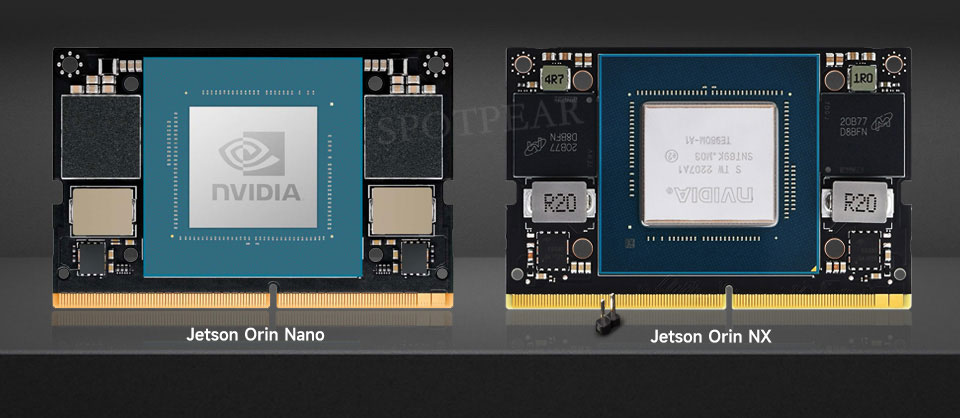

支持 Orin 核心模组
支持接入 NVIDIA Jetson Orin Nano 和 Jetson Orin NX 核心板

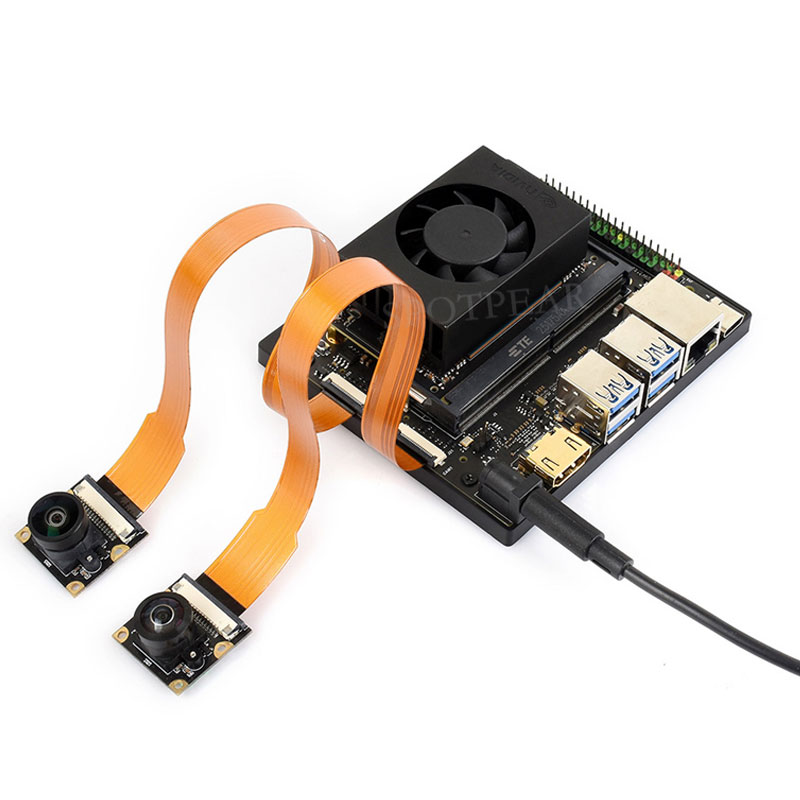

接入摄像头
扩展两路 CSI 接口，适用于人脸识别、道路标识线识别和
车牌识别等 AI 智能应用场景中
注：接入摄像头需要另外购买转接线

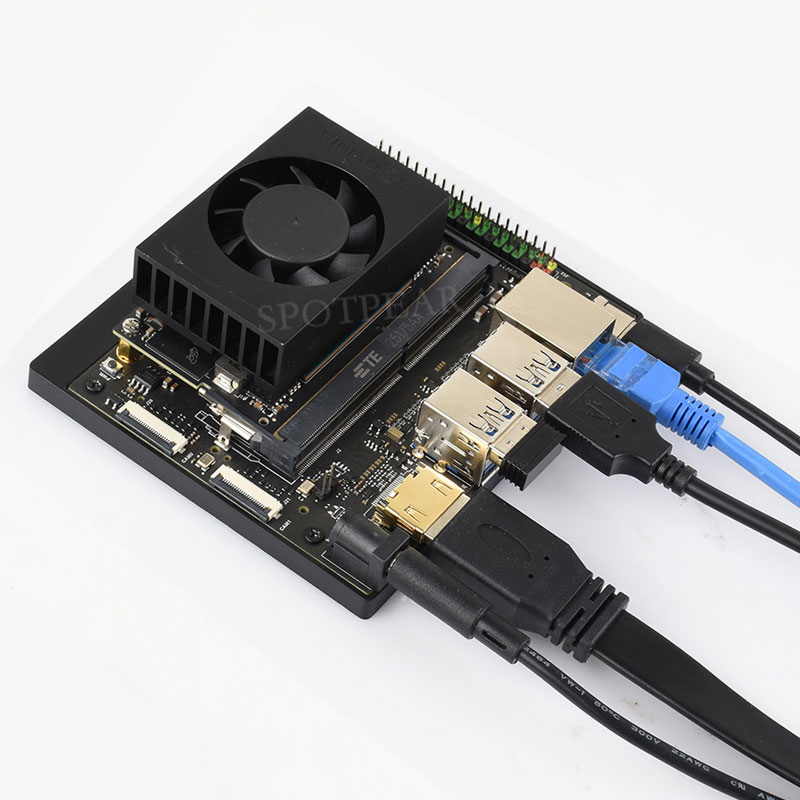

五路 USB 接口
四路 Type-A + 一路 Type-C
可接入更多更丰富的外设，USB 3.2 Gen 2 接口可支持高达
10Gbps 数据传输，Type-C 接口可用于系统烧录
图片仅供展示，本产品不含 Orin 核心模组和散热器

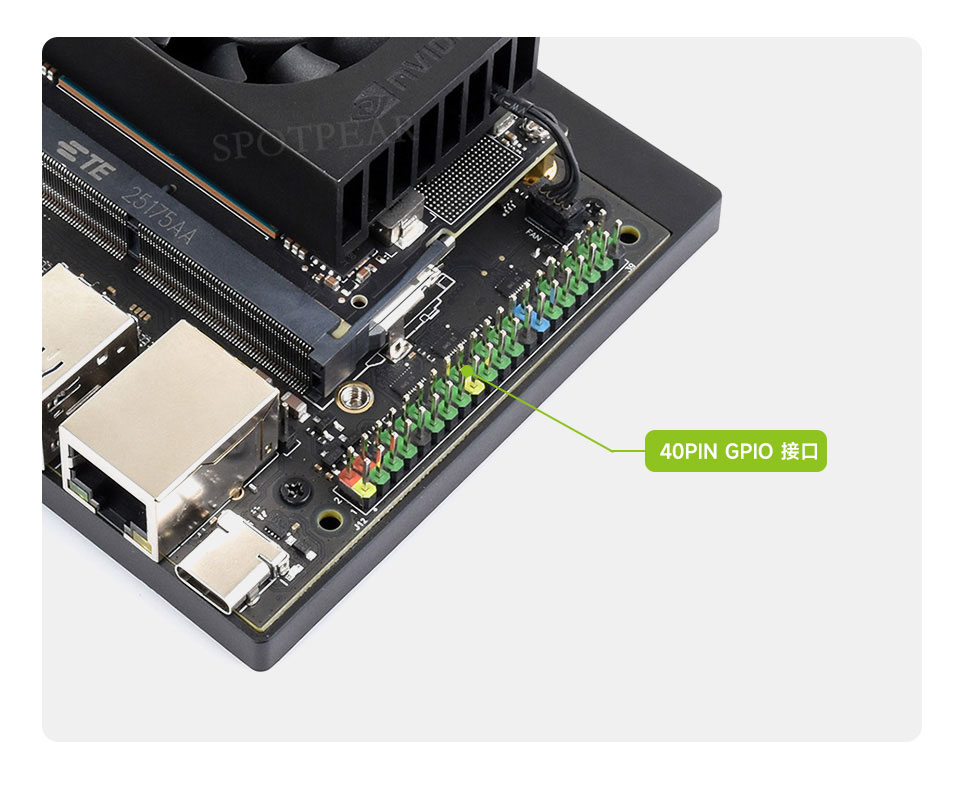

彩色 40PIN GPIO 接口
采用颜色区分，扩展 I2C、SPI、I2S、UART 和 GPIO 等资源

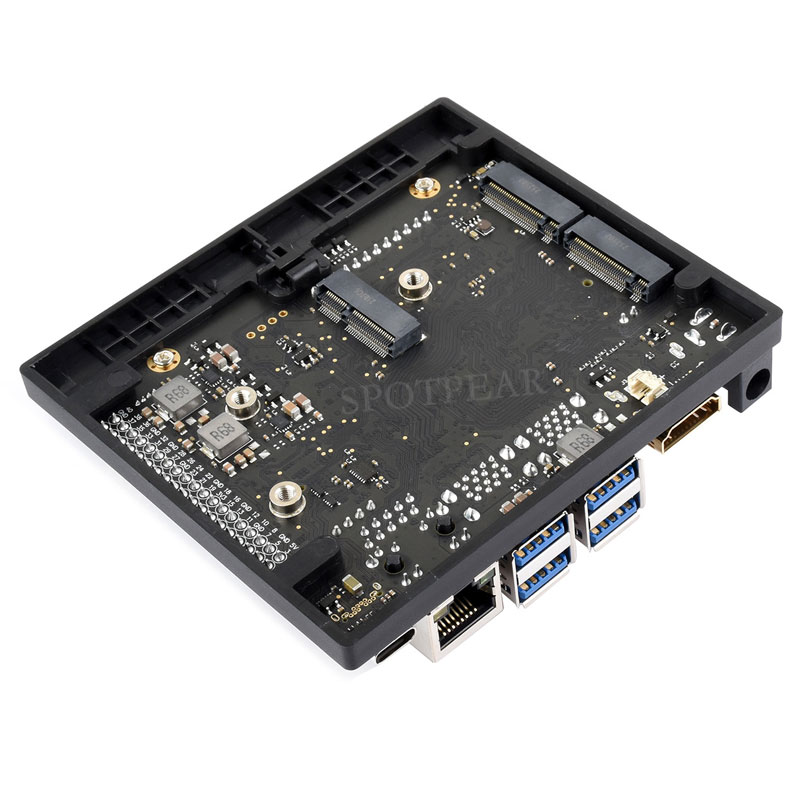

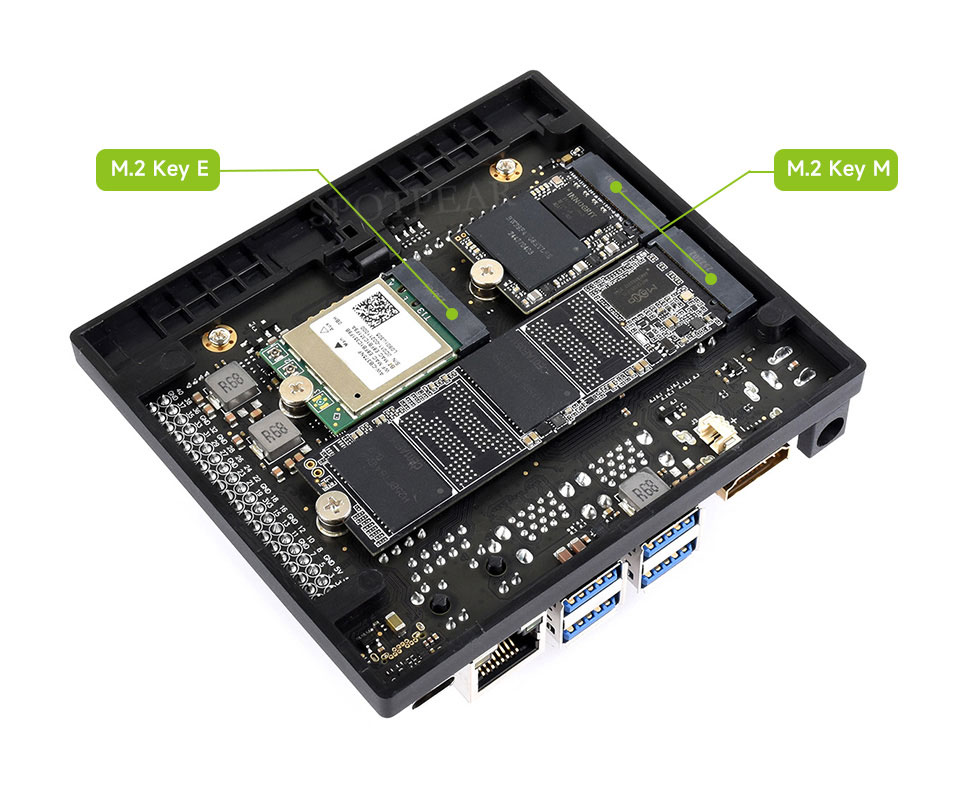

灵活的存储和无线扩展
底板扩展了两个 M.2 Key M 接口方便用户接入固态硬盘，
并引出 M.2 Key E 接口可供用户接入无线网卡，让设备减少线材束缚
图片仅供展示，本产品不含固态硬盘和无线网卡

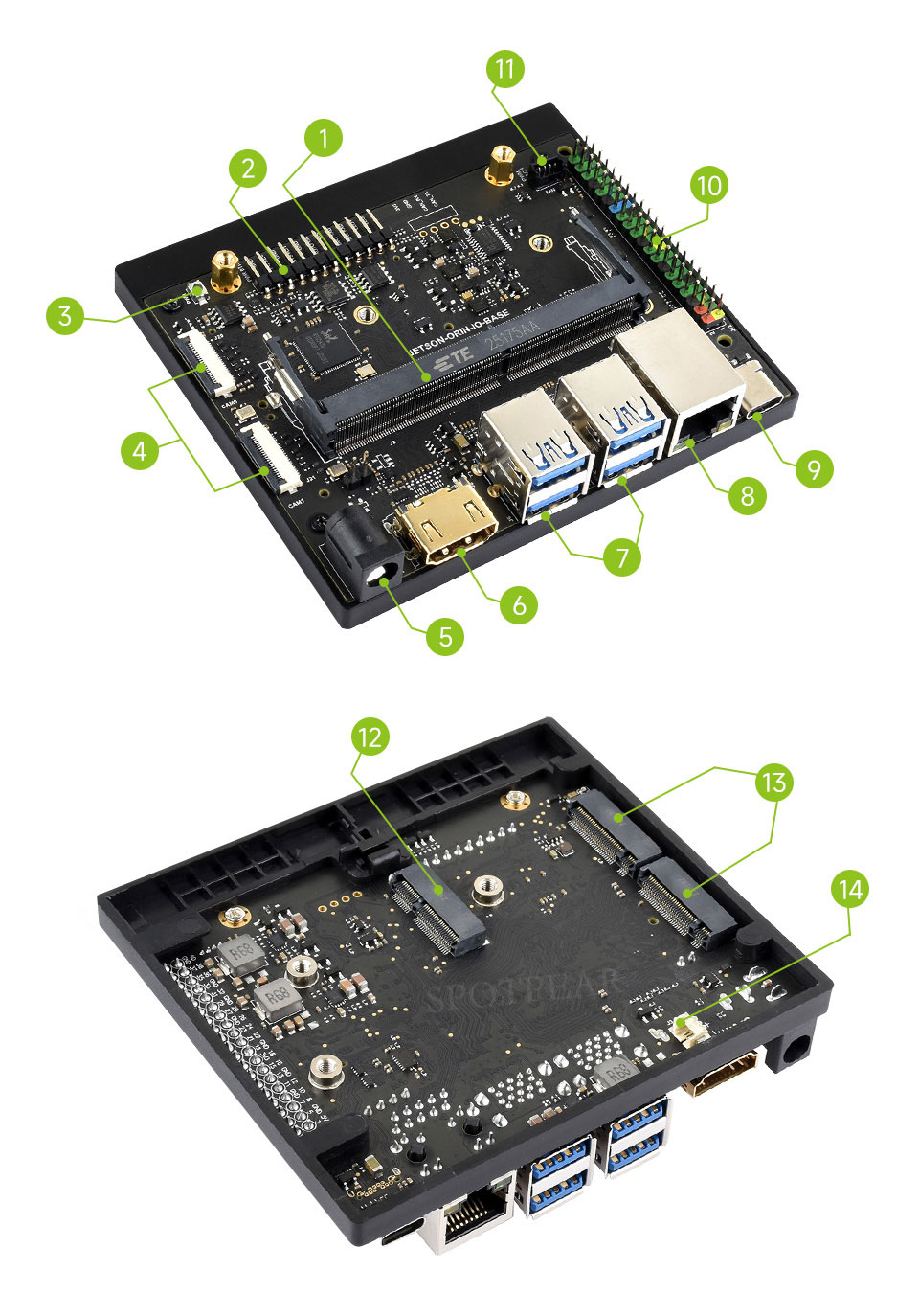

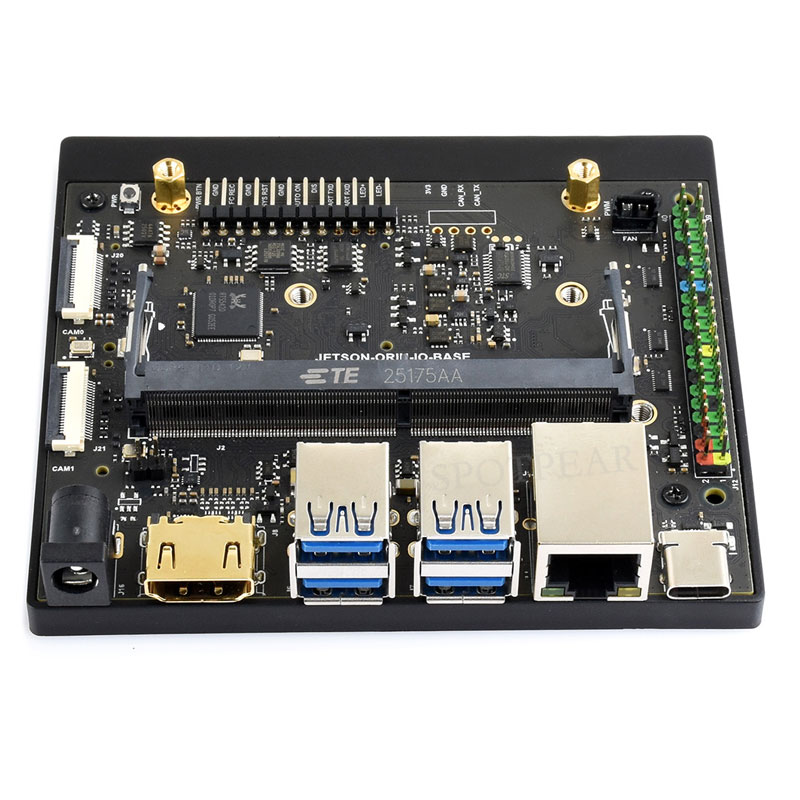

资源简介
- 260PIN DO-DIMM 连接器
用于连接 Jetson Orin Nano/NX 模组
- 12PIN 排针
引出电源、复位按键、force recovery 设置、调试串口、自动上电使能和电源指示灯等引脚
- 电源按键
- 2 路 22PIN CSI 摄像头接口
2 路 MIPI CSI 4-lane 摄像头接口
- DC 电源接口
支持宽电压，支持接入 9V~19V 电压，接口尺寸兼容 5.5×2.5 插头
- HDMI 显示接口
HDMI 输出
- 4 路 USB 3.2 Gen2 Type-A 接口
可支持高达 10Gbps 数据传输
- 以太网接口
RJ45 千兆以太网口
- USB Type-C 接口
可用于系统烧录和数据通信
- 40PIN 排针
- 4PIN PWM 风扇接口
- M.2 Key E
可接入无线网卡
- 2 路 M.2 Key M
可接 NVMe 固态硬盘
- RTC 备用电池接口
PH1.25 2PIN

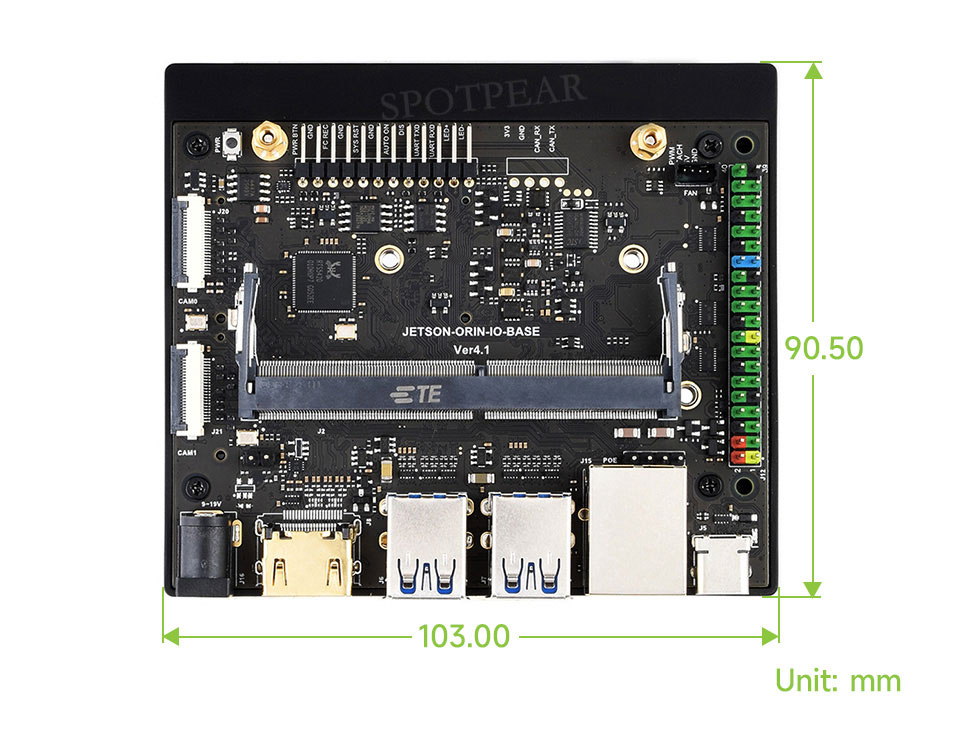

产品尺寸
