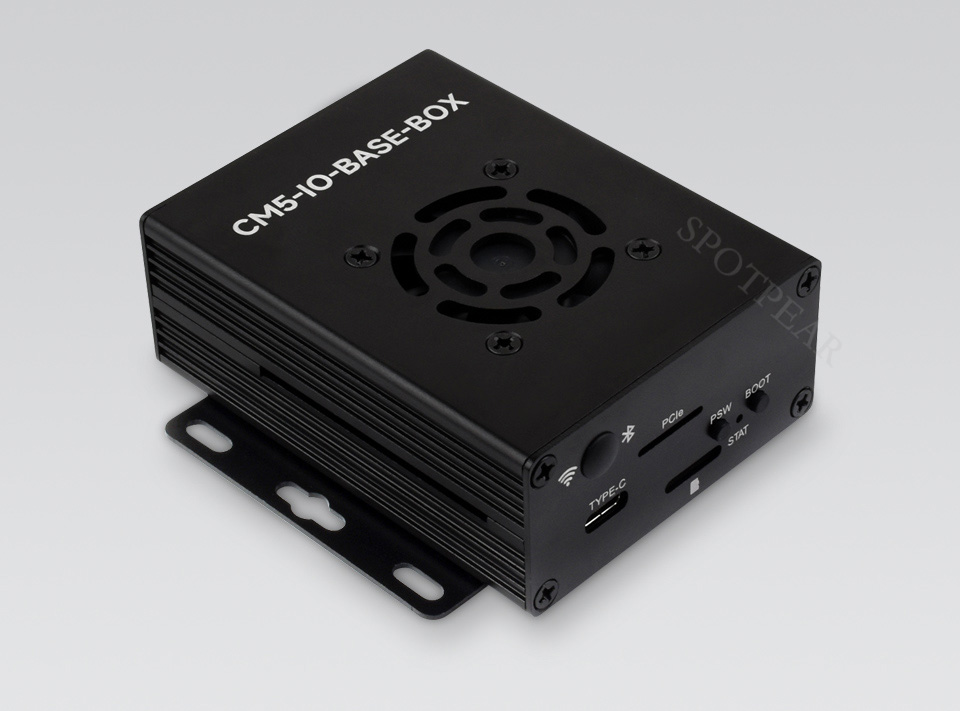

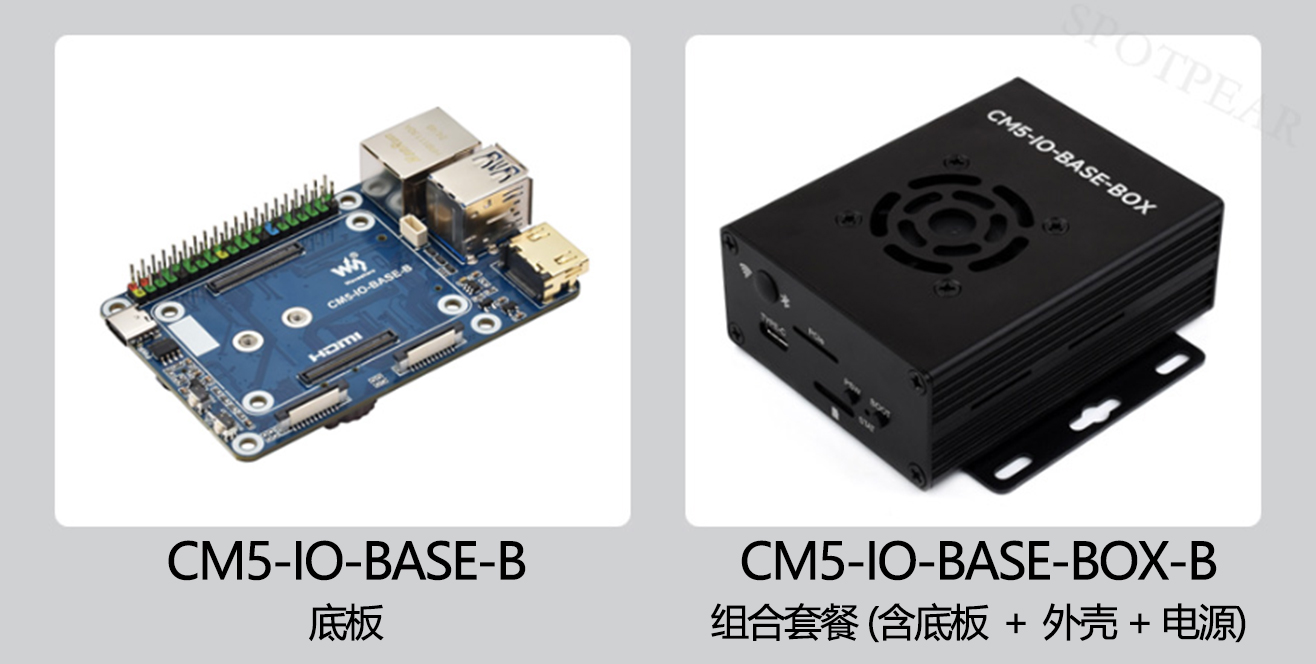

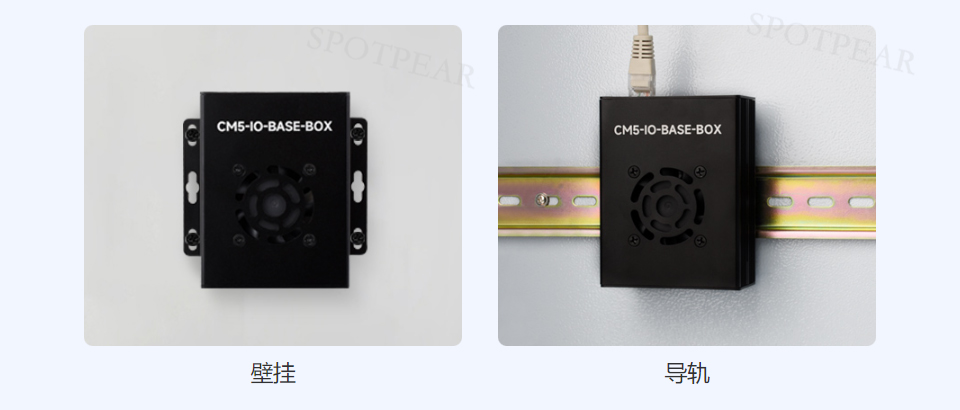

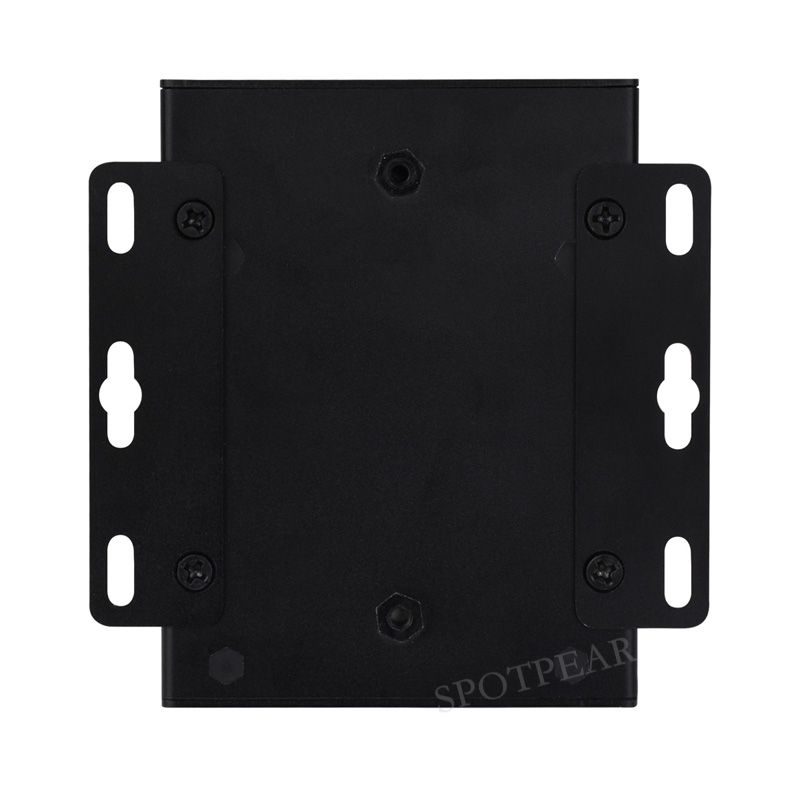

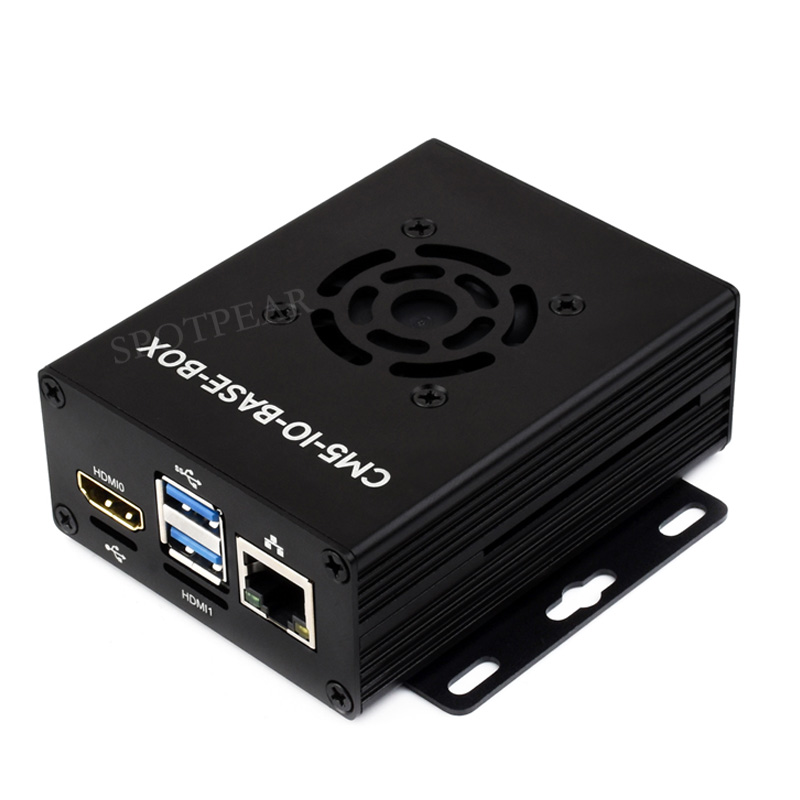

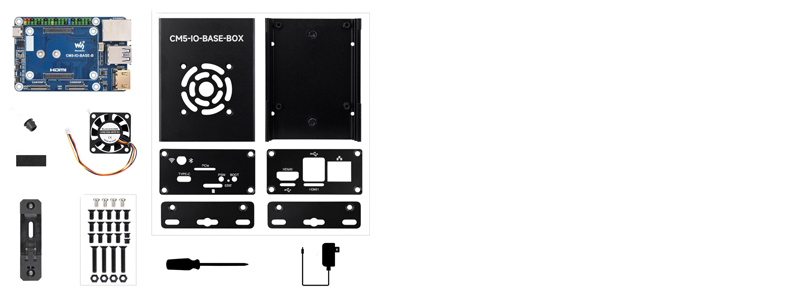

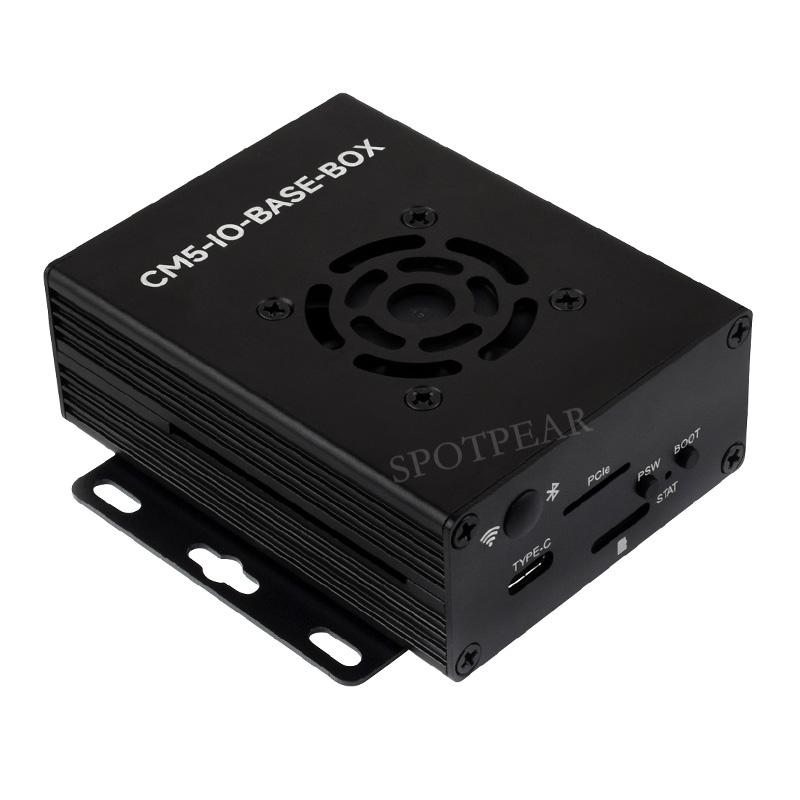

CM5 基础扩展板
强大功能，迷你身材，仅仅一张银行卡大小
方便学习评估树莓派计算模块或直接集成到产品中
产品参数
| CM5 卡座 | 适用于 Compute Module 5 所有版本 |
|---|---|
| 联网 | 千兆以太网 RJ45 接口 |
| 连接器 | M.2 M KEY (2230 / 2242) |
| Raspberry Pi 40PIN GPIO 接口 | |
| USB | USB 3.2 Gen1 (Type-A) × 2； USB 2.0 × 2 (6PIN 1mm FFC 连接器) |
| MIPI | 4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器) |
| 视频 | HDMI 接口 × 2 (含 FFC 引出接口 × 1 )，支持双 4K 输出 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 风扇接口 | 5V，四针 JST-SH PWM 风扇连接器 |
| 其他 | 板载 EEPROM 和加密芯片 |
| 电源输入 | DC 5V 5A |
| 尺寸 | 85 × 56 (mm) |

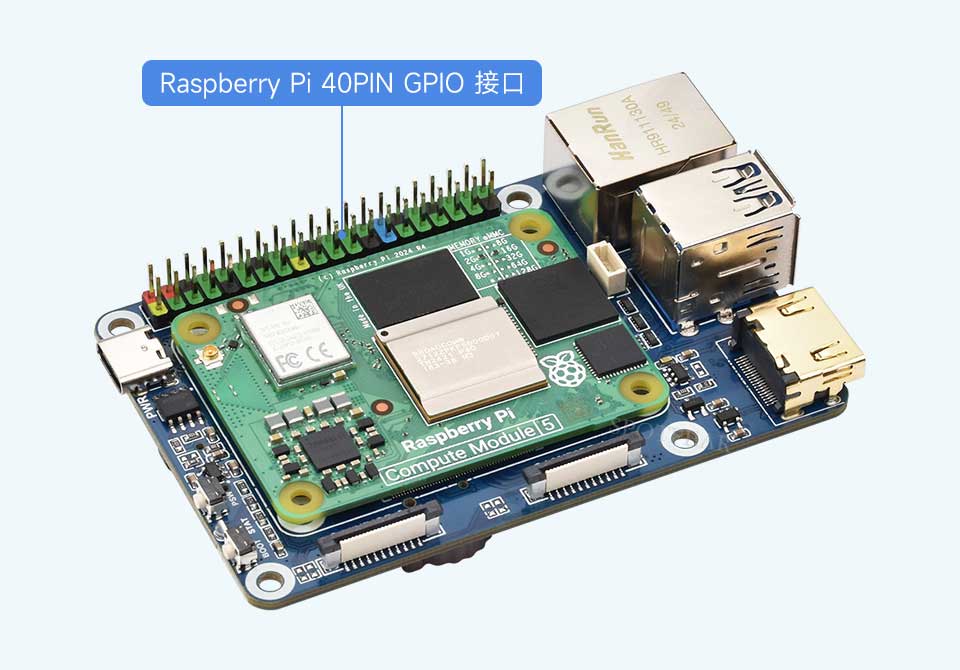

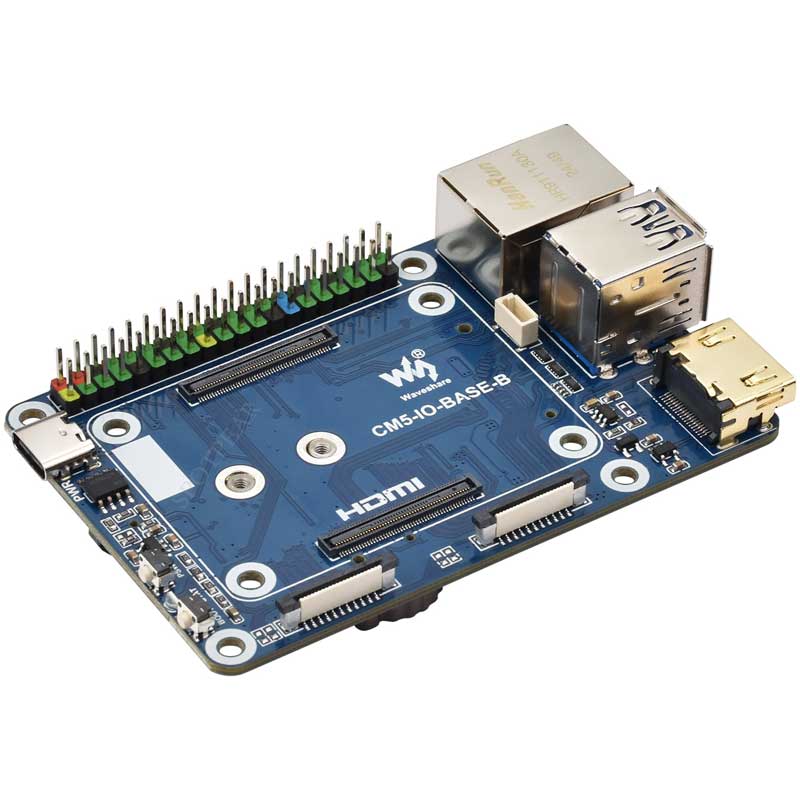

接入 Compute Module 5 核心板
板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板

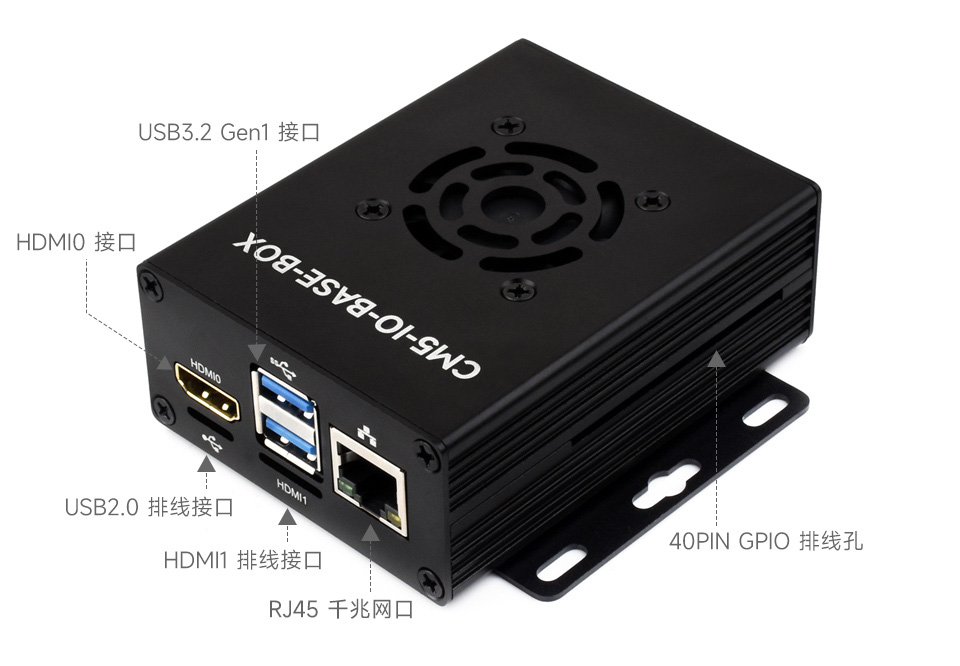

板子虽小 五脏俱全
搭载多种接口，使用更方便

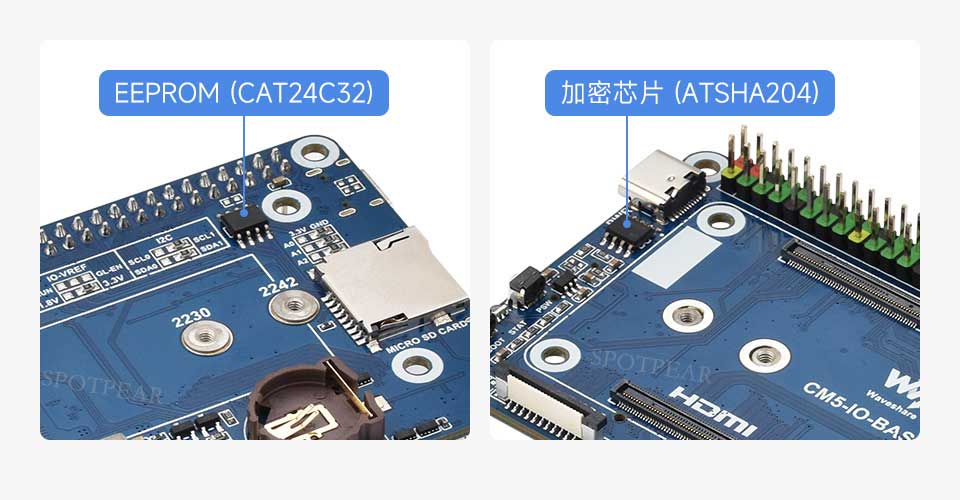

板载 EEPROM 和加密芯片
提供快速、安全的对称身份验证

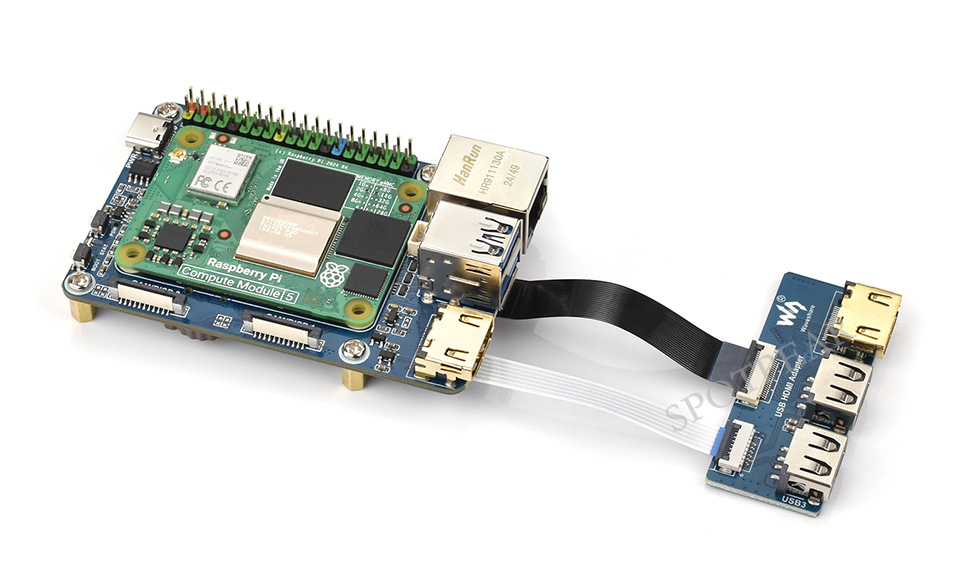

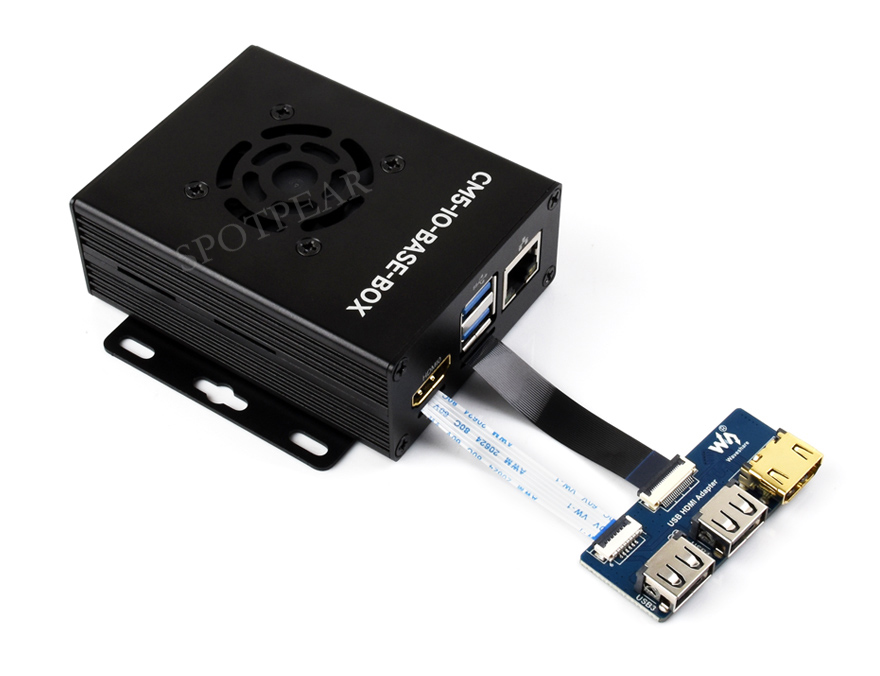

USB HDMI 扩展
本产品不含图中的 CM5、转接板，如有需要，请另行购买。

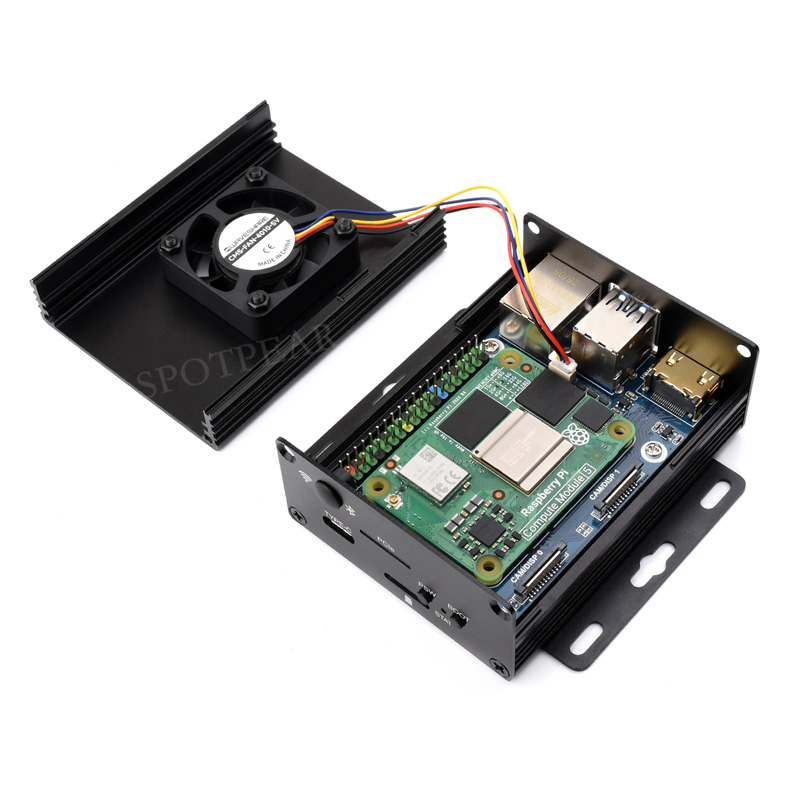

接入散热风扇
本产品不含图中的风扇，如有需要，请另行购买。

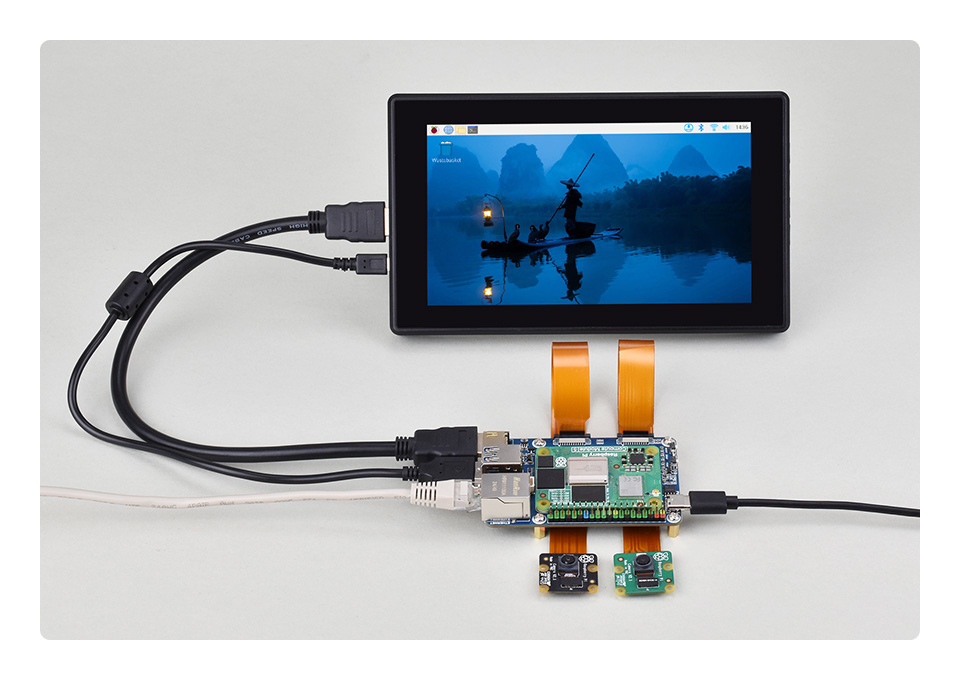

应用示例
本产品不含图中的 CM5、显示屏、摄像头，如有需要，请另行购买。

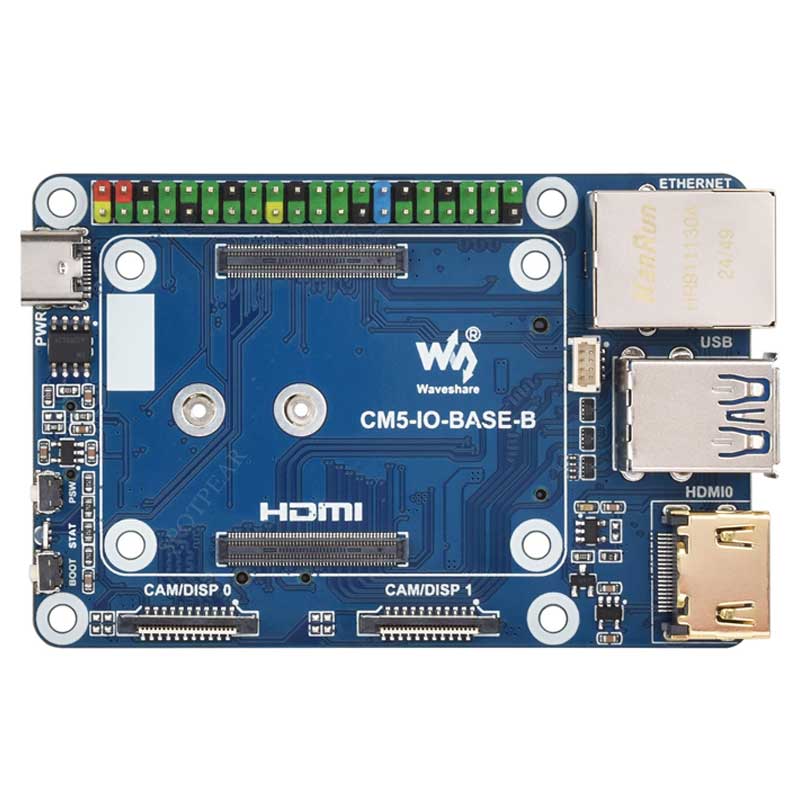

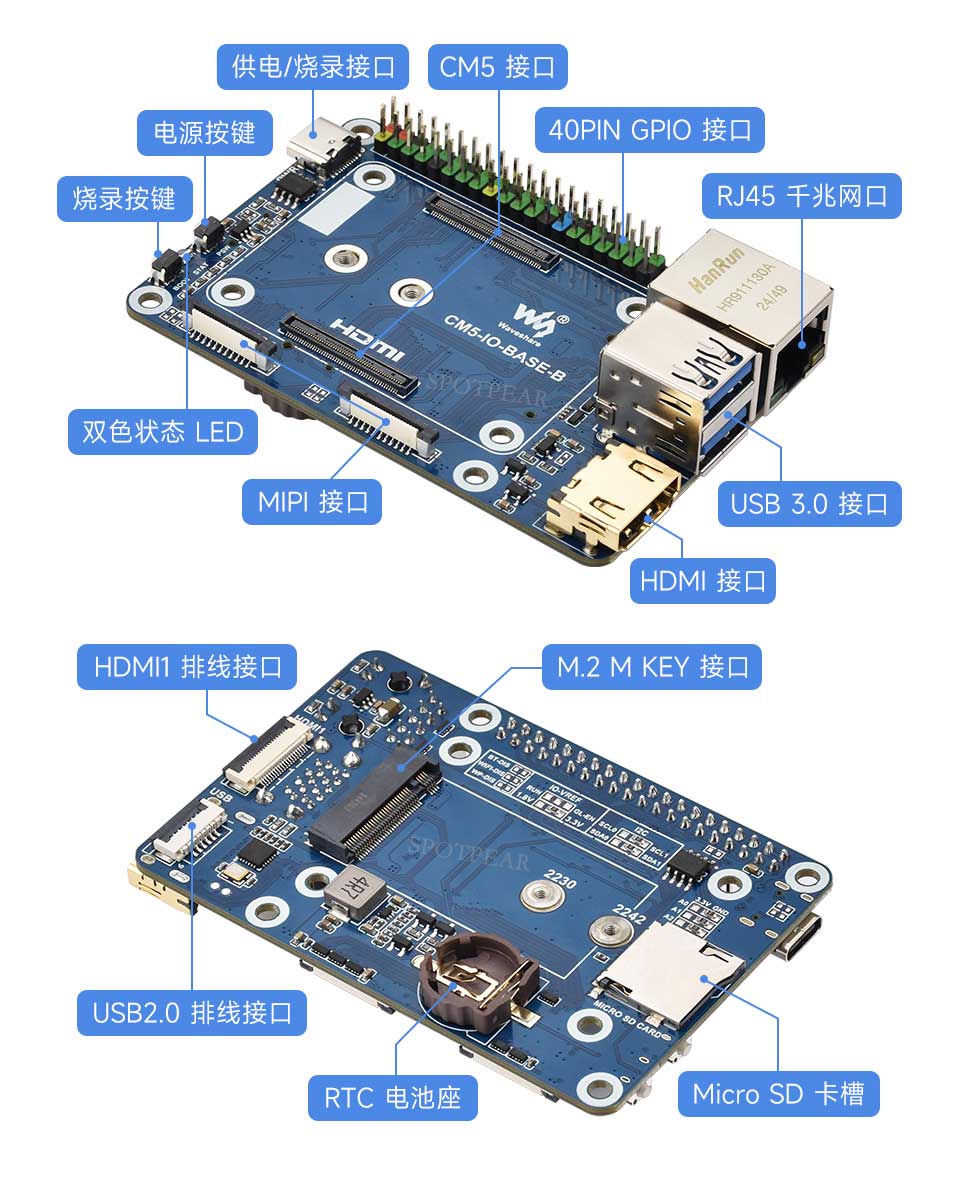

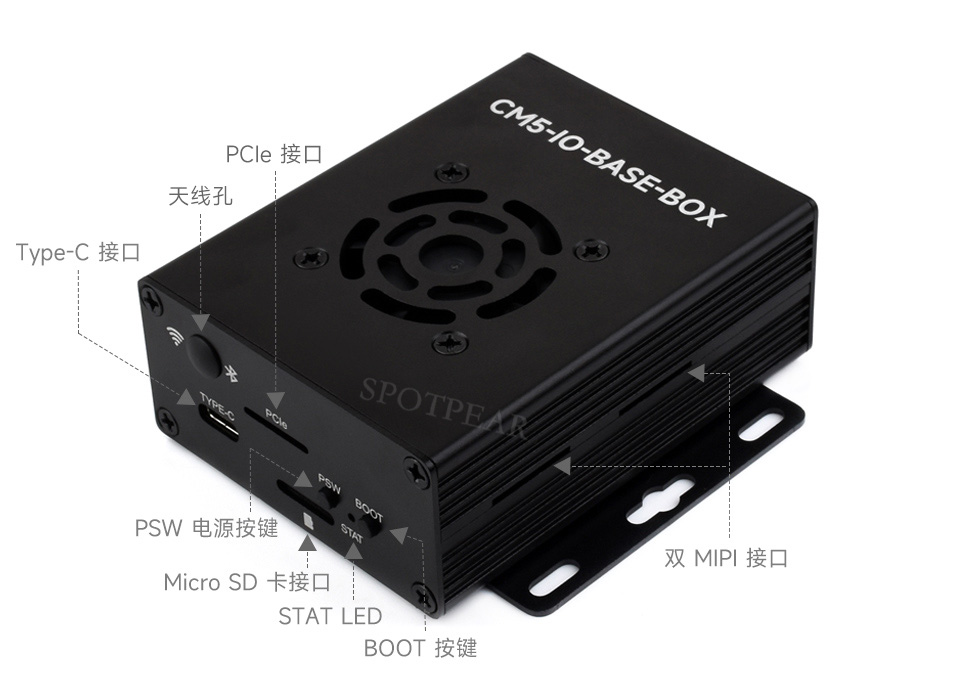

资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- 40PIN GPIO 接口
方便接入各种 HAT / HAT+ 模块
- 供电/烧录接口
5V / 5A 供电，也可以作为 eMMC 烧录接口
- 加密芯片 (ATSHA204)
支持快速、安全的对称身份验证
- PSW 电源按键
长按强制关机，短按软关机或开机
- STAT LED
双色状态 LED
- BOOT 按键
上电前按下，上电后松开即可接入烧录模式
- 双 MIPI 接口
支持接入 DSI 显示器和 CSI 摄像头
- HDMI0 接口
HDMI0 接口，支持 4K 输出
- USB3.2 Gen1 接口
双 USB3.2 Gen1 接口支持同时 5Gbps 读写
- 千兆网口
RJ45 千兆网口，支持 10M / 100M / 1000M 网络接入
- FAN 接口
方便接入散热风扇，5V，四针 JST-SH PWM 风扇连接器
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，只适用于不带 eMMC 的版本
- IO-VREF
IO 逻辑电压切换 3.3V (默认) 或 1.8V
- 其他功能管脚
硬件禁用功能或写保护
- HDMI1 排线接口
HDMI1 接口，支持 4K 输出，通过转接板连接
- USB 2.0 排线接口
USB 2.0 排线接口，通过转接板连接
- RTC 电池连接座
可接入 CR / ML1220 纽扣电池

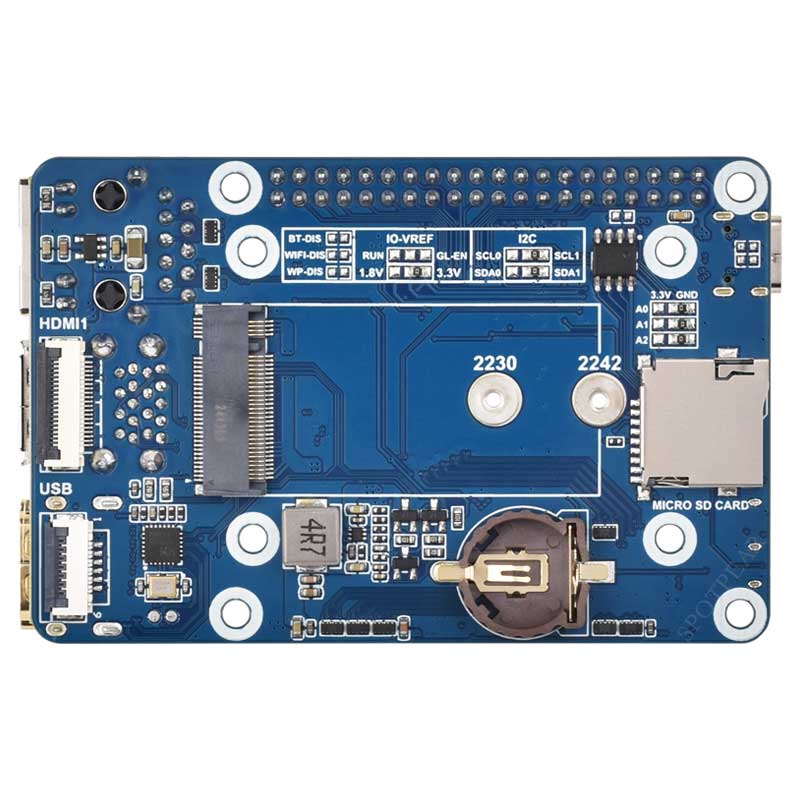

- M.2 M KEY
支持 2230 / 2242 NVMe 固态硬盘，支持固态硬盘启动
- I2C 选择
加密芯片和 EEPROM 使用 I2C0 或 I2C1 (默认)
- EEPROM 芯片
CAT24C32

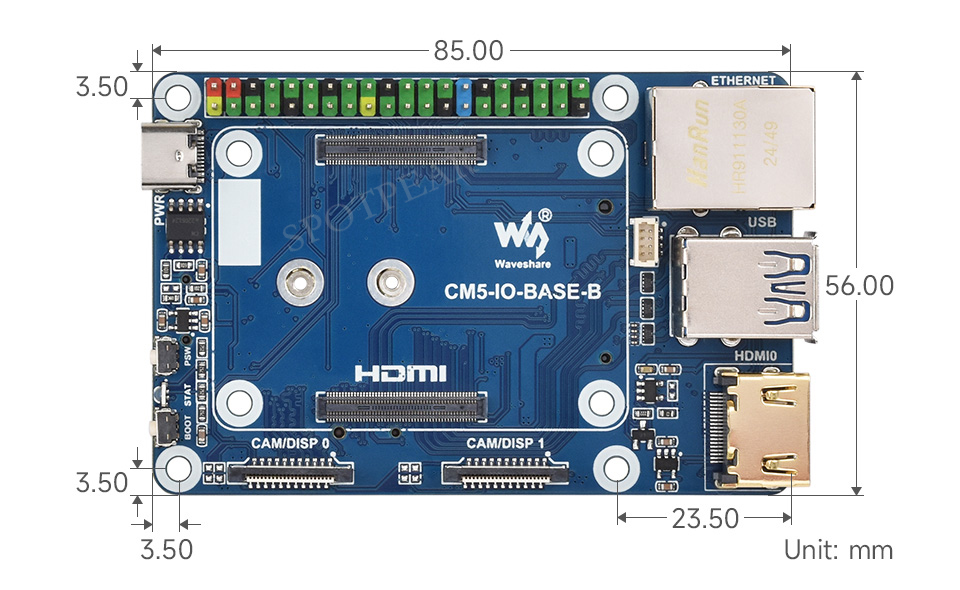

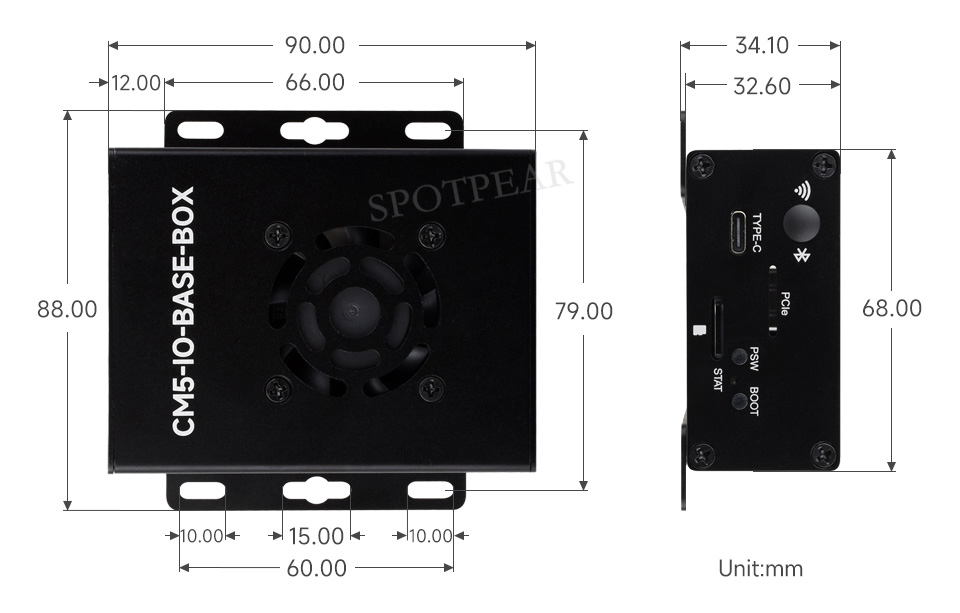

产品尺寸
