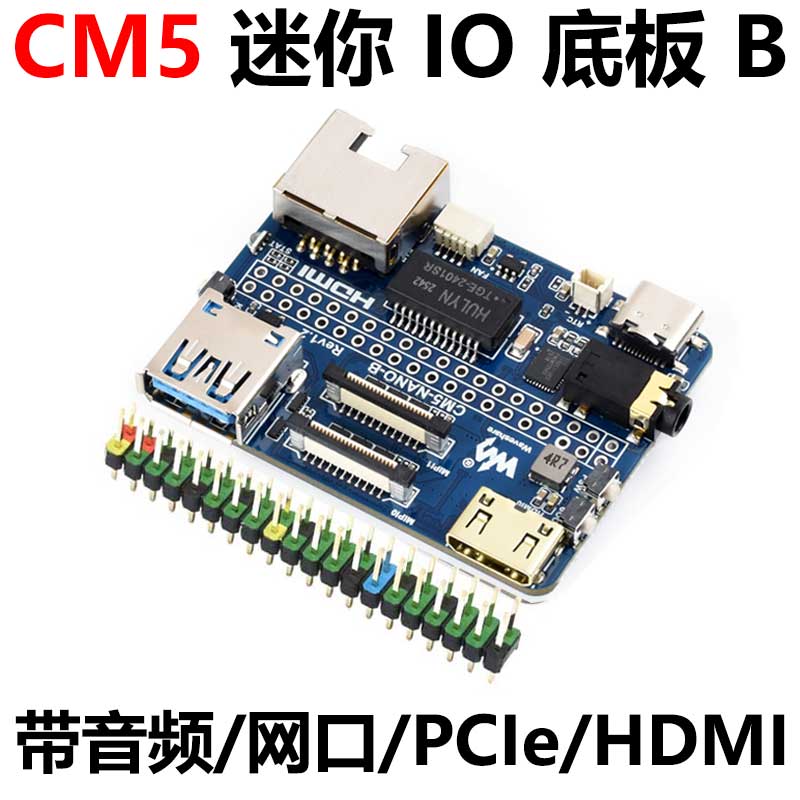

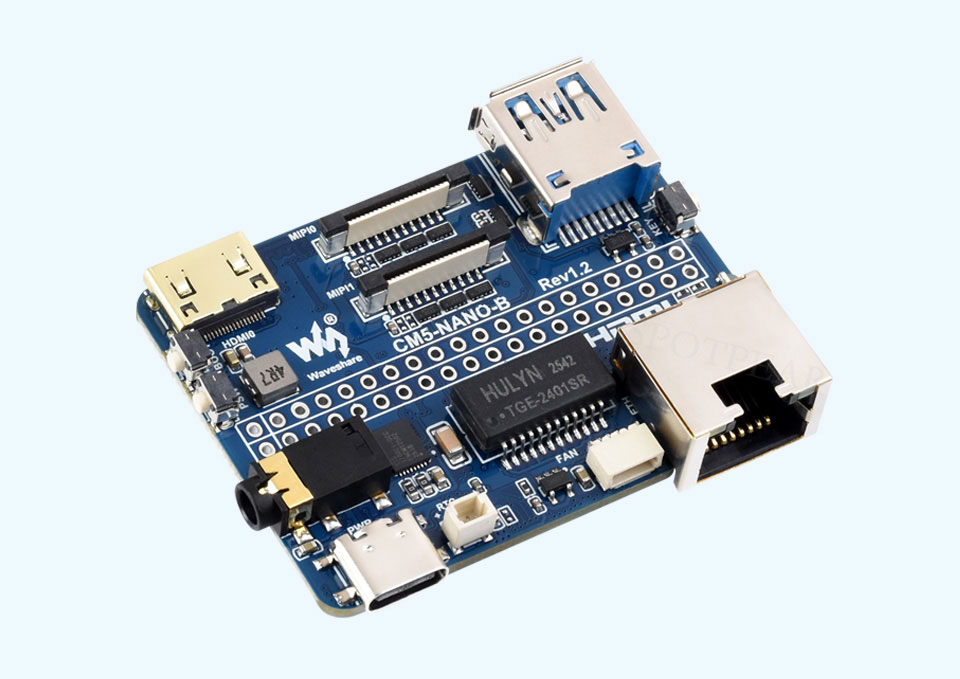

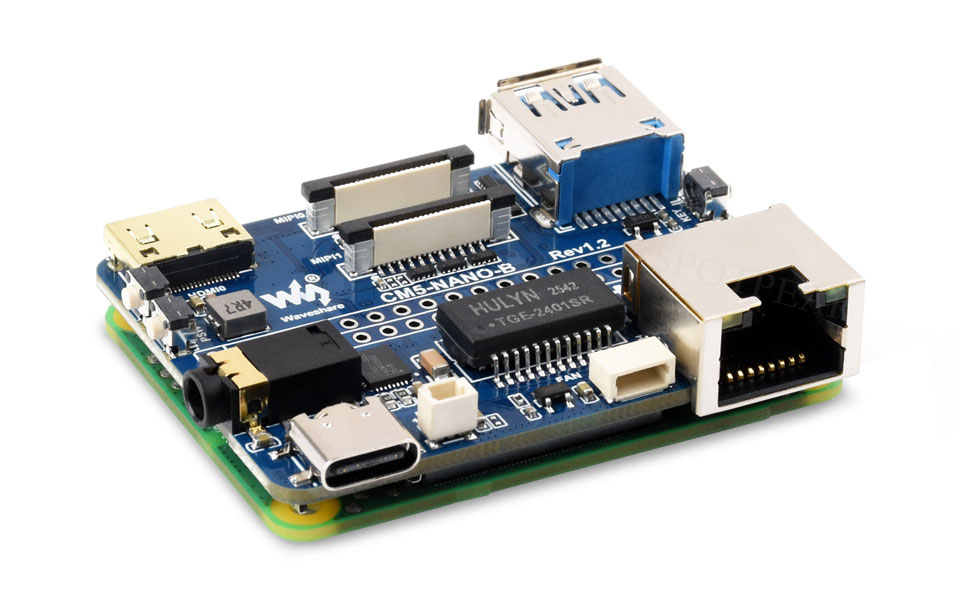

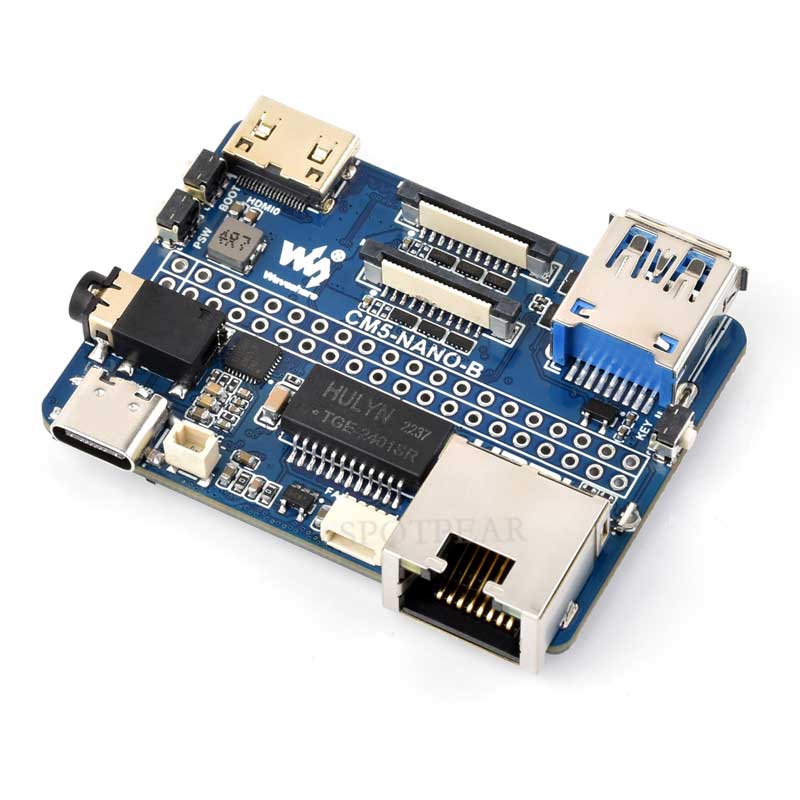

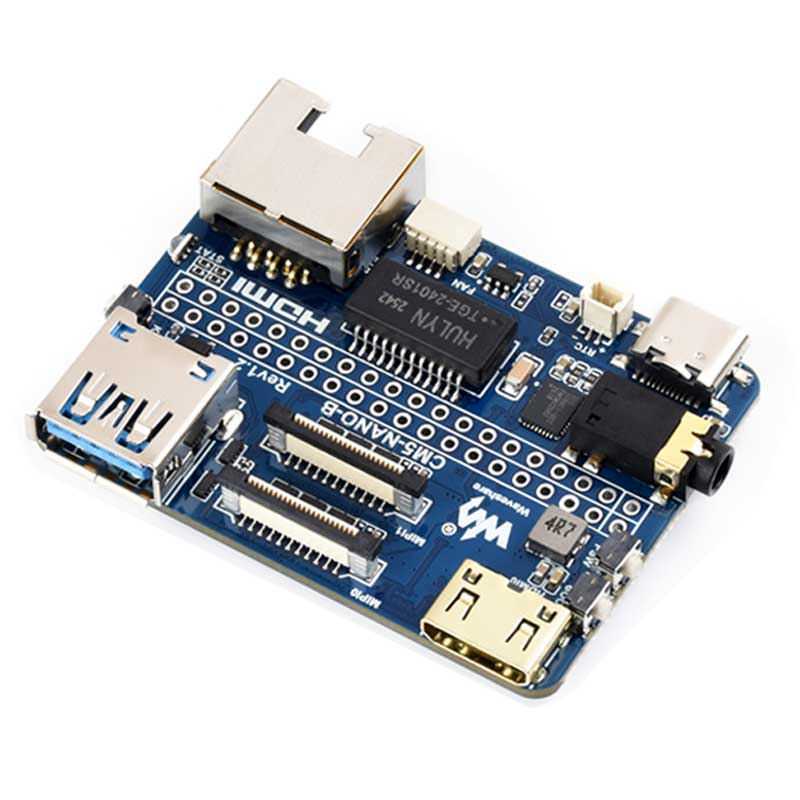

树莓派 CM5-NANO-B 扩展板
方便学习评估树莓派计算模块或直接集成到产品中
Compute Module 5 Lite/eMMC 适用的底板
与 CM5 同样大小
体积紧凑，功能齐全，集成多种外设接口，
适用于有限空间的应用场景
本产品不含图中的 CM5，如有需要，请另行购买
产品参数
| CM5 卡座 | 适用于 Compute Module 5 的所有版本 |
|---|---|
| 联网 | 千兆以太网 RJ45 接口 |
| 连接器 | Raspberry Pi 40PIN GPIO 接口 × 1 |
| USB | USB 3.2 Gen1 Type-A 接口 × 1 |
| MIPI | MIPI 4-lane 接口 × 2 (22PIN 0.5mm FFC 连接器) |
| 视频 | Mini HDMI 接口 × 1，支持 4K 输出 |
| 音频 | USB 音频 3.5mm 耳机口 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 电源输入 | DC 5V 5A |
| PCIe | 16PIN PCIe (PCIe Gen2/3 x1) |
| 尺寸 | 56 × 41 (mm) |

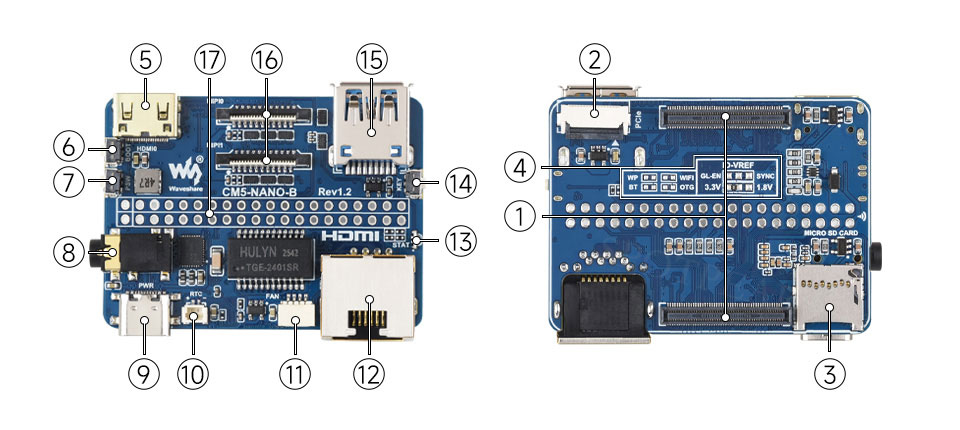

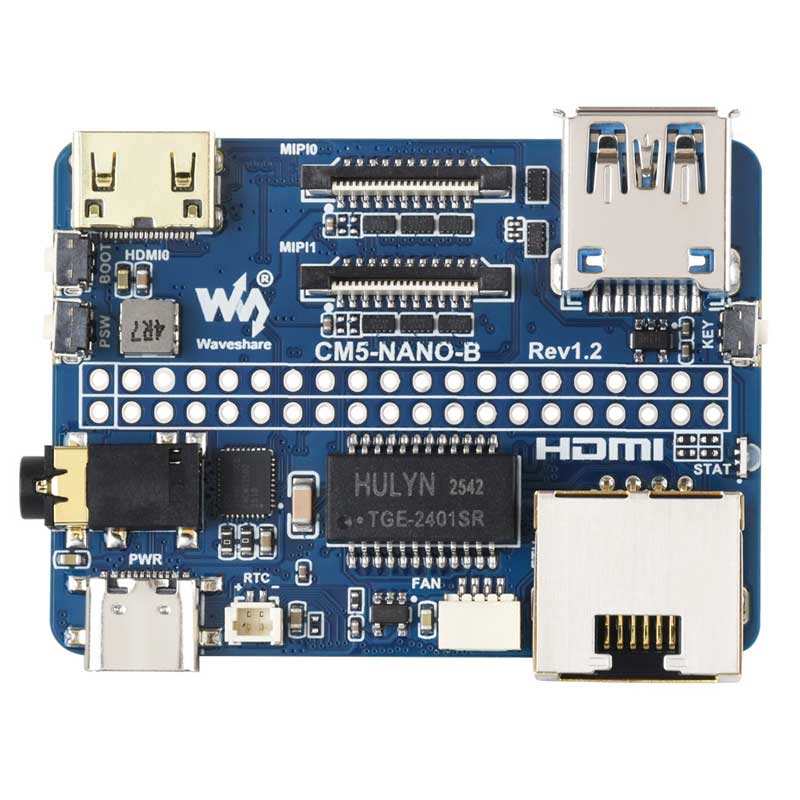

资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- PCIe 接口
16PIN PCIe接口，适用各种 PI5 PCIe 扩展板
- Micro SD 卡插槽
用于接入带系统的 Micro SD 卡，仅用于 Lite 版本
- 其他功能管脚
支持扩展功能
- Mini HDMI 接口
HDMI 接口，支持 4K 输出
- BOOT 按键
上电前按下，进入烧录模式
- PSW 按键
电源按键
- 3.5mm 耳机口
音频输出
- 供电 / 烧录接口
5V 供电，也可作为 eMMC 烧录口
- RTC 电池连接座
双针 JST-SH RTC 电池连接器
- FAN
四针 JST-SH PWM 风扇连接器，方便接入散热风扇
- 千兆网口
千兆网口，方便连接网线上网
- 双色 LED 灯
红灯：树莓派电源指示灯
绿灯：树莓派工作状态指示灯 - 用户按键
用户自定义按键，连接 GPIO21
- USB 接口
USB 3.2 Gen1 高速接口，支持各种 USB 设备接入
- 双 MIPI 接口
支持接入 DSI 显示器或者 CSI 摄像头
- 40PIN GPIO 接口
方便连接各种 HAT 模块

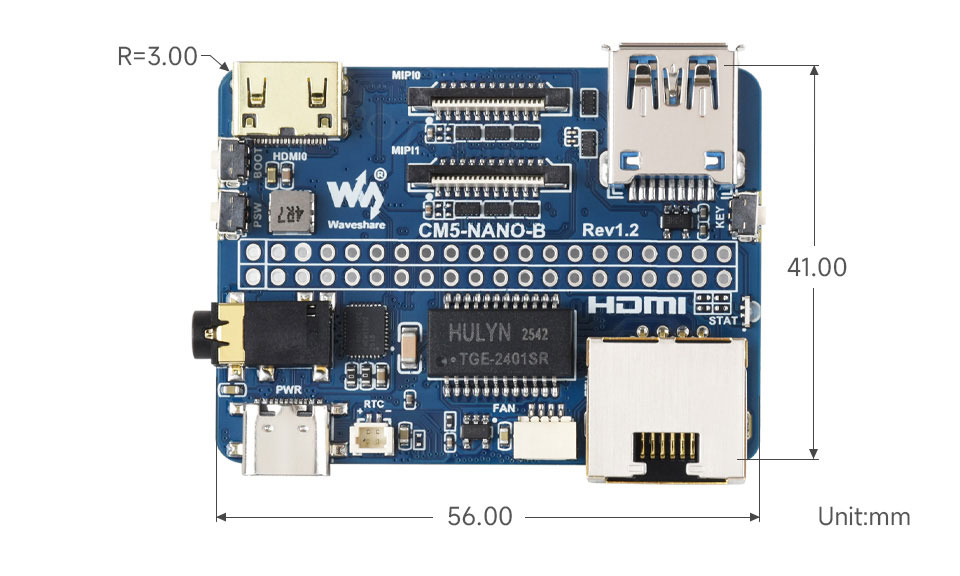

外形尺寸
