ESP32 1.9寸LCD电容触摸显示屏ST7789适用于Arduino/树莓派/Pico
¥64.9
制造商：斑梨电子
SKU：010606400000
发布时间：2025-04-29 14:39

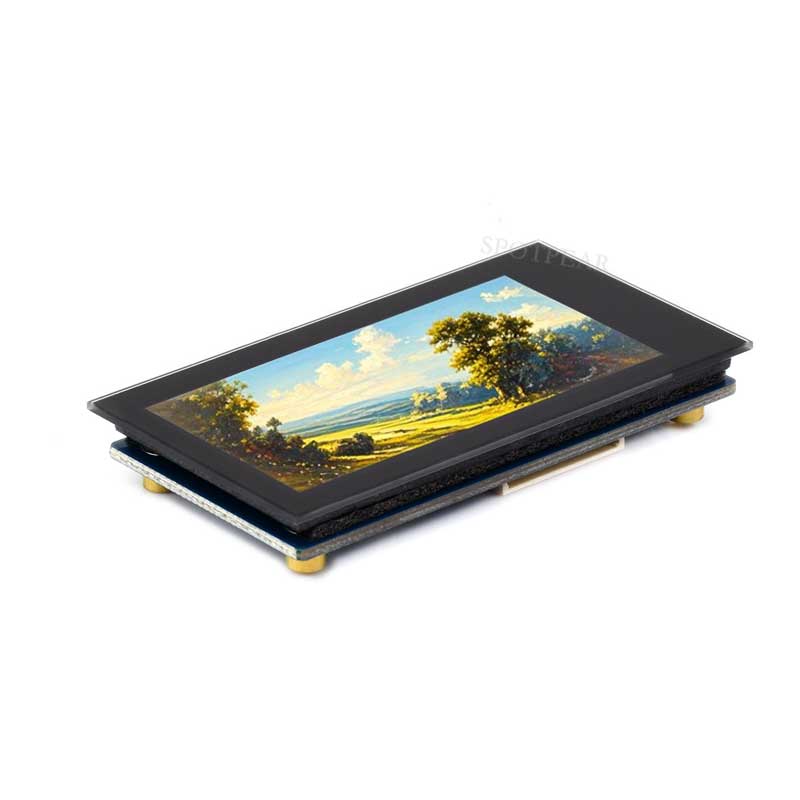

1.9寸 IPS 262K 彩色 LCD 触摸显示屏带扩展板 170×320 分辨率 SPI / I2C 接口通信

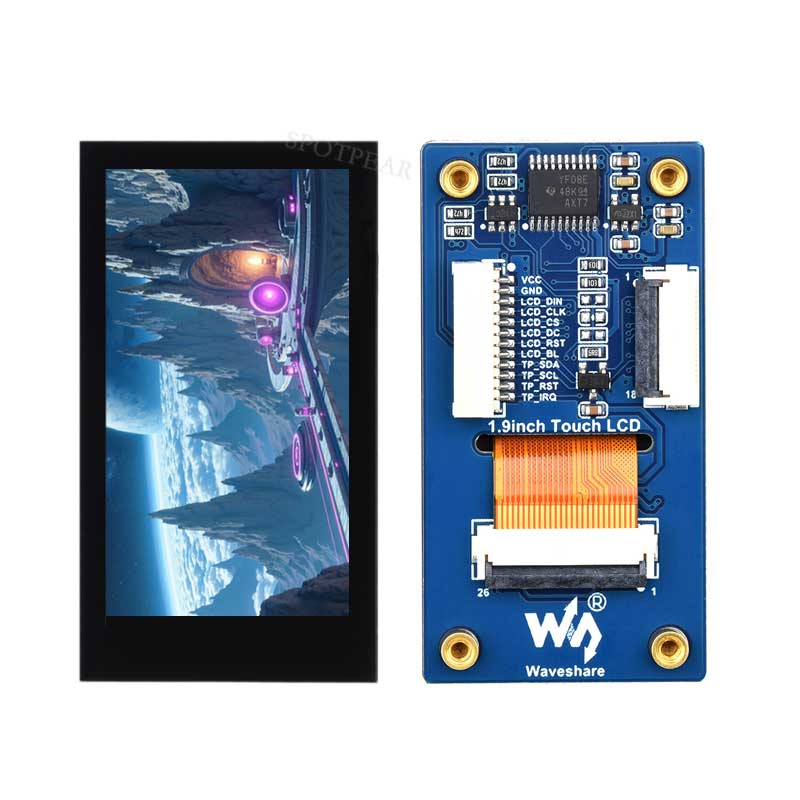

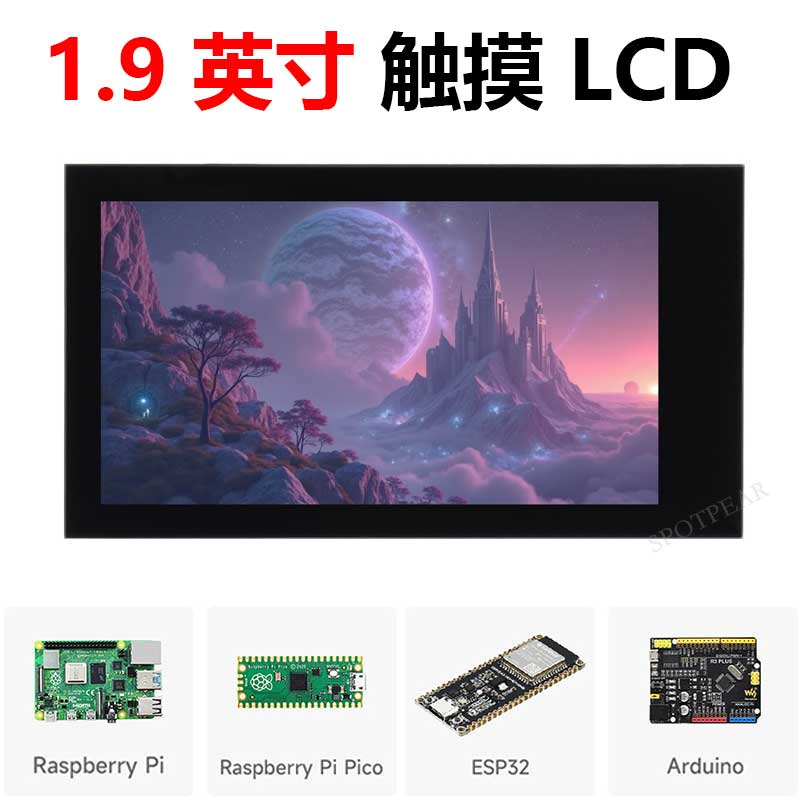

1.9 英寸 触摸 LCD 带扩展板
内置 ST7789V2 驱动芯片和 CST816 电容触控芯片
提供树莓派、ESP32S3、Pico、Arduino 等例程资料
产品特点

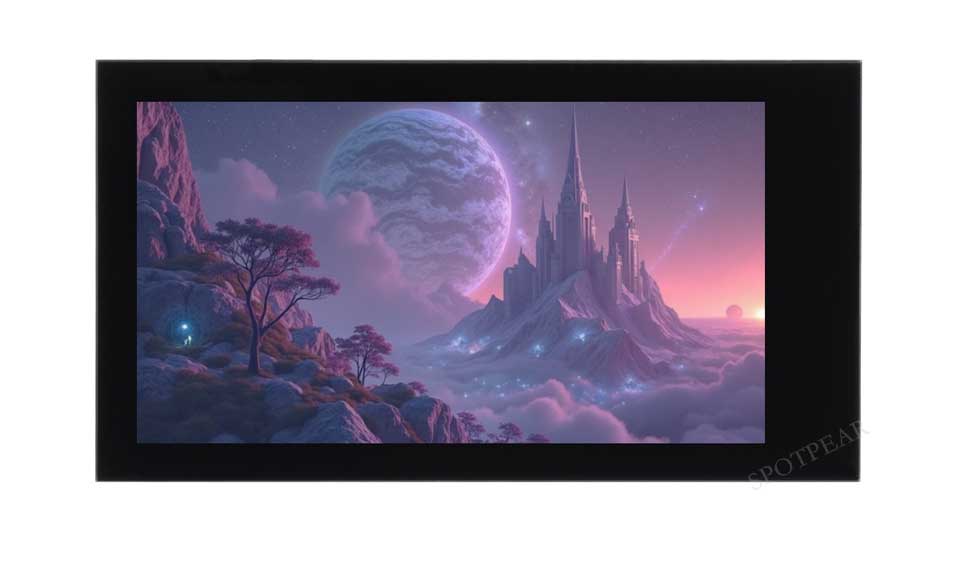

- 170 × 320 分辨率，262K 彩色，能清晰地显示彩色图片
- 触摸屏透过率高、响应快、使用寿命长
- 内置 ST7789V2 驱动芯片和 CST816 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 Raspberry Pi / ESP32S3 / Pico / Arduino
- 提供树莓派、ESP32S3、Pico 及 Arduino 等例程资料

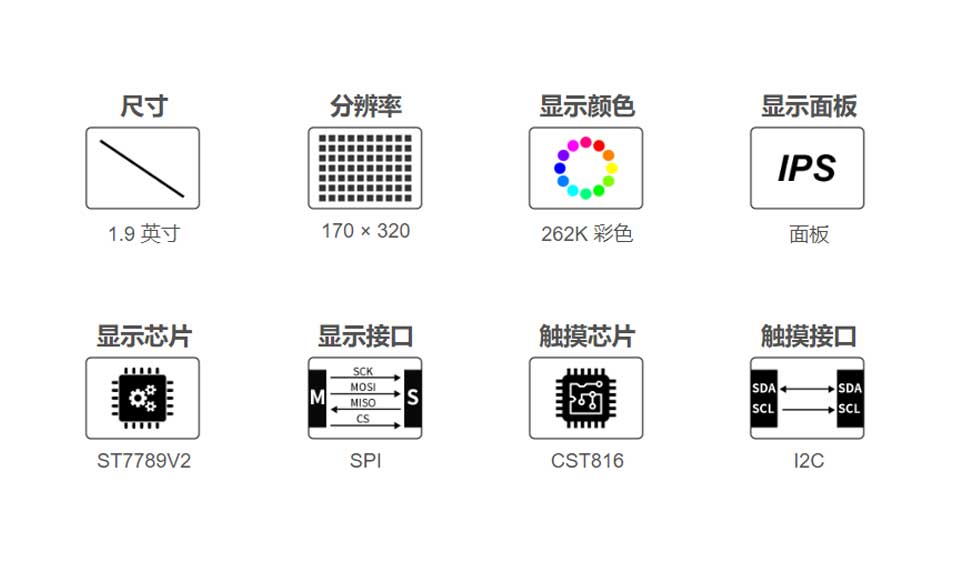

产品参数
| 显示面板 | LCD | 显示尺寸 | 1.9inch |
|---|---|---|---|
| 显示分辨率 | 170 × 320 | 显示颜色 | 262K |
| 显示亮度 | 500cd/m² | 对比度 | 900:1 |
| 通信接口 | SPI | 驱动 IC | ST7789V2 |
| 触控 | 支持 | 触控 IC | CST816 |

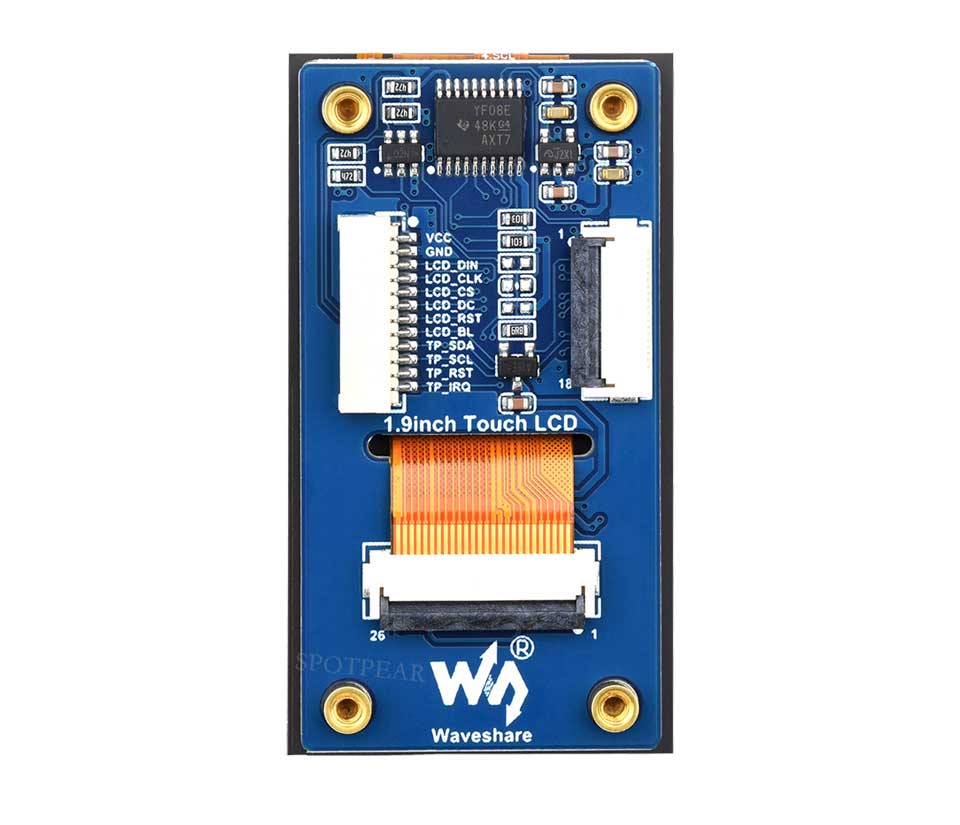

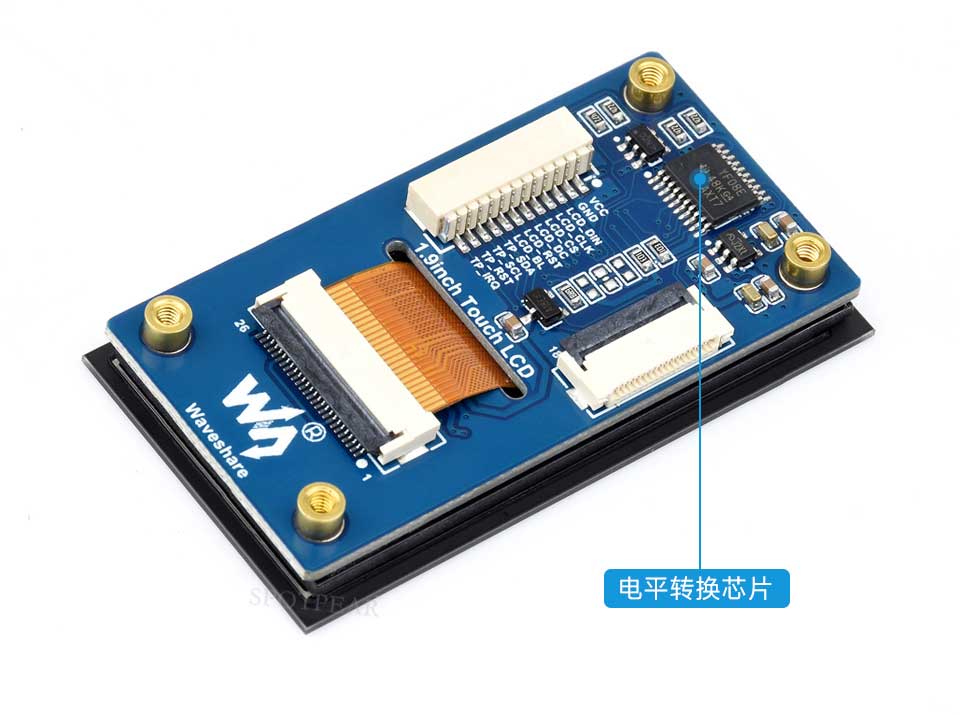

板载电平转换芯片
兼容 3.3V / 5V 电源输入
SPI 和 I2C 控制接口
内置 ST7789V2 驱动芯片和 CST816 电容触控芯片
| VCC | 电源正 (3.3V / 5V 电源输入) |
|---|---|
| GND | 电源地 |
| LCD_DIN | SPI 通信 MISO 引脚 |
| LCD_CLK | SPI 通信 SCLK 引脚 |
| LCD_CS | LCD 的片选引脚，低电平有效 |
| LCD_DC | LCD 的数据/命令引脚，低电平表示命令，高电平表示数据 |
| LCD_RST | LCD 的复位引脚，低电平有效 |
| LCD_BL | LCD 的背光引脚 |
| TP_SDA | TP 的数据引脚 |
| TP_SCL | TP 的时钟引脚 |
| TP_RST | TP 的复位引脚，低电平有效 |
| TP_IRQ | TP 的中断引脚 |

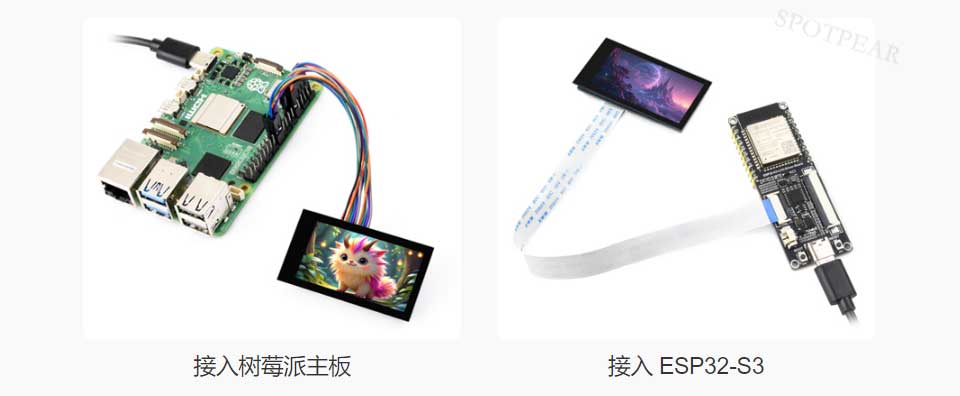

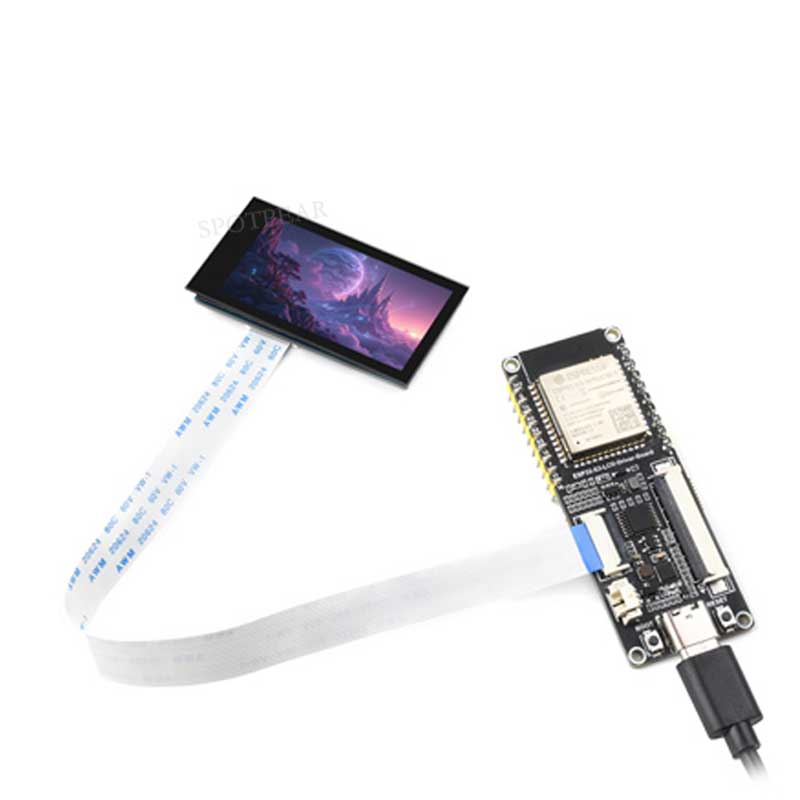

硬件连接图示

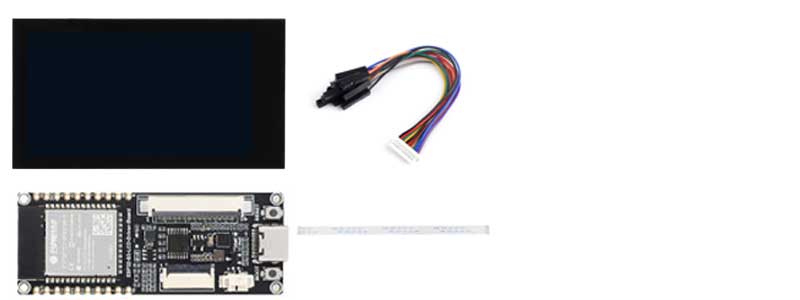

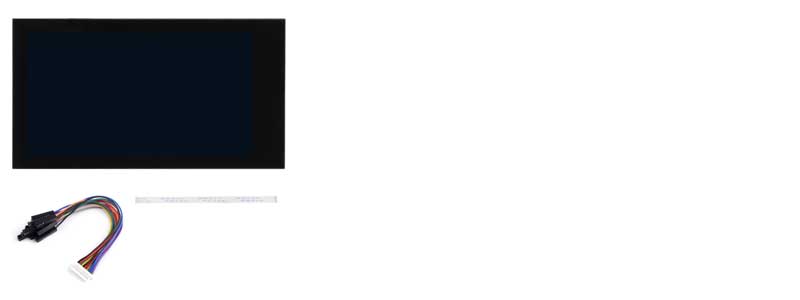

图片仅供展示，详细配置请参考配置清单

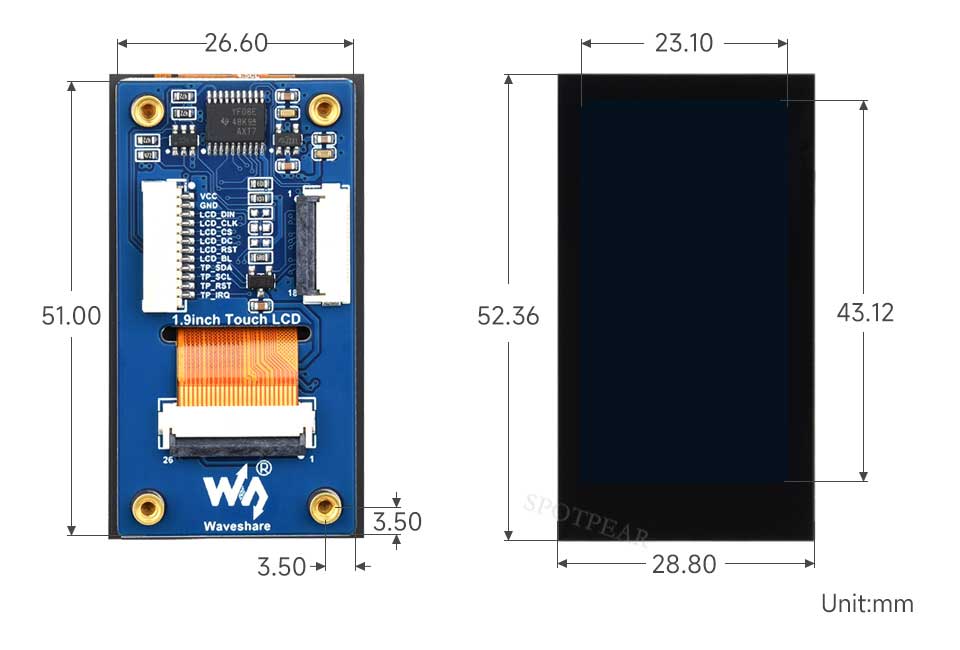

产品尺寸
