1.47寸LCD AXS5106L触摸JD9853显示屏172x320适用于Arduino/树莓派/Pico/ESP32
¥61
制造商：斑梨电子
SKU：060107100000
发布时间：2025-03-08 09:11
1.47寸 IPS 彩色 LCD 触摸显示屏带扩展板 172×320 分辨率 SPI/I2C 接口通信 262K 彩色屏幕
内置 JD9853 驱动芯片和 AXS5106L 电容触控芯片

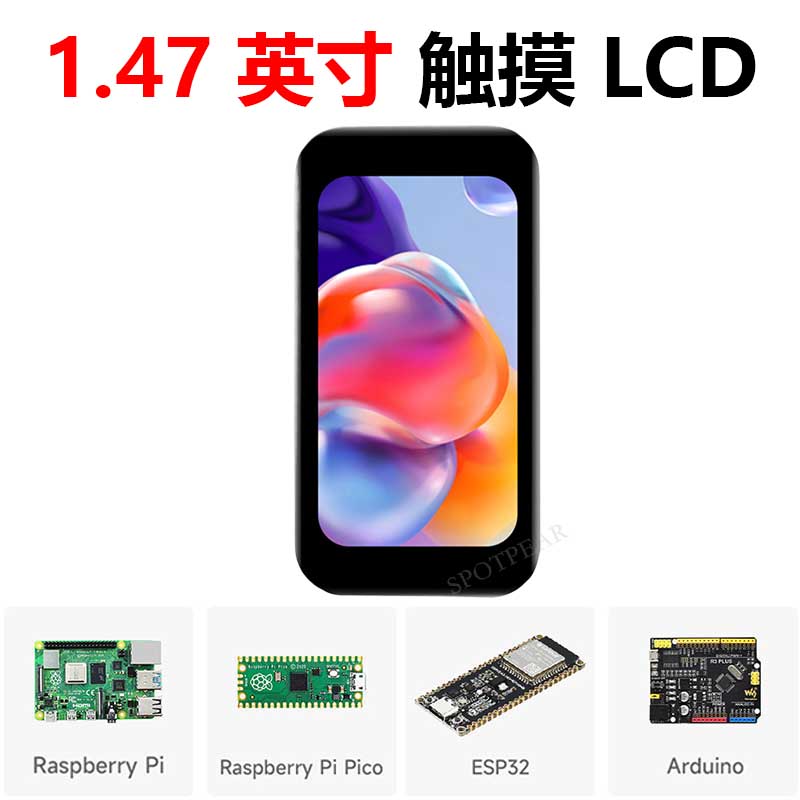

1.47 英寸 触摸 LCD 带扩展板
内置 JD9853 驱动芯片和 AXS5106L 电容触控芯片
提供树莓派、ESP32S3、Pico、Arduino 等例程资料
产品特点
- 172 × 320 分辨率，262K 彩色，能清晰地显示彩色图片
- 触摸屏透过率高，响应快，寿命长
- 内置 JD9853 驱动芯片和 AXS5106L 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 Raspberry Pi / ESP32S3 / Pico / Arduino
- 提供树莓派、ESP32S3、Pico、Arduino 等例程资料
产品参数

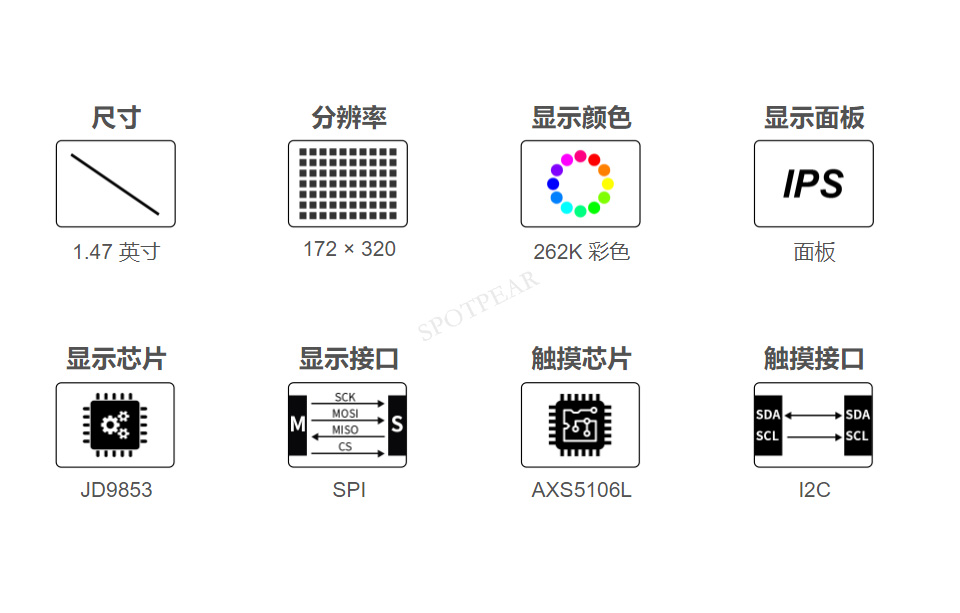

| 电压 | 3.3V / 5V | 分辨率 | 172 × 320 pixels |
|---|---|---|---|
| 显示芯片 | JD9853 | 触摸芯片 | AXS5106L |
| 显示接口 | 4-wire SPI | 触摸接口 | I2C |
| 显示面板 | IPS | 触摸类型 | 电容感应式 |
| 显示尺寸 | 17.75 × 32.93 (mm) | 产品尺寸 | 22.05 × 41.69 (mm |
板载电平转换芯片
兼容 3.3V / 5V 电源输入

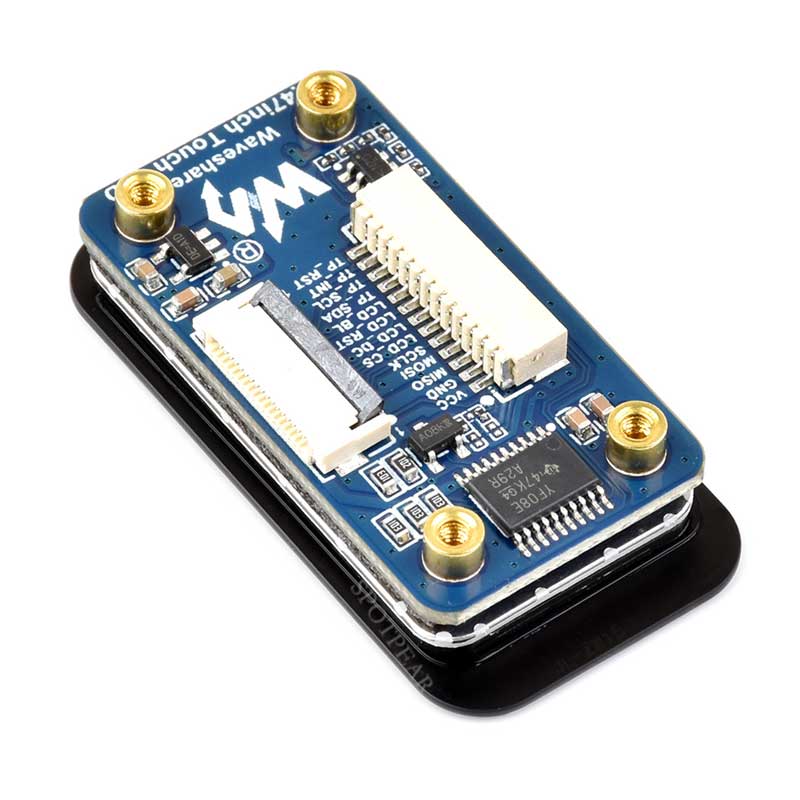

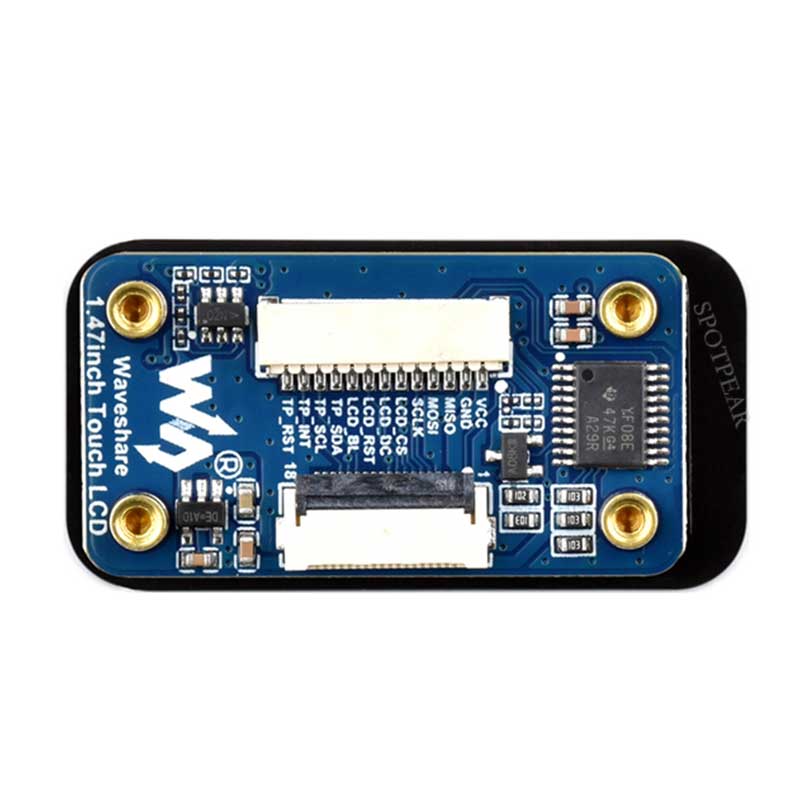

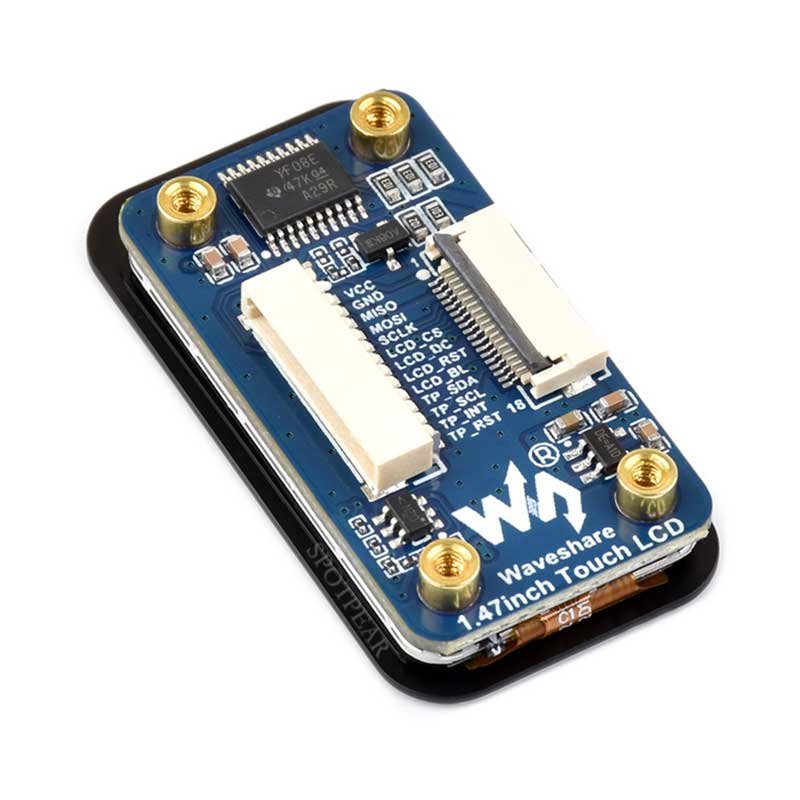

| VCC | 电源正 (3.3V / 5V 电源输入) |
|---|---|
| GND | 电源地 |
| MISO | SPI 通信 MISO 引脚 |
| MOSI | SPI 通信 MOSI 引脚 |
| SCLK | SPI 通信 SCLK 引脚 |
| LCD_CS | LCD 的片选引脚，低电平有效 |
| LCD_DC | LCD 的数据/命令引脚，低电平表示命令，高电平表示数据 |
| LCD_RST | LCD 的复位引脚，低电平有效 |
| LCD_BL | LCD 的背光引脚 |
| TP_SDA | TP 的数据引脚 |
| TP_SCL | TP 的时钟引脚 |
| TP_INT | TP 的中断引脚 |
| TP_RST | TP 的复位引脚，低电平有效 |
硬件连接图示

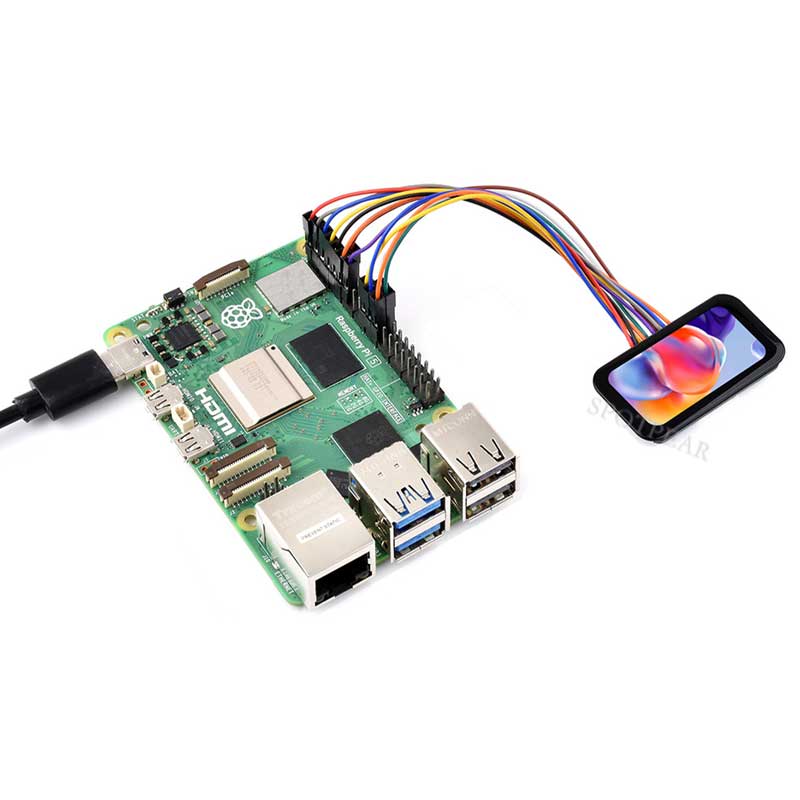

接入树莓派主板

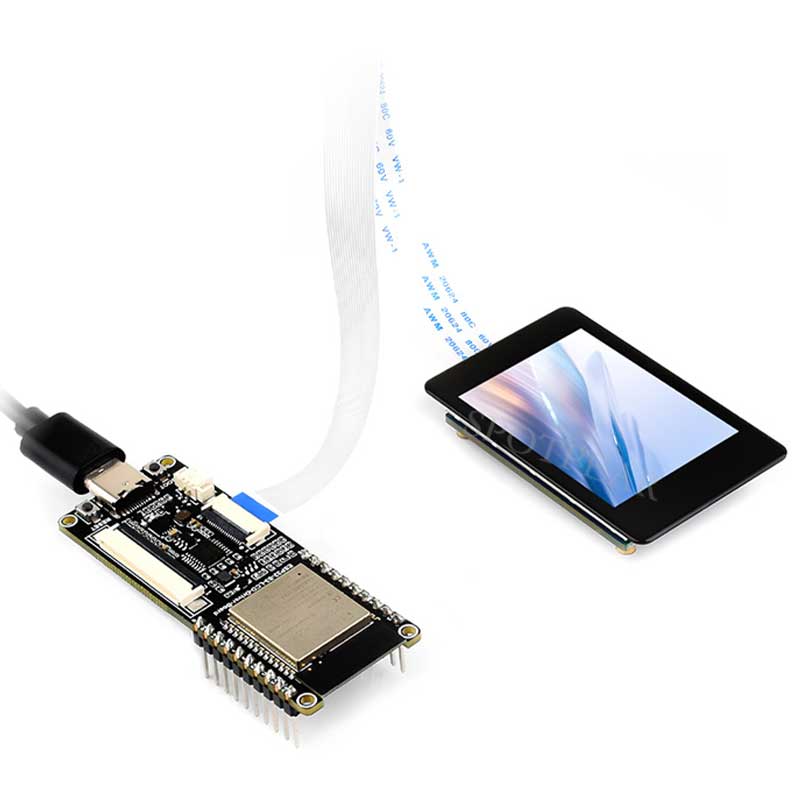

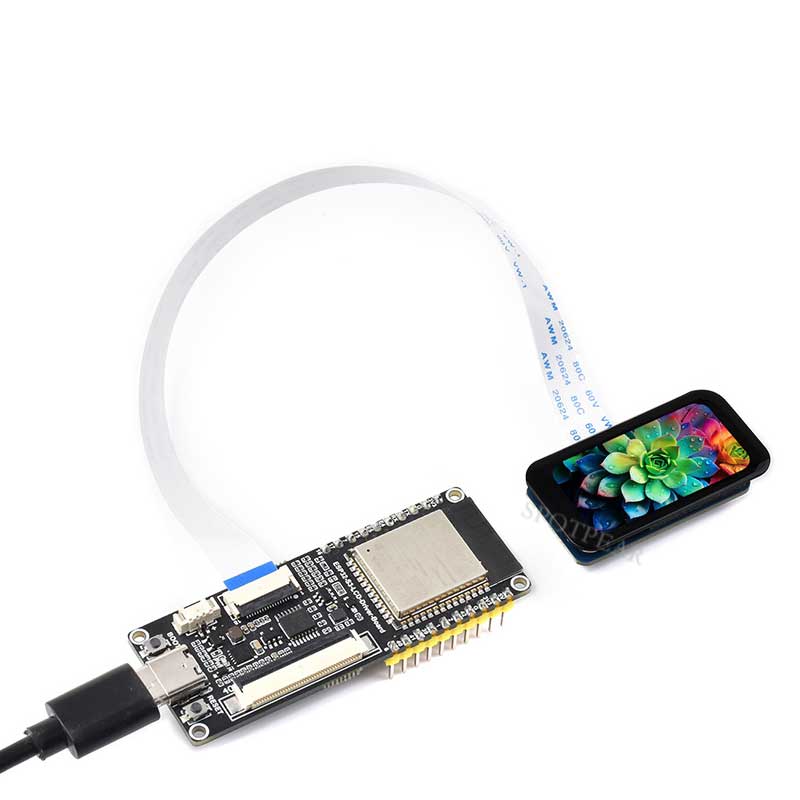

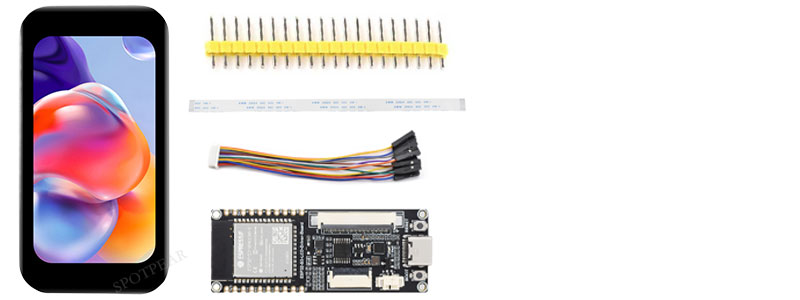

接入 ESP32-S3

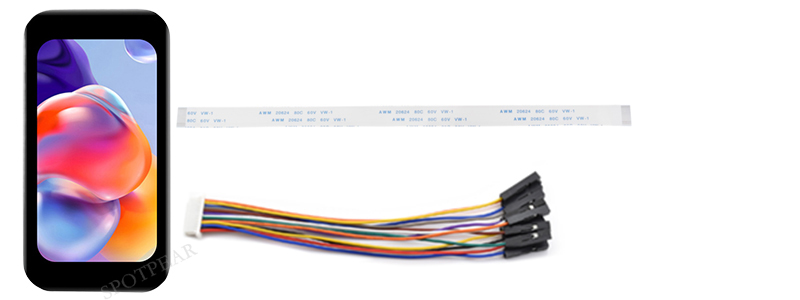

图片仅供展示，详细配置请参考配置清单

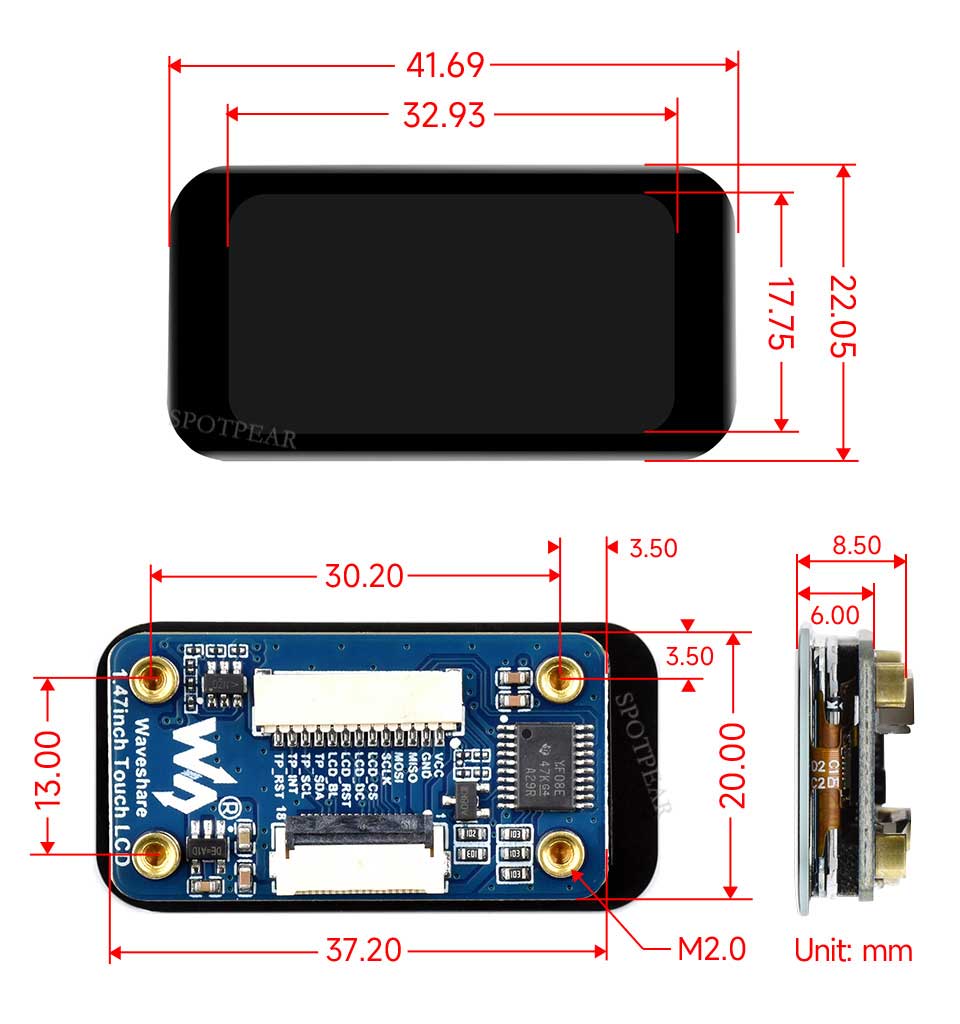

产品尺寸
