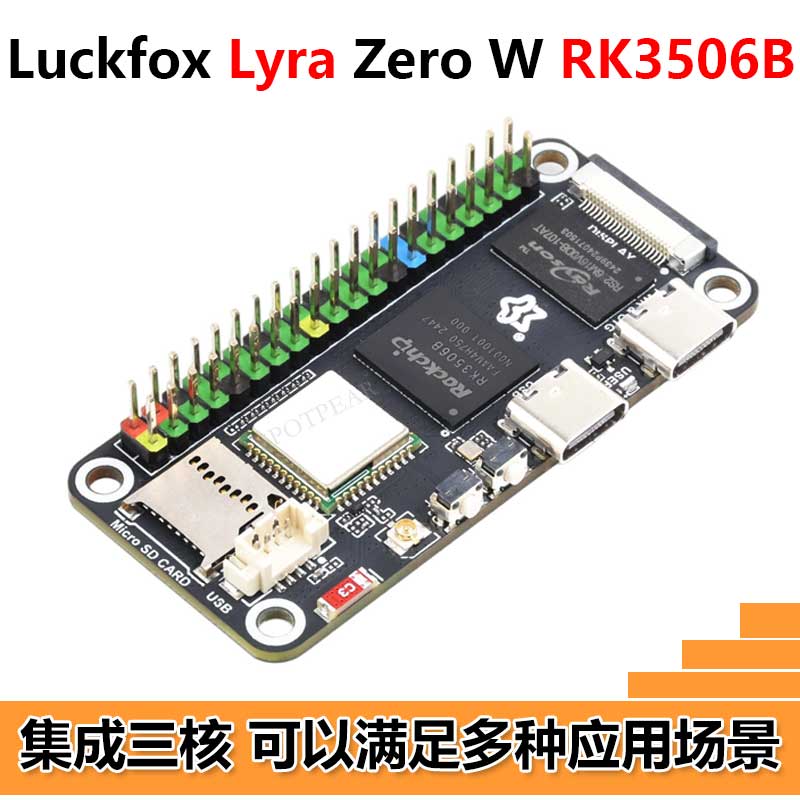

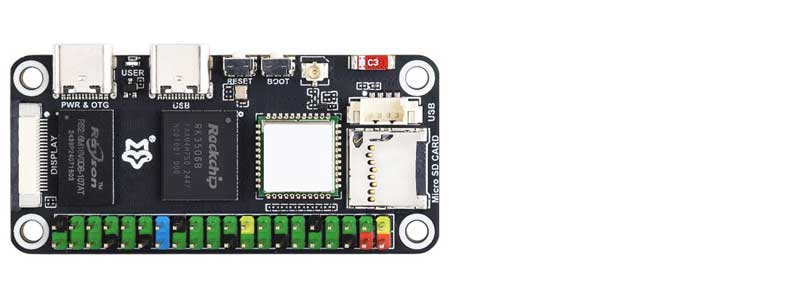

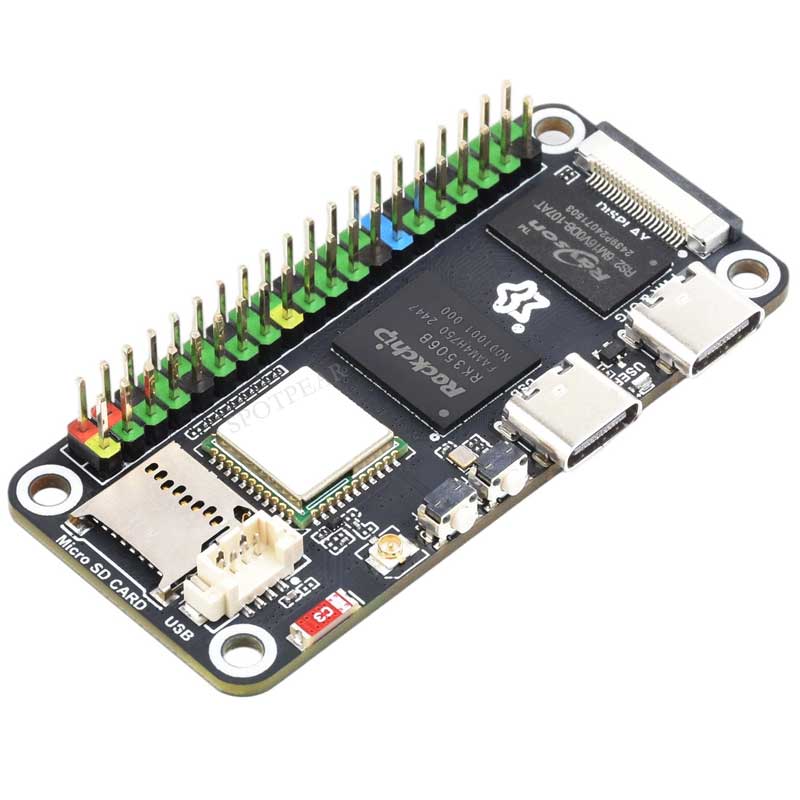

Luckfox Lyra Zero W
Luckfox Lyra Zero W 是基于瑞芯微 RK3506B 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、SDMMC 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S，便于快速开发和调试。集成无线通讯模块，适用于智能家居、工业控制等物联网通讯场景。
产品参数
| 型号 | Luckfox Lyra Zero W |
|---|---|
| 处理器 | 三核 Arm Cortex-A7 (1.2GHz) + Arm Cortex-M0 |
| 内存 | 板载 512MB DDR3L |
| USB | 原生 USB OTG2.0 × 1 HUB 拓展 USB HOST2.0 × 2 |
| 屏幕接口 | MIPI DSI 2-lane |
| GPIO | 28 个 Rockchip Matrix IO 引脚 |
| 默认存储介质 | SPI NAND FLASH (256MB) |
| 无线通讯 | 板载 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE |

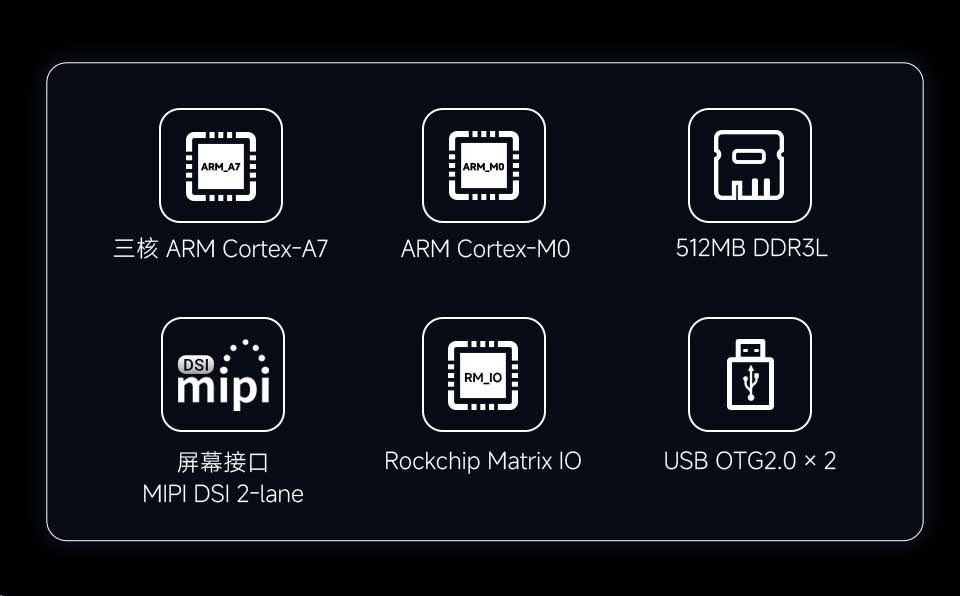

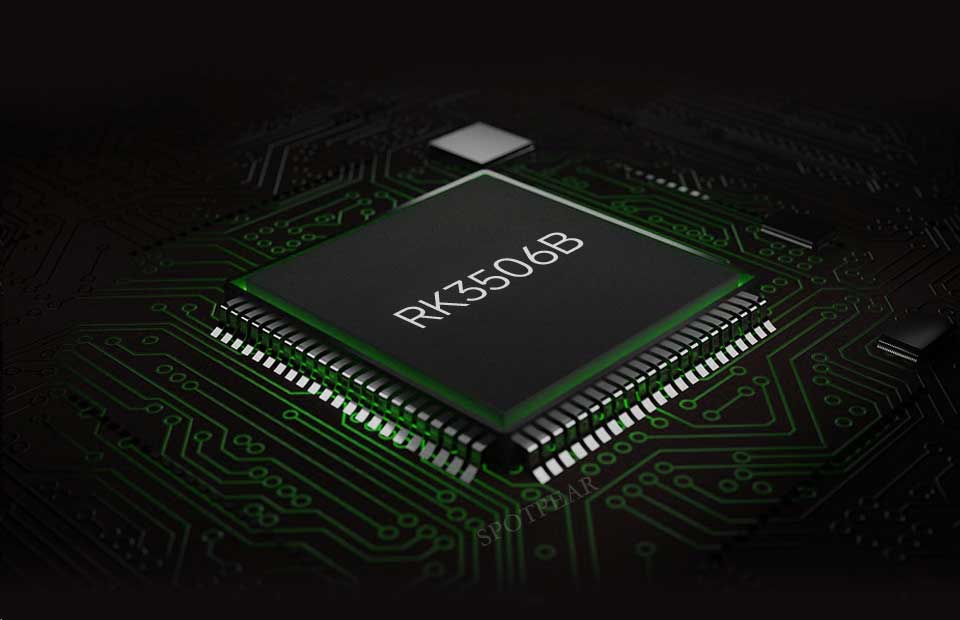

高度集成 强劲性能
- 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
- 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
- 支持 DDR3L 内存接口拓展，满足多种拓展需求
- 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
- 支持多种音频输入和输出，提供高质量的音频播放和录制功能
- 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
- 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
- 支持 DDR3L 内存接口拓展，满足多种拓展需求
- 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
- 支持多种音频输入和输出，提供高质量的音频播放和录制功能

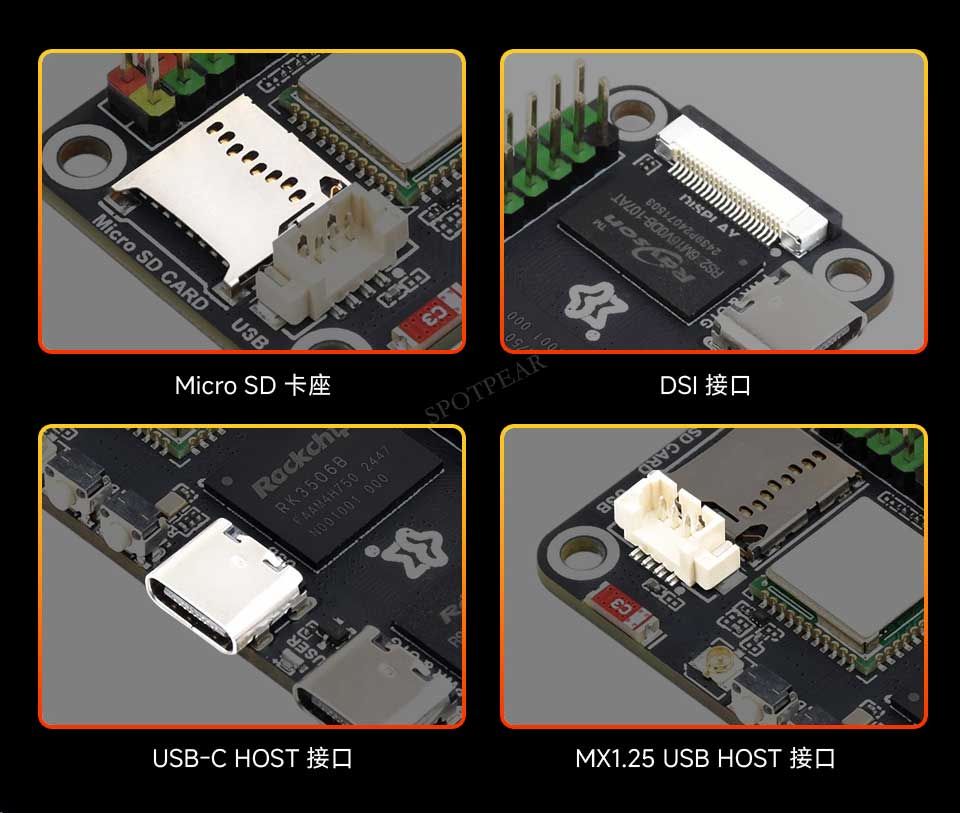

开发更简单
集成 Micro SD 卡座、DSI 接口、USB-C HOST 接口与
MX1.25 USB HOST 接口

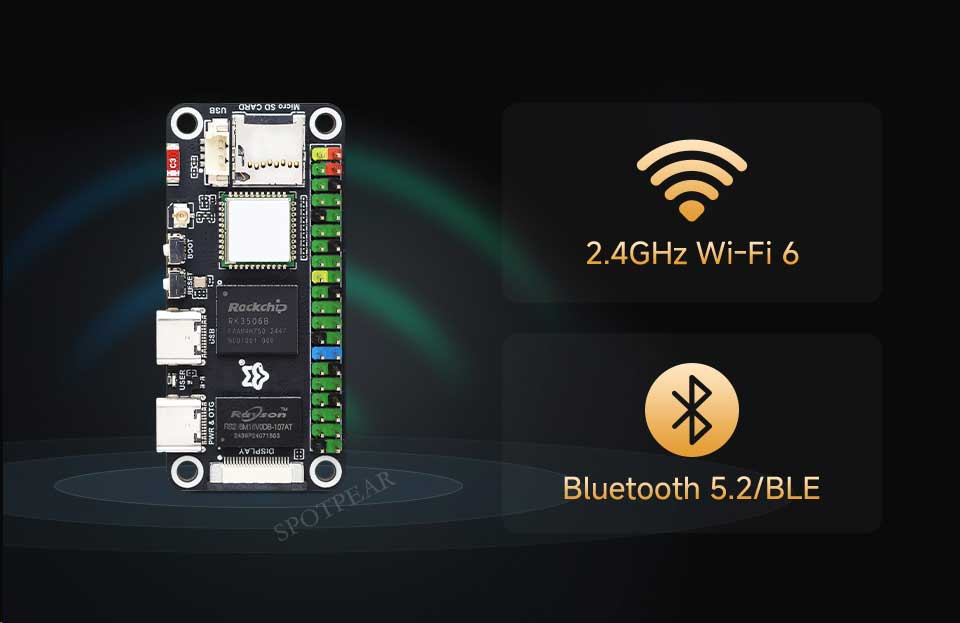

Wi-Fi 6 和蓝牙模块
板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

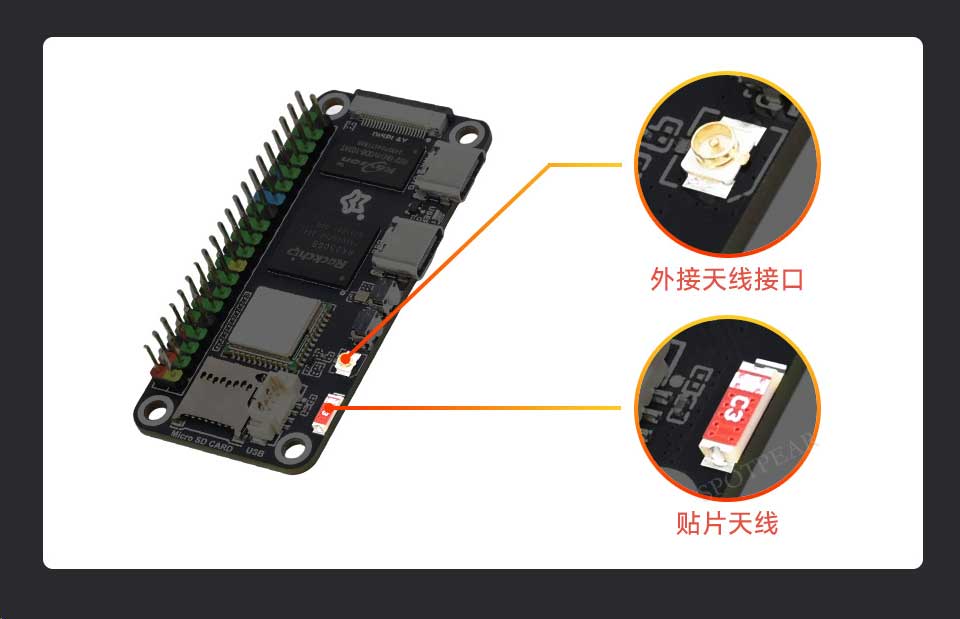

天线切换
可灵活切换外接天线和板载贴片天线，满足多种使用场景

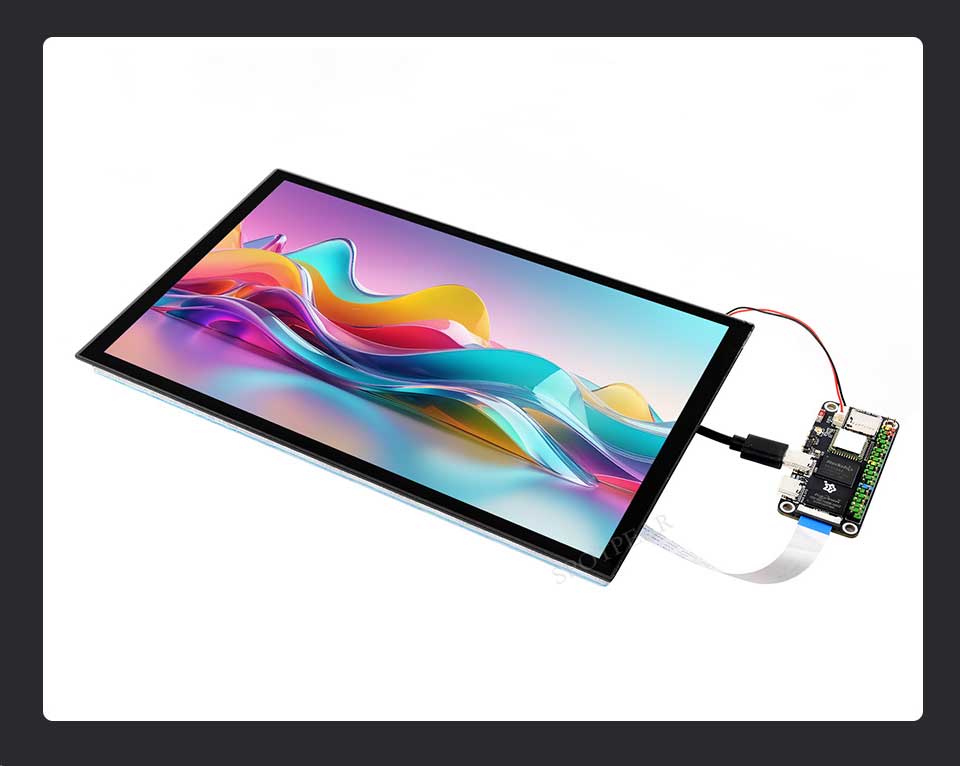

MIPI DSI 2-lane 接口
体积小巧，性能强劲，轻松驱动大屏
图示屏幕分辨率为 800 × 1280，最高分辨率可支持 1280 × 1280@60Hz

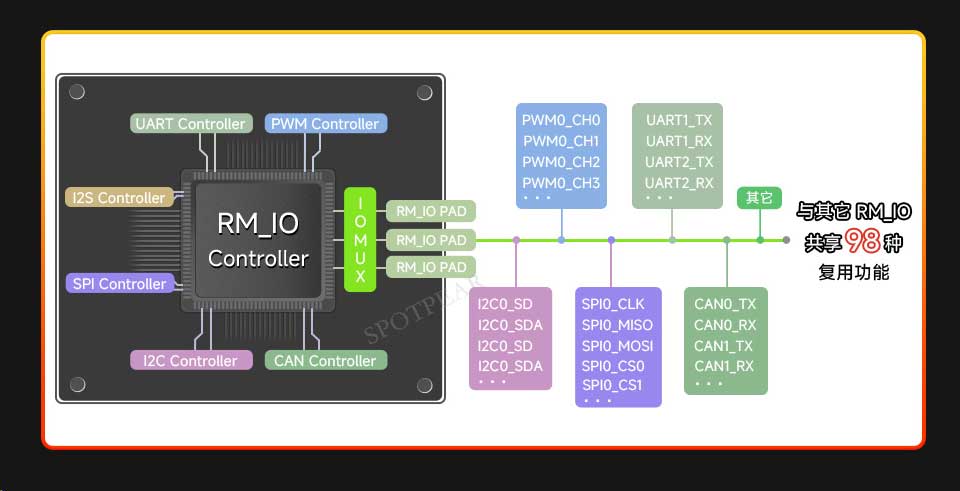

Rockchip Matrix IO 引脚
Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布
适用更多应用场景

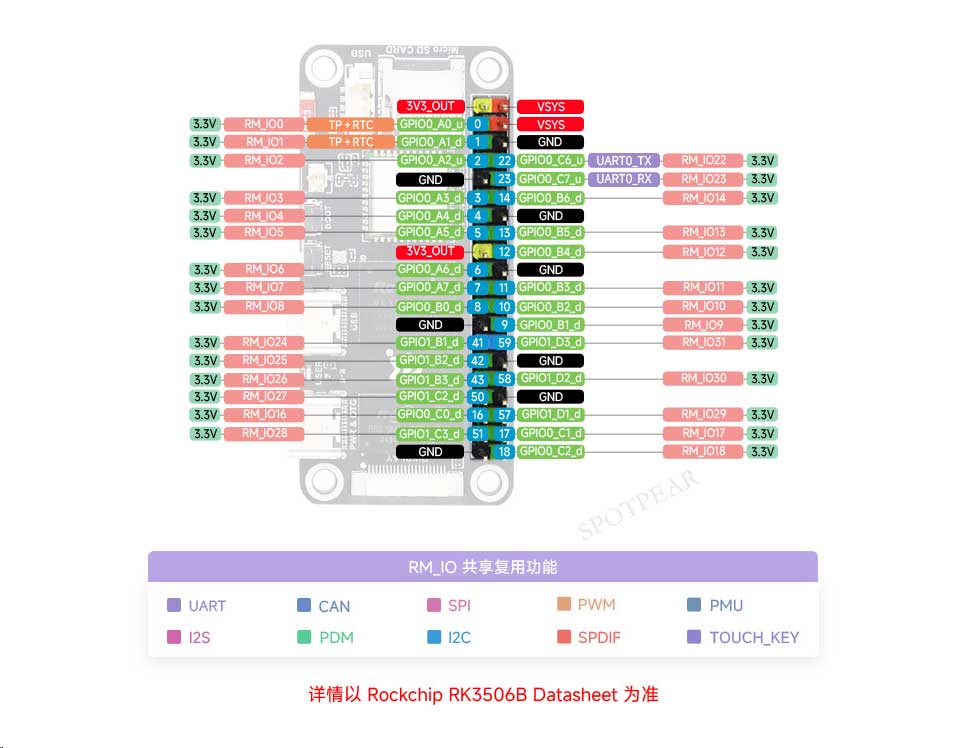

引脚定义

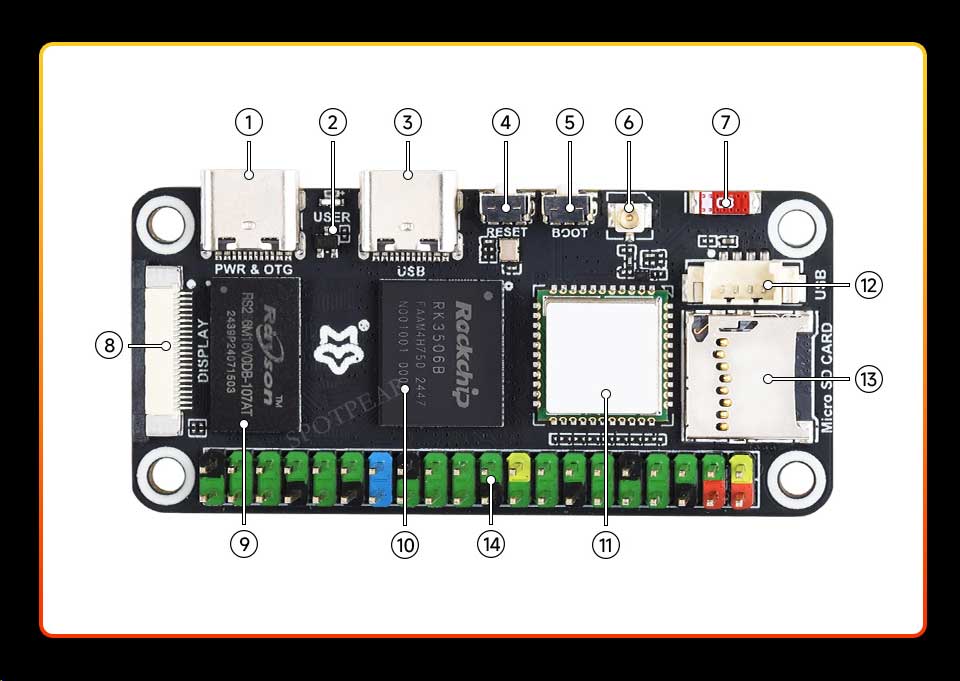

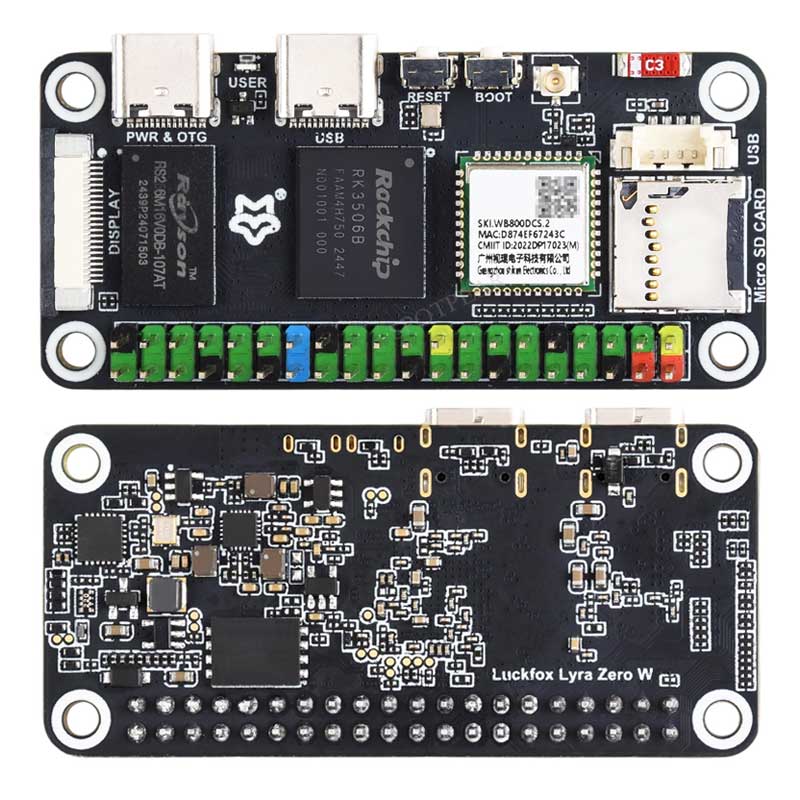

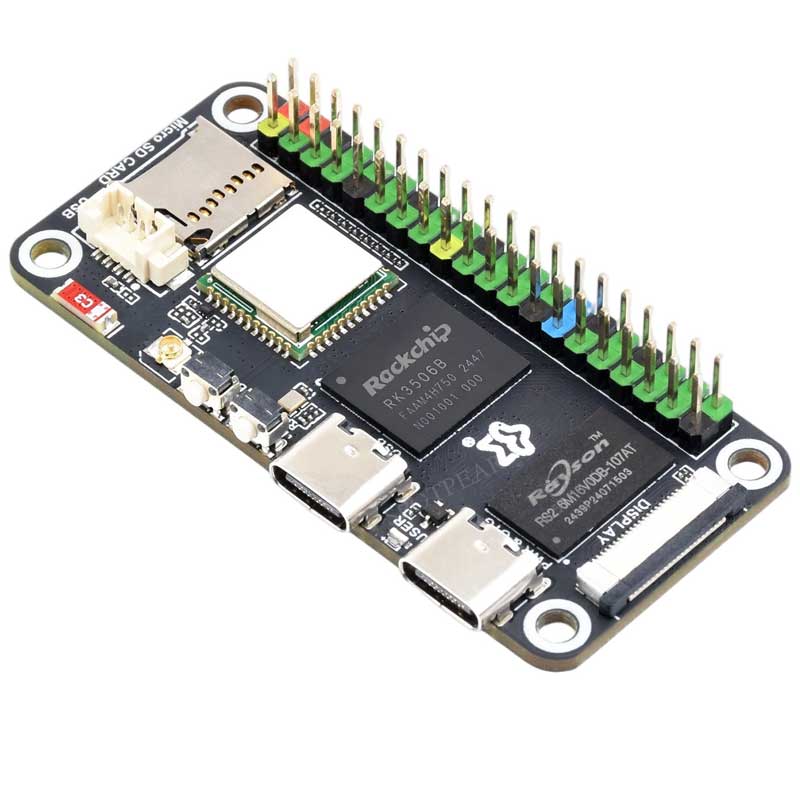

资源简介
- USB USB-C OTG0 接口
可用于供电与程序烧录
- USER-LED
默认镜像用于指示系统运行情况
- USB USB-C HOST 接口
可用于接入 USB 外设
- RESET 按键
- BOOT 按键
上电时或者复位时按下，进入下载模式
- 天线接口
- 贴片天线
- DSI 屏幕接口
MIPI DSI 2-lane
- 512MB DDR3L
- RK3506B
多核异构 SoC，内置三核 ARM Cortex-A7 + ARM Cortex-M0
- Wi-Fi / BT 模块
2.4G Wi-Fi 6 / BT 5.2 / BLE 模块
- MX1.24 4P 接口
支持转换为 USB-A HOST 接口或用于屏幕供电
- Micro SD 卡座
- 40PIN GPIO 接口
可兼容部分树莓派 HAT 扩展板
- USB HUB 芯片
- PMIC
3 路电源管理芯片
- W25N02KV
256MB SLC NAND FLASH

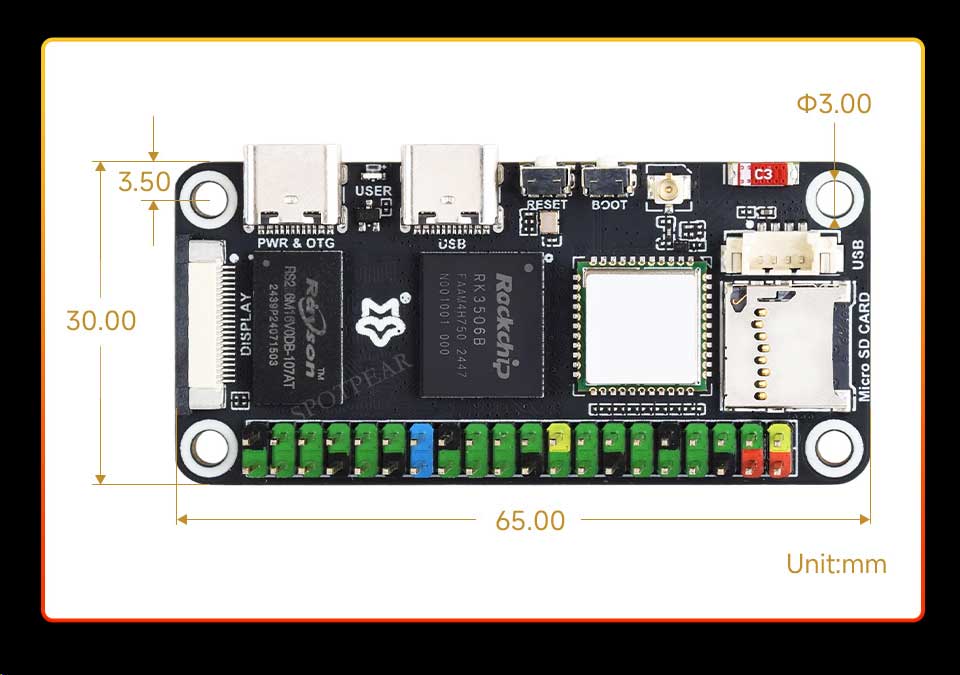

产品尺寸
