树莓派Pico 2 RP2350B 4.3寸电容触摸LCD显示屏开发板800×480
¥238.36
制造商：斑梨电子
SKU：010187000000
发布时间：2025-12-02 16:03
RP2350 4.3 英寸电容触控屏开发板 800 × 480 分辨率 65K 彩色 双核双架构
树莓派Pico2 RP2350相关推荐
RP2350 电容触控屏开发板
带 4.3 英寸 LCD
集成 RGB 接口显示和 5 点电容触控，多种外设接口
版本选择
产品特性
RP2350-Touch-LCD-4.3B 是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。集成大容量 Flash 和 PSRAM，板载了 4.3 英寸电容高清 LCD 屏、RTC、Micro SD 卡槽等外设，结合多种通讯接口，便于开发和集成到产品中。
- 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
- 内置 520KB 的 SRAM，板载 16MB 的片上 Flash 和 2MB 的 PSRAM
- 采用 Type-C 接口，无需纠结正反插
- 板载 4.3 英寸 LCD 电容触控屏，800 × 480 分辨率，65K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控，支持中断
- 板载 CAN、RS485、I2C 接口和数字量隔离型 IO 等资源
- 板载稳压芯片，支持 7V ~ 36V 宽电压供电
- 输入带双向光耦隔离，支持无源和有源开关量输入，有源支持正电压、负电压
- 输出带光耦隔离，驱动能力更强，灌电流可达 450mA (MAX)
- USB1.1 主机和从设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 精确的片上时钟和定时器
- 内置温度传感器，可实时监测芯片温度
- 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持
应用场景
IPS 显示面板
优质的显示性能，可视角度为 160°
电容式 5 点触摸
轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸
支持扩展多种外设
可通过 CAN、RS485、I2C 和隔离 I/O 等接口接入更多扩展设备
底部或背面灵活插线
配备两种接线端子，可选择从底部插线或背面插线，方便集成到导轨或嵌入式等多种应用场景
注意：带外壳版本不支持底部插线
独特的双核、双架构
RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构
支持 C/C++、MicroPython、Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
资源简介
- RP2350B
双核、双架构处理器，高达 150MHz 的运行频率
- Debug 接口
- 光耦隔离
- 4.3 英寸屏幕接线端子
- 指示灯
DONE：锂电池充电完成指示灯
CHG：锂电池充电指示灯
PWR：电源指示灯
(有连接电源，没有连接电池或者开关关闭，则 CHG 闪烁 DONE 常亮) - RTC 电池座
规格为 CR927
- MX1.25 锂电池接口
可用于接入 3.7V 锂电池，支持充放电，峰值充电电流 500mA
- 电池连接开关
ON：连接电池；OFF：断开电池
- CAN 和 RS485 终端电阻开关
默认关闭
- 数字输入
5V ~ 36V，无源输入/有源输入
(NPN 型或 PNP 型) - 输入信号公共端
不接悬空：干接点无源输入
接电源正极：低电平触发，NPN 型湿接有源输入，电压 5V ~ 36V DC
接电源负极：高电平触发，PNP 型湿接有源输入，电压 5V ~ 36V DC
- 数字输出
5V ~ 36V，开漏输出，输出负载 450mA/通道 (MAX)
- RS485 接线端子
- CAN 接口
- I2C 接口
VOUT 输出 5V/3.3V
(由板载电阻切换，二选一) - 7V ~ 36V DC 供电
- 屏幕触摸接线端子
- RESET 按键
- BOOT 按键
复位时按下，进入下载模式
- USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
- Micro SD 卡座
- 2MB PSRAM
- 16MB Flash
- XL2515QF20
升级版 接口介绍
可容纳尺寸为 60 × 30 × 6 (mm) (长 × 宽 × 厚) 的电池
本产品不含电池，如有需要请另行购买
升级版安装方式
导轨卡扣、壁挂支架与悬臂支架均不包含，请另行选购
外壳背面固定孔间距为 75mm
产品尺寸
常规版 (无外壳)

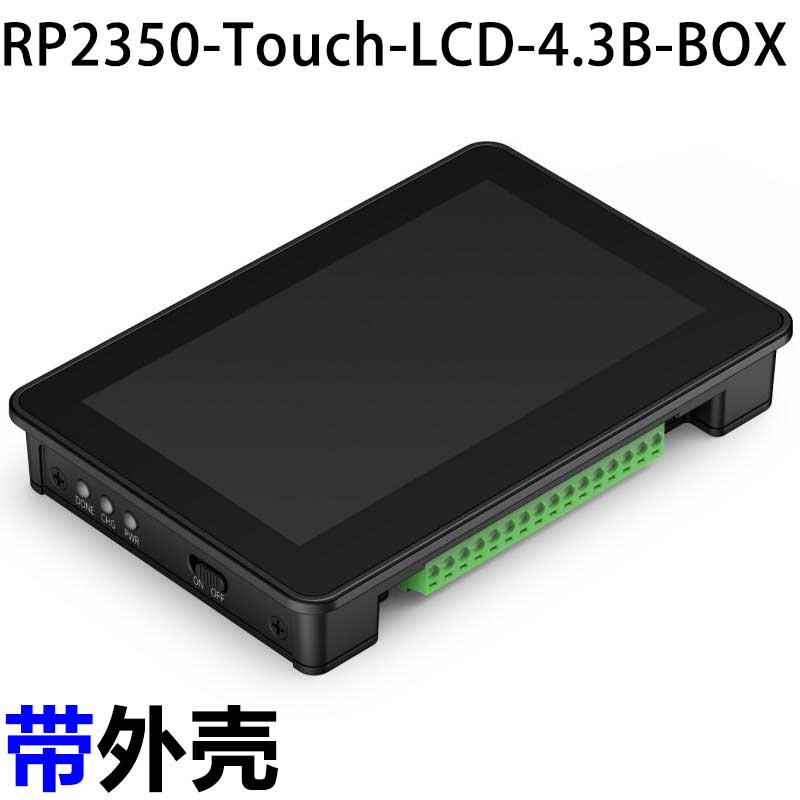

升级版 (带塑胶外壳)
