【产品概况】

ESP32-S3 极客开发板：集成 LCD 显示屏、Micro SD 卡槽、按键和常用外设接口，适用于基于 ESP32-S3 的无线 U 盘，USB WiFi/蓝牙，USB Dongle 等创意应用。

【产品特性】

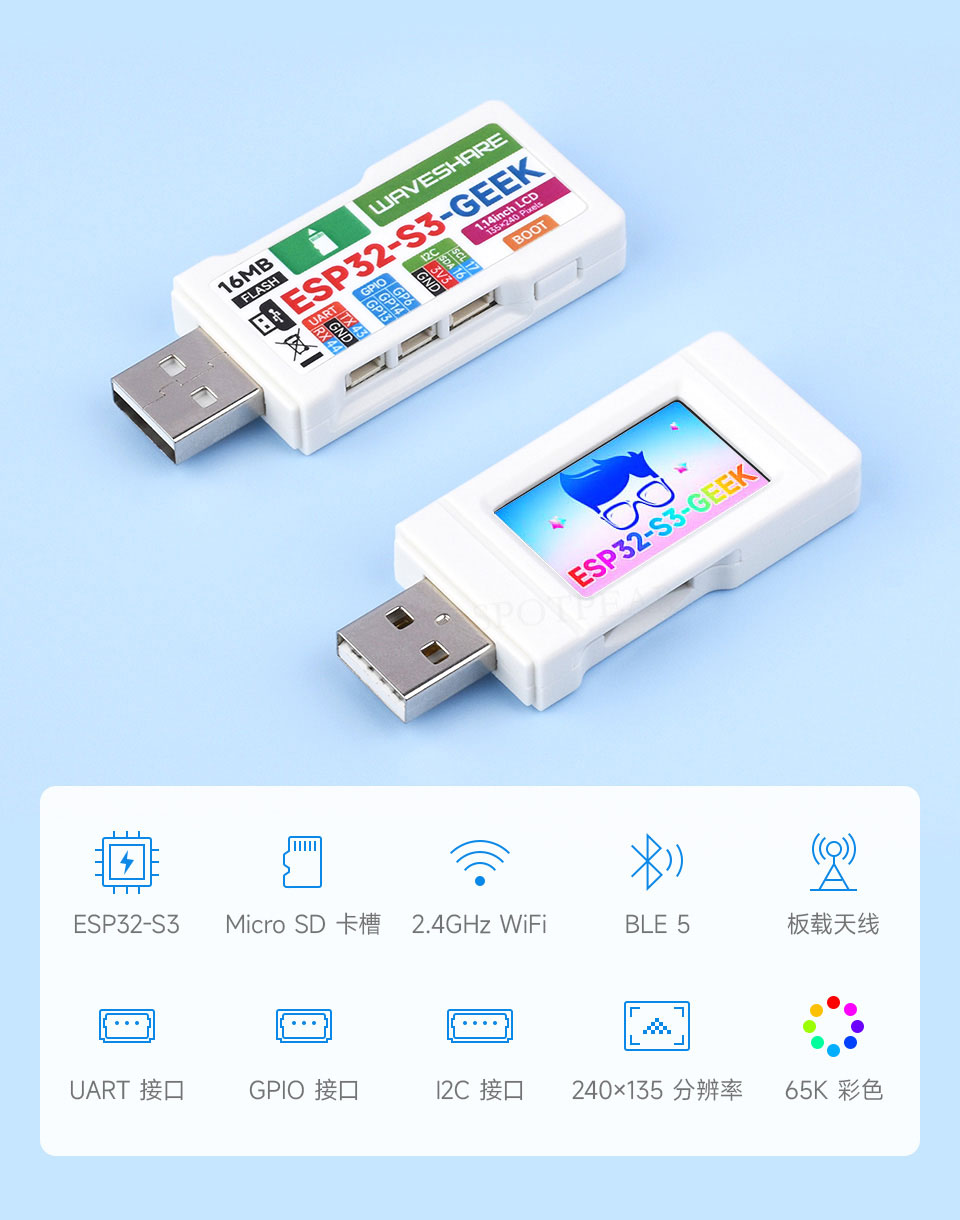

ESP32-S3-GEEK 是一款为极客设计的开发板，板载 USB-A 公口、1.14 英寸 LCD 屏幕、Micro SD 卡槽等外设，支持 2.4GHz WiFi 和 BLE 5，集成 16MB Flash 和 2MB PSRAM，提供 I2C 接口、UART 接口和 GPIO 接口，可以为你的项目提供更多可能。

主要功能特性有：

[] 主芯片采用 ESP32-S3R2

[] 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240MHz

[] 内置 512KB SRAM、384KB ROM、2MB 的片上 PSRAM、板载 16MB Flash

[] 板载 1.14 英寸 240×135 像素的 65K 彩色 IPS LCD 显示屏

[] 集成 2.4GHz WiFi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信

-WiFi 支持基础结构型网络 (Infrastructure BSS) Station 模式、SoftAP 模式和 Station + SoftAP 模式

-WiFi 支持 1T1R 模式，数据速率高达 150Mbps

-蓝牙支持高功率模式 (20dBm)

-蓝牙与 WiFi 共存，共用同一个天线

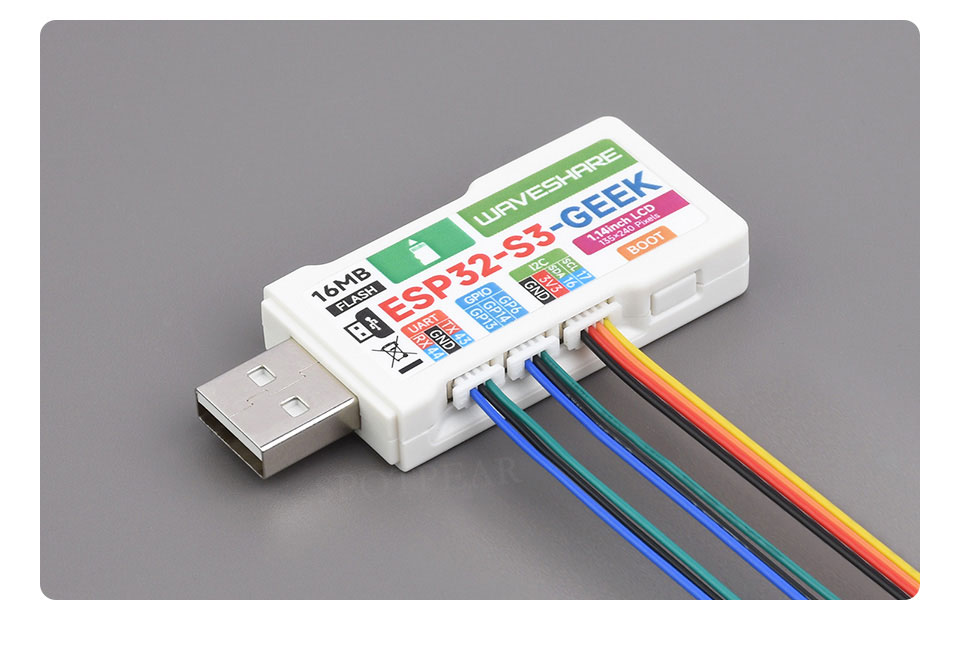

[] 板载 3PIN UART、3PIN GPIO 及 4PIN I2C 接口

[] 配备塑料外壳以及相关连接线材

[] 提供完善的开源例程资料，方便编程学习和开发项目

【应用示例】

适用于基于 ESP32-S3 的无线 U 盘，USB WiFi/蓝牙，USB Dongle 等创意应用，以及学生入门编程学习等使用场景

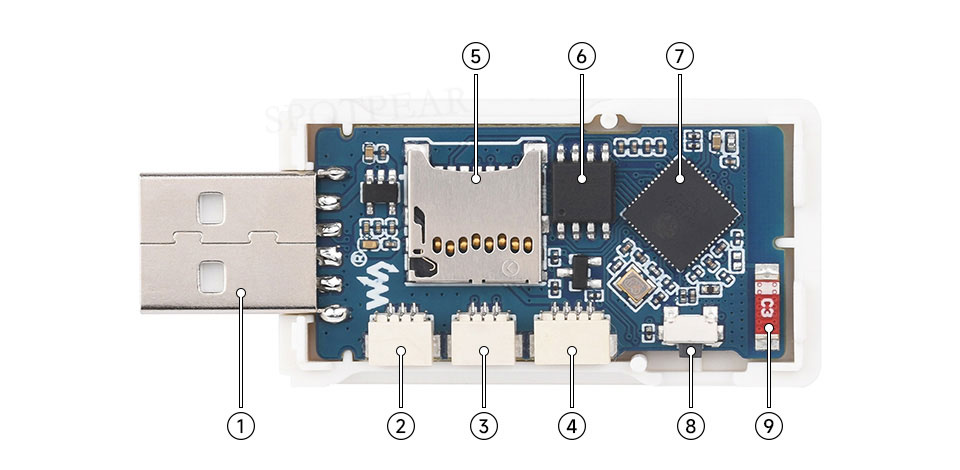

【资源简介】

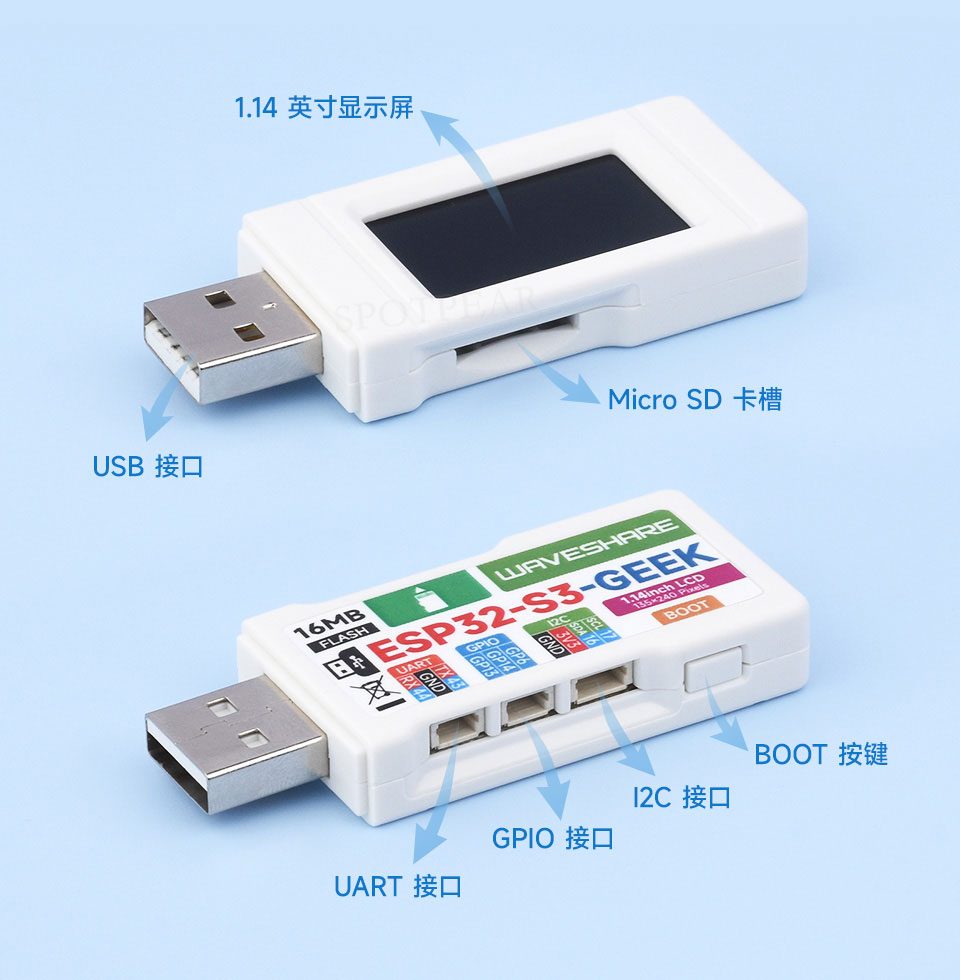

1. USB-A 接口

2. UART 接口

3. GPIO 接口

4. I2C 接口

5. Micro SD 卡槽

6. W25Q128JVSIQ

   16MB NOR-Flash

7. ESP32-S3

8. BOOT 按键

9. 天线

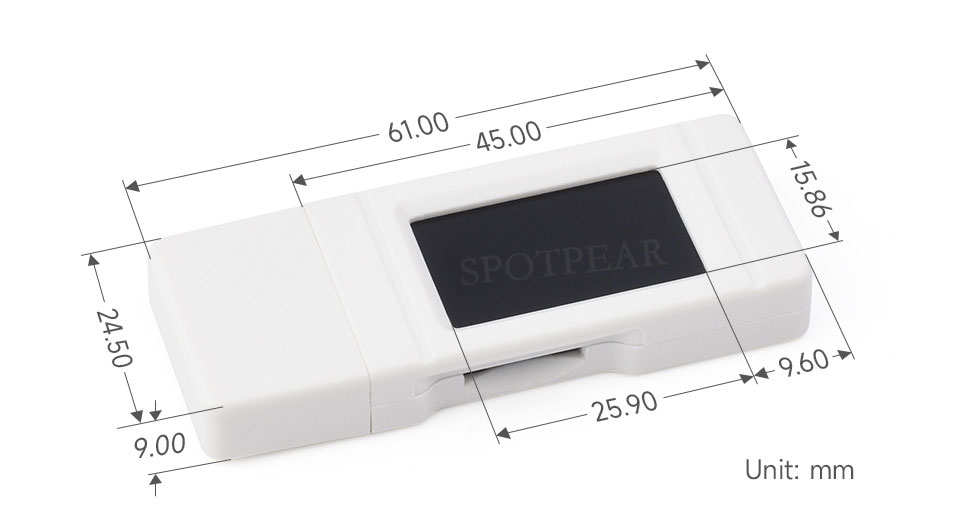

【尺寸图】

[] ESP32-S3-GEEK 及配线 × 1
