ESP32 S3开发板2.41寸AMOLED触摸显示屏6轴陀螺仪SD
¥274.9
制造商：斑梨电子
SKU：021005200000
发布时间：2025-02-28 17:36

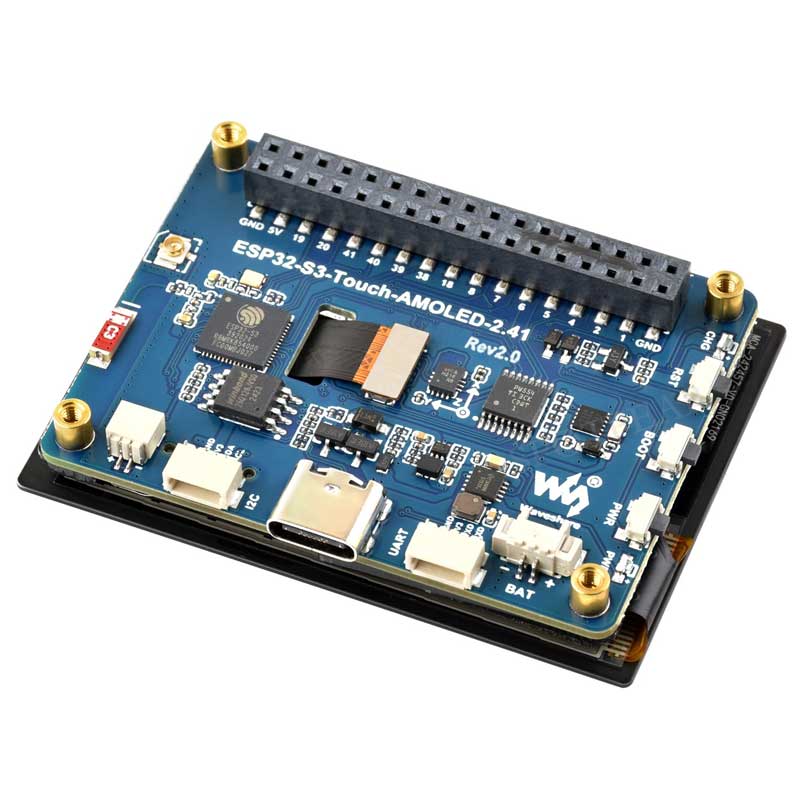

本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，内置大容量 Flash 和 PSRAM。配备 2.41 英寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 RTC、IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时预留 USB、UART、I2C 及 34PIN GPIO 接口，提供灵活扩展能力，是快速开发基于 ESP32-S3 的 HMI 应用的理想选择。
ESP32显示屏推荐
ESP32-S3
2.41 英寸触摸 AMOLED 屏开发板
内置 RM690B0 显示驱动芯片和 FT6336 电容触摸芯片
版本选择
产品特性
本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，内置大容量 Flash 和 PSRAM。配备 2.41 英寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 RTC、IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时预留 USB、UART、I2C 及 34PIN GPIO 接口，提供灵活扩展能力，是快速开发基于 ESP32-S3 的 HMI 应用的理想选择。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线，预留焊点，可设置成外接天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 2.41 英寸宽电容触摸屏，600 × 450 分辨率，16.7M 彩色
- AMOLED 屏显示使用 QSPI 接口，触摸使用 I2C 接口，电容触摸，支持中断输出
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
- 板载 PCF85063 RTC 芯片，预留 SH1.0 电池插槽 (支持充电)，可方便实现 RTC 功能需求
- 板载 RST、BOOT 和 PWR 侧边按钮，BOOT 和 PWR 也支持自定义按键功能，开发使用更灵活
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 引出 UART 和 I2C SH1.0 4PIN 接口，并预留 34PIN 2.54mm 间距 GPIO 接口，方便扩展开发
- 可选配外壳，外壳设计精美，标注清晰接口说明，整体美观，便于携带
AMOLED 屏参数
| 显示面板 | AMOLED | 显示尺寸 | 2.41inch |
|---|---|---|---|
| 显示分辨率 | 600 × 450 | 显示颜色 | 16.7M |
| 显示亮度 | 800cd/㎡ | 对比度 | 100000:1 |
| 通信接口 | QSPI | 驱动 IC | RM690B0 |
| 触控 | 支持 | 触控 IC | FT6336 |
应用场景
采用 AMOLED 屏幕
AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动
广视角
卓越的显示性能，16.7M 彩色，可视角度广
支持 ESP-IDF，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

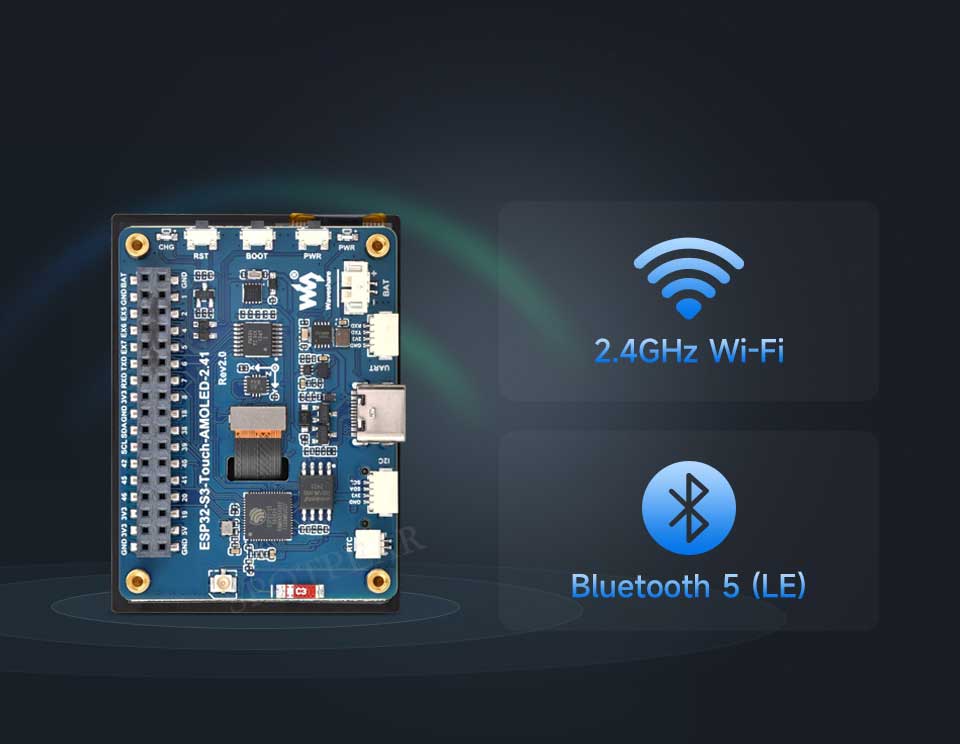

支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

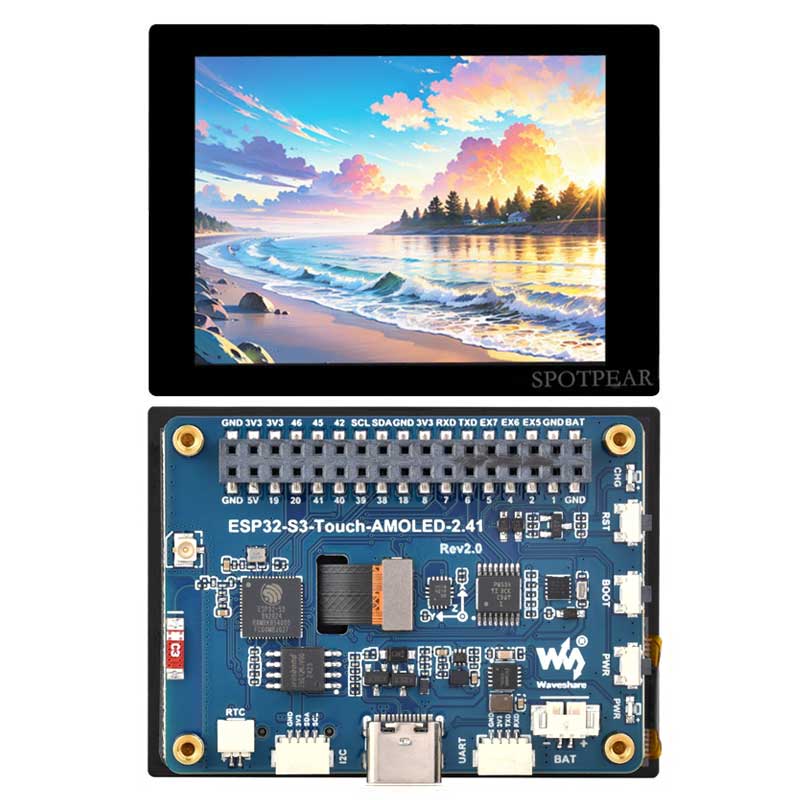

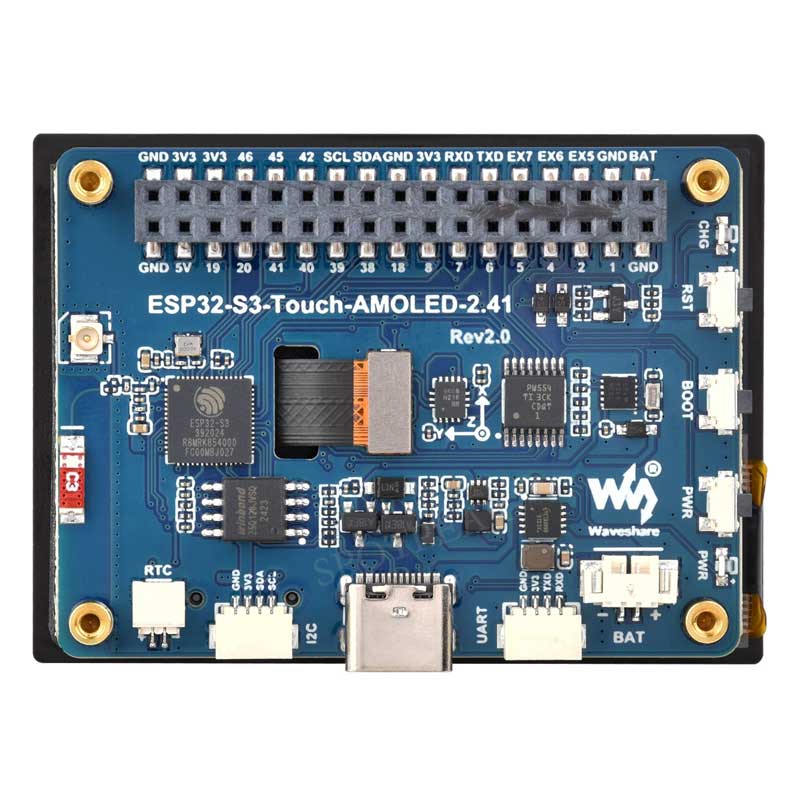

接口定义
引出多种接口，方便扩展开发，灵活性更强

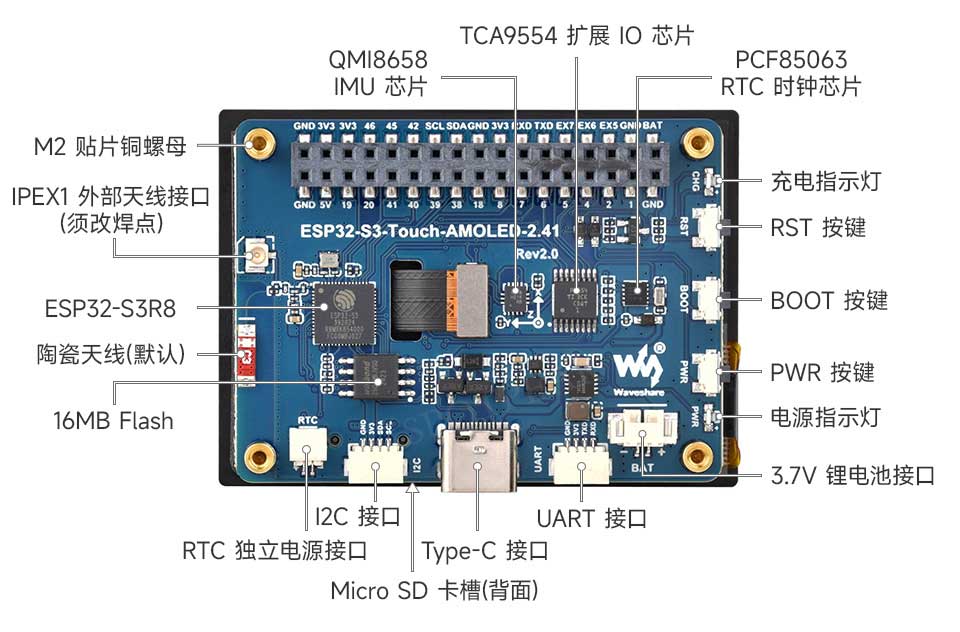

资源简介
不带外壳版本
带外壳版本

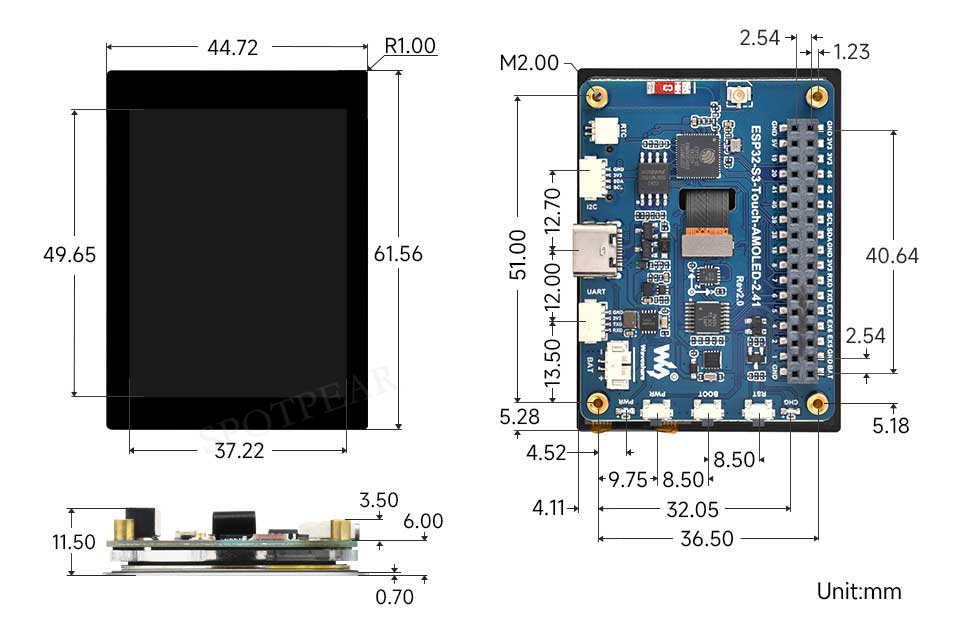

产品尺寸
不带外壳版本
带外壳版本
