ESP32显示屏推荐
ESP32-S3

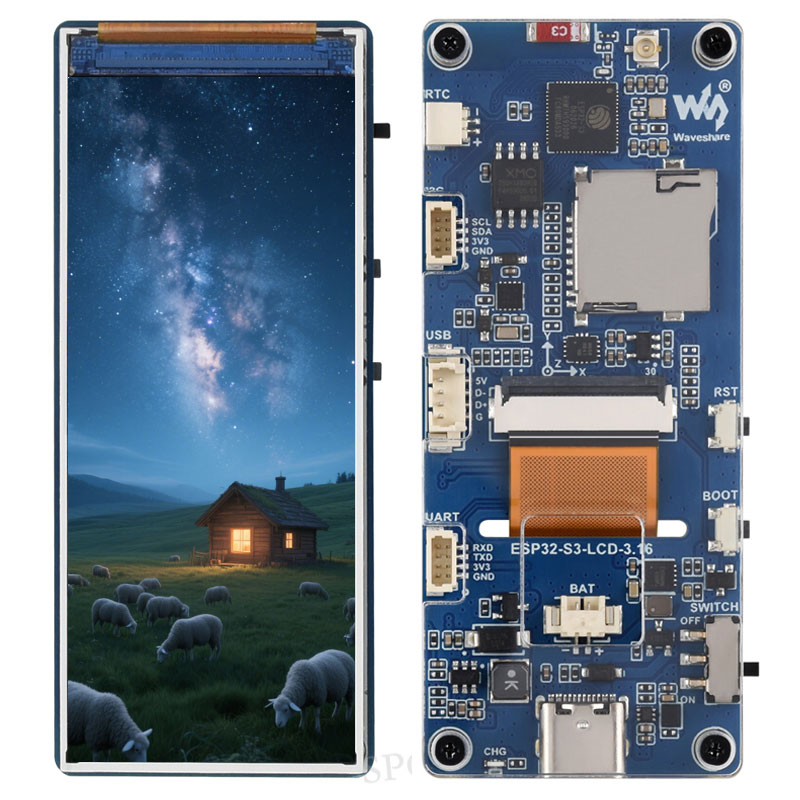

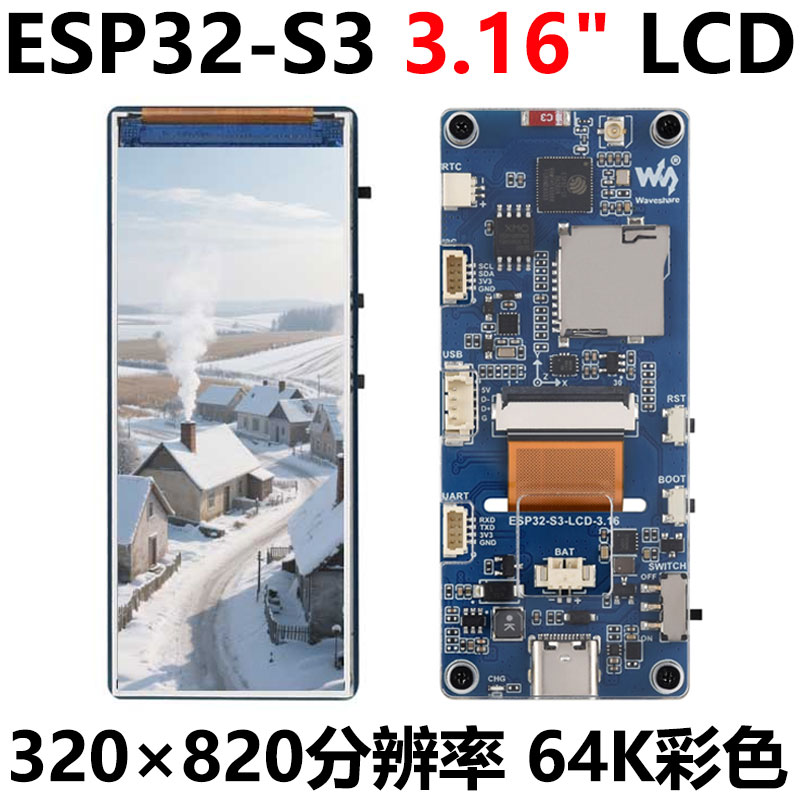

3.16 英寸 LCD 屏开发板
320 × 820 分辨率，RGB 接口通信，通过软件可以实现横屏显示
图片仅供参考，画面效果请以实际为准
产品特性
本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，内置大容量 Flash 和 PSRAM。配备 3.16 英寸高清 LCD 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 RTC、IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时预留 USB、UART 及 I2C 接口，提供灵活扩展能力，是快速开发基于 ESP32-S3 的 HMI 应用的理想选择。
主要功能特性有：
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线，预留焊点，可设置成外接天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 3.16 英寸 LCD 显示屏，320 × 820 分辨率，64K 彩色，通信接口采用 RGB565
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
- 板载 PCF85063 RTC 芯片，预留 SH1.0 电池插槽，可方便实现 RTC 功能需求
- 使用拨动开关控制系统电源通断，可控性更高
- 板载 RST、BOOT 侧边按钮，BOOT 支持自定义按键功能，开发使用更灵活
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
- 引出 UART、I2C SH1.0 4PIN 接口及 USB MX1.25 4PIN 接口
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
LCD 屏幕参数
| 显示面板 | LCD | 显示尺寸 | 3.16inch |
|---|---|---|---|
| 显示分辨率 | 320 × 820 | 显示颜色 | 64K |
| 显示亮度 | 550cd/m² | 对比度 | 1500:1 |
| 通信接口 | RGB565 | 驱动 IC | ST7701 |
专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器，
高达 240MHz 主频的强大 AI 运算能力和安全加密机制

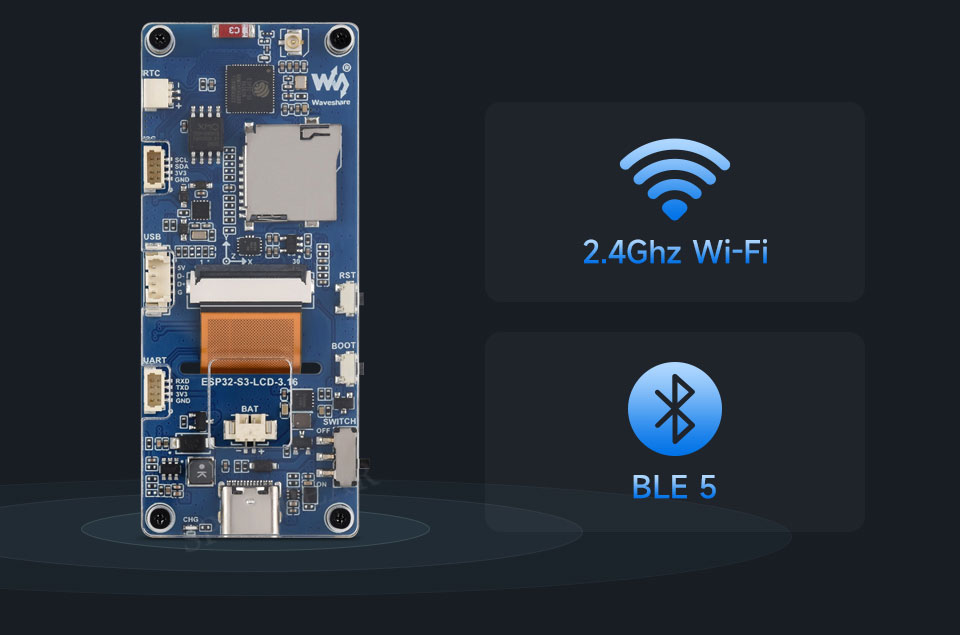

支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
应用场景

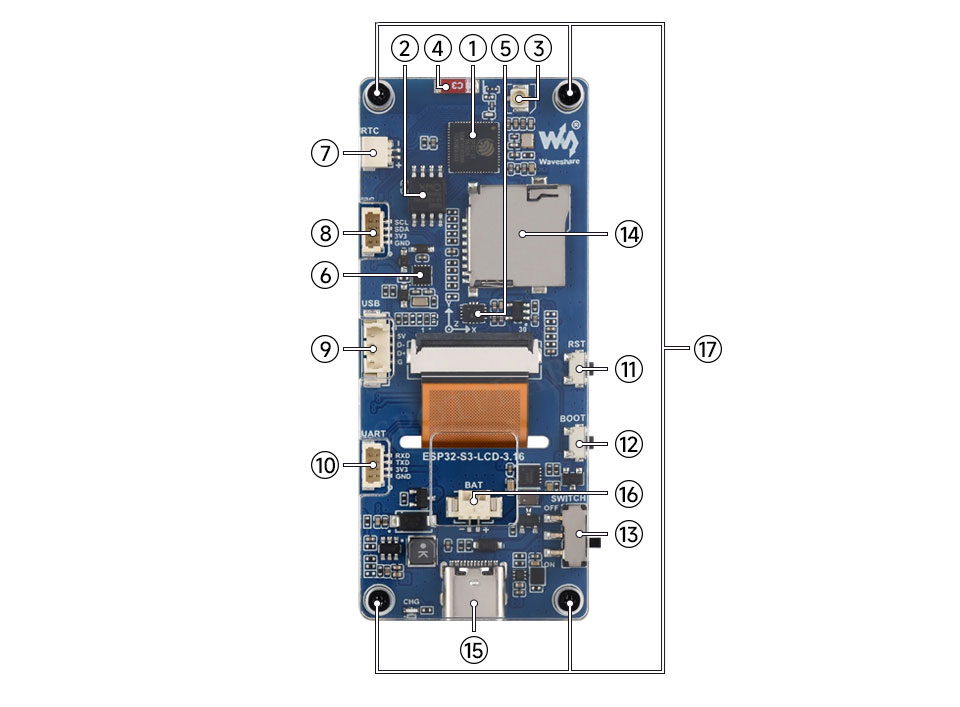

资源简介
- ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- 16MB NOR-Flash
- IPEX1 外部天线接口 (须改焊点)
- 板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- PCF85063
RTC 时钟芯片
- RTC 独立电池接口
- PH1.0 4PIN I2C 接口
- MX1.25 4PIN USB 接口
- PH1.0 4PIN UART 接口
- RST 按键
- BOOT 按键
按住 BOOT，单击 RST 可以进入下载模式
- 拨动开关
OFF 关闭系统电源，ON 打开系统电源
- Micro SD 卡槽
使用时需要将 SD 卡格式化为 FAT32
- Type-C 接口
ESP32-S3 USB 接口，可用于烧录程序和日志打印
- MX1.25 锂电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- 贴片铜螺母
M2×3.5×3.5+2.0×1.2

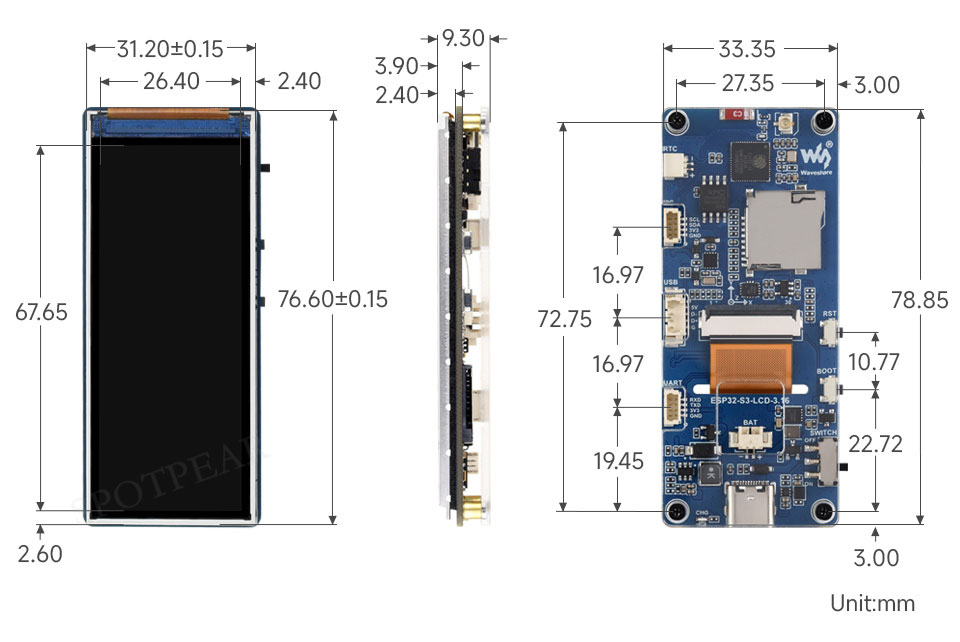

产品尺寸
