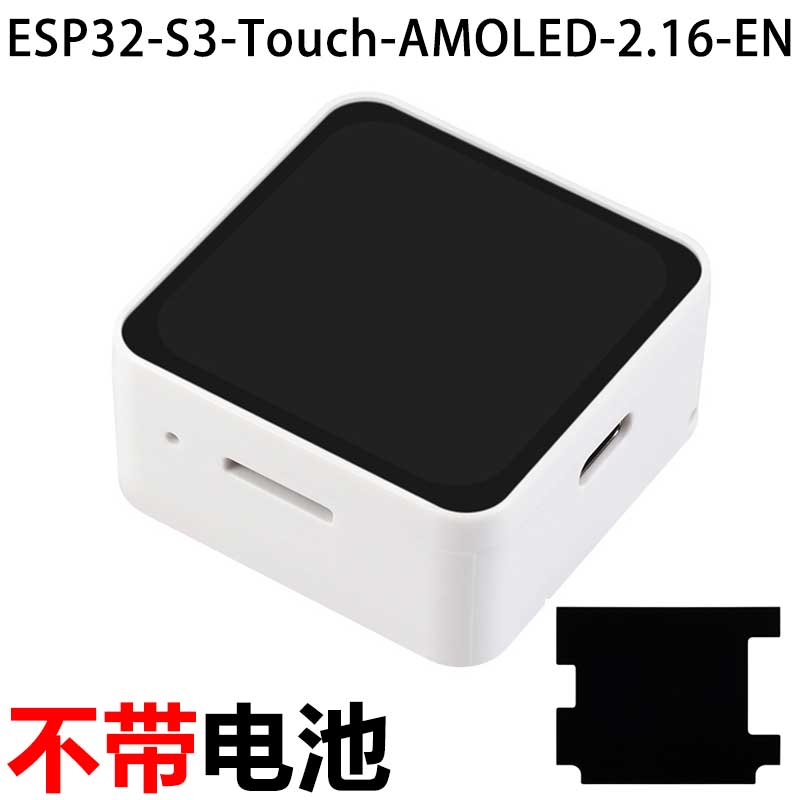

ESP32 S3小智AI开发板2.16寸AMOLED显示屏480x480 Deepseek
¥169.9
制造商：斑梨电子
SKU：020813400000
发布时间：2026-03-25 13:56
ESP32-S3 2.16 英寸 AMOLED 开发板 480 × 480 分辨率 16.7M 彩色 支持双麦克风、2.4GHz Wi-Fi 和 BLE 5 支持小智 AI deepseek
EPS32 DeepSeek豆包AI聊天推荐
ESP32-S3
2.16 英寸 AMOLED 开发板
内置 CO5300 显示驱动芯片和 CST9220 电容触摸芯片
版本选择
以下版本均带有触控功能
AMOLED 屏幕参数
| 显示面板 | AMOLED | 显示尺寸 | 2.16 英寸 |
|---|---|---|---|
| 显示分辨率 | 480 × 480 pixels | 显示颜色 | 16.7M |
| 显示亮度 | 600 cd/㎡ | 对比度 | 100000:1 |
| 通信接口 | QSPI | 驱动 IC | CO5300 |
| 触控 | 支持 | 触控 IC | CST9220 |
产品特性
本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 2.16 英寸电容高清 AMOLED 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片和回声消除电路等外设，方便开发并嵌入到产品中。
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 2.16 英寸电容触摸高清 AMOLED 屏，480 × 480 分辨率，16.7M 彩色，能清晰地显示彩色图片
- 使用 AMOLED 屏幕，具有更高的对比度、更广的视角、丰富的色彩和快速的响应时间，视觉效果更优秀，同时具备纤薄设计、低功耗和灵活性等优点
- 内置 CO5300 驱动芯片和 CST9220 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
- 配备双麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- AXP2101 提供高效的电源管理方案，支持输出多路可配置电压，集成充电与电池管理功能，有助于延长电池寿命
小巧面板 触摸更多可能
适用于各种智能设备开发，实现人机交互功能，可接入电池独立运行
采用 AMOLED 屏幕
AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动
178° 广视角
出色的显示性能，16.7M 彩色，可视角度广
功能介绍
支持 ESP-IDF，Arduino
配套 ESP-IDF 与 Arduino 教程和示例，降低学习门槛
方便二次开发与功能扩展，加速应用落地
支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
资源简介
- ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- 16MB NOR Flash
- AXP2101
高集成度的电源管理芯片
- 板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- Type‑C 接口
ESP32‑S3 USB 接口，用于烧录程序和日志打印
- MX1.25 锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 板载 IPEX 1 代天线座
通过切换电阻可选择外接天线
- Micro SD 卡槽
- 双麦克风设计
配合回声消除电路，能够更高质量地采集音频
- GPIO 18 按键
支持自定义功能
- PWR 电源按键
可控制电源通断，支持自定义功能
- BOOT 按键
用于设备启动和功能调试
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- 屏幕接口
