涂鸦小智AI T5-E1 1.75寸AMOLED圆形显示屏GPS语音聊天豆包
¥248.9
制造商：斑梨电子
SKU：020810800000
发布时间：2025-12-30 13:59
涂鸦 T5-E1 1.75 英寸 AMOLED 圆形开发板 466×466 像素 QSPI 接口 支持涂鸦智能全球 AI 云开发平台 AI 大模型 All In One
EPS32 DeepSeek豆包AI聊天推荐
涂鸦 T5-E1
1.75 英寸 AMOLED 开发板
内置 CO5300 显示驱动芯片和 CST9217 电容触摸芯片

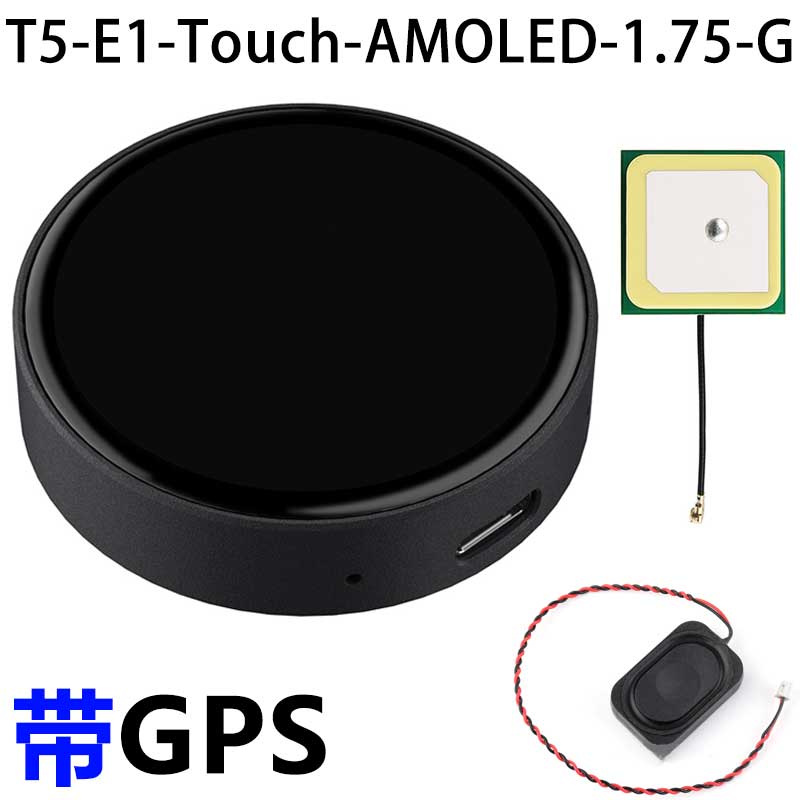

版本选择
以下版本均带有触控功能
AMOLED 屏幕参数
| 显示面板 | AMOLED | 显示尺寸 | 1.75 英寸 |
|---|---|---|---|
| 显示分辨率 | 466 × 466 pixels | 显示颜色 | 16.7M |
| 显示亮度 | 700 cd/㎡ | 对比度 | 100000:1 |
| 通信接口 | QSPI | 驱动 IC | CO5300 |
| 触控 | 支持 | 触控 IC | CST9217 |
产品特性
本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.75 英寸电容高清 AMOLED 屏、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、2 个音频 ADC 和 1 个音频 DAC 等外设，方便开发并嵌入到产品中。
- 搭载 Armv8-M STAR-MC1 MCU，频率高达 480 MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n/ax) 和 Bluetooth 5.4 (Bluetooth LE)，板载天线
- 内置 640KB 的 SRAM 和 64KB ROM，叠封 16MB PSRAM 和外接 8MB Flash
- 板载 1.75 英寸电容触摸高清 AMOLED 屏，466 × 466 分辨率，16.7M 彩色，能清晰地显示彩色图片
- 内置 CO5300 驱动芯片和 CST9217 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
- 板载 PCF85063 RTC 芯片，可精准走时并自动处理闰年
- 板载 PWR、KEY 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 8PIN 2.54mm 间距排母，引出 5 个 GPIO，预留 5 个 IO 焊盘，可供外接设备和调试使用，灵活配置外设功能
- 板载 Micro SD 卡槽，可灵活地扩展存储和快速进行数据传输，适用于数据记录和媒体播放，简化了电路设计
- 使用 AMOLED 屏幕，具有更高的对比度、更广的视角、丰富的色彩和快速响应时间，视觉效果更优秀，同时具备纤薄设计、低功耗和灵活性等优点
小巧面板 触摸更多可能
适用于各种智能设备开发，实现人机交互功能，可接入电池独立运行
采用 AMOLED 屏幕
AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动
178° 广视角
出色的显示性能，16.7M 彩色，可视角度广
板载音频接口
可支持高质量音频处理，提供清晰、优质的音频输入和输出
支持 AI 语音交互
支持涂鸦 AI 智能体，可接入在线大模型平台，
如豆包、DeepSeek 等 AI 模型
支持 TuyaOpen
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
支持 Wi-Fi 和 BLE 5.4
T5-E1 集成 2.4GHz Wi-Fi (802.11 b/g/n/ax)，可支持 20 MHz 和
40MHz 带宽，其低功耗蓝牙子系统支持 Bluetooth 5 (Bluetooth LE)
资源简介
- T5-E1 模组
Wi-Fi 和蓝牙 SoC，480MHz 运行频率，叠封 16MB PSRAM 和 8MB Flash
- PWR 电源按键
可控制电源通断，支持自定义功能
- KEY 按键
用户按键，可自定义功能
- 复位按键
- PCF85063
RTC 时钟芯片
- IPEX 1 代 GPS 天线座
可外接 GNSS 陶瓷天线
- CH342F
USB 转双串口芯片
- Type-C 接口
T5-E1 USB 接口，用于烧录程序和日志打印
- 麦克风
- 电池充放电芯片
- MX1.25 锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- MX1.25 2PIN 扬声器接口
MX1.25 2PIN 连接器，可用于接入扬声器
- 2.54mm 间距 8PIN 排母
方便外接调试或连接传感器
- 屏幕排线接口
- LC76G 模组
GPS 定位模组 (仅带 GPS 版本内置此模组)
- Micro SD 卡槽
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
产品尺寸
