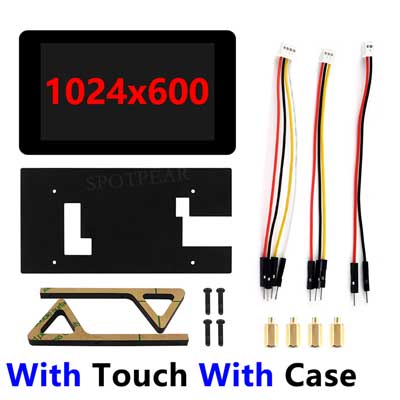

ESP32-S3 7寸显示屏开发板1024×600 CAN传感器RS485 N16R8 7B
¥239
制造商：斑梨电子
SKU：020805800000
发布时间：2025-06-19 11:49
ESP32-S3 7 寸 LCD 电容五点触控屏开发板 1024×600 分辨率 32 位 LX7 双核处理器 主频 240MHz 支持 Wi-Fi 蓝牙 板载天线
ESP32显示屏推荐
ESP32-S3
7 英寸 LCD 屏开发板
1024 × 600 分辨率，RGB 接口，背光可调，多种外设接口
版本选择
7B 型号为升级版本，具备更高分辨率，
支持背光调节及锂电池电压读取
产品特性
本产品是一款支持 2.4GHz Wi-Fi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 7 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 7 英寸 LCD 屏，1024 × 600 分辨率，65K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控，支持中断 (仅带触控版本)
- 板载 CAN、RS485、I2C 接口和 Micro SD 卡座等，集成全速 USB 串口
- 外置 LED 指示灯，方便查看电源跟电池充电状态
- 可以调节背光亮度，读取当前电池电压
- 支持灵活时钟、模块电源单独设置等精准控制，实现多场景低功耗模式
应用场景
IPS 显示面板
出色的显示性能，可视角度为 170°
支持扩展多种外设
可通过 GPIO、CAN、RS485 和 I2C 等接口接入更多扩展设备
应用示例
图片仅供展示，详细配置请参考配置清单
资源简介
- ESP32-S3-WROOM-1-N16R8 模组
Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，封装 16MB Flash 和 8MB PSRAM
- 屏幕显示接线端子
- 屏幕触摸接线端子
- Micro SD 卡座
- USB Type-C 接口
- USB TO UART Type-C 接口
- UART 接线端子
6 和 7 为同一个 UART，由 16 的开关进行选择
- I2C 接线端子
- 传感器接线端子
- CAN 接线端子
- RS485 接线端子
- 5V 输出
- 3.7V 单节锂电池 PH2.0 接口
- CAN 终端电阻选择接口
- RS485 终端电阻选择接口
- UART 选择开关
UART1 或者 UART2
- BOOT 按键
按住上电进行程序烧录
- RESET 按键
按下复位控制器
- DONE
锂电池充电完成指示灯
- CHARGE
锂电池充电指示灯
- POWER
电源指示灯
产品尺寸
不带触控版本
带触控版本
